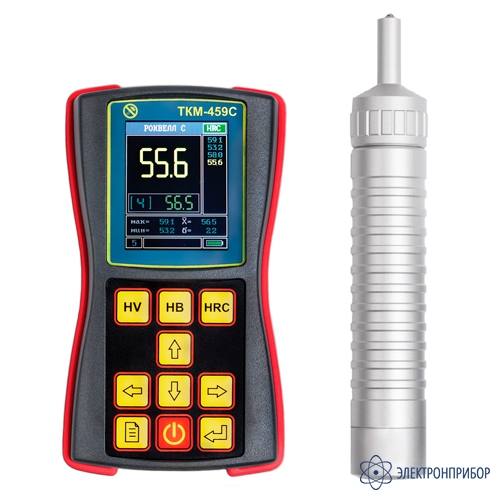

ТКМ-459C (комплект Базовый) — твердомер ультразвуковой

Код товара: 60017
  • 48907-12
    Является модификацией ТКМ-459C

    • Гарантия

      32 месяца

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48907-12 до 21.12.2026

    Сертификаты

    Назначение твердомера ультразвукового ТКМ-459С:

    Твердомер ТКМ-459С - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий. Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других. Принцип действия твердомера - UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).

    ТКМ-459С выполняет контроль твердости:

    • углеродистых и конструкционных сталей,
    • поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и другое),
    • жаропрочных, коррозионно-стойких, нержавеющих и других сталей,
    • гальванических покрытий (хром), наплавок,
    • изделий сложной конфигурации (зубьев шестерен, валов),
    • тонкостенных и малогабаритных изделий,
    • изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

    Твердомер ТКМ-459С поставляется в пяти комплектациях, что дает возможность выбрать подходящий набор для измерения твердости изделий из металлов и сплавов.

    Комплект ТКМ-459С (Базовый) имеет в своём составе всё необходимое для решения основной массы задач неразрушающего контроля.

    ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Госреестры СИ Российской Федерации, Республик Беларусь и Казахстан. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

    Ультразвуковой твердомер ТКМ-459С подходит как для лабораторных, так и для полевых условий.

    Требования к контролируемому изделию:

    Масса более 1 кг, толщина более 2 мм Дополнительная подготовка не требуется.
    Масса менее 1 кг  Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой).
    Толщина менее 2 мм Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой).
    Шероховатость поверхности 1,6 Ra Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений.

    Преимущества твердомера ультразвукового ТКМ-459С:

    • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности;
    • Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения;
    • Сверхмалая площадь зоны контроля - от 1 мм;
    • Контроль в пазах и глухих отверстиях - от 5 мм;
    • Практически незаметный отпечаток на «зеркальных» поверхностях;
    • Малая чувствительность к кривизне поверхности, толщине и массе изделия;
    • Предусмотрено оповещение о выходе результата измерения за установленные пределы.

    Особенности конструкции твердомера ультразвукового ТКМ-459С:

    • Ударопрочный, прорезиненный, пыле-влагозащищенный корпус;
    • Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
    • Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении;
    • Уникальная система статистической обработки;
    • Гибкая организация памяти для записи результатов измерений и последующего анализа;
    • Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости;
    • Программирование:
      - дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
      - дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

    Режимы работы твердомера ультразвукового ТКМ-459С:

    Режим измерения Отображение результатов измерений Применение
    По основным шкалам Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV Измерение твердости основной массы контролируемых изделий.
    С использованием дополнительных калибровок к основным шкалам По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
    По дополнительным шкалам (определяются пользователем или добавляются производителем) Шкалы программируются самим пользователем Решение специальных задач.

    Интеллектуальная система статистической обработки результатов измерений:

    Параметры статистической обработки серии измерений:

    • Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
    • Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
    • Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
    • Автоматический отброс результатов, некорректно проведенных замеров;
    • Демонстрация всех результатов замеров в серии.

    Обработка результатов в памяти прибора

    • Вычисление среднего значения, среднеквадратичного отклонения;
    • Вычисление максимума и минимума в группе результатов замеров;
    • Вычисления относительно заданных значений твердости;
    • Выборки результатов относительно заданных значений твердости;
    • Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

    Установка программного обеспечения:

    В комплект поставки твердомера ТКМ-459С входит Программное обеспечение на мини CD-диске.

    Этапы работы с ПО:

    1. Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан "БЛОК ДАННЫХ" или несколько БЛОКОВ (см. Руководство по эксплуатации);
    2. В приложении «Hardness» нажать кнопку «Прочитать данные»;
    3. Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ;
    4. Проанализировать полученные данные.

    !! Устранение возможных проблем.

    Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.

    Способы устранения проблемы:

    • Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»);
    • В разделе «Порты (COM и LTP)» найдите устройство с именем « ... USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике»;
    • Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер»;
    • В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету. Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.

  • Технические характеристики твердомера ультразвукового ТКМ-459C (комплект Базовый):

    Параметр Значение
    ТКМ-459C (комплект Базовый),
    ТКМ-459C (комплект Специальный),
    ТКМ-459C (комплект Максимум+)    		 ТКМ-459C (комплект Универсальный),
    ТКМ-459C (комплект Универсальный+)
    Диапазон измерений твердости по основным шкалам по Бринеллю 90 - 450 HB
    по Роквеллу С 20 - 70 HRC
    по Виккерсу 240 - 940 HV
    Пределы абсолютной погрешности при измерении твердости по основным шкалам по Бринеллю ±10 НВ в диапазоне (90...150) НВ
    ±15 НВ в диапазоне (150...300) НВ
    ±20 НВ в диапазоне (300...450) НВ
    по Роквеллу С ±2 HRC
    по Виккерсу ±15 HV в диапазоне (240...500)HV
    ±20 HV в диапазоне (500...800)HV
    ±25 HV в диапазоне (800...940)HV
    Диаметр площадки на поверхности изделия для установки датчика Ультразвуковой метод от 1 мм на плоскости;
    от 5 мм в глухом отверстии (пазу)
    Динамический метод - от 7 мм на плоскости
    Количество возможных дополнительных калибровок к шкалам твердомера 5 для каждой шкалы
    Количество дополнительных шкал 3
    Время одного замера твердости 2 сек.
    Число замеров для вычисления среднего значения 1–99
    Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения 3
    Емкость памяти результатов измерений 12 400 10 000
    Максимальное количество именных блоков результатов измерений, создаваемых в памяти 100
    Сигнализация о выходе результата измерения за допустимые границы Есть
    Связь с компьютером USB
    Питание Встроенный аккумулятор Li-Po 3,7В 1100 мА/ч
    Наличие драгоценных металлов Отсутствуют
    Диапазон рабочих температур -15 ... + 35 °С
    Размеры электронного блока твердомера 121x69x41 мм
    Масса электронного блока твердомера 300 г
    Масса штатного датчика «А» 150 г

  • Комплект поставки ТКМ-459C (комплект Базовый)

    № Наименование Количество
    1 Электронный блок твердомера ТКМ-459C со встроенным аккумулятором 1
    2 Датчик тип «А» ультразвуковой (50Н) штатный 1
    3 Соединительный кабель к твердомерам серии ТКМ-459 1
    4 Зарядное устройство 1
    5 Руководство по эксплуатации (совмещено с паспортом) 1
    6 Программное обеспечение на CD-диске 1
    7 USB-кабель для подключения к ПК 1
    8 Чехол и манжета для закрепления прибора на груди (руке)  1
    9 Сумка для безопасной переноски и хранения 1
