ТКМ-359М «Лайт» динамический твердомер

Код товара: 86224
  • 48898-12
    Динамический твердомер ТКМ-359М «Лайт» Динамический твердомер ТКМ-359М «Лайт» Динамический твердомер ТКМ-359М «Лайт»

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48898-12 до 21.12.2031

    Сертификаты

    Назначение динамического твердомера ТКМ-359М «Лайт»:

    Динамический твердомер ТКМ-359М «Лайт» предназначен для измерения твердости изделий из металлов и сплавов, в том числе контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

    Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

    Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

    Твердомер ТКМ-359М «Лайт» выполняет контроль твердости:

    • углеродистых и конструкционных сталей с использованием дополнительных калибровок;
    • поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и другое);
    • изделий сложной конфигурации (зубьев шестерен, труб, валов);
    • тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

    Особенности динамического твердомера ТКМ-359М «Лайт»:

    • широкая номенклатура контролируемых металлов с различными физико-механическими свойствами;
    • возможность идентификации материалов в заготовительном производстве;
    • малая чувствительность к кривизне изделия и шероховатости поверхности;
    • контроль характера изменения твердости по поверхности изделия;
    • контроль «объемной твердости»;
    • измерение твердости в труднодоступных местах;
    • пространственное положение датчика не влияет на результат измерения;
    • оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины, твердостью индентора и позиционирующей насадкой.

    Описание динамического твердомера ТКМ-359М «Лайт»:

    Особенности конструкции твердомера ТКМ-359М «Лайт»:
    1. Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
    2. Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
    3. Гибкая организация памяти для записи результатов измерений и последующего анализа.
    4. Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
    5. Программирование:
    — дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
    — дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

    Характеристика датчиков к твердомерам серии ТКМ-359

    Фото Тип датчика / нагрузка *Масса / толщина / шероховатость изделия Длина / диаметр Применение

    D
    3 кг / 6 мм / Ra 3,2
    138 / 21 мм
    Решение основной массы задач контроля. Штатный датчик.


    E

    3 кг / 6 мм / Ra 3,2

    138 / 21 мм
    Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости.




    G



    6 кг / 55 мм / Ra 7,6



    200 / 29 мм

    Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза и так далее). Ожидаемая твердость изделия — не более 450 НВ.
    **Энергия удара увеличена в 10 раз.
    *По сравнению со стандартным датчиком типа «D».
    **Масса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

    Требования к контролируемому изделию

    Масса более 5 кг, толщина более 6 мм Дополнительная подготовка не требуется
    Изделия жесткой конструкции (например трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм Дополнительная подготовка не требуется
    Остальные изделия Изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой)
    Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика.

    Режимы работы твердомера ТКМ-359C

    Режим измерения Отображение результатов измерений Применение
    По основным шкалам Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV Измерение твердости основной массы контролируемых изделий.
    С использованием дополнительных калибровок к основным шкалам По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
    По дополнительным шкалам (определяются пользователем или добавляются производителем) Шкалы программируются самим пользователем Решение специальных задач.

    Интеллектуальная система статистической обработки результатов измерений

    Параметры статистической обработки серии измерений:

    • максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
    • среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
    • количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
    • автоматический отброс результатов, некорректно проведенных замеров;
    • демонстрация всех результатов замеров в серии.

    Обработка результатов в памяти прибора:

    • вычисление среднего значения, среднеквадратичного отклонения;
    • вычисление максимума и минимума в группе результатов замеров;
    • вычисления относительно заданных значений твердости;
    • выборки результатов относительно заданных значений твердости;
    • построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

    Установка программного обеспечения

    Приоритетным способом установки программного обеспечения на твердомеры серии ТКМ является скачивание с сайта производителя.

    В комплект поставки твердомера ТКМ-359М «Лайт» не входит Программное обеспечение на CD-диске.

    Этапы работы с ПО:

    1. Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан «БЛОК ДАННЫХ» или несколько БЛОКОВ (смотреть Руководство по эксплуатации);
    2. В приложении «Hardness» нажать кнопку «Прочитать данные»;
    3. Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ.
    4. Проанализировать полученные данные.

    Устранение возможных проблем!!

    Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.

    Способы устранения проблемы:

    Способ 1:

    • откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»);
    • в разделе «Порты (COM и LTP)» найдите устройство с именем «…USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике»;
    • щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер»;
    • в появившемся окне выберите вариант «Автоматический поиск», драйвер будет найден в Интернете и автоматически установлен; если драйвер не устанавливается, проверьте подключение к Интернету;
    • если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.

    Способ 2:

    • скачайте программное обеспечение по ссылке и заново установите программу, драйвер необходимый для работы ПО установится автоматически.

  • Технические характеристики динамического твердомера ТКМ-359М «Лайт»:

    Параметр Значение
    Диапазон измерений твердости по основным шкалам по Бринеллю 90 - 450 HB
    по Роквеллу 20 - 70 HRC
    по Виккерсу 240 - 940 HV
    Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда по Бринеллю:
    - в диапазоне (90...150) HB
    - в диапазоне (150...300) HB
    - в диапазоне (300...450) HB
    ±10 HB
    ±15 HB
    ±20 HB
    по Роквеллу ±2 HRC
    по Виккерсу:
    - в диапазоне (240...500) HV
    - в диапазоне (500...800) HV
    - в диапазоне (800...940) HV
    ±15 HV
    ±20 HV
    ±25 HV
    Диаметр площадки на поверхности изделия для установки датчика от 7 мм на плоскости
    Число замеров для вычисления среднего значения 1 - 20
    Количество алгоритмов отбора заведомо ложных результатов измерений при вычислении среднего значения 3
    Время одного замера твердости 2 с
    Ёмкость памяти результатов измерений 6000
    Число шкал, программируемых пользователем 3
    Число возможных дополнительных калибровок к шкалам твердомера по 5 для каждой шкалы
    Максимальное количество именных блоков результатов измерений, создаваемых в памяти 30
    Связь с компьютером USB
    Питание аккумулятор Ni-MH 9В 250 мА/ч,
    возможно использование эквивалентных батареек
    Размеры электронного блока твердомера 150 × 80 × 30 мм
    Масса электронного блока твердомера 300 г
    Масса датчиков, не более 300 г
    Диапазон рабочих температур -15...+35°C

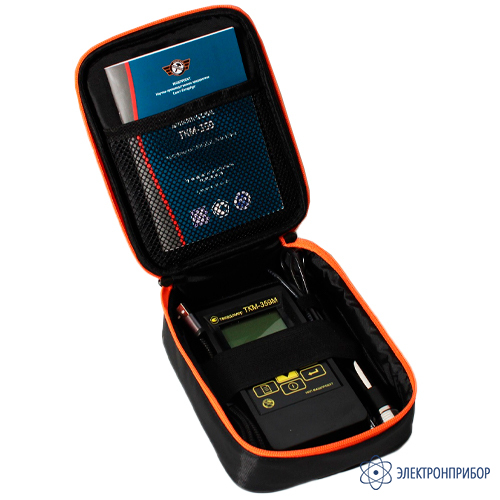

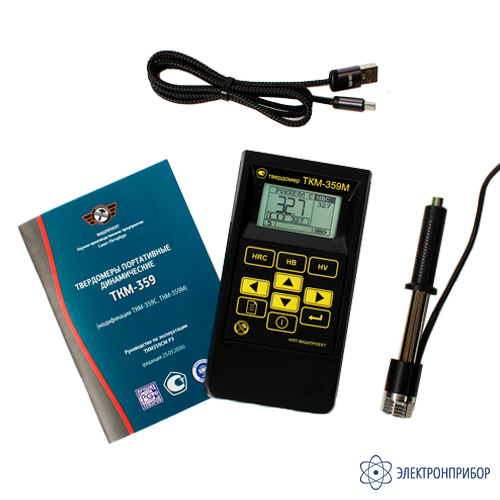

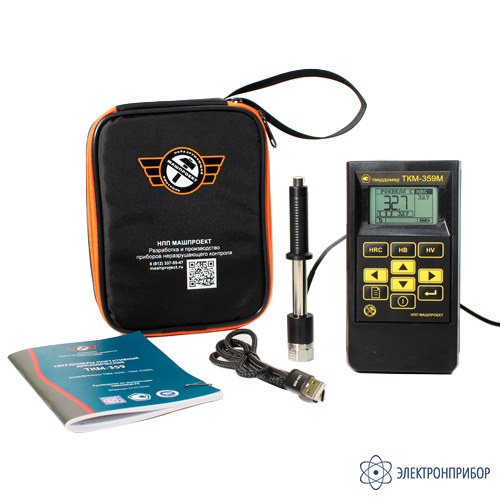

  • Комплект поставки ТКМ-359М «Лайт»

    № Наименование Количество
    1 Электронный блок твердомера ТКМ-359М «Лайт» 1
    2 Аккумулятор (предустановлен) 1
    3 Датчик тип D (штатный) 1
    4 USB-кабель для подключения к ПК 1
    5 Сумка для безопасной переноски и хранения 1
    6 Руководство по эксплуатации (совмещено с паспортом) 1

    Дополнительная комплектация ТКМ-359М «Лайт»

    (Поставляется за отдельную плату)

    № Наименование
    1 Сменные датчики для выполнения различных задач
    2 Зарядное устройство
    3 Чехол и манжета для закрепления прибора на груди (руке)
    4 Насадка Z-359 для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм
    5 Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031-75)
    6 Соединительные кабели
    7 Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
