Equotip 550 — твердомер портативный комбинированный

Код товара: 63975
  • 79153-20
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      79153-20 до 11.09.2025

    • Производитель

      Proceq

    Назначение твердомера портативного комбинированного Equotip 550:

    Твердомер портативный комбинированный Equotip 550 предназначен для измерений твердости сталей по шкалам Виккерса, Роквелла, СуперРоквелла, Бринелля и Шора D.

    Описание твердомера портативного комбинированного Equotip 550:

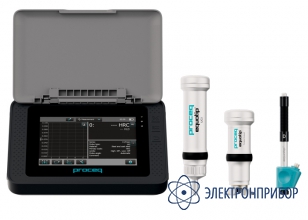

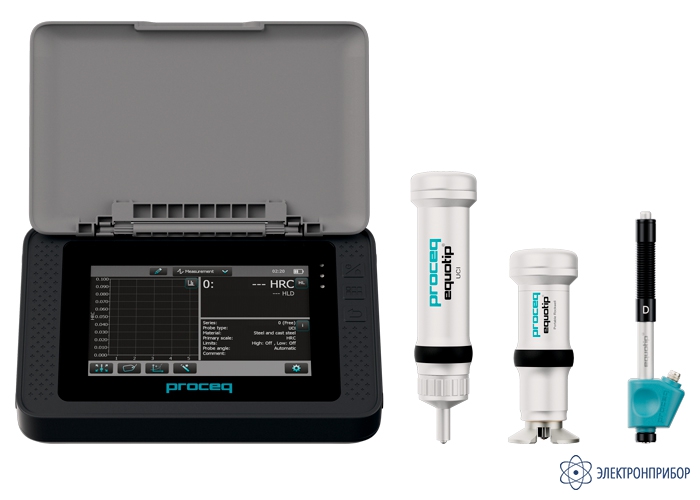

    Твердомер Equotip 550 представляет собой портативный прибор, состоящий из электронного блока, динамических датчиков Equotip Leeb, статического датчика Equotip Portable Rockwell и ультразвукового датчика Equotip UCI HV1-HV10.

    Принцип действия твердомера с динамическим датчиком Equotip 550 Leeb основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

    Твердомер Equotip 550 Leeb может быть укомплектован динамическими датчиками Equotip Leeb семи типов: D, DC, DL, C, E, S и G.

    Датчики типа D и DC используются для измерений твёрдости изделий массой от 0,05 кг и толщиной не менее 3 мм. Датчик DC отличается от датчика D габаритными размерами. Датчик типа DL имеет удлиненный индентор, позволяет проводить измерения в выемках и канавках. Минимальная масса изделий равна 0,05 кг, толщина не менее 3 мм.

    Датчик типа C используется для измерений твёрдости изделий массой от 0,02 кг. Датчик характеризуется меньшей силой удара по сравнению с другими датчиками. Применяется для измерений твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Минимальная толщина испытуемого изделия равна 1 мм.

    Датчик типа E имеет боёк с искусственным алмазом и предназначен для измерения твёрдых (более 50 HRC) изделий массой от 0,05 кг и толщиной не менее 3 мм на постоянной основе.

    Датчик типа G предназначен для измерений массивных изделий от 0,5 кг с минимальным радиусом кривизны поверхности равным 50 мм. Толщина изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.

    Датчик типа S может использоваться как датчик D, а также для измерений твёрдости материалов из твёрдых сталей (более 50 HRC) на постоянной основе.

    Принцип действия твердомера со статическим датчиком Equotip 550 Portable Rockwell основан на статическом вдавливании алмазного индентора с последующим измерением глубины внедрения индентора. Предварительная нагрузка при измерениях составляет 10 Н, полная нагрузка 50 Н. Используется для измерения твердости чувствительных к царапинам и полированных деталей, а также для тонких деталей, профилей и труб с толщиной стенки менее 1 мм.

    Принцип работы твердомера с ультразвуковым датчиком Equotip 550 UCI основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов. Твердомеры с ультразвуковыми датчиками Equotip UCI HV1-HV10 используются при нагрузках: 9,807 Н, 49,03 Н, 98,07 Н.

  • Технические характеристики твердомера портативного комбинированного Equotip 550:

    Датчик Шкала измерения твёрдости Диапазоны измерений твердости Пределы допускаемой абсолютной погрешности твердомера
    Equotip Live Leeb D D, DС, DL, E, S, C Роквелла С (20 – 70) HRC ±2
    D, DС, DL Роквелла В (38– 100) HRB ±4
    G Роквелла В (38– 100) HRB ±4
    E, S Роквелла A (61 – 88) HRA ±3
    D, DC, C, DL, E Бринелля НВ (HBW) (81 – 650) НВ (HBW) ±12
    G Бринелля НВ (HBW) (90 – 650) НВ (HBW) ±12
    S Бринелля НВ (HBW) (101 – 640) НВ (HBW) ±12
    D, DC, DL, E, C Виккерса HV (80 – 960) HV ±15
    S Виккерса HV (101 – 960) HV ±15
    D, DC, C, E, DL, S Шора D (30 – 100) HSD ±3
    Equotip Portable Rockwell Роквелла С (20 – 70) HRC ±2
    Роквелла B (35-100) HRB ±3,5
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-650) НВ (HBW) ±12
    Виккерса HV (200 – 1000) HV ±15
    Equotip UCI HV1- HV10 Роквелла С (20 – 70) HRC ±3
    Роквелла B (45-100) HRB ±3
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-450) НВ (HBW) ±32
    Бринелля НВ (HBW) (451-650) НВ (HBW) ±42
    Виккерса HV (80 – 960) HV ±16
    Основные технические характеристики
    Параметр Значение
    Equotip 550 Leeb Equotip 550 Portable Rockwell Equotip 550 UCI
    Встроенная шкала HL - HV (UCI-метод)
    Диапазон измерений 150-950 HL 0-100 мкм; 19-70 HRC; 35-1 000 HV 20 – 2000 HV
    Погрешность измерений ± 4 HL (0,5% при 800 HL) ± 0,8 мкм; ~ ± 1,0 HRC по всему диапазону ± 2 % (150 – 950 HV)
    Средняя шероховатость Ra 7 мкм (Leeb G) 2 мкм 12.5 мкм
    Минимальный вес объекта контроля 0.02 кг (Leeb C) - 0.3 кг
    Минимальная толщина объекта контроля 1 мм (Leeb C) 10 мм x глубина проникновения индентора 5 мм
    Доступные шкалы HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, МРА
    Датчики Leeb D / DC / DL / S / E / G / C Portable Rockwell (50 Н) UCI (диапазон нагрузок HV1 – HV5)
    Комбинированность с другими методами Portable Rockwell, UCI Leeb, UCI Leeb, Portable Rockwell
    Дисплей 7”, цветной сенсорный, 800х400 пикс
    Память Внутренняя, 8 Гбайт
    Подключение к ПК USB, Ethernet, бесплатное ПО
    Аккумулятор Съёмный, Li-Poh, 3,6 В, 14,0 Ач, не менее 8 ч работы
    Параметры электропитания:
    - внешнее напряжение через адаптер от сети переменного тока (100-240)
    - внутреннее напряжение от литиевого аккумулятора
    от 9 до 15 В
    3,6 В
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    от -10 до +50 °С
    95 %
    Пылевлагозащита IP 54
    Габаритные размеры электронного блока (ДхШхВ), не более 250х162х62 мм
    Масса электронного блока, не более 1,525 кг

  • Комплект поставки Equotip 550

    № Наименование Equotip 550 Leeb Equotip 550 Portable Rockwell Equotip 550 UCI
    1 Электронный блок Equotip 550 с сенсорным экраном 1 1 1
    2 Динамические датчики Equotip Leeb D, DС, DL, E, S, C или G (определяется при заказе) 1 - -
    3 Статический датчик Equotip Portable Rockwell - 1 -
    4 Ультразвуковой датчик Equotip UCI HV1-HV10 - - 1
    5 DVD с программным обеспечением 1 1 1
    6 Комплект вспомогательных принадлежностей 1 1 1
    7 Кейс для переноски 1 1 1
    8 Руководство по эксплуатации 1 1 1
    9 Паспорт 1 1 1
    10 Свидетельство о поверке 1 1 1

    Дополнительная комплектация Equotip 550

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект опорных колец Equotip Leeb
    2 Кабель датчика Equotip 1,5 м
    3 Кабель датчика Equotip 5 м
    4 Измерительные клещи Equotip Portable Rockwell
    5 Трехточечное опорное кольцо Equotip Portable Rockwell
    6 Специальное опорное кольцо Equotip Portable Rockwell RZ 18 – 70
    7 Специальное опорное кольцо Equotip Portable Rockwell RZ 70 - ∞
    8 Опорное кольцо Equotip Portable Rockwell Z2 для измерительных клещей
    9 Опорное кольцо Equotip Portable Rockwell Z4+28 для измерительных клещей (для трубок и труб диаметром больше 28 мм)
    10 Опорное кольцо Equotip Portable Rockwell Z4 для измерительных клещей (для трубок и труб диаметром до 28 мм)
    11 Датчик Equotip UCI HV1-HV10
    12 Специальное опорное кольцо Equotip UCI
    13 Мера твердости Equotip C, ~565 HLC / <220 HB калиброванная
    14 Мера твердости Equotip C, ~665 HLC / ~325 HB калиброванная
    15 Мера твердости Equotip C, ~835 HLC / ~56 HRC калиброванная
    16 Мера твердости Equotip D/DC, <500 HLD / <220 HB калиброванная
    17 Мера твердости Equotip D/DC, ~600 HLD / ~325 HB калиброванная
    18 Мера твердости Equotip D/DC, ~775 HLD / ~56 HRC калиброванная
    19 Мера твердости Equotip D/DC, ~775 HLD, односторонняя калиброванная
    20 Мера твердости Equotip DL, <710 HLDL / <220 HB калиброванная
    21 Мера твердости Equotip DL, ~780 HLDL /~325 HB калиброванная
    22 Мера твердости Equotip DL, ~890 HLDL / ~56 HRC калиброванная
    23 Мера твердости Equotip E, ~740 HLE / ~56 HRC калиброванная
    24 Мера твердости Equotip E, ~810 HLE / ~63 HRC калиброванная
    25 Мера твердости Equotip G, <450 HLG / <200 HB калиброванная
    26 Мера твердости Equotip G, ~570 HLG / ~340 HB калиброванная
    27 Мера твердости Equotip S, ~815 HLS / ~56 HRC калиброванная
    28 Мера твердости Equotip S, ~875 HLS / ~63 HRC калиброванная
    29 Мера твердости Equotip Portable Rockwell ~20HRC, ISO 6508-3 HRC калиброванная
    30 Мера твердости Equotip Portable Rockwell ~45HRC, ISO 6508-3 HRC калиброванная
    31 Мера твердости Equotip Portable Rockwell ~62HRC, ISO 6508-3 HRC калиброванная
    32 Мера твердости Equotip UCI ~300HV, ISO 6507-3, HV5 калиброванная
    33 Мера твердости Equotip UCI ~550HV, ISO 6507-3, HV5 калиброванная
    34 Мера твердости Equotip UCI ~850HV, ISO 6507-3, HV5 калиброванная

  • Модификации Equotip 550
