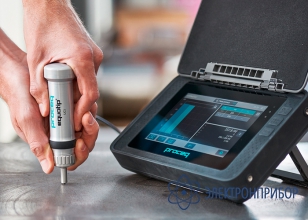

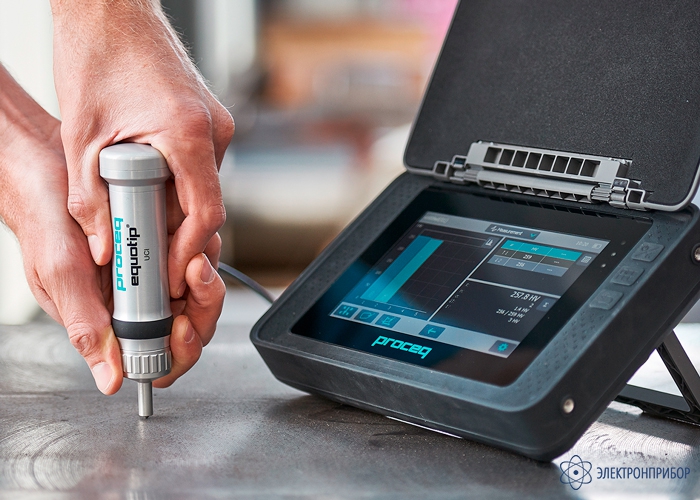

Equotip 550 UCI — твердомер портативный комбинированный

Код товара: 63985
  • 79153-20
    Твердомер портативный комбинированный Equotip 550 UCI Твердомер портативный комбинированный Equotip 550 UCI Твердомер портативный комбинированный Equotip 550 UCI Твердомер портативный комбинированный Equotip 550 UCI
    Является модификацией Equotip 550

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      79153-20 до 11.09.2025

    • Производитель

      Proceq

    Описание твердомера портативного комбинированного Equotip 550 UCI:

    Твердомер Equotip 550 является универсальным портативным решением для измерения твердости. Многофункциональный прибор Equotip 550 делает возможным применение трех методов измерений (Leeb, Portable Rockwell, UCI), что обеспечивается подключением различных типов датчиков к одному устройству. Исчезает необходимость приобретения нескольких приборов в будущем.

    Универсальный твердомер Equotip 550 UCI предназначен для измерения твёрдости материалов с мелкозернистой структурой любой формы и для термически обработанных поверхностей.

    Метод UCI (метод ультразвукового контактного импеданса) использует ту же алмазную пирамиду, что и традиционный твердомер по Виккерсу. Однако в отличие от измерения по Виккерсу визуальной оценки отпечатка не требуется, что позволяет производить измерения быстро и мобильно. Метод ультразвукового контактного импеданса построен на контроле колебаний стержня, на котором закреплен индентор. Нагрузка при измерении передается пружиной и находится в диапазоне от 1 до 5 кгс (HV1 – HV5). Когда алмаз внедряется в объект, частота колебаний стержня изменяется в соответствии с площадью контакта между алмазным индентором и объектом контроля. Электронный блок фиксирует изменение частоты, преобразовывает ее в показатель твердости, который оперативно отображается на экране.

    Твердомер прекрасно подходит в случаях, когда доступ ограничен, например, на сварных швах, в зоне термического влияния или при сложной структуре поверхности. Измерения при помощи UCI выполняются легко и быстро, а инновация мирового уровня — регулировка нагрузки измерения от HV1 до HV5 (выбирается в меню настроек) — позволяет использовать всего один датчик UCI для широкого диапазона задач.

    Двухпроцессорный электронный блок имеет эргономичный дизайн и амортизирующий прорезиненный корпус, разъемы и схемы защищены от пыли и скачков напряжения. Прочный сенсорный экран прибора с защитой от царапин выполнен по технологии Gorilla® Glass. Программное обеспечение с расширенными возможностями и аналитическими функциями такими как мастер настройки, отчеты, составление схемы распределения твердости по поверхности и многие другие делает его использование еще более удобным и рентабельным, чем когда-либо раньше.

    Особенности твердомера портативного комбинированного Equotip 550 UCI:

    • Настраиваемая нагрузка для измерения. Позволяет изменять нагрузки при измерении от HV1 до HV5. Благодаря этому не требуется приобретать пять разных датчиков UCI;
    • Уникальные функции программного обеспечения. Дополнительные функции, например, просмотр профиля или специальные настройки для различных сфер промышленности, обеспечивают комфортный процесс измерения;
    • Быстрые и достоверные измерения. Подсказки пользователю обеспечивают быстрое и простое получение надежных и точных показаний твердости;
    • Широкий охват шкал твердости. Измерения по шкале HV с интегрированным автоматическим преобразованием в значения по шкалам HB, HRA, HRB, HRC, и по многим другим используемым шкалам в соответствии с ASTM E140 и ISO 18265.

    Области применения твердомера портативного комбинированного Equotip 550 UCI:

    • Лёгкие объекты;
    • Объекту с ограниченной доступностью;
    • Полированные объекты;
    • Круглые объекты;
    • Объекты средней величины;
    • Крупные объекты;
    • Очень твёрдые объекты.

    Дополнительные принадлежности твердомера портативного комбинированного Equotip 550 UCI:

    Опорное кольцо увеличивает воспроизводимость измерений. Оно может использоваться для плоских или изогнутых поверхностей. Для изогнутых поверхностей есть два разных отверстия, одно для диаметров от 5 до 25 мм, другое для больших диаметров – от 20 до 70 мм, которые позволяют проводить тестирование образцов с различной геометрией.

    Меры твердости Equotip поставляются в 3 диапазонах значений твердости, давая пользователям возможность сравнить показания своих приборов с подлинным значением твердости, указанным на мере твердости.

  • Технические характеристики твердомера портативного комбинированного Equotip 550 UCI:

    Датчик Шкала измерения твёрдости Диапазоны измерений твердости Пределы допускаемой абсолютной погрешности твердомера
    Equotip Live Leeb D D, DС, DL, E, S, C Роквелла С (20 – 70) HRC ±2
    D, DС, DL Роквелла В (38– 100) HRB ±4
    G Роквелла В (38– 100) HRB ±4
    E, S Роквелла A (61 – 88) HRA ±3
    D, DC, C, DL, E Бринелля НВ (HBW) (81 – 650) НВ (HBW) ±12
    G Бринелля НВ (HBW) (90 – 650) НВ (HBW) ±12
    S Бринелля НВ (HBW) (101 – 640) НВ (HBW) ±12
    D, DC, DL, E, C Виккерса HV (80 – 960) HV ±15
    S Виккерса HV (101 – 960) HV ±15
    D, DC, C, E, DL, S Шора D (30 – 100) HSD ±3
    Equotip Portable Rockwell Роквелла С (20 – 70) HRC ±2
    Роквелла B (35-100) HRB ±3,5
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-650) НВ (HBW) ±12
    Виккерса HV (200 – 1000) HV ±15
    Equotip UCI HV1- HV10 Роквелла С (20 – 70) HRC ±3
    Роквелла B (45-100) HRB ±3
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-450) НВ (HBW) ±32
    Бринелля НВ (HBW) (451-650) НВ (HBW) ±42
    Виккерса HV (80 – 960) HV ±16
    Основные технические характеристики
    Параметр Значение
    Equotip 550 Leeb Equotip 550 Portable Rockwell Equotip 550 UCI
    Встроенная шкала HL - HV (UCI-метод)
    Диапазон измерений 150-950 HL 0-100 мкм; 19-70 HRC; 35-1 000 HV 20 – 2000 HV
    Погрешность измерений ± 4 HL (0,5% при 800 HL) ± 0,8 мкм; ~ ± 1,0 HRC по всему диапазону ± 2 % (150 – 950 HV)
    Средняя шероховатость Ra 7 мкм (Leeb G) 2 мкм 12.5 мкм
    Минимальный вес объекта контроля 0.02 кг (Leeb C) - 0.3 кг
    Минимальная толщина объекта контроля 1 мм (Leeb C) 10 мм x глубина проникновения индентора 5 мм
    Доступные шкалы HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, МРА
    Датчики Leeb D / DC / DL / S / E / G / C Portable Rockwell (50 Н) UCI (диапазон нагрузок HV1 – HV5)
    Комбинированность с другими методами Portable Rockwell, UCI Leeb, UCI Leeb, Portable Rockwell
    Дисплей 7”, цветной сенсорный, 800х400 пикс
    Память Внутренняя, 8 Гбайт
    Подключение к ПК USB, Ethernet, бесплатное ПО
    Аккумулятор Съёмный, Li-Poh, 3,6 В, 14,0 Ач, не менее 8 ч работы
    Параметры электропитания:
    - внешнее напряжение через адаптер от сети переменного тока (100-240)
    - внутреннее напряжение от литиевого аккумулятора
    от 9 до 15 В
    3,6 В
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    от -10 до +50 °С
    95 %
    Пылевлагозащита IP 54
    Габаритные размеры электронного блока (ДхШхВ), не более 250х162х62 мм
    Масса электронного блока, не более 1,525 кг

  • Комплект поставки Equotip 550 UCI

    № Наименование Количество

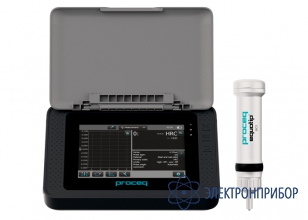

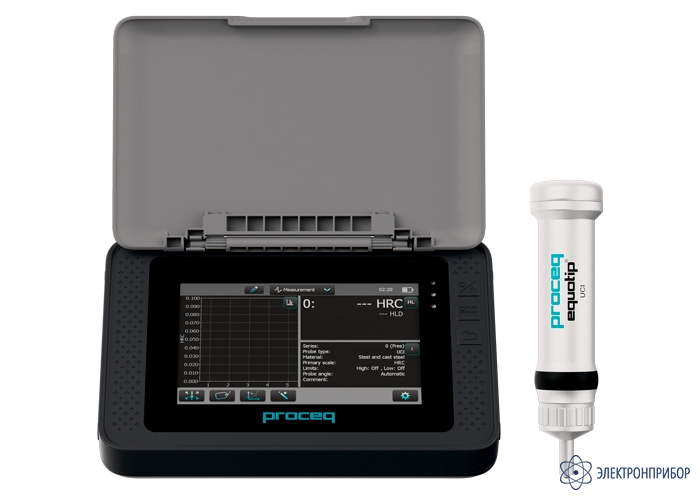

    1 Электронный блок Equotip 550 с сенсорным экраном 1

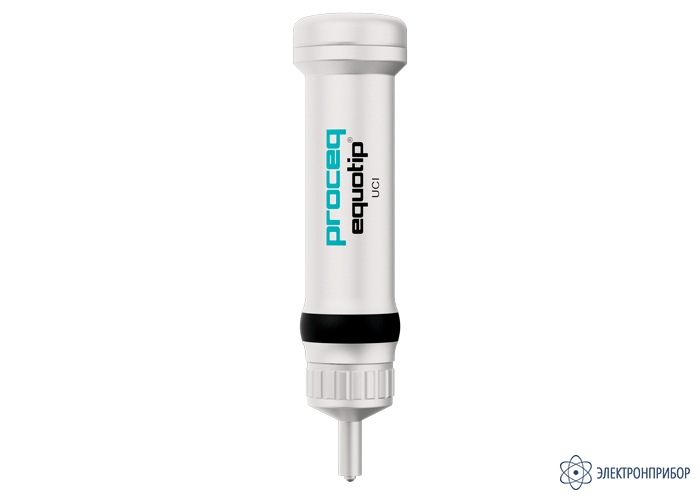

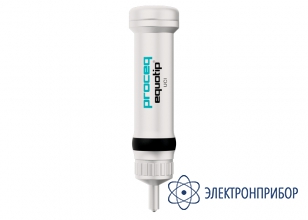

    2 Ультразвуковой датчик Equotip UCI HV1-HV10 1
    3 DVD с программным обеспечением 1
    4 Комплект вспомогательных принадлежностей 1
    5 Кейс для переноски 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1
    8 Свидетельство о поверке 1

    Дополнительная комплектация Equotip 550 UCI

    (Поставляется за отдельную плату)

    № Наименование
    1 Датчик Equotip UCI HV1-HV10
    1 Специальное опорное кольцо Equotip UCI
    3 Мера твердости Equotip UCI ~300HV, ISO 6507-3, HV5 калиброванная
    4 Мера твердости Equotip UCI ~550HV, ISO 6507-3, HV5 калиброванная
    5 Мера твердости Equotip UCI ~850HV, ISO 6507-3, HV5 калиброванная
