Equotip 550 Leeb — твердомер портативный комбинированный

Код товара: 63978
  • 79153-20
    Твердомер портативный комбинированный Equotip 550 Leeb Твердомер портативный комбинированный Equotip 550 Leeb Твердомер портативный комбинированный Equotip 550 Leeb Твердомер портативный комбинированный Equotip 550 Leeb
    Является модификацией Equotip 550

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      79153-20 до 11.09.2025

    • Производитель

      Proceq

    Описание твердомера портативного комбинированного Equotip 550 Leeb:

    Твердомер Equotip 550 является универсальным портативным решением для измерения твердости. Многофункциональный прибор Equotip 550 делает возможным применение трех методов измерений ( Leeb, Portable Rockwell, UCI), что обеспечивается подключением различных типов датчиков к одному устройству. Исчезает необходимость приобретения нескольких приборов в будущем.

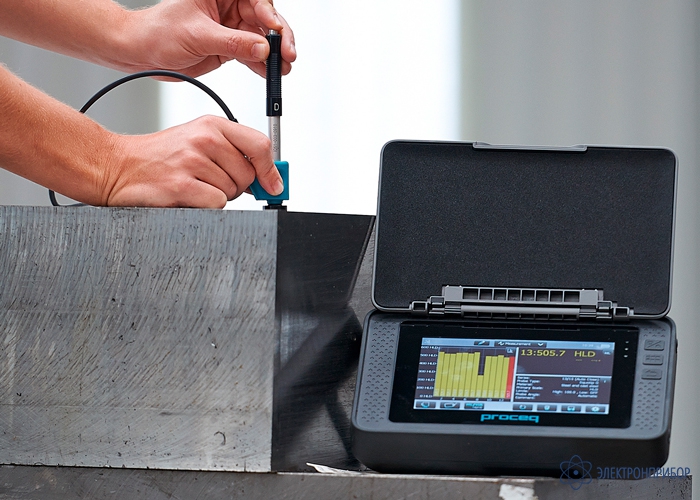

    Универсальный твердомер Equotip 550 Leeb определяет твёрдость по Leeb - методу (динамический ). Прибор производит измерение скорости бойка до и после отскока от поверхности контролируемого объекта. Метод Либа (Leeb) является самым быстрым и простым методом определения твердости. Equotip 550 Leeb может комплектоваться семью различными датчиками, которые обеспечивают широкий диапазон измерений и позволяют проводить контроль значений твёрдости в самых различных условиях.

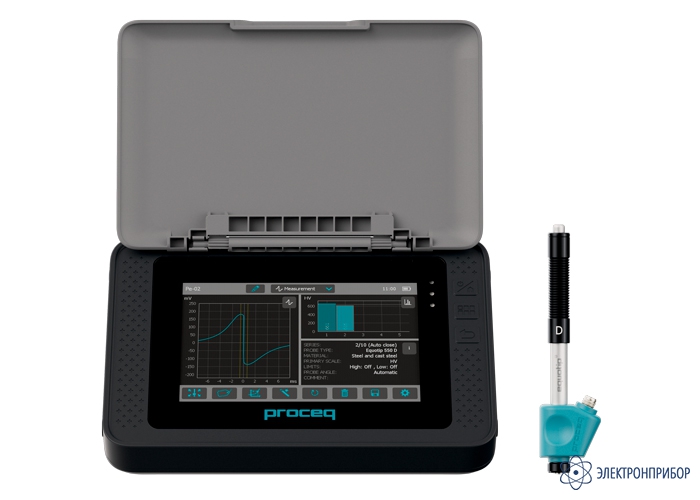

    Двухпроцессорный электронный блок прибора имеет эргономичный дизайн и амортизирующий прорезиненный корпус, разъемы и схемы защищены от пыли и скачков напряжения. Прочный сенсорный экран прибора с защитой от царапин выполнен по технологии Gorilla® Glass. Удобное меню предоставляют пользователю широкие возможности для управления прибором. Расширенные свойства программного обеспечения и аналитические функции позволяют создавать готовые отчеты результатов измерений, делают использование прибора еще более удобным и рентабельным, чем когда-либо раньше.

    Особенности твердомера портативного комбинированного Equotip 550 Leeb:

    • Широкий диапазон измерений. Обеспечивается благодаря набору датчиков;
    • Широкий охват шкал твердости. Измерения автоматически преобразовываются вовсе общепринятые шкалы твердости (HV, HB, HRC, HRB,HS);
    • Датчики и дополнительные принадлежности. Proceq предлагает широкий ассортимент датчиков с опорными кольцами, что отвечает большинству требований контроля твердости;
    • Разнообразные меры твердости. Для каждого датчика доступен большой ассортимент калиброванных мер твердости с различными номиналами твердости для регулярного контроля.

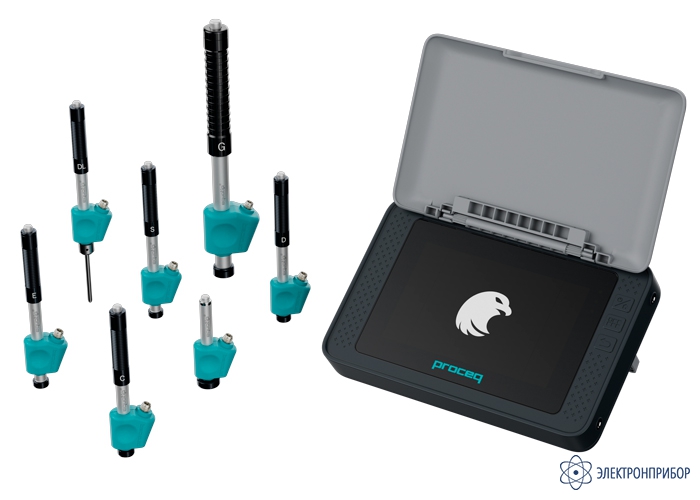

    Применяемые датчики твердомера портативного комбинированного Equotip 550 Leeb:

    • D,DC – наиболее применимый датчик. Подходит для большинства задач;
    • DL - узкий кончик индентора для измерений на труднодоступных поверхностях и в труднодоступных полостях с ограниченным входом;
    • S, Е - для измерений в диапазонах высокой твердости. Инструментальная сталь с высоким содержанием карбидов;
    • G - Большие и тяжелые образцы - отливки и поковки;
    • C - Для образцов с закаленной поверхностью, покрытий, тонких деталей или деталей, чувствительных к повреждениям.

    Области применения датчиков указаны в таблице:

    Датчики D/DC DL S E G C
    Тонкие объекты
    Легкие объекты
    Объекты с ограниченной доступностью
    Полированные объекты
    Маленькие круглые объекты
    Объекты средней величины
    Очень твердые объекты
    Крупные объекты
    Крупные литые объекты

    Дополнительные принадлежности твердомера портативного комбинированного Equotip 550 Leeb:

    16 опорных колец можно использовать для решения широкого круга задач, в частности для испытания тяжелых, крупных или смонтированных деталей на площадке. Для каждого датчика доступен большой ассортимент калиброванных мер твердости с различными номиналами твердости для регулярного контроля. Меры твердости Equotip предоставляют пользователям возможность сравнить показания своих приборов с подлинным значением твердости HL, указанным на мере твердости.

  • Технические характеристики твердомера портативного комбинированного Equotip 550 Leeb:

    Датчик Шкала измерения твёрдости Диапазоны измерений твердости Пределы допускаемой абсолютной погрешности твердомера
    Equotip Live Leeb D D, DС, DL, E, S, C Роквелла С (20 – 70) HRC ±2
    D, DС, DL Роквелла В (38– 100) HRB ±4
    G Роквелла В (38– 100) HRB ±4
    E, S Роквелла A (61 – 88) HRA ±3
    D, DC, C, DL, E Бринелля НВ (HBW) (81 – 650) НВ (HBW) ±12
    G Бринелля НВ (HBW) (90 – 650) НВ (HBW) ±12
    S Бринелля НВ (HBW) (101 – 640) НВ (HBW) ±12
    D, DC, DL, E, C Виккерса HV (80 – 960) HV ±15
    S Виккерса HV (101 – 960) HV ±15
    D, DC, C, E, DL, S Шора D (30 – 100) HSD ±3
    Equotip Portable Rockwell Роквелла С (20 – 70) HRC ±2
    Роквелла B (35-100) HRB ±3,5
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-650) НВ (HBW) ±12
    Виккерса HV (200 – 1000) HV ±15
    Equotip UCI HV1- HV10 Роквелла С (20 – 70) HRC ±3
    Роквелла B (45-100) HRB ±3
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-450) НВ (HBW) ±32
    Бринелля НВ (HBW) (451-650) НВ (HBW) ±42
    Виккерса HV (80 – 960) HV ±16
    Основные технические характеристики
    Параметр Значение
    Equotip 550 Leeb Equotip 550 Portable Rockwell Equotip 550 UCI
    Встроенная шкала HL - HV (UCI-метод)
    Диапазон измерений 150-950 HL 0-100 мкм; 19-70 HRC; 35-1 000 HV 20 – 2000 HV
    Погрешность измерений ± 4 HL (0,5% при 800 HL) ± 0,8 мкм; ~ ± 1,0 HRC по всему диапазону ± 2 % (150 – 950 HV)
    Средняя шероховатость Ra 7 мкм (Leeb G) 2 мкм 12.5 мкм
    Минимальный вес объекта контроля 0.02 кг (Leeb C) - 0.3 кг
    Минимальная толщина объекта контроля 1 мм (Leeb C) 10 мм x глубина проникновения индентора 5 мм
    Доступные шкалы HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, МРА
    Датчики Leeb D / DC / DL / S / E / G / C Portable Rockwell (50 Н) UCI (диапазон нагрузок HV1 – HV5)
    Комбинированность с другими методами Portable Rockwell, UCI Leeb, UCI Leeb, Portable Rockwell
    Дисплей 7”, цветной сенсорный, 800х400 пикс
    Память Внутренняя, 8 Гбайт
    Подключение к ПК USB, Ethernet, бесплатное ПО
    Аккумулятор Съёмный, Li-Poh, 3,6 В, 14,0 Ач, не менее 8 ч работы
    Параметры электропитания:
    - внешнее напряжение через адаптер от сети переменного тока (100-240)
    - внутреннее напряжение от литиевого аккумулятора
    от 9 до 15 В
    3,6 В
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    от -10 до +50 °С
    95 %
    Пылевлагозащита IP 54
    Габаритные размеры электронного блока (ДхШхВ), не более 250х162х62 мм
    Масса электронного блока, не более 1,525 кг

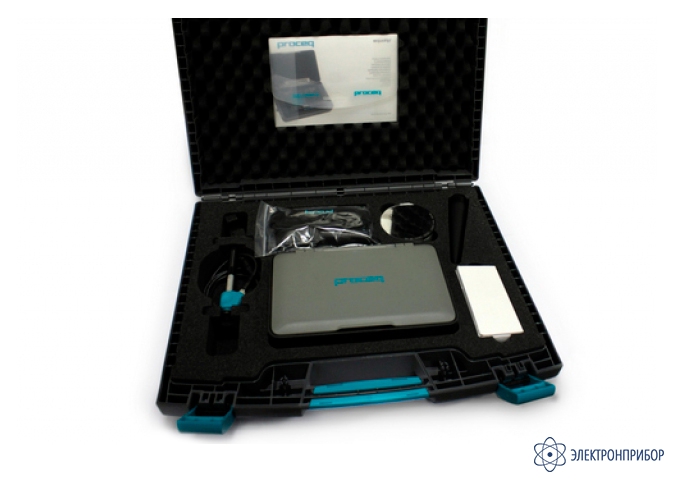

  • Комплект поставки Equotip 550 Leeb

    № Наименование Количество
    1 Электронный блок Equotip 550 с сенсорным экраном 1
    2 Динамические датчики Equotip Leeb D, DС, DL, E, S, C или G (определяется при заказе) 1
    3 DVD с программным обеспечением 1
    4 Комплект вспомогательных принадлежностей 1
    5 Кейс для переноски 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1
    8 Свидетельство о поверке 1

    Дополнительная комплектация Equotip 550 Leeb

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект опорных колец Equotip Leeb
    2 Кабель датчика Equotip 1,5 м
    3 Кабель датчика Equotip 5 м
    4 Мера твердости Equotip C, ~565 HLC / <220 HB калиброванная
    5 Мера твердости Equotip C, ~665 HLC / ~325 HB калиброванная
    6 Мера твердости Equotip C, ~835 HLC / ~56 HRC калиброванная
    7 Мера твердости Equotip D/DC, <500 HLD / <220 HB калиброванная
    8 Мера твердости Equotip D/DC, ~600 HLD / ~325 HB калиброванная
    9 Мера твердости Equotip D/DC, ~775 HLD / ~56 HRC калиброванная
    10 Мера твердости Equotip D/DC, ~775 HLD, односторонняя калиброванная
    11 Мера твердости Equotip DL, <710 HLDL / <220 HB калиброванная
    12 Мера твердости Equotip DL, ~780 HLDL /~325 HB калиброванная
    13 Мера твердости Equotip DL, ~890 HLDL / ~56 HRC калиброванная
    14 Мера твердости Equotip E, ~740 HLE / ~56 HRC калиброванная
    15 Мера твердости Equotip E, ~810 HLE / ~63 HRC калиброванная
    16 Мера твердости Equotip G, <450 HLG / <200 HB калиброванная
    17 Мера твердости Equotip G, ~570 HLG / ~340 HB калиброванная
    18 Мера твердости Equotip S, ~815 HLS / ~56 HRC калиброванная
    19 Мера твердости Equotip S, ~875 HLS / ~63 HRC калиброванная
