Equotip 550 Portable Rockwell — твердомер портативный комбинированный

Код товара: 63981
  • 79153-20
    Твердомер портативный комбинированный Equotip 550 Portable Rockwell Твердомер портативный комбинированный Equotip 550 Portable Rockwell Твердомер портативный комбинированный Equotip 550 Portable Rockwell Твердомер портативный комбинированный Equotip 550 Portable Rockwell
    Является модификацией Equotip 550

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      79153-20 до 11.09.2025

    • Производитель

      Proceq

    Описание твердомера портативного комбинированного Equotip 550 Portable Rockwell:

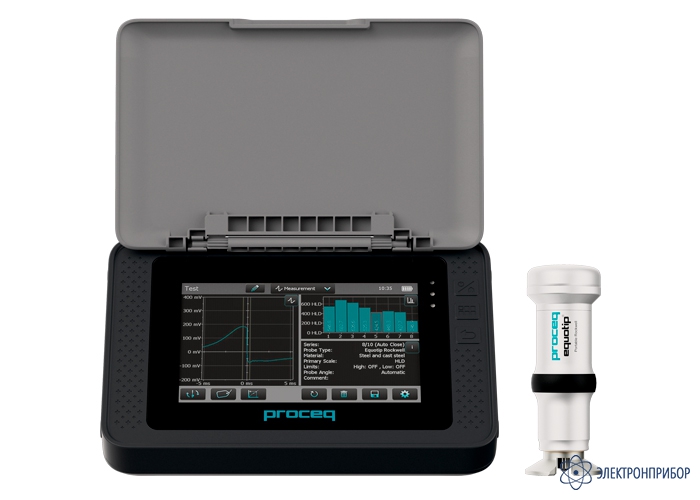

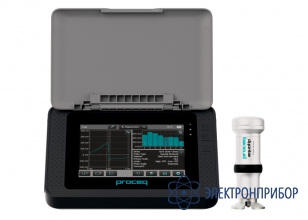

    Твердомер Equotip 550 является универсальным портативным решением для измерения твердости. Многофункциональный прибор Equotip 550 делает возможным применение трех методов измерений (Leeb, Portable Rockwell, UCI), что обеспечивается подключением различных типов датчиков к одному устройству. Исчезает необходимость приобретения нескольких приборов в будущем.

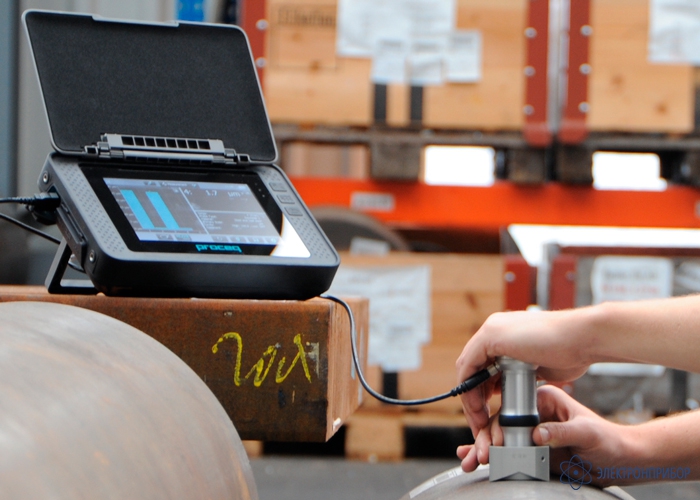

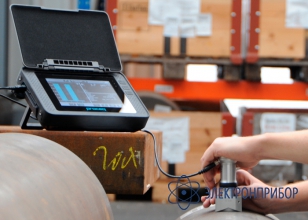

    Портативный твердомер Equotip 550 Portable Rockwell определяет твёрдость по методу Rockwell для поверхностей, чувствительных к царапинам, полированных и тонких деталей, профилей и труб. Определение твёрдости статическим методом Роквелла производится за счёт измерения глубины проникновения алмазного индентора датчика, внедряемого в контролируемый объект с постоянной контролируемой нагрузкой. Отличается высочайшей чувствительностью при минимальном проникновении в материал - несколько микрометров. Твердомер особенно применяем в работе с тонкими или легкими образцами. Более того, прибор можно использовать для определения твёрдости почти на всех материалах без дополнительных настроек.

    Как и всё линейка портативных твердомеров Equotip 550 Portable Rockwell он имеет двухпроцессорный электронный блок, разъемы и схемы которого защищены от пыли и скачков напряжения. Прочный амортизирующий прорезиненный корпус обладает сенсорным экраном, выполненным по технологии Gorilla® Glass. Данная технология защищает от царапин и позволяет работать с экраном, не снимая перчаток. Программное обеспечение с расширенными возможностями и аналитическими функциями, такими как мастер настройки, отчеты, составление схемы распределения твердости по поверхности и многие другие делает его использование еще более удобным и рентабельным, чем когда-либо раньше.

    Особенности твердомера портативного комбинированного Equotip 550 Portable Rockwell:

    • Персонализация профилей пользователей и режимов отображения;
    • Интеграция в автоматизированные испытательные среды (включая дистанционное управление);
    • Поддержка 11 языков и всех часовых поясов;
    • Датчик может быть подключен непосредственно к компьютеру;
    • Широкий выбор комплектующих для решения разнообразных задач.

    Применяемые датчики твердомера портативного комбинированного Equotip 550 Portable Rockwell:

    • Тонкие объекты;
    • Легкие объекты;
    • Полированные объекты;
    • Маленькие круглые объекты;
    • Объекты средней величины;
    • Очень твердые объекты;
    • Крупные объекты.

    Дополнительные принадлежности твердомера портативного комбинированного Equotip 550 Portable Rockwell:

    Опорные кольца, измерительные клещи с адаптерами - позволяют производить определение параметров твёрдости объектов различной формы и геометрических размеров:

    • Стандартное опорное кольцо используется для плоских деталей и мест контроля на расстояние более 10мм от края;
    • Дополнительно с датчиком может использоваться трехточечное опорное кольцо, разработанное для точного позиционирования датчика. Это опорное кольцо наиболее часто используется при контроле сварных швов, участков подверженным термическому воздействию;
    • Специальные опорные кольца RZ 18-70 и RZ 70- ∞ предназначены для изогнутых образцов, такое как цилиндрические детали, трубки, трубы.

    Адаптеры измерительных клещей бывают 4 видов и используются для решения задач с применением разной толщины и диаметра тестируемых образцов:

    • Опорный адаптер Z1 применяется для плоских деталей максимальной толщиной не более 40 мм;
    • Опорный адаптер Z2 используется для цилиндрических деталей, проводов диаметром не менее 3 мм;
    • Опорный адаптер Z4 предназначен для труб диаметром до 28 мм;
    • Для труб диаметром более 28 мм рекомендуем использовать опору Z4+28.

  • Технические характеристики твердомера портативного комбинированного Equotip 550 Portable Rockwell:

    Датчик Шкала измерения твёрдости Диапазоны измерений твердости Пределы допускаемой абсолютной погрешности твердомера
    Equotip Live Leeb D D, DС, DL, E, S, C Роквелла С (20 – 70) HRC ±2
    D, DС, DL Роквелла В (38– 100) HRB ±4
    G Роквелла В (38– 100) HRB ±4
    E, S Роквелла A (61 – 88) HRA ±3
    D, DC, C, DL, E Бринелля НВ (HBW) (81 – 650) НВ (HBW) ±12
    G Бринелля НВ (HBW) (90 – 650) НВ (HBW) ±12
    S Бринелля НВ (HBW) (101 – 640) НВ (HBW) ±12
    D, DC, DL, E, C Виккерса HV (80 – 960) HV ±15
    S Виккерса HV (101 – 960) HV ±15
    D, DC, C, E, DL, S Шора D (30 – 100) HSD ±3
    Equotip Portable Rockwell Роквелла С (20 – 70) HRC ±2
    Роквелла B (35-100) HRB ±3,5
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-650) НВ (HBW) ±12
    Виккерса HV (200 – 1000) HV ±15
    Equotip UCI HV1- HV10 Роквелла С (20 – 70) HRC ±3
    Роквелла B (45-100) HRB ±3
    Роквелла А (70-93) HRА ±3
    Супер-Роквелла HR15N (70-94) HR15N ±3
    Супер-Роквелла HR15Т (62-93) HR15Т ±3
    Бринелля НВ (HBW) (100-450) НВ (HBW) ±32
    Бринелля НВ (HBW) (451-650) НВ (HBW) ±42
    Виккерса HV (80 – 960) HV ±16
    Основные технические характеристики
    Параметр Значение
    Equotip 550 Leeb Equotip 550 Portable Rockwell Equotip 550 UCI
    Встроенная шкала HL - HV (UCI-метод)
    Диапазон измерений 150-950 HL 0-100 мкм; 19-70 HRC; 35-1 000 HV 20 – 2000 HV
    Погрешность измерений ± 4 HL (0,5% при 800 HL) ± 0,8 мкм; ~ ± 1,0 HRC по всему диапазону ± 2 % (150 – 950 HV)
    Средняя шероховатость Ra 7 мкм (Leeb G) 2 мкм 12.5 мкм
    Минимальный вес объекта контроля 0.02 кг (Leeb C) - 0.3 кг
    Минимальная толщина объекта контроля 1 мм (Leeb C) 10 мм x глубина проникновения индентора 5 мм
    Доступные шкалы HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HRA, HRB, HRC, R15N, HR15T, HMMRC, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, МРА
    Датчики Leeb D / DC / DL / S / E / G / C Portable Rockwell (50 Н) UCI (диапазон нагрузок HV1 – HV5)
    Комбинированность с другими методами Portable Rockwell, UCI Leeb, UCI Leeb, Portable Rockwell
    Дисплей 7”, цветной сенсорный, 800х400 пикс
    Память Внутренняя, 8 Гбайт
    Подключение к ПК USB, Ethernet, бесплатное ПО
    Аккумулятор Съёмный, Li-Poh, 3,6 В, 14,0 Ач, не менее 8 ч работы
    Параметры электропитания:
    - внешнее напряжение через адаптер от сети переменного тока (100-240)
    - внутреннее напряжение от литиевого аккумулятора
    от 9 до 15 В
    3,6 В
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    от -10 до +50 °С
    95 %
    Пылевлагозащита IP 54
    Габаритные размеры электронного блока (ДхШхВ), не более 250х162х62 мм
    Масса электронного блока, не более 1,525 кг

  • Комплект поставки Equotip 550 Portable Rockwell

    № Наименование Количество
    1 Электронный блок Equotip 550 с сенсорным экраном 1

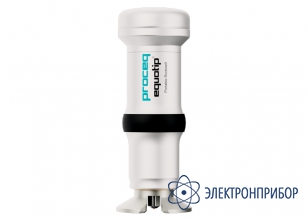

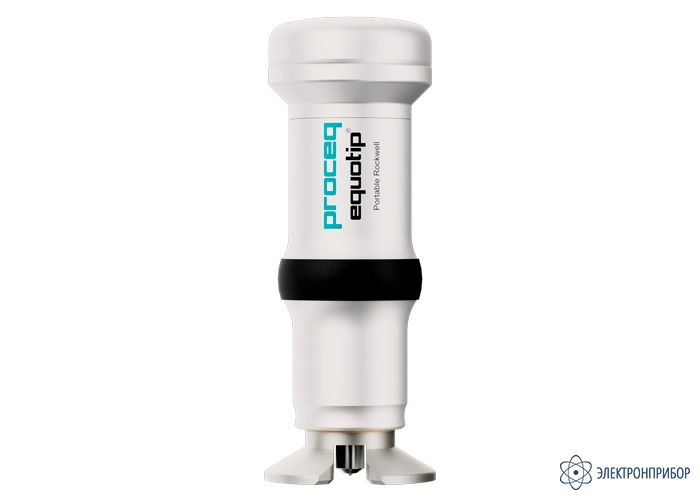

    2 Статический датчик Equotip Portable Rockwell 1
    3 DVD с программным обеспечением 1
    4 Комплект вспомогательных принадлежностей 1
    5 Кейс для переноски 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1
    8 Свидетельство о поверке 1

    Дополнительная комплектация Equotip 550 Portable Rockwell

    (Поставляется за отдельную плату)

    № Наименование
    1 Измерительные клещи Equotip Portable Rockwell
    2 Трехточечное опорное кольцо Equotip Portable Rockwell
    3 Специальное опорное кольцо Equotip Portable Rockwell RZ 18 – 70
    4 Специальное опорное кольцо Equotip Portable Rockwell RZ 70 - ∞
    5 Опорное кольцо Equotip Portable Rockwell Z2 для измерительных клещей
    6 Опорное кольцо Equotip Portable Rockwell Z4+28 для измерительных клещей (для трубок и труб диаметром больше 28 мм)
    7 Опорное кольцо Equotip Portable Rockwell Z4 для измерительных клещей (для трубок и труб диаметром до 28 мм)
    8 Мера твердости Equotip C, ~665 HLC / ~325 HB калиброванная
    9 Мера твердости Equotip C, ~835 HLC / ~56 HRC калиброванная
    10 Мера твердости Equotip D/DC, <500 HLD / <220 HB калиброванная
    11 Мера твердости Equotip D/DC, ~600 HLD / ~325 HB калиброванная
    12 Мера твердости Equotip D/DC, ~775 HLD / ~56 HRC калиброванная
    13 Мера твердости Equotip D/DC, ~775 HLD, односторонняя калиброванная
    14 Мера твердости Equotip DL, <710 HLDL / <220 HB калиброванная
    15 Мера твердости Equotip DL, ~780 HLDL /~325 HB калиброванная
    16 Мера твердости Equotip DL, ~890 HLDL / ~56 HRC калиброванная
    17 Мера твердости Equotip E, ~740 HLE / ~56 HRC калиброванная
    18 Мера твердости Equotip E, ~810 HLE / ~63 HRC калиброванная
    19 Мера твердости Equotip G, <450 HLG / <200 HB калиброванная
    20 Мера твердости Equotip G, ~570 HLG / ~340 HB калиброванная
    21 Мера твердости Equotip Portable Rockwell ~20HRC, ISO 6508-3 HRC калиброванная
    22 Мера твердости Equotip Portable Rockwell ~45HRC, ISO 6508-3 HRC калиброванная
    23 Мера твердости Equotip Portable Rockwell ~62HRC, ISO 6508-3 HRC калиброванная
