Equotip Live — твердомер портативный комбинированный

Код товара: 63956
  • 79427-20
    Твердомер портативный комбинированный Equotip Live Твердомер портативный комбинированный Equotip Live Твердомер портативный комбинированный Equotip Live
    2 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      79427-20 до 03.11.2025

    • Производитель

      Proceq

    Назначение твердомера портативного комбинированного Equotip Live:

    Твердомер портативный комбинированный Equotip Live предназначен для измерений твердости сталей по шкалам Виккерса, Роквелла, СуперРоквелла, Бринелля и Шора D.

    Описание твердомера портативного комбинированного Equotip Live:

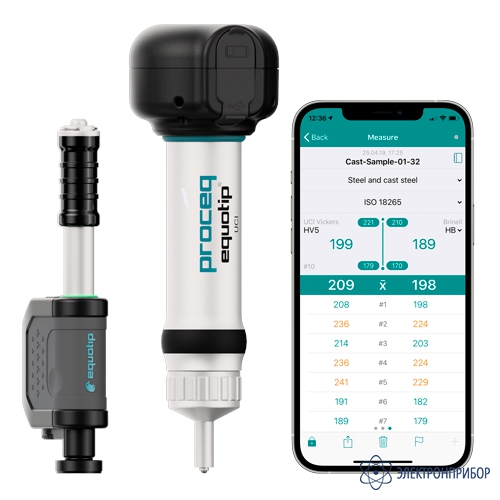

    Твердомер представляет собой портативный прибор, состоящий из электронного блока (смартфона), динамического датчика Equotip Live Leeb D и ультразвукового датчика Equotip Live UCI HV1-HV10. Передача сигнала от датчиков к электронному блоку осуществляется с помощью беспроводной связи Bluetooth.

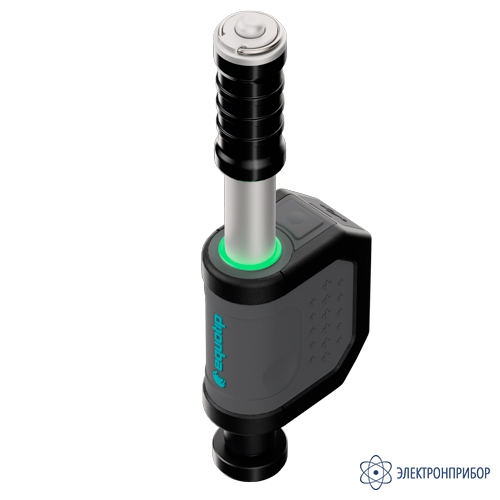

    Принцип действия твердомера с динамическими датчиками Equotip Live Leeb D основан на измерении отношения скоростей индентора в момент отскока от поверхности к скорости при соударении с поверхностью контролируемого изделия. Отношение скоростей индентора определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

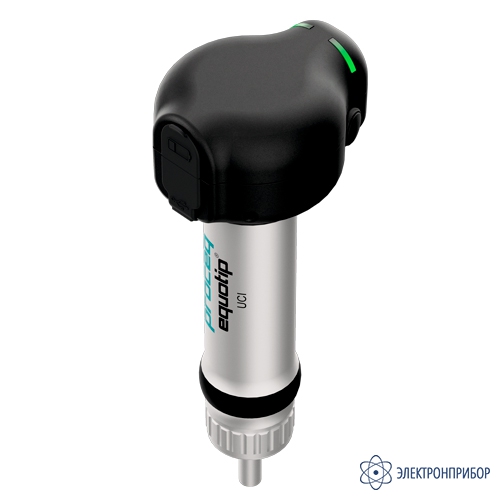

    Принцип работы твердомера с ультразвуковым датчиком Equotip Live UCI основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса. Твердомер Equotip Live UCI используется при нагрузках: 1 кг, 5 кг, 10 кг.

  • Технические характеристики твердомера портативного комбинированного Equotip Live:

    Датчик Шкала измерения твёрдости Диапазоны измерений твердости Пределы допускаемой абсолютной погрешности твердомера, числа твердости
    Equotip Live Leeb D Роквелла С от 20 до 70 HRC ±2
    Роквелла В от 38 до 100 HRB ±4
    Бринелля НВ (HBW) от 81 до 450 НВ (HBW)
    от 451 до 650 HBW    		 ±12
    Виккерса HV от 80 до 960 HV ±15
    Шора D от 30 до 100 HSD ±3
    Equotip Live UCI HV1-HV10 (режим HV1) Роквелла С от 20 до 70 HRC ±13
    Роквелла B от 45 до 100 HRB ±3
    Роквелла А от 70 до 93 HRА ±7
    Супер-Роквелла HR15N от 70 до 94 HR15N ±7
    Супер-Роквелла HR15Т от 62 до 93 HR15Т ±3
    Бринелля НВ (HBW) от 100 до 250 НВ (HBW) ±37
    Бринелля НВ (HBW) от 251 до 450 НВ (HBW) ±82
    Виккерса HV от 80 до 250 HV ±15
    Виккерса HV от 251 до 575 HV ±90
    Equotip Live UCI HV1-HV10 (режим HV5) Роквелла С от 20 до 70 HRC ±3
    Роквелла B от 45 до 100 HRB ±5
    Роквелла А от 70 до 93 HRА ±3
    Супер-Роквелла HR15N от 70 до 94 HR15N ±3
    Супер-Роквелла HR15Т от 62 до 93 HR15Т ±3
    Бринелля НВ (HBW) от 100 до 450 НВ (HBW) ±32
    Виккерса HV от 80 до 960 HV ±25
    Equotip Live UCI HV1-HV10 (режим HV10) Роквелла С от 20 до 70 HRC ±3
    Роквелла B от 45 до 100 HRB ±3
    Роквелла А от 70 до 93 HRА ±3
    Супер-Роквелла HR15N от 70 до 94 HR15N ±3
    Супер-Роквелла HR15Т от 62 до 93 HR15Т ±3
    Бринелля НВ (HBW) от 100 до 450 НВ (HBW) ±32
    Бринелля НВ (HBW) от 451 до 650 HBW ±42
    Виккерса HV от 80 до 575 HV ±16
    Основные технические характеристики
    Параметр Значение
    Equotip Live Leeb D Equotip Live UCI
    Встроенная шкала HL HV (UCI-метод)
    Диапазон измерений 150-950 HL 20 – 2000 HV
    Время измерения менее 1 с
    Погрешность измерений ± 4 HL (0,5% при 800 HL) +/- 2 % (150–950 HV)
    Доступные шкалы HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, МРА
    Датчики Leeb D Универсальный датчик с регулируемой нагрузкой в диапазоне от HV1 до HV10
    Средняя шероховатость Ra 2 мкм 12.5 мкм
    Минимальный вес объекта контроля 0.05 кг 0.3 кг
    Минимальная толщина объекта контроля 3 мм 5 мм
    Параметры электропитания:
    - внешнее напряжение через адаптер от сети переменного тока (100-240)
    - внутреннее напряжение от типовой батареи
    5 В
    1,5 В (тип батареи ААА)
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    от -10 до +50 °С
    90 %
    Габаритные размеры датчика (ДхШхВ), не более 146х46х17,5 мм 155х40х40 мм
    Масса датчика, не более 86 г (без батареи) 136 г (без батареи)

  • Комплект поставки Equotip Live

    № Наименование Equotip Live UCI Equotip Live Leeb D
    1 Твердомер портативный комбинированный Equotip Live 1 1
    2 Динамический датчик Equotip Live Leeb D - 1
    3 Ультразвуковой датчик Equotip Live UCI HV1-HV10 1 -
    4 Руководство по эксплуатации 1 1
    5 Программное обеспечение 1 1
    6 Свидетельство о поверке 1 1

    Дополнительная комплектация Equotip Live

    (Поставляется за отдельную плату)

    № Наименование
    1 Электронный блок (смартфон)
    2 Годовая подписка Equotip Live
    3 Специальное опорное кольцо Equotip UCI
    4 Опорное кольцо Equotip D6a
    5 Комплект опорных колец
    6 Зарядное устройство с USB-разъемом
    7 Мера твердости Equotip UCI ~300HV, ISO 6507-3 HV5
    8 Мера твердости Equotip UCI ~550HV, ISO 6507-3 HV5
    9 Мера твердости Equotip UCI ~850HV, ISO 6507-3 HV5
    10 Мера твердости Equotip D/DC, <500 HLD / <220 HB
    11 Мера твердости Equotip D/DC, ~600 HLD / ~325 HB
    12 Мера твердости Equotip D/DC, ~775 HLD / ~56 HRC
    13 Мера твердости Equotip D/DC, ~775 HLD, one side
    14 Боек Equotip D/DC
    15 Притирочная паста Equotip
