Датчик тип Н — к твердомерам серии ТКМ-459

Код товара: 60049
  • К твердомерам серии ткм-459 Датчик тип Н К твердомерам серии ткм-459 Датчик тип Н К твердомерам серии ткм-459 Датчик тип Н
    Внимание! При покупке датчиков необходима совместная настройка с прибором (если прибор приобретен ранее, требуется отправка прибора на завод, настройка бесплатная).

    Назначение датчика тип Н к твердомерам серии ТКМ-459:

    Датчик тип Н рассчитан на нагрузку 10Н (1 кг). Входит в комплект поставки ультразвукового твердомера ТКМ-459C (комплект Максимум+). В качестве дополнительной опции используется с комплектами ТКМ-459C (комплект Базовый), ТКМ-459C (комплект Специальный), ТКМ-459C (комплект Универсальный), ТКМ-459C (комплект Универсальный+), ТКМ-459М.

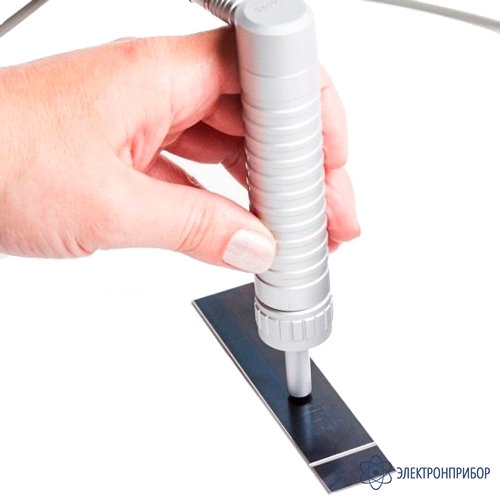

    Датчик тип Н применяется для контроля твердости:

    • гальванических покрытий (хром, медь, никель, цинк, олово);
    • тонкостенных и малогабаритных изделий;
    • изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

    Датчик предназначен для контроля твердости гальванических покрытий (хром, медь, никель, цинк, олово); тонкостенных и малогабаритных изделий.

    Параметры изделия Подготовка изделия для замеров твердости
    Масса более 1 кг, толщина от 2 мм Дополнительная подготовка не требуется.
    Масса менее 1 кг  Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой).
    Толщина менее 2 мм Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой).
    Шероховатость поверхности 0,8 Ra Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений.

    ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа Н, уточните дату производства прибора.

    Применение датчика без защитной насадки:

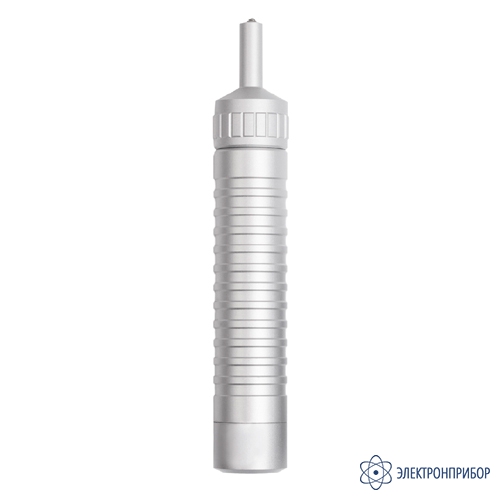

    Функционально датчик состоит из корпуса и защитной насадки. Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров. При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.

    Тип датчика Диаметр отверстия/паза от, мм Глубина отверстия/паза до, мм
    с носиком (обычный вид) без носика с носиком (обычный вид) без носика
    Н 10 5 18 23

    Преимущества датчика тип Н к твердомерам серии ТКМ-459:

    • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
    • Пространственное положение датчика не влияет на результат измерения
    • Сверхмалая площадь зоны контроля - от 1 мм
    • Контроль в пазах и глухих отверстиях - от 5 мм
    • Практически незаметный отпечаток на «зеркальных» поверхностях
    • Малая чувствительность к кривизне поверхности, толщине и массе изделия
    • Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации;
    • Конструкция твердомеров серии ТКМ-459 предусматривает полную взаимозаменяемость датчиков!

  • Технические характеристики датчика тип Н к твердомерам серии ТКМ-459:

    Датчик Нагрузка *Масса/толщина/шероховатость изделия Длина/диаметр Масса Применение
    Датчик тип A 50H (5 кг) 1 кг/3 мм/Ra 1,6 148/26 мм 380 г Решение основной массы задач контроля
    Датчик тип Н 10H (1 кг) 1 кг/2 мм/Ra 0,8 148/26 мм 380 г Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово)
    Датчик тип С 100H (10 кг) 1 кг/4 мм/Ra 3,2 148/26 мм 380 г Изделия с шероховатостью поверхности до 5 класса
    Датчик тип K 50H (5 кг) 1 кг/3 мм/Ra 1,6 76/33 мм 280 г Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах
    Датчик тип AL 50H (5 кг) 1 кг/3 мм/Ra 1,6 194/26 мм 400 г Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

    *Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

    ВНИМАНИЕ!
    - Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
    - При дооснащении ранее купленного твердомера ТКМ-459 датчиком тип     Н, уточните дату производства прибора.

  • Комплект поставки Датчик тип Н

    № Наименование Количество
    1 Датчик тип Н 1

    ВНИМАНИЕ!
    - Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
    - При дооснащении ранее купленного твердомера ТКМ-459 датчиком тип Н, уточните дату производства прибора.
