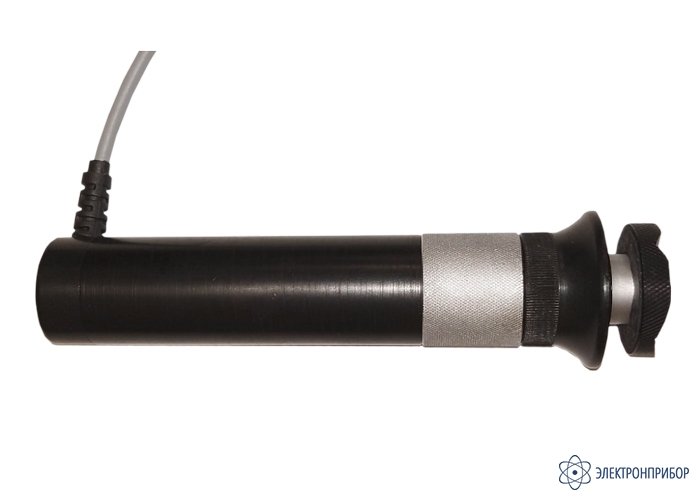

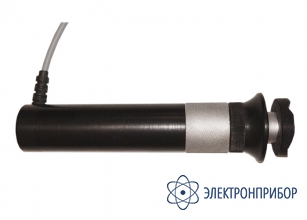

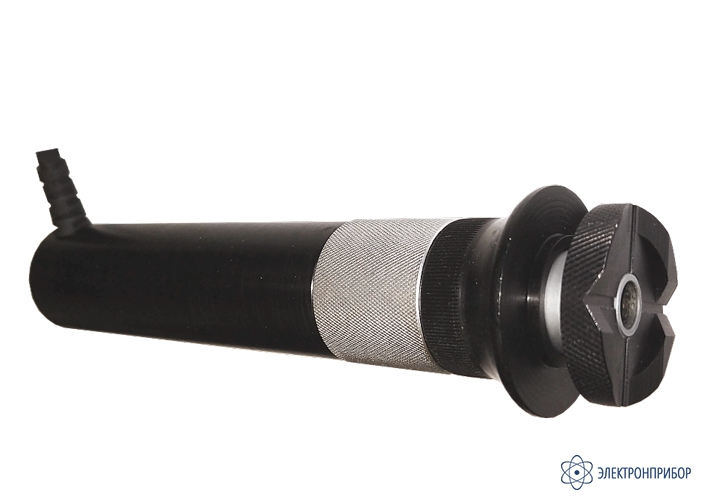

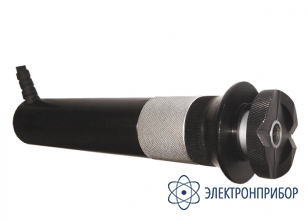

U-100N — измерительный преобразователь по методу UCI для твердомера Константа КТ

Код товара: 57372
  • Измерительный преобразователь по методу uci для твердомера константа кт U-100N Измерительный преобразователь по методу uci для твердомера константа кт U-100N Измерительный преобразователь по методу uci для твердомера константа кт U-100N

    Назначение измерительного преобразователя по методу UCI для твердомера Константа КТ U-100N:

    Измерительный преобразователь U-100N предназначен для контроля изделий с повышенной шероховатостью, плохо подготовленной грубой поверхностью.

    Описание измерительного преобразователя по методу UCI для твердомера Константа КТ U-100N:

    Преобразователи реализующие метод UCI получили широкое распространение как портативная замена стационарных твердомеров по Виккерсу в виду высокой степени корреляции измеренных данных. К тому же, в отличие от стационарных твердомеров по Виккерсу, не требуется оптическая оценка восстановленного отпечатка, что ускоряет скорость проведения испытаний. В случае применения преобразователей с нагрузкой 1 кг переносные твердомеры UCI оставляют отпечаток малого размера и глубины, что позволяет производить измерения относительно тонких покрытий, но также повышает требования к подготовке поверхности и структуре материала (шероховатость не должна превышать 30% глубины индентирования). В случае контроля твердости покрытий следует помнить, что глубина внедрения должна быть в 10 раз меньше толщины испытуемого покрытия. Также зачастую твердомеры по методу UCI применяются для контроля зоны теплового воздействия (HAZ) сварных соединений.

  • Технические характеристики измерительного преобразователя по методу UCI для твердомера Константа КТ U-100N:

    Параметр Значение
    U-10N U-50N U-100N
    Назначение Для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости Для контроля изделий с повышенной шероховатостью, плохо подготовленной грубой поверхностью
    Испытательная нагрузка, Н (кг) 10 (1) 50 (5) 100 (10)
    Минимальная толщина испытуемого образца, мм 2 2 2
    Минимальная масса испытуемого образца, в зависимости от конфигурации объекта контроля от 0,3 до 1 кг от 0,3 до 1 кг от 0,3 до 1 кг
    Диаметры отпечатков на изделиях, мм 0,058 0,130 0,180
    Глубина отпечатков на изделиях, мм 0,017 0,038 0,052
    Максимальная допустимая шероховатость поверхности, Ra, мкм 0,8 1,6 3,2
    Габариты Ø26 × 140 мм (Ø36 × 140 мм с плоской насадкой)
    Особенности Оставляет по сравнению с преобразователем U-50N существенно меньшую глубину и диаметр отпечатка Наилучшее соотношение величины отпечатка и удобства работы с преобразователем Меньшее влияние шероховатости и других параметров поверхности объекта контроля

  • Комплект поставки U-100N

    № Наименование Количество
    1 Измерительный преобразователь по методу UCI U-100N 1
