МТБ — комплект эталонных мер твердости

Код товара: 84593
  • 1054-08
    Комплект эталонных мер твердости МТБ Комплект эталонных мер твердости МТБ Комплект эталонных мер твердости МТБ Комплект эталонных мер твердости МТБ

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      1054-08 до 30.12.2026

    Назначение комплекта эталонных мер твердости МТБ:

    Эталонные меры твердости МТБ 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Бринелля.

    Меры МТБ внесены в Гос. реестр средств измерений РФ, поверка комплекта должна проходить 1 раз в 2 года.

    Комплект состоит из 3-х образцов общим весом 4,5 кг; поставляется с паспортом и свидетельством о первичной поверке.

    Требования к мерам твердости МТБ​:

    • строгое соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия»;
    • меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали;
    • на рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения;
    • на ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены;
    • меры должны быть полностью размагничены;
    • каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью;
    • набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.

    Особенности маркировки комплекта эталонных мер твердости МТБ:

    Фото Размещение маркировки на мере Должны присутствовать

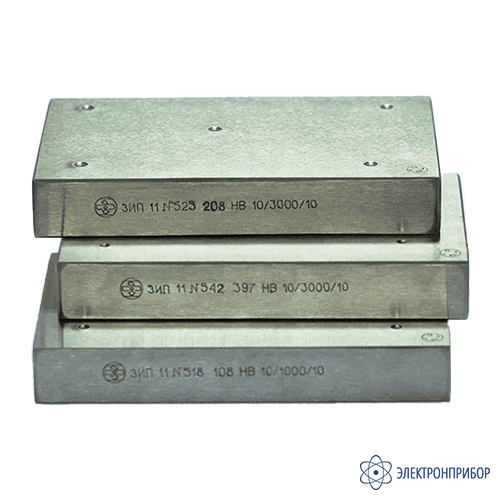

    на боковой поверхности  - месяц градуировки;
    - порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку;
    - обозначение шкалы твердости;
    - значение твердости меры

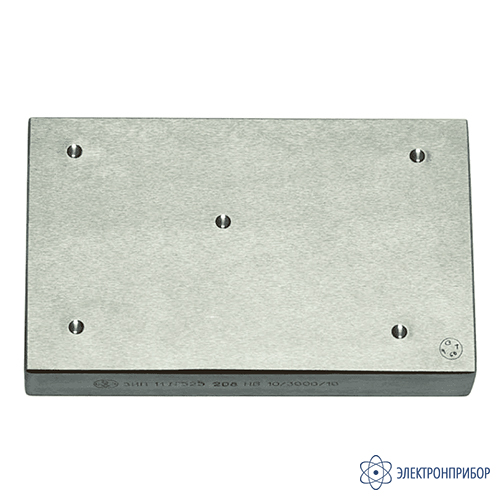

    на рабочей поверхности в правом углу, примыкающем к грани с маркировкой  - поверительное клеймо

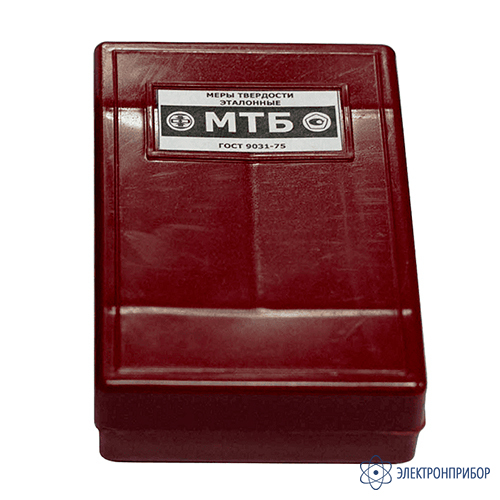

    на пластиковом футляре, в котором поставляется набор мер  - товарный знак предприятия-изготовителя;
    - наименование мер твердости;
    - обозначение настоящего стандарта

  • Технические характеристики комплекта эталонных мер твердости МТБ:

    Тип меры твердости по Бринеллю, МТБ
    Тип индентора Нагрузка, кгс (Н) Значение твердости меры в единицах твердости, НВ Размах, в единицах твердости, НВ
    (не более)
    Для шариков Ø 10 мм 3000 (29430) 400±50, 200±50 3,0
    Для шариков Ø 5 мм 750,0 (7357)
    Для шариков Ø 2,5 мм 187,5 (1839)
    Для шариков Ø 10 мм 1000,0 (9810) 100±25 4,0
    Для шариков Ø 5 мм 250,0 (2452)
    Для шариков Ø 2,5 мм 62,5 (613)
    Шероховатость поверхностей каждой меры твердости МТБ, Ra, мкм (не более)
    Тип индентора  Рабочей Опорной Боковых
    Для шариков Ø 10 мм 0,2 (0,32) 0,5 2,5
    Для шариков Ø 2,5 и 5 мм 0,15
    Габаритные размеры, мм
    Тип индентора  Длина ±1 Ширина ±1 Высота (не менее)
    Для шариков Ø 10 мм 120 75 16
    Для шариков Ø 5 мм 120 12
    Для шариков Ø 2,5 мм 60 40 6

  • Комплект поставки МТБ

    № Наименование Количество
    1 Комплект эталонных мер твердости МТБ: HB (100±25), HB (200±50), HB (400±50) 1
    2 Паспорт 1
