Аксессуары для твердомеров

МТВ — комплект эталонных мер твердости

Код товара: 84597
  • 1054-08
    Комплект эталонных мер твердости МТВ Комплект эталонных мер твердости МТВ Комплект эталонных мер твердости МТВ

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      1054-08 до 30.12.2026

    Назначение комплекта эталонных мер твердости МТВ:

    Эталонные меры твердости МТВ 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Виккерса.

    Меры МТВ внесены в Гос. реестр средств измерений РФ, поверка комплекта должна проходить 1 раз в 2 года.

    Комплект состоит из 4-х образцов общим весом 1,2 кг; поставляется с паспортом и свидетельством о первичной поверке.

    Требования к мерам твердости МТВ:

    • строгое соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия»;
    • меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали;
    • на рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения;
    • на ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены;
    • меры должны быть полностью размагничены;
    • каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью;

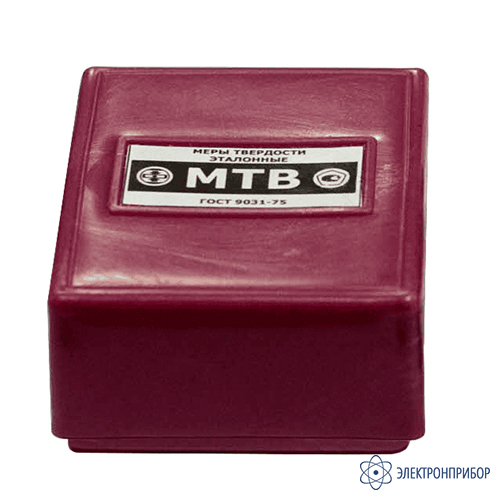

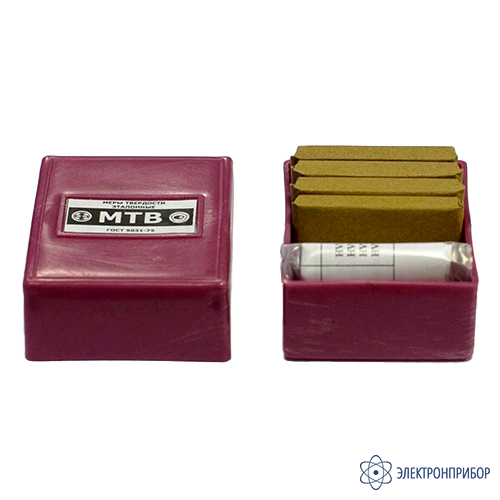

    • набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.

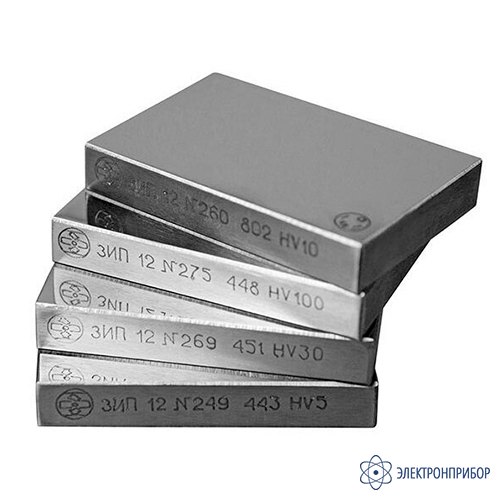

    Особенности маркировки комплекта эталонных мер твердости МТВ:

    Фото Размещение маркировки на мере Должны присутствовать
    на боковой поверхности  - месяц градуировки;
    - порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку;
    - обозначение шкалы твердости;
    - значение твердости меры
    на рабочей поверхности в правом углу, примыкающем к грани с маркировкой  - поверительное клеймо
    на пластиковом футляре, в котором поставляется набор мер  - товарный знак предприятия-изготовителя;
    - наименование мер твердости;
    - обозначение настоящего стандарта

  • Технические характеристики комплекта эталонных мер твердости МТВ:

    Тип меры твердости по Виккерсу, МТВ
    Нагрузка, кгс (Н) Значение твердости меры в единицах твердости, НV Размах, в единицах твердости, НV
    (не более)
    1 (9,8)
    2 (19,6)    		 450±75
    800±50    		 5,0
    5 (49,0)
    10 (98,1)    		 450±75
    800±50    		 3,0
    20 (196,2)
    30 (294,3)
    50 (490,5)
    100 (981,0)    		 450±75
    800±50    		 2,0
    Шероховатость поверхностей каждой меры твердости МТВ, Ra, мкм (не более)
    Рабочей Опорной Боковых
    0,04 0,5 2,5
    Габаритные размеры, мм
    Длина ±1 Ширина ±1 Высота (не менее)
    60 40 6

  • Комплект поставки МТВ

    № Наименование Количество
    1 Комплект эталонных мер твердости МТВ: HV5 (450±75), HV10 (800±50), HV30 (450±75), HV100 (450±75) 1
    2 Паспорт 1
