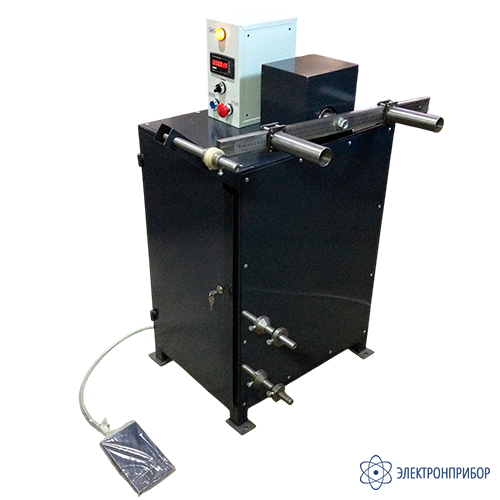

СНС-2 станок намотки секций статора
Код товара: 85312-
-
Гарантия
1 год
Назначение станка намотки секций статора СНС-2:
Станок намотки секций статора СНС-2 предназначен для намотки секций всыпных обмоток статоров асинхронных электродвигателей мощностью до 100 кВт.
Описание станка намотки секций статора СНС-2:

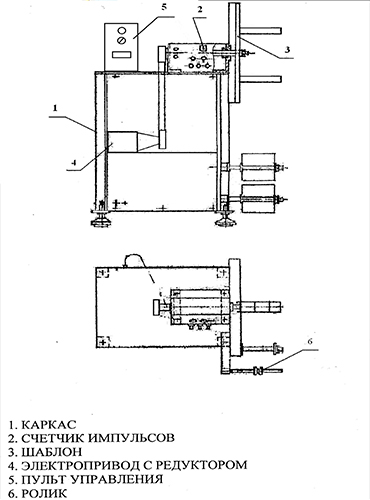

Станок СНС-2 состоит из каркаса (1), на верхней части которого расположена столешница, кронштейн, электрическая часть, шаблон (3). Вращение шаблона осуществляется от привода (4), состоящего из электродвигателя и клиноременного редуктора. Скорость намотки меняется за счет изменения передаточного соотношения на выходной вал путём перебрасывания приводного ремня на соответствующий шкив. На каждой ступени передачи обороты регулируются плавно, бесступенчато с педали управления. На пульте управления есть переключатель РЕВЕРС — изменение левого и правого вращения.
Описание работы системы управления
Для запуска станка в работу необходимо включить станок в сеть напряжением 220 В, перевести в положение ВКЛ автоматический выключатель в шкафе управления. При этом загорится лампа СЕТЬ, и начнут подсвечиваться цифры в регистре счетчика импульсов.
Станок имеет два режима работы:
- Остановка вращения по заданному числу оборотов: после включения станка и подготовки его к работе, кратковременно нажать на кнопку ПРОГ. на счетчике импульсов, при этом начнет мигать первый регистр чисел. С помощью стрелки вверх и влево ввести необходимое количество витков и снова кратковременно нажать на кнопку ПРОГ., после этого будут высвечиваться нули во всех регистрах. Задание числа витков выполнено. Для начала вращения необходимо нажать на педаль. Степень нажатия регулирует скорость вращения наматывателя: чем сильнее нажимаешь, тем быстрее начинается вращение. При вращении счетчик импульсов будет производить счет оборотов и по достижению заданного числа произойдет остановка электронного двигателя.
- Вращение без задачи числа витков: данный режим может использоваться, например, при перемотки катушек. Для этого на счетчики импульсов в режиме программирования нужно задать количество витков равное нулю. Процесс ввода описан выше. После этого при нажатии на педаль станок начнет вращение, но останов произойдет только после отпускания педали.
На шкафе управления есть тумблер РЕВЕРС, его назначение — менять направление вращения.
-
-
Технические характеристики станка намотки секций статора СНС-2:
Параметр Значение Диаметр обмоточных проводов, мм 0,15...2 Наибольшая длина провода в секции, см 120 Частота вращения, об/мин 5...130 Количество одновременно наматываемых проводов 2 катушки устанавливаются на установке, а 3 – в ящике или на козлах перед установкой Напряжение питания, В 220 Частота, Гц 50 Номинальная мощность, кВт 0,37 Условия эксплуатации:
- температура окружающего воздуха, °C
- атмосферное давление, мм рт. ст.
- влажность воздуха при температуре 25°C, %
от 15 до 40
от 630 до 800
80Габаритные размеры станка (В х Ш х Г), мм 1000 х 550 х 750 Масса, кг, не более 65 -
Комплект поставки СНС-2
№ Наименование Количество 1 Каркас станка СНС-2 1 2 Электропривод с клиноременным редуктором 1 3 Счетчик оборотов 1 4 Пульт управления (с частотным преобразователем) 1 5 Шаблон 1 -
