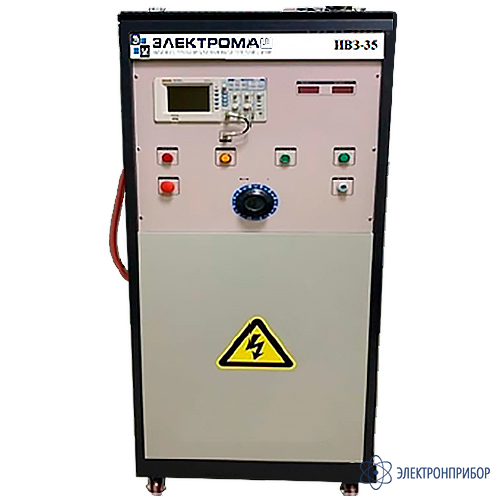

ИВЗ-35 — искатель витковых замыканий импульсный
Код товара: 84446-
Назначение искателя витковых замыканий импульсного ИВЗ-35:
Искатель витковых замыканий импульсный ИВЗ-35 предназначен для проверки межвитковой изоляции высоковольтных электродвигателей импульсным испытательным напряжением до 35кВ.
Искатель витковых замыканий импульсный ИВЗ-35 основан на принципе определения симметрии и баланса импеданса испытуемой обмотки или катушки электродвигателя. ИВЗ-35 использует метод сравнения формы волны напряжения импульсного напряжения при подачи высокочастотных высоковольтных импульсов на обмотки или катушки электродвигателя методом неразрушающего контроля. Формы сигналов можно наблюдать и анализировать на встроенном дисплее ИВЗ-35, что позволяет интуитивно, быстро и точно обнаруживать межвитковые короткие замыкания и различные нарушения импеданса в обмотках.
Искатель витковых замыканий импульсный ИВЗ-35 позволяет обнаруживать следующие нарушения изоляции:
- пробой изоляции между витками (межвитковое короткое замыкание);
- коронный разряд;
- обрыв обмотки;
- разница в количестве витков.
-
-
Технические характеристики искателя витковых замыканий импульсного ИВЗ-35:
Параметр Значение Напряжение питания 220 В ± 5%;
50 ± 2%Пиковое импульсного напряжения плавно регулируемое в диапазоне от 1,5 до 35 кВ Частота импульсов 6,25 Гц Показания пикового вольтметра от 0 до 35 кВ ± 5% Импульсная емкость 0,05 мкФ либо другое, по требованию заказчика Максимальная выходная энергия импульса 30 Дж Сопротивление изоляции сопротивление изоляции от клеммы питания до корпуса составляет ≥ 20 МОм Диэлектрическая прочность клемма питания, подключенная к корпусу, выдерживает испытание на минимальное выдерживаемое напряжение 1500 В / 50 Гц Температура окружающей среды от 0 до 35 градусов Относительная влажность ≤ 80% при 35 градусах Габариты 700×600×1600 мм Вес 140 кг Тип шкафный -
Комплект поставки ИВЗ-35
№ Наименование Количество 1 Искатель витковых замыканий импульсный ИВЗ-35 1 -
