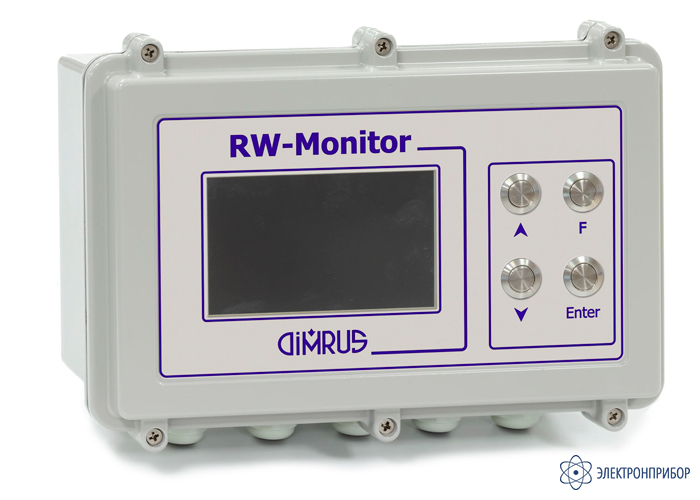

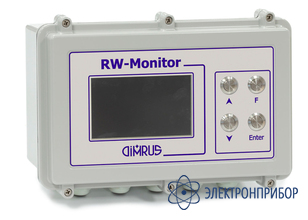

RW-Monitor — система мониторинга для контроля замыканий в обмотках роторов турбогенераторов

Код товара: 75163

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Производитель

  Димрус, Россия
Назначение системы мониторинга для контроля замыканий в обмотках роторов турбогенераторов RW-Monitor:

Нарушения изоляции обмотки ротора, приводящие к появлению витковых замыканий в обмотках роторов турбогенераторов, искажают форму распределения магнитного потока в зазоре и к появлению высших гармонических составляющих в магнитном потоке и выходном напряжении.

В конечном итоге появление и развитие этого дефекта в обмотке ротора может значительно снизить эффективность работы турбогенератора.

Сложность диагностирования нарушения изоляции в обмотке ротора заключается в том, что по обмотке протекает постоянный ток, величина которого регулируется в зависимости от режима работы генератора.

Прямой контроль активного сопротивления обмотки ротора, изменение которого тоже является признаком наличия замыканий, затруднено из-за наличия щеточного аппарата и сложности учета температурного изменения сопротивления обмотки.

По этой причине для контроля технического состояния изоляции обмоток роторов турбогенераторов используются специализированные системы мониторинга, которые при помощи встроенных в зазор турбогенератора датчиков магнитного потока определяют наличие короткозамкнутых витков в секциях обмотки ротора.

Такой системой мониторинга, предназначенной для контроля витковых замыканий в обмотках роторов турбогенераторов, является система RW-Monitor.

Состав поставки системы мониторинга включает в себя:
- Измерительный прибор RW-Monitor, программное обеспечение которого включает в себя все необходимые экспертные и диагностические алгоритмы обработки и анализа.
- Стационарный датчик марки RW-Sensor, предназначенный для контроля магнитного поля в зазоре.
- При значительном удалении прибора RW-Monitor от контролируемого турбоагрегата, превышающем 100 метров, используется дополнительный блок преобразования марки U/I. При помощи это блока выходной сигнал датчика RW-Sensor, имеющий размерность напряжения, преобразуется в стандартный помехозащищенный токовый интерфейс передачи данных 4-20mA.
Принцип работы системы мониторинга для контроля замыканий в обмотках роторов турбогенераторов RW-Monitor:

Первичный датчик системы мониторинга RW-Sensor для контроля магнитного потока в зазоре электрической машины монтируется на поверхности зубца статора турбогенератора.

При помощи экранированного высокотемпературного кабеля сигнал от датчика передается в измерительный прибор системы мониторинга RW-Monitor.

В приборе RW-Monitor производится регистрация сигнала от датчика, синхронная статистическая фильтрация и экспертный анализ полученной информации.

Выявление признаков наличия витковых замыканий в обмотке ротора в RW-Monitor производится комплексно с использованием нескольких диагностических алгоритмов:
- сравнением максимальных значений магнитного потока в зазоре на положительной и отрицательной полуволнах напряжения;
- на основе анализа параметров четных и нечетных гармоник в сигнале магнитного потока в зазоре турбогенератора;
- выявлением локальных различий в форме сигналов изменения магнитного потока при положительной и отрицательной полуволнах.
На основании такой многосторонней обработки исходной информации о магнитном потоке в зазоре турбогенератора в системе RW-Monitor достаточно надежно выявляется наличие витковых замыканий с указанием места нарушения изоляции обмотки.

Первичные сигналы и результаты встроенной в программное обеспечение экспертной диагностической системы показываются на графическом экране RW-Monitor.

Информация о выделенных признаках наличия витковых замыканий из системы мониторинга передаются в систему АСУ-ТП предприятия при помощи интерфейса RS-485, или по сети Ethernet с использованием оптического или проводного каналов связи.

Технические характеристики системы мониторинга для контроля замыканий в обмотках роторов турбогенераторов RW-Monitor:

Параметр	Значение
Размеры корпуса прибора	270х210х100
Рабочая температура прибора, °C	-20 ÷ +60
Напряжение питания, В AC	220
Размеры датчика, мм	147х28х4
Рабочая температура датчика, °C	-20 ÷ +125

Комплект поставки RW-Monitor

№	Наименование	Количество
1	Система мониторинга для контроля замыканий в обмотках роторов турбогенераторов RW-Monitor	1
