ИДО08, ИДО 08

Приборы контроля состояния электрических машин

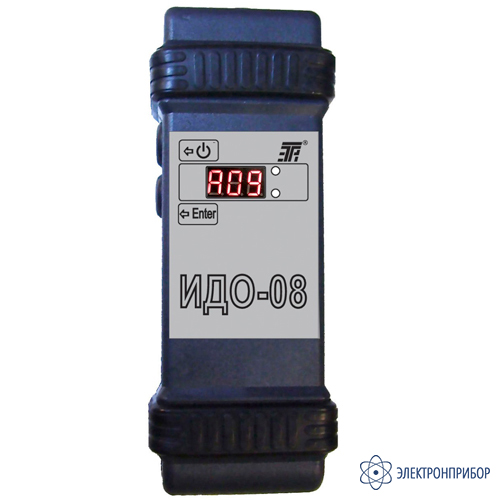

ИДО-08 — индикатор дефектов обмоток электрических машин

Код товара: 74537
  • в наличии

    • Гарантия

      2 года

    • Производитель

      ТЭТРА

    Назначение индикатора дефектов обмоток электрических машин ИДО-08:

    ИДО-08 – это портативный прибор, предназначенный для контроля обмоток электрических машин.

    ИДО-08 обеспечивает проверки:

    • трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
    • катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
    • состояния изоляции обмоток относительно корпуса машины и между обмотками;
    • последовательности фаз обомок трехфазных двигателей и источников их питания.

    ИДО-08 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

    Принцип работы индикатора дефектов обмоток электрических машин ИДО-08:

    • при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
    • при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
    • при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм);
    • при проверке последовательности фаз обмоток трехфазных двигателей трехфазная система напряжений на выводах обмотки исследуемого двигателя генерируется вращением его ротора вручную;
    • при проверке последовательности фаз источника питания трехфазного двигателя анализируется трехфазная система напряжений, которые генерируются на зажимах соединительного кабеля индикатора, размещенных на поверхности изоляции фазных проводов источника питания (без контакта с проводниками).

  • Технические характеристики индикатора дефектов обмоток электрических машин ИДО-08:

    Параметр Значение
    Контролируемые параметры:
    - при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз
    - при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз
    - при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий
    коэффициент несимметрии фазных токов (Кр)

    ток в проверяемой катушке

    сопротивление изоляции (Rи)
    Контролируемый диапазон Кр, % 0-99
    Контролируемый диапазон Rи, МОм 0-500
    Выходное постоянное напряжение при измерении Rи, В 1000±100
    Индикация светодиодная
    Питание автономное или от внешнего блока питания
    Напряжение питания, В 5
    Потребляемая мощность, Вт, не более 4
    Габаритные размеры, мм 205х80х50
    Масса *, кг, не более 0,4
    Рабочее положение произвольное
    Параметры внешнего блока питания:
    - номинальное постоянное напряжение на выходе, В
    - номинальный ток на выходе А
    - номинальное переменное напряжение на входе, В
    5
    1
    220

    *указана масса индикатора с аккумулятором, масса комплекта поставки составляет 0,67 ± 0,04 кг.

    Таблица для сравнения функциональных возможностей приборов диагностики обмоток электрических машин:

    Наименование проверки Наименование прибора
    ИДО-06 ИДО-07 ИДО-08 ИДВИ-04 ИДВИ-05
    Проверка трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз + + + - +
    Проверка катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий - + + + +
    Проверка полюсных катушек на наличие межвитковых замыканий - - - + +
    Проверка износа межвитковой изоляции трехфазных всыпных обмоток - - - - +
    Проверка катушек обмоток, уложенных в пазы, на возможность возникновения межвитковых замыканий при повышенном напряжении - - - + -
    Проверка короткозамкнутых роторов на наличие обрывов стержней - - - - +
    Проверка состояния изоляции обмоток относительно корпуса и между обмотками + + + + +
    Проверка последовательности фаз обмоток трёхфазных двигателей и источников их питания - - + - -

  • Комплект поставки ИДО-08

    № Наименование Количество
    1 Индикатор дефектов обмоток электрических машин ИДО-08 1
    2 Аккумулятор (Li-Ion, тип 14500), шт 1
    3 Кабель соединительный 1
    4 Индукционный датчик 1
    5 Провод соединительный 2
    6 Блок питания 1
    7 Кабель USB Type – C 1
    8 Руководство по эксплуатации 1
    9 Футляр 1
