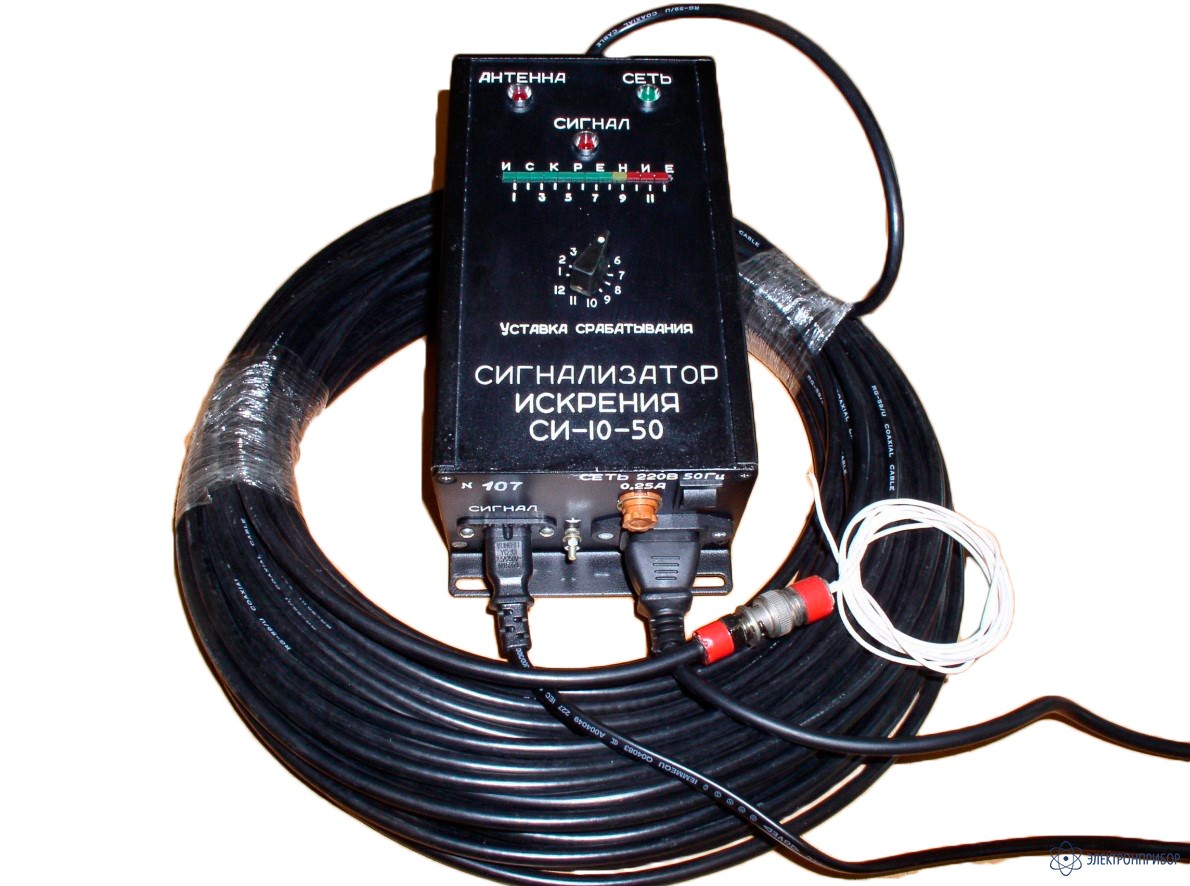

СИ-10-50 — устройство сигнализации искрения в щеточно-контактном аппарате электрических машин

Код товара: 39094

Описание
Характеристики
Комплектация
Показать всё

- Гарантия

  12 месяцев
Назначение устройства сигнализации СИ-10-50:

СИ предназначен для непрерывного контроля щеточно-контактных аппаратов (ЩКА) главного генератора или возбудителя и своевременного предупреждения о недопустимом уровне искрения в щеточно-контактном аппарате турбо- и гидрогенераторов, электродвигателей и генераторов постоянного тока (сигнализации о повышенном искрении на одной или нескольких щетках). При появлении искрения выше уставки срабатывания устройство выдает сигнал на щит управления.

Устройство состоит из приборного блока, антенны и коаксиального кабеля типа РК. Антенна устанавливается непосредственно под кожухом щеточно-контактного аппарата (ЩКА), а приборный блок – в месте, удобном для персонала станции (камера возбуждения, газовый пост…), кабель связи с антенной – до 50 м.

СИ является восстанавливаемым изделием и относится к стационарному оборудованию, эксплуатируемому в производственных помещениях электростанции.

Устройство прошло успешные испытания по программе РАО ЕЭС России, запатентовано и имеет сертификат соответствия.

Особенности устройства сигнализации СИ-10-50:
- высокая чувствительность устройства (даже на «темновое искрение»);
- отсутствие гальванического подключения к системе возбуждения;
- надежность, простота монтажа и эксплуатации;
- устойчивость к помехам от систем возбуждения;
- универсальность и возможность работать с любыми системами возбуждения;
- адаптированность выходного сигнала к различным схемам сигнализации на БЩУ или ЦЩУ;
- возможность изменения уставки срабатывания (12 уровней);
- возможность подключения устройства к регистрирующему прибору или к компьютеру (имеет потенциальный (0-10В) и токовый (0-5 мА) выходы);
- цепь сигнализации имеет нормально разомкнутые «сухие» контакты;
- опция ИОС (индикатор отсутствия сигнала связи с антенной);
- опция наружной регулировки связи с антенной.

Технические характеристики устройства сигнализации СИ-10-50:

Параметр	Значение
Выход	токовый или потенциальный
Цепь сигнализации	"сухой" нормально разомкнутый контакт
Длина кабеля связи	до 50 м
Потребляемая мощность	10 Вт
Питание	220 В, 50 Гц
Габаритные размеры приборного блока	185х105х70 мм
Масса	0,5 кг

Комплект поставки СИ-10-50

№	Наименование	Количество
1.	Приборный блок	1
2.	ВЧ кабель связи с антенной (25 м), (длина по согласованию с Заказчиком)	1
3.	Антенна	1
4.	Шнур питания	1
5.	Шнур сигнализации	1
6.	Шнур для выхода на ПК	1
7.	Техническое описание и инструкция по эксплуатации	1
