ПрофКиП ТДО-08 — тестер дефектов обмоток электрических машин (встроенный мегаомметр)
Код товара: 82303-
-
Гарантия
1 год
-
Производитель
Назначение тестера дефектов обмоток электрических машин (встроенного мегаомметра) ПрофКиП ТДО-08:
Тестер дефектов обмоток электрических машин ПрофКиП ТДО-08 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:
- междувитковых замыканий;
- последовательности чередования фаз обмоток трехфазных двигателей и источников их питания;
- междувитковых замыканий катушек, уложенных в пазы;
- обрыва фазы;
- неправильного соединения фаз;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями тестеров ТДО-07 являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В.
Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).
Основные отличия и особенности приборов серии ПрофКиП ТДО:
Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения.
Принцип работы тестера дефектов обмоток электрических машин (встроенного мегаомметра) ПрофКиП ТДО-08:
Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:
При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий принцип работы индикатора базируется на индуцировании импульсной ЭДС в проверяемой катушке. В случае наличия в последней короткозамкнутых витков (КЗВ) происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним.
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).
-
-
Технические характеристики тестера дефектов обмоток электрических машин (встроенного мегаомметра) ПрофКиП ТДО-08:
Параметр Значение Контролируемые параметры При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн) При проверке трехфазных обмоток, уложенных в пазы на наличие междувитковых замыканий, обрыва фазы коэффициент несимметрии фазных токов Кн При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи) Контролируемый диапазон Кн, % 0 - 99 Контролируемый порог Rи, МОм 0,5-500 Выходное постоянное напряжение при измерении Rи, В 1000 ±100 Общие характеристики Питание автономное (встроенный аккумулятор), внешний БП Напряжение питания внешнего источника, В 5±1 Напряжение питания встроенного аккумулятора, В 3,7 Емкость, мАч 3400 Рабочее положение произвольное Автоотключение 5 минут Индикация цифровая (OLED дисплей) Габаритные размеры, мм 220 х 110 х 35 Масса (не более), кг 0,4 -
Комплект поставки ПрофКиП ТДО-08

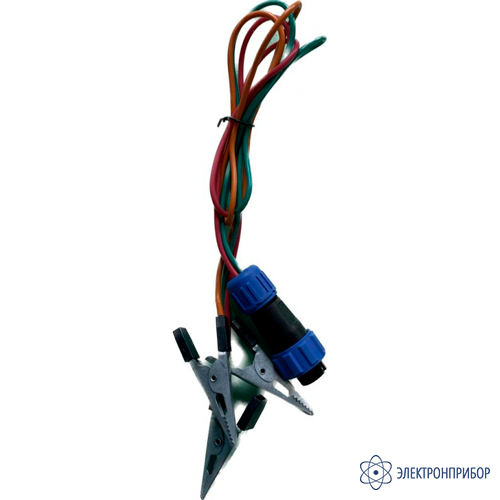

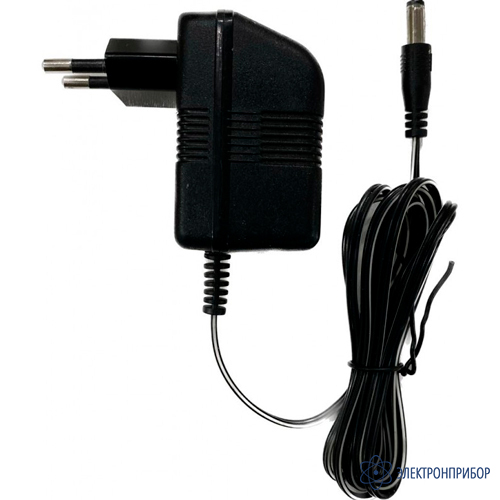

№ Наименование Количество 1 Тестер дефектов обмоток электрических машин (встроенный мегаомметр) ПрофКиП ТДО-08 1 2 Кабель для проверки обмоток 1 3 Кабель для проверки сопротивления изоляции 2 4 Индукционный датчик 1 5 Блок питания 5 В 1 6 Аккумулятор 3,7 В 3400 мАч (интегрирован в корпус прибора) 1 7 Руководство по эксплутатации 1
