Приборы контроля состояния электрических машин

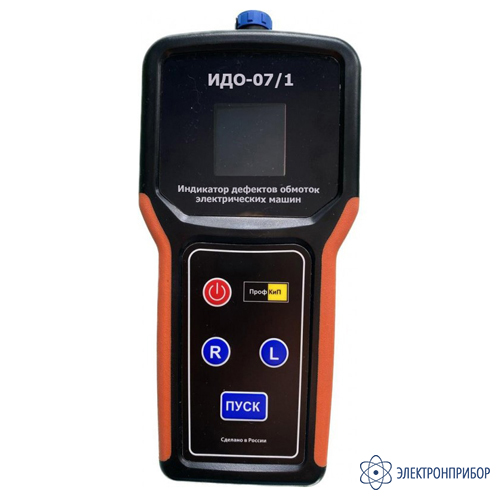

ПрофКиП ИДО-07/1 — индикатор дефектов обмоток электрических машин

Код товара: 80642
  • 93892-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93892-24 до 22.11.2029

    • Производитель

      ПрофКИП

    Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07/1:

    Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-07/1 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

    • междувитковых замыканий;
    • междувитковых замыканий в катушках, уложенных в пазы;
    • обрыва фазы;
    • неправильного соединения фаз в трехфазных обмотках;
    • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

    Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от 500 В до 1 кВ.

    Климатическое исполнение – УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40°С).

    Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-07 украинского производства.

  • Технические характеристики индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07/1:

    Параметр Значение
    Контролируемые параметры: при проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн)
    При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий ток в проверяемой катушке
    При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)
    Контролируемый диапазон Кн, %   0-99
    Контролируемый порог Rи, МОм 0,5
    Выходное постоянное напряжение при измерении Rи, В       1000 ±100
    Величина Кн при замыкании одного витка в фазе, %, не менее 10
    Питание   автономное или от внешнего блока питания
    Напряжение питания внешнего источника, В   5±1
    Напряжение питания встроенного аккумулятора, В  3,7
    Емкость, мАч 3 400
    Рабочее положение произвольное
    Автоотключение 5 мин
    Индикация цифровая (OLED дисплей)
    Габаритные размеры, мм 215х110х35
    Масса (не более), кг 0,35

  • Комплект поставки ПрофКиП ИДО-07/1

    № Наименование Количество
    1 Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-07/1 1

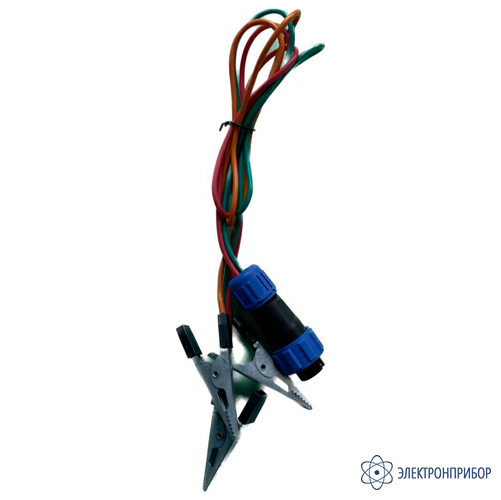

    2 Кабель соединительный 1

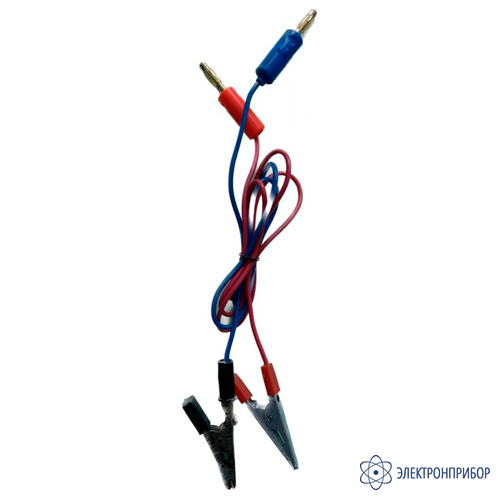

    3 Провод соединительный 2

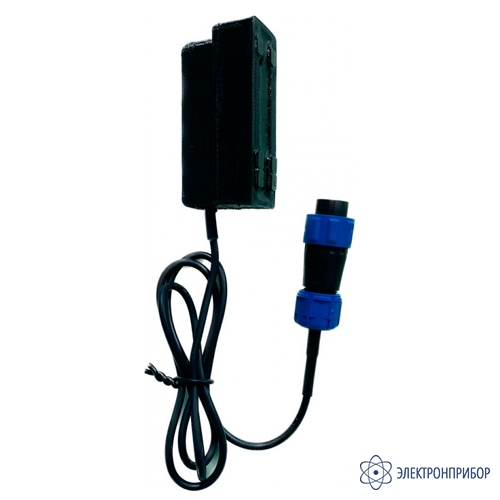

    4 Датчик индукционный 1

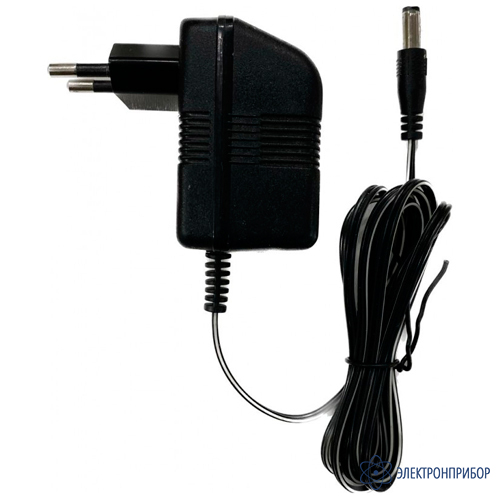

    5 Блок питания 5 В 1
    6 Аккумулятор 3,7 В 3400 мАч (интегрирован в корпус прибора) 1
    7 Футляр 1
    8 Руководство по эксплуатации 1
