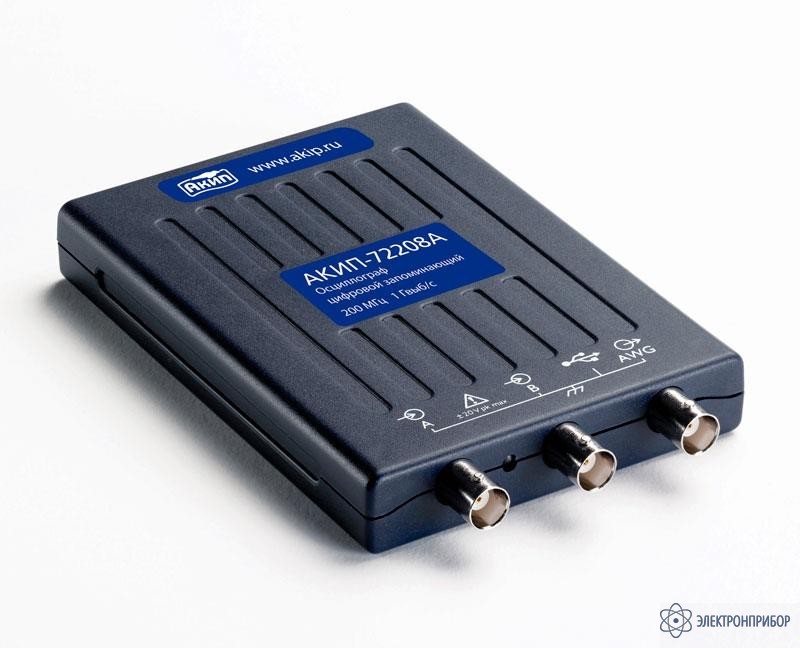

АКИП-72206A — USB-осциллограф

Код товара: 34103
  • 63649-16

    • Гарантия

      5 лет

    • Госреестр СИ РФ

      63649-16

    • Производитель

      АКИП

    Особенности USB-осциллографа АКИП-72206A

    • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ / СПФ) + анализ последовательных данных
    • Осциллограф: 2 канала
    • Полоса пропускания: 50 МГц
    • Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
    • Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
    • Макс. объем памяти: от 8 кБ до 48 кБ
    • Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка / Zoom (x50.000)
    • НЧ фильтр в полной полосе пропускания
    • Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
    • Функциональный генератор (до 1 МГц / ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
    • Формирование сигналов СПФ/ AWG(до 1 МГц / ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ
    • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ
    • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
    • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
    • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
    • Допусковый контроль (тест по маске)
    • Интерфейс USB 2.0 (управление от внешнего ПК)
    • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32 / 64 битн.)
    • Ультракомпактность, масса 0,2 кг
    • Гарантия 5 лет

  • Технические характеристики USB-осциллографа АКИП-72206A

    Параметр Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число входных каналов 2
    Полоса пропускания (-3 дБ) 0…50 МГц
    Коэф. отклонения (Коткл.) 10 мВ/дел…4 В/дел
    Вид входа 1 МОм: открытый, закрытый
    Погрешность установки Коткл. ± 3 % от полной шкалы
    Время нарастания ≤ 7 нс
    Входное сопротивление 1 МОм / 13пФ
    Макс. входное напряжение ± 20 В
    Защита входа ± 20 В (DC + ACпик)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв.) 2 нс … 5000 с/дел
    Погрешность установки Кразв. ± 50 ppm (± 0,005 %)
    Режимы работы Основной, ZOOM окно, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Любой из 2-х каналов (A/B)
    Условия запуска развертки Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант
    Режим запуска Однокр., ждущий, автоколебательный, без синхронизации, эквивалентный
    Уровень запуска в полном диапазоне входного напряжения
    АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит (12 бит в режиме ERES)
    Частота дискретизации (однокр. сигнал) 1 кан. - 500 МГц
    2 кан. - 250 МГц
    Эквив. част. дискретизации 5 ГГц
    Длина памяти (при объедении) 32 кБ
    Интерполяция Линейная, Sin (X)/ х
    Режимы сбора данных Выборка, послесвечение, цифровой самописец (ROLL)
    КУРС. ИЗМЕРЕНИЯ
    Функции Δ U; Δ T; 1/Δ T
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Статистика Максимум, минимум, среднее, СКО
    МАТЕМАТИКА
    Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
    Операторы Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи)
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0…50 МГц
    Индикация спектрограммы Амплитуда, среднее значение, удержание пика
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    Глубина БПФ (точек) 128…1.048.576 точек (1 М)
    ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
    Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, бел. шум, ПСП/ PRBS
    Диапазон частот 0,03 Гц … 1 МГц
    Разрешение ЦАП 12 бит
    Выходной уровень ±2 В
    Выходное сопротивление 600 Ом
    Погрешность уст. ± 1% от полной шкалы
    ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ - AWG
    Частота дискретизации 20 МГц
    Длина памяти СПФ 8 кБ
    Разрешение ЦАП 12 бит
    Выходной уровень ±2 В
    Диапазон частот > 1 МГц
    Время нарастания < 120 нс
    ДЕКОДИРОВАНИЕ ПОСЛЕД. ДАННЫХ
    Формат данных CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay
    ДОПУСКОВЫЙ КОНТРОЛЬ
    Статистика (Годен/ Не годен) В допуске, не в допуске, общее кол-во тестов
    ОБЩИЕ ДАННЫЕ
    Источник питания USB порт
    Интерфейс USB 2.0 (совместимый с USB 3.0/1.1)
    Габаритные размеры 142 × 92 × 19 мм
    Масса, не более 0,2 кг

  • Комплект поставки АКИП-72206A

    № Наименование Количество
    1. USB-осциллограф АКИП-72206A 1
    2. Кабель USB 1
    3. ПО 1
    4. Руководство по эксплуатации на CD- диске 1
    5. Пробник 2
