Портативные калибраторы электрических сигналов

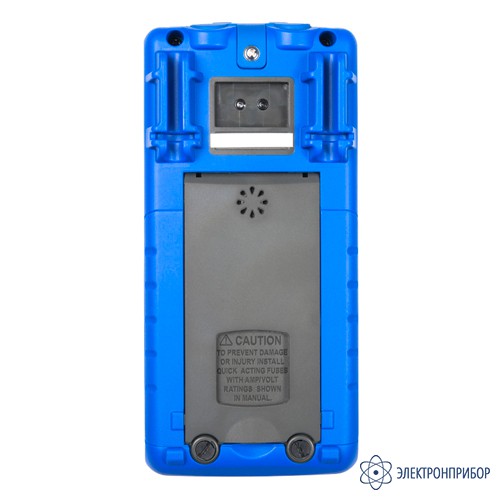

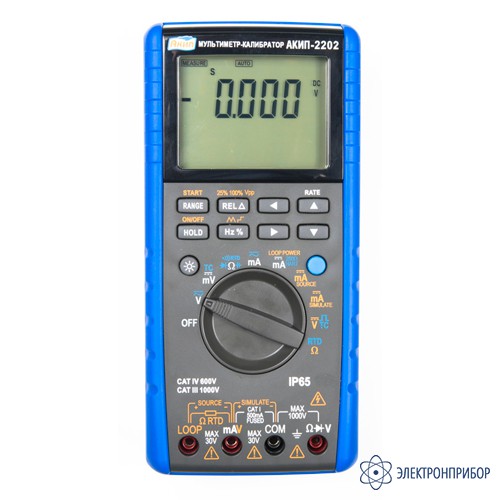

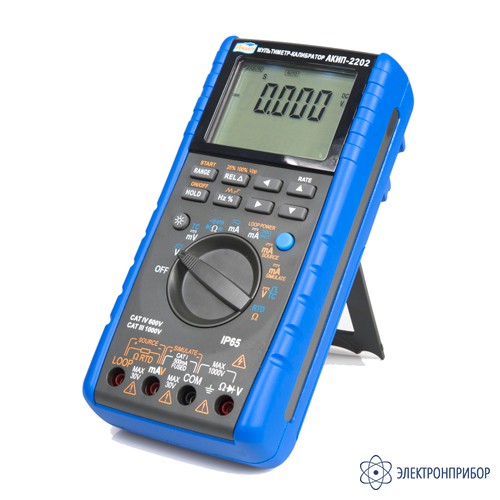

АКИП-2202 — мультиметр-калибратор
Код товара: 45776-
Сертификаты
Описание мультиметра-калибратора АКИП-2202:
Мультиметр-калибратор процессов АКИП-2202 объединяет в себе два наиболее часто используемых любым техническим специалистом прибора. Он представляет собой комбинацию цифрового мультиметра и универсального калибратора петли тока в одном портативном корпусе. В отличие от предыдущей модели в серии в режиме «Мультиметр» прибор дополнительно оснащен функцией измерения ёмкости/ C до 100 мФ.
Применение АКИП-2202 исключает необходимость иметь под рукой при диагностике и эксплуатационном контроле набор других тестеров и специализированных приборов для отладки.
Калибратор АКИП-2202 поддерживает функцию калибровки петли при использовании внешнего источника постоянного тока 24 В. Встроенный резистор 250 Ом позволяет осуществлять калибровку HART-устройств (использовать как калибратор токовой петли). Данный режим востребован при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.
Диагностика датчиков облегчена генерированием сигнала с автоматическим линейно-пилообразным и дискретно нарастающим изменением уровня. Быстрая проверка линейности параметров возможна с помощью встроенной функции нарастания в диапазоне 25%...100% с шагом 25% (по току).
Особенности мультиметра-калибратора АКИП-2202:
- Малогабаритный комбинированный прибор «2 в 1»: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
- Базовая погрешность 0,1% (DCV);
- Измерительные функции («мультиметр»): постоянное и переменное напряжение (DCV/ ACV), постоянный и переменный ток (DCA/ ACA), сопротивление, частота, коэффициент заполнения, ёмкость, прозвонка, тест диодов, температура (термопара/ термосопротивление RTD), автоматическая компенсация холодной стороны термопары;
- Режим относительных измерений (Rel/Δ);
- Выходные функции («источник»): постоянное напряжение (DCV), постоянный ток (DCA), сопротивление, частота (набор прямоугольных импульсов), термопара, термосопротивление, калибратор петли тока с внешним источником 24 В (XMT), встроенный резистор 250 Ом (HART), автоматическая компенсация холодной стороны термопары;
- ЖК-экран (две шкалы), максимальная индикация 5 знаков (ток), до 20 изм/с;
- Подсветка дисплея, индикация перегрузки (OL);
- Батарейное питание, индикатор заряда батарей;
- Функция автоматического отключения питания;
- Безопасность: до 600 В/ кат IV, до 1000 В/ кат III;
- Пыле-, влагозащищенное исполнение (IP65).
-
-
Технические характеристики мультиметра-калибратора АКИП-2202:
Предел Диапазон измерений Разрешение Погрешность ФУНКЦИЯ "ИЗМЕРЕНИЕ" (МУЛЬТИМЕТР) Постоянное напряжение, DCV 50 мВ - 55 мВ...55 мВ 0,01 мВ 0,1%+4 емр* 500 мВ - 550 мВ...550 мВ 0,1 мВ 0,1%+4 емр 5 В - 5,5 В...5,5 В 1 мВ 50 В - 55 В...55 В 10 мВ 500 В - 550 В...550 В 0,1 В 1000 В - 1000 В...1000 В 1 В Переменное напряжение1, ACV (20 - 1000 Гц) 5 В 0...5,500 В 1 мВ 0,5%+4 емр (< 400 Гц) 5%+4 емр (> 400 Гц) 50 В 0...55,00 В 10 В 0,5%+4 емр 500 В 0...550,0 В 0,1 В 1000 В 0...750 В 1 В Постоянный ток, DCA 50 мА - 55,000 мА ... 55,000 мА 0,001 мА 0,1%+5 емр 500 мА - 500,00 мА...500,00 мА 0,01 мА Переменный ток, ACA (20-1000 Гц) 50 мА 0...55,000 мА 0,001 мА 0,5%+10 емр 500 мА 0...500,00 мА 0,01 мА Частота, F2 (от 0,7 Вскз) 10 Гц 0...9,9999 Гц 0,0001 Гц 0,02%+4 емр 100 Гц 0...99,999 Гц 0,001 Гц 1 кГц 0...999,99 кГц 0,01 Гц 10 кГц 0...9,99 99 кГц 0,0001 кГц 100 кГц 0...99,999 кГц 0,001 кГц Сопротивление, R 400 Ом 0...400 Ом 0,1 Ом 0,2%+4 емр 4 кОм 0 ...4 кОм 1 Ом 40 кОм 0...40 кОм 0,01 кОм 400 кОм 0...400 кОм 0,1 кОм 4 МОм 0...4,00 МОм 1 кОм 50 МОм 0...50,0 МОм 1 МОм 1%+4 емр Ёмкость, C 10 нФ 0...11 нФ 0,01 нФ 5%+50 емр 100 нФ 0...110 нФ 0,1 нФ 5%+5 емр 1000 нФ 0...1100 нФ 1 нФ 10 мкФ 0...11 мкФ 0,01 мкФ 100 мкФ 0...110 мкФ 0,1 мкФ 1000 мкФ 0...1100 мкФ 1 мкФ 10 мФ 0...11 мФ 0.01 мФ 5%+50 емр 100 мФ 0...110 мФ 0,1 мФ Коэффициент заполнения Duty% 10%...90% 0,1% 1% Тест диодов 2 В - 0,001 В 1%+10 емр Прозвонка (On/ Off) 500 Ом - 0,1 Ом ≤ 50 Ом Измерение температуры с помощью термопар, Tc R - 40...1760 °C 1 °C 0,5%+3 емр (<=100 °C)
0,5%+2 емр (>100 °C)S - 200...1760 °C B 400...1800 °C K - 200...1350,0 °C 0,5%+2 емр (<=-100 °C)
0,5%+1 емр (>-100 °C)E - 200...700,0 °C J - 200...950,0 °C T - 200 ...400,0 °C N - 200...1300,0 °C Измерение температуры с помощью термосопротивления, RTD PT100 - 200...850 °C 1 °C 0,5%+3 емр Cu50 - 50...150 °C * - ед. младшего разряда ФУНКЦИЯ "КАЛИБРАТОР" (ИСТОЧНИК) Предел Диапазон Разрешение Погрешность Примечание Постоянное напряжение, DCV 100 мВ - 10 мВ...110 мВ 10 мкВ 0,2%+4 емр Вых. Imax 0,5 мА 1000 мВ - 0,100 мВ...1100 мВ 100 мкВ Вых. Imax 2 мА 10 В - 1,000 В...11,000 В 1 мВ Вых. Imax 5 мА Постоянный ток, DCA 30 мА 0 мА...33,000 мА 1 мкА 0,2%+4 емр 20 мА, макс. 1кОм
30 мА, макс. 600 ОмПитание петли тока, LOOP 24 В пост (макс. I вых 35 мА) не прим. 10% Вых. Imax 35 мА Частота* (1,00...11 Вп-п) 100 Гц 1,0...110,0 Гц 0,1 Гц 0,2%+2 емр Прямоугольная форма, скважность 50% 1 кГц 0,1...1,100 кГц 1 Гц 10 кГц 1,0...11,0 кГц 0,1 кГц Имитация сопротивления 400 Ом 0 Ом...400,0 Ом 0,1 Ом 0,2%+4 емр диапазон тестового тока ±0,5...3 мА3 Имитация статической характеристики термопары R - 40...1760 °C 1 °C 0,2%+3 емр
0,2%+2 емр(<100 °C) S - 200...1760 °C B 400...1800 °C (>100 °C) K - 200...1370,0 °C 0,1 °C 0,2%+20 емр
0,5%+10 емр(<=-100 °C) E - 200...1000,0 °C J - 200...1200,0 °C T - 200 ...400,0 °C (>-100 °C) N - 200...1300,0 °C Имитация статической характеристики термосопротивления PT100 - 200...850 °C 0,1 °C 0,2%+6 емр тестовый ток ± 1 мА Cu50 - 50...150 °C Примечание:
1 - измерение TRMS – сигнал произвольной формы;
2 - при измерени частоты <3 Гц – показания на дисплее обнуляются;
3 - при токе 0,1...0,5 мА к эмулируемому значению сопротивления добавляется доп. погрешность (0,1 Ом);
* выдается набор прямоугольных импульсов заданной частоты и амплитуды в диапазоне допустимых настроек.Параметр Значение Общие характеристики Питание 6 В (4 шт. х 1,5 В, тип АА/ LR6) Условия эксплуатации 0... 40 °C (≤85%) Условия хранения -20... +600 °C (≤ 90%) Время прогрева 10 мин Исполнение МЭК 61010-1; максимальное напряжение вход – до 1000 Впик; выход – до 30В макс. (пост), класс IP65 Дисплей ЖКИ, 68 х 50 мм (2-х строчный) Скорость измерений 20 изм/с («Быстро»/ F), 5 изм/с («Медл.»/ S) Подсве тка Есть (10 с – зав. уставка), регулируется, предусмотрена возможность блокировки Автовыключение 10 минут (APO – зав. уставка), регулируется, предусмотрена возможность блокировки Ресурс батарей 100 ч (для всех измерений), режим Источник - 50ч, режим эмуляции т/петли (Source) - 2,5 ч Габаритны размеры 206 х 97 х 60 мм Масса 500 г. -
Комплект поставки АКИП-2202
№ Наименование Количество 1 Мультиметр-калибратор АКИП-2202 1 2 Измерительный провод красный 1 3 Измерительный провод черный 1 4 Пластиковые съемные наконечники 2 5 Зажим крокодил в резиновой изоляции красный 1 6 Зажим крокодил в резиновой изоляции черный 1 7 Предохранитель 2 8 Инструкция по эксплуатации (на CD-диске) 1 -
