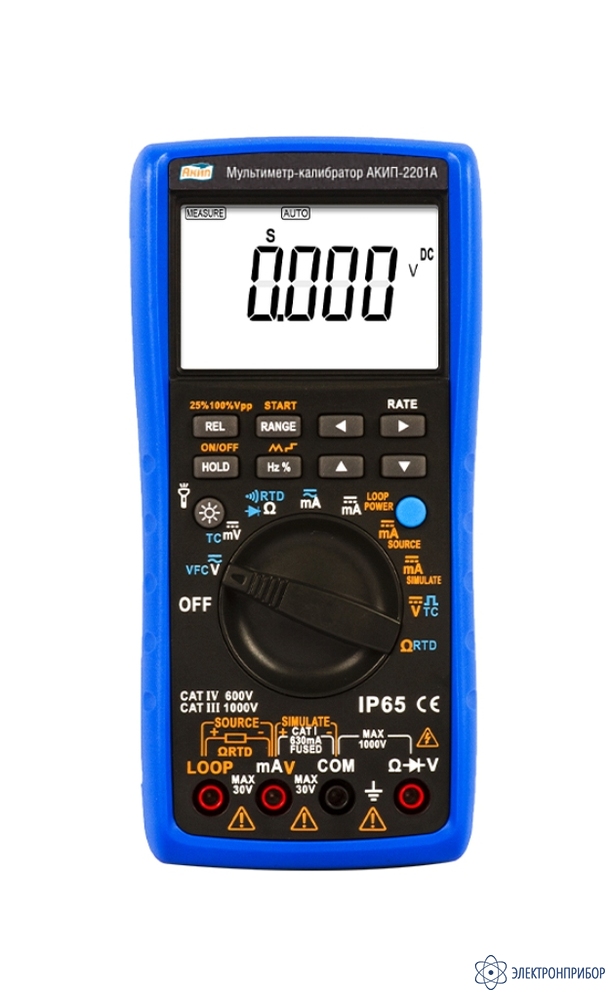

АКИП-2201А — мультиметр-калибратор

Код товара: 72813

Описание
Характеристики
Комплектация
Документы 1
Показать всё

в наличии
- Гарантия

  12 месяцев
- Производитель

  АКИП
Описание мультиметра-калибратора АКИП-2201А:

Мультиметр-калибратор процессов АКИП-2201А сочетает в себе два наиболее часто используемых любым техническим специалистом инструмента. Он представляет собой комбинацию универсального цифрового мультиметра и калибратора петли тока в одном цельном, надежном и портативном инструменте. Поэтому отпадает необходимость иметь под рукой при диагностике и эксплуатационном контроле целый набор других тестеров и специализированных приборов.

Имеется возможность работы АКИП-2201А в режиме «генерация постоянного тока в токовой петле» как с внутренним источником питания петли 24 В (Source Mode) в диапазоне значений тока от 0 до 33 мА, так и с питанием от внешнего источника питания 5-24 В постоянно (Simulate Mode). Данные функции калибровки петли тока / LOOP востребованы при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.

Особенности мультиметра-калибратора АКИП-2201А:
- «2 в 1»: малогабаритный комбинированный прибор: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
- базовая погрешность ± 0,2 %;
- измерительные функции: постоянное (до 1000 В) и переменное напряжение (до ~750 В) , постоянный и переменный ток (до 600 А мА), сопротивление, частота, коэффициент заполнения, термопара (Cu50), термосопротивление (Pt100 / Pt1000), прозвонка, тест диодов, автоматическая компенсация холодной стороны термопары;
- поддержка режима измерения переменного напряжения / ACV с фильтрацией (VCF);
- выходные функции: постоянное напряжение (до 10 В), постоянный ток (до 30 мА), сопротивление, частота, термопара, термосопротивление, калибратор петли тока с внешним источником (XMT), автоматическая компенсация холодной стороны термопары;
- большой 4-х разрядный индикатор (3 измерений в секунду);
- батарейное питание, индикатор заряда батарей;
- функция автоматического отключения питания.

Технические характеристики мультиметра-калибратора АКИП-2201А:

Режим "Измеритель"
Предел	Диапазон измерений	Разрешение (К)	Абсолютная погрешность
Постоянное напряжение, DCV
60 мВ	от - 60,00 мВ до + 60,00 мВ	0,01 мВ	± (0,002 × U_х + 4К)
600 мВ	от - 600,0 мВ до + 600,0 мВ	0,1 мВ
6 В	от - 6,000 В до + 6,000 В	0,001 В
60 В	от - 60,00 В до + 60,00 В	0,01 В
600 В	от - 600,0 В до + 600,0 В	0,1 В
1000 В	от - 1000 В до + 1000 В	1 В
Переменное напряжение, ACV (20-1000) Гц
6 В	от 0 В до 6,000 В	0,001 В	± 0,005 × U_х + 4К (для f < 400 Гц) ± 0,05 × U_х + 4К (для f > 400 Гц)
60 В	от 0 В до 60,00 В	0,01 В	± 0,005 × U_х + 4К
600 В	от 0 В до 600,0 В	0,1 В	± 0,005 × U_х + 4К
Переменное напряжение ACV с фильтрацией VCF
600 В	от 0 В до 600,0 В	0,1 В	± 0,05 × U_х + 10К
Сопротивление, R (OHM)
600 Ом	от 0 до 600,0 Ом	0,1 Ом	± 0,002 × R_х + 4К
6 кОм	от 0 до 6,000 кОм	1 Ом
60 кОм	от 0 до 60,00 кОм	0,01 кОм
600 кОм	от 0 до 600,0 кОм	0,1 кОм	± 0,005 × R_х + 4К
6 МОм	от 0 до 6,000 МОм	1 кОм	± 0,01 × R_х + 4К
60 МОм	от 0 до 60,00 МОм	0,01 МОм	± 0,02 × R_х + 4К
Постоянный ток, DCA
60 мА	от - 60,000 мА до + 60,000 мА	0,001 мА	± 0,002 × I_х + 4К
600 мА	от - 600,00 мА до + 600,00 мА	0,01 мА	± 0,002 × I_х + 4К
Переменный ток, ACA (20-1000) Гц
60 мА	от 0 мА до 60,000 мА	0,01 мА	± 0,005 × I_х + 10К
600 мА	от 0 мА до 600,00 мА	0,01 мА	± 0,005 × I_х + 10К
Частота ^*, F
10 Гц	от 0 до 9,9999 Гц	0,0001 Гц	± 0,002 × F_х + 4К
100 Гц	от 0 до 99,999 Гц	0,001 Гц
1 кГц	от 0 до 999,99 кГц	0,01 Гц
10 кГц	от 0 до 9,9999 кГц	0,0001 кГц
Коэффициент заполнения %
DUTY	10 % ... 90 %	0,1 %	1 %
Тест диодов (p-n)
2 В	-	0,001 В	1 % + 10К
Звуковая прозвонка
600 Ом	-	0,1 Ом	< 50 Ом (пороговое значение)
Измерение температуры с помощью термопар, Tc (погрешность без учета компенсации температуры холодного спая)
R	- 40 … 1760 °C	1 °C	0,5 % + 3К (<=100 °C) 0,5 % + 2 К (>100 °C) 0,5 % + 2 К (<=-100 °C) 0,5 % + 1 К (>-100 °C)
S	- 200 … 1760 °C
B	400 … 1800 °C
K	- 200 … 1350,0 °C
E	- 200 … 700,0 °C
J	- 200 … 950,0 °C
T	- 200 … 400,0 °C
N	- 200 … 1300,0 °C
Измерение температуры с Т / сопротивлением / RTD (погрешность без учета R соединительных проводов). Измерительный ток 1 мА.
PT100	-200…850 °C	1 °C	0,5 % + 3 емр
PT1000	-200…800 °C	1 °C
Cu50	от - 50…+150 °C	0,1 °C
Режим "Источник"
Предел	Диапазон измерений	Разрешение (К)	Абсолютная погрешность
Постоянное напряжение DCV
100 мВ ¹	от - 10,00 мВ до +110 мВ	0,01 мВ	± 0,002 × U_х + 4К
1000 мВ ²	от - 100,0 мВ до +1100,0 мВ	0,1 мВ
10 В ³	от - 1,000 В до +11,000 В	0,001 В
Постоянный ток DCI
30 мА ⁴	от + 0,001 мА до + 33,000 мА	0,001 мА	± 0,002 × I_х + 4К
Эмуляция передатчика SIMULATE
-30 мА ⁵	от - 0,001 мА до - 33,000 мА	0,001 мА	± 0,002 × I_х + 4К
Токовая петля (LOOP power)⁶
24 В	-	-	± 10 %
Частота ^* (FREQ.)
100 Гц	от 1 до 110 Гц	0,1 Гц	± 0,002 × F_х + 2К
1 кГц	от 0,100 до 1,100 кГц	1 Гц
10 кГц	от 1,0 до 11,0 кГц	100 Гц
Сопротивление (OHM)
400 Ом	от 0,1 до 400,0 Ом	0,1 Ом	± 0,002 × R_х + 4К ^**
Формирование статических характеристик термопар / TC ^***
R	от 0 до + 1760 °C	1 °C	± (0,002 × t_х + 3К) ≤ 100 °C ± (0,002 × t_х + 2К) > 100 °C
S	от 0 до + 1760 °C
B	от 600 до + 1820 °C
K	от - 200 до + 1372 °C	0,1 °C	± (0,002 × t_х + 2К) ≤ 100 °C ± (0,002 × t_х + 1К) > - 100 °C
E	от - 200 до + 1000 °C
J	от - 200 до + 1200 °C
T	от - 250 до + 400 °C
N	от - 200 до 1300 °C
Формирование статических характеристик термопреобразователя сопротивления RTD ^****
Pt100	от - 200 до +850 °C	0,1 °C	± (0,002 × t_х + 6К)
Cu50	от - 50 до +150 °C	0,1 °C	± (0,002 × t_х + 6К)
Примечание: ¹- максимальный выходной ток 0,5 мА; ²- максимальный выходной ток 2 мА; ³- максимальный выходной ток 5 мА; ⁴- максимальный выходной ток 20 мА на нагрузке 1 кОм; ⁵- максимальный выходной ток 30 мА на нагрузке 600 Ом; ⁶- максимальный выходной ток 35 мА; ^- выходной сигнал прямоугольной формы, скважность 50 % и амплитуда 1 - 11 В; ^- погрешность приведена без учета сопротивления соединительных проводов, измерительный ток 0,5 - 3 мА; ^- погрешность приведена без учета компенсации температуры холодного спая; ^**- погрешность приведена без учета сопротивления соединительных проводов, измерительный ток 1 мА.
Общие технические характеристики
Параметр		Значение
Питание		4,5 В, батареи 3 х 1,5 В тип АА (LR6) или аккумуляторы 3 х 1,2 В
Условия эксплуатации		0 … 50 °C (≤ 80 %)
Условия хранения		- 10 … 55 °C (≤ 90 %)
Дисплей		ЖКИ 68 х 36 мм (2-х строчный), максимальная индикация «6000»
Подсветка ЖКИ		Есть (с регулировкой длительности 0…6000 секунд, шаг 1 секунда)

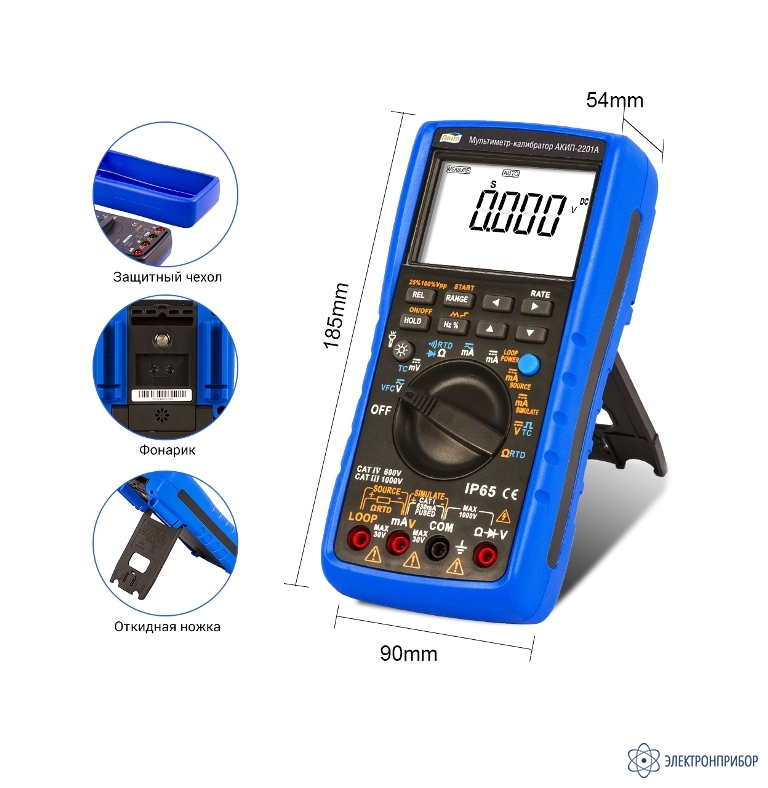

Габариты		185 х 90 х 54 мм
Масса		~ 500 грамм
Дополнительная погрешность Tc при изменении температуры окружающей среды ^*		х 0,1 от основной (указанной в таблицах выше)
^*Примечание: при изменении температуры окружающей среды на 1 °С в диапазоне 0 … 18 °С и 28 … 50 °С.

Сравнение параметров и отличия модификаций:

Параметр	АКИП-2201	АКИП-2201А
Измерение (мультиметр)
Дисплей ЖКИ	4 разряда (максимум «4000»)	4 разряда (максимум «6000»)
Диапазон ACV/DCV	400 В / 400 В	600 В / 1000 В
RTD	Pt100 / Cu50	Pt100 / Cu50 / Pt1000
Внутренний источник питания петли 24 В	Нет	Да
VFC функция	Нет	Да
Источник (калибратор)
DCV	100 мВ / 5 В	100 мВ / 1 В / 10 В
DCV разрешение	0,01 мВ / 0,1 мВ	0,01 мВ / 0,1 мВ /1 мВ
DCA	0 ~ 20 мА	0 ~ 30 мА
DC ток с нагрузкой	20 мА / 750 Ом	20 мА / 1 кОм
Питание	4 * 1,5 В тип-AAA	3 * 1,5 В тип-AA

Комплект поставки АКИП-2201А

№	Наименование	Количество
1	Мультиметр-калибратор АКИП-2201А	1
2	Измерительные провода	2
3	Зажимы типа крокодил	2
4	Предохранитель	4
5	Элементы питания AAA	4
6	Сумка-чехол	1
7	Руководство по эксплуатации	1
