Портативные калибраторы электрических сигналов

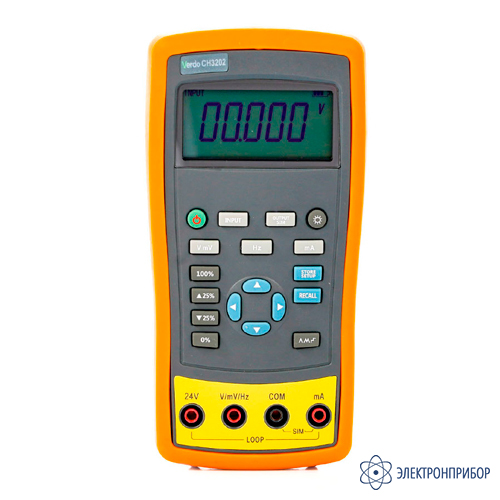

VERDO CH3202 — калибратор токовой петли с функцией измерения, 0,02%

Код товара: 85015
  • 93214-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93214-24 до 17.09.2029

    • Артикул

      279584

    Сертификаты

    Назначение калибратора токовой петли с функцией измерения, 0,02% VERDO CH3202:

    Профессиональный портативный калибратор VERDO CH3202 — это калибратор тока, напряжения и частоты с функцией измерения. Незаменимый прибор для тестирования, настройки, калибровки и ремонта устройств непосредственно в месте их установки. Это делает его универсальным решением для проведения сервисных работ удаленных объектов промышленной автоматики и контрольно-измерительных систем.

    Высокая точность прибора до 0,02% при измерении и генерации напряжения, сигналов токовой петли, частотных приводов, плюс батарейное питание и небольшой вес делают его идеальным выбором для сервисных служб, обслуживающих важные промышленные предприятия и агрегаты. VERDO CH3200 вполне заменит популярный калибратор токовой петли Fluke 715.

    Особенности калибратора токовой петли с функцией измерения, 0,02% VERDO CH3202:

    • встроенный источник питания токовой петли;
    • имитация передатчика 4-20 мА;
    • ручное и автоматическое пошаговое и пилообразное изменение выходного сигнала;
    • быстрая калибровка и проверка параметров с функцией изменения с шагом 25%;
    • сохранение и вызов настроек из памяти прибора;

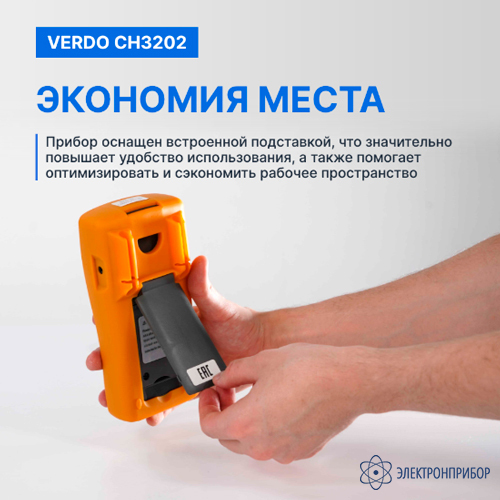

    • защитный противоударный хольстер;
    • настраиваемый режим автовыключения;
    • измерение/воспроизведение силы постоянного тока (от 0 до 24 мА) с погрешностью до 0,02%;
    • измерение/воспроизведение напряжения постоянного тока (от 0 до 30В/11В) с погрешностью до 0,02%;
    • измерение/воспроизведение частоты до 19 кГц с погрешностью до 0,01%;

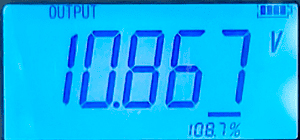

    • 5-разрядный ЖК-дисплей с подсветкой с отображением режимов работы прибора.

    Описание калибратора токовой петли с функцией измерения, 0,02% VERDO CH3202:

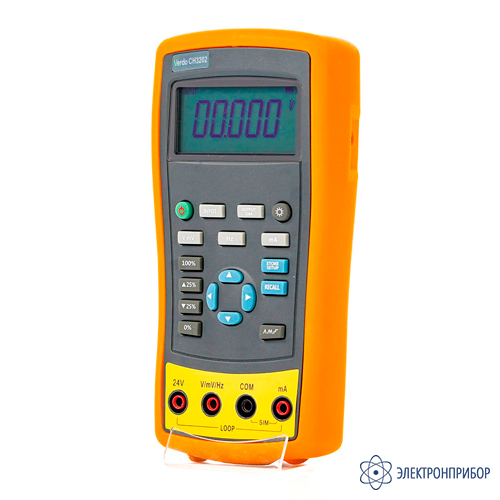

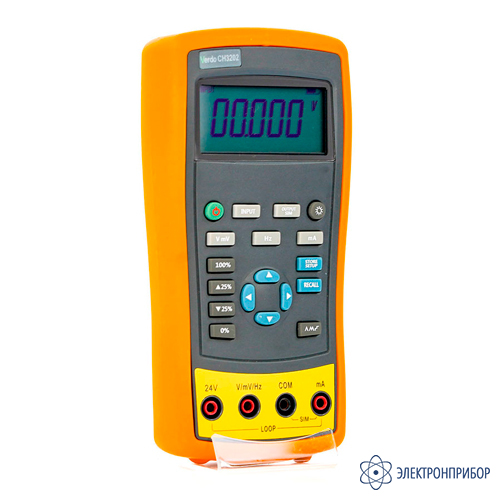

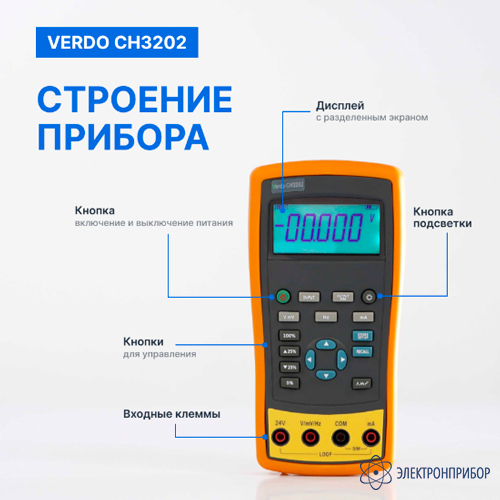

    Входные разъемы

    1. Разъем для зарядки.
    2. Терминал для тока.
    3. COM-терминал.
    4. Клемма V, mV, Hz.
    5. Клемма 24 В.

    Выбор режимов измерения и калибровки. Режимы измерений

    Калибраторы серии VERDO CH3200 позволяет провести прецизионные измерения напряжения, тока и частоты для верификации и настройки промышленных преобразователей, датчиков или других объектов промышленной автоматики, построенных на базе токовой петли.

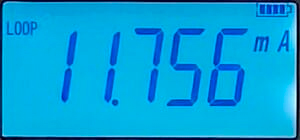

    Например, при измерении тока можно включить функцию LOOP (подача питания токовой петли от встроенного источника 24 В последовательно с контуром измерения тока), позволяя испытывать первичный преобразователь, когда он отключен от проводов установки.

    Воспроизведение сигналов

    VERDO CH3200 кроме режимов измерения имеет режимы воспроизведения, в которых он может выводить задаваемые пользователем прецизионные значения напряжения, тока и частоты для калибровки электронных преобразователей и электронных и других систем.

    Сохранение и загрузка настроек

    Пользователь может сохранять до восьми вариантов настроек в постоянной памяти и загружать эти настройки для последующего использования. Настройки не теряются при низком уровне заряда элементов питания или при замене элементов питания.

    Автоматизация установки параметров выходного сигнала

    Значение параметра выходного сигнала в серии VERDO CH3200 в режиме воспроизведения можно устанавливать значения с помощью кнопок управления прибором.

    Для ускорения процесса калибровок пользователь может задать значение параметра в процентах: минимальное значение – 0% (например, для токовой петли это – 4 мА), максимальное значение – 100% (для токовой петли это 20 мА), а промежуточные значения задавать нажатием кнопок на приборе +25% или -25%.

    Еще больший уровень автоматизации можно получить, используя автоматическое линейное изменение выходного сигнала, которое дает возможность непрерывно подавать переменный сигнал от калибратора к тестируемому устройству, в то время как руки остаются свободными для проверки отклика устройства. При нажатии калибратор создает непрерывно повторяющийся сигнал 0% - 100% - 0% на выбор из трех форм пилообразного сигнала: 40 секундная гладкая пила/15 секундная гладкая пила/ступенчатая лесенка с шагом 25%, остановка на 5 секунд на каждом шаге.

    Имитация трансмиттера

    В режиме имитации токового трансмиттера серии VERDO CH3200 подключается к контуру вместо передатчика и подает известный, настраиваемый испытательный ток, что позволяет калибровать токовые преобразователи.

  • Технические характеристики калибратора токовой петли с функцией измерения, 0,02% VERDO CH3202:

    Функция Диапазон или тип Разрешение Погрешность
    VERDO CH3202
    Напряжение (DC)
    Измерение от 0 до 31 В
    от -15 до +80 мВ
    от 80 до +125 мВ    		 0,001 В
    0,001 мВ
    0,01 мВ    		 ±(0,05%·U+0,002) В
    ±(0,05%·U+0,020) мВ
    ±(0,05%·U+0,02) мВ
    Воспроизведение от -15 мВ до 99,999 мВ
    от 100 мВ до 125 мВ
    от 0 до 11 В    		 0,001 мВ
    0,01 мВ
    0,001 В    		 ±(0,02%·U+0,02) мВ
    ±(0,02%·U+0,020) мВ
    ±(0,02%·U+0,002) В
    Ток (DC)
    Измерение от -0 до +24 мА 0,001 мA ±(0,02%·I+0,002)
    Воспроизведение от 0 до +24 мА (нижний дисплей) 0,001 мA ±(0,02%·I+0,002)
    Частота
    Измерение от 1,000 до 99,999 Гц
    от 100 до 999,99 Гц
    от 1,000 до 9,9999 кГц
    от 10,000 до 99,999 кГц    		 0,001 Гц
    0,01 Гц
    0,0001 кГц
    0,001 кГц    		 ±(0,01%·Fизм+0,001) Гц
    ±(0,01%·Fизм+0,01) Гц
    ±(0,01%·Fизм+0,0001) кГц
    ±(0,01%·Fизм+0,001) кГц
    Воспроизведение от 0,20 Гц до 200,00 Гц
    от 200,0 Гц до 2000,0 Гц
    от 2,000 кГц до 19,000 кГц    		 0,01 Гц
    0,1 Гц
    0,0001 кГц    		 ±(0,01%·F+0,01) Гц
    ±(0,01%·F+0,1) Гц
    ±(0,01%·F+0,001) кГц
    Питание токовой петли 24 VD N/A 10%
    Дополнительная температурная погрешность  ±0,005%/ºC
    Общие характеристики
    Параметр Значение
    Рабочие условия эксплуатации от -10 до 55ºC; ≤ 80%
    Нормальные условия измерения от 18 до 28ºC; ≤ 80%
    Дисплей 5-разрядный ЖК-дисплей
    Размеры 190 х 92 х 50 мм
    Вес 470 г
    Питание батареи 1,5 V AAA, 6 штук, адаптер 12 В

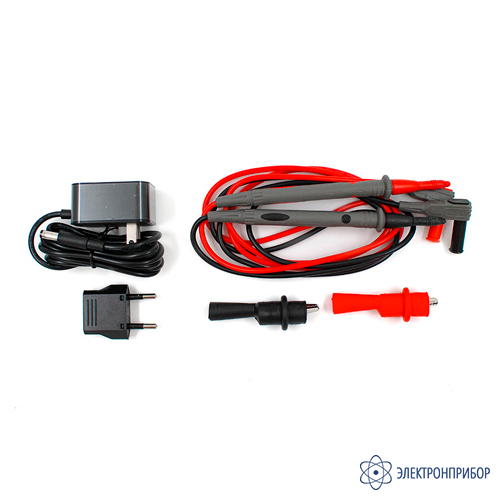

  • Комплект поставки VERDO CH3202

    № Наименование Количество
    1 Калибратор токовой петли с функцией измерения, 0,02% VERDO CH3202 1
    2 Комплект измерительных проводов с щупами 1
    3 Зажим типа «крокодил» 1
    4 Адаптер питания 12 В/1 А 1
