VERDO CH3101 — калибратор процессов с функцией измерения, 0,05%
Код товара: 85005-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
93214-24 до 17.09.2029
-
Артикул
279575
Сертификаты
Назначение калибратора процессов с функцией измерения, 0,05% VERDO CH3101:

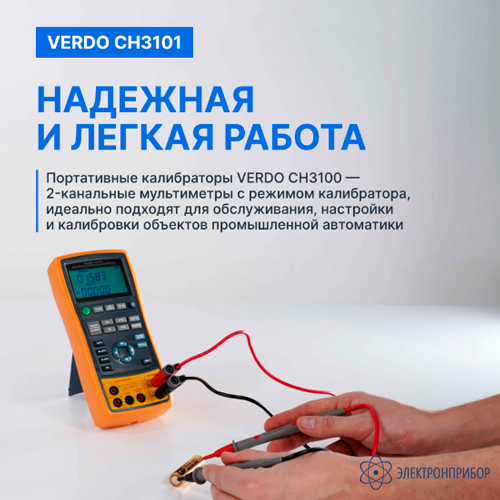

Профессиональный портативный калибратор процессов VERDO CH3101 — это 2-канальный мультиметр, один из каналов которого может быть переключён в режим калибратора. Незаменимый прибор для тестирования, настройки и калибровки устройств непосредственно в месте их установки. Это делает его универсальным решением для проведения сервисных работ удаленных объектов промышленной автоматики и контрольно-измерительных систем.
Профессиональный калибратор VERDO CH3101 обладает высокой точностью до 0,05% и сочетает в себе широкий функционал:
- измерение и имитация широкого набора датчиков и преобразователей, включая термопар и термосопротивлений, токовой петли, частотных приводов, калибровка трансмиттеров, измерение и имитация резистивных элементов;
- батарейное питание;
- небольшой вес;
- защита по IP67.
Благодаря своим характеристикам портативный калибратор процессов VERDO CH3101 обеспечивает удобство использования в различных условиях. VERDO CH3101 полноценно заменит популярный калибратор процессов Fluke 725.

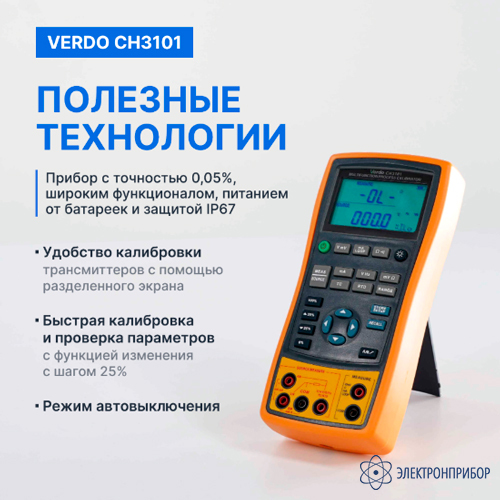

Особенности калибратора процессов с функцией измерения, 0,05% VERDO CH3101:
- режим 2-канального мультиметра с независимыми каналами;
- режим одновременного независимого измерения напряжения, тока, сопротивления по одному каналу и воспроизведения напряжения, тока, сопротивления, частоты, термопар и термосопротивлений по другому каналу;
- калибровка трансмиттеров с помощью разделенного экрана;
- автоматическая и ручная компенсация температуры холодного спая термопар;
- ручное и автоматическое пошаговое и пилообразное изменение выходного сигнала;
- быстрая калибровка и проверка параметров с функцией изменения с шагом 25%;
- режим прозвонки цепи;
- сохранение и вызов настроек из памяти прибора;
- высокий класс защиты IP67;
- защитный противоударный хольстер;
- автоматическая защита от сигналов на клеммах, подключенных к сети 220 В;
- настраиваемый режим автовыключения;
- измерение/воспроизведение силы постоянного тока (от 0 до 24 мА) с погрешностью до 0,05%;
- измерение/воспроизведение напряжения постоянного тока (от 0 до 60В/11В) с погрешностью до 0,05%;
- измерение/воспроизведение электрического сопротивления постоянному току по 2, 3 и 4-проводной схеме (от 0 до 3600 Ом) с абсолютной погрешностью до 0,1 Ом;
- измерение/воспроизведение сигналов термопар R, S, K, E, J, T, N, B-типа;
- измерение/воспроизведение сигналов термопреобразователей сопротивления Рt100, Pt1000, Cu50*, Cu100* (* - характеристики не нормируются);
- 2 строчный 5-разрядный ЖК-дисплей с подсветкой для отдельного отображения измерения и воспроизведения сигналов по каждому каналу.

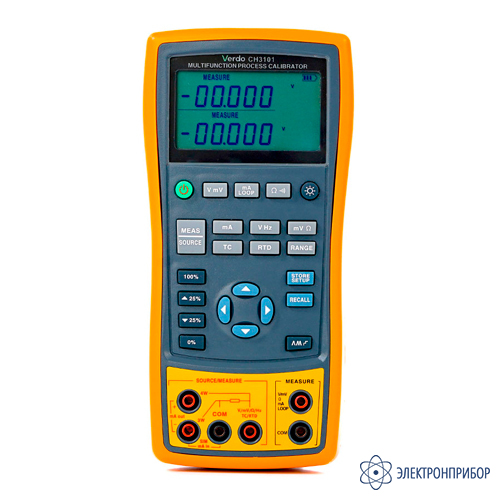

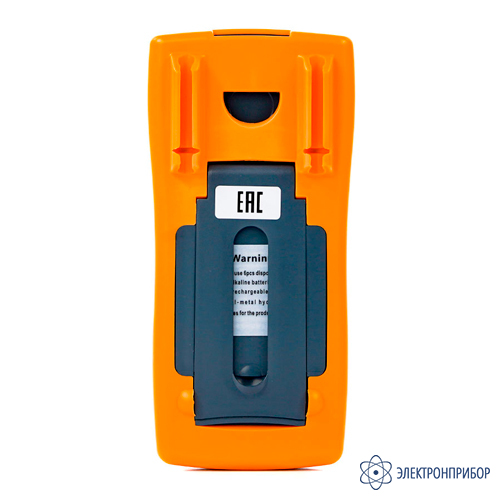

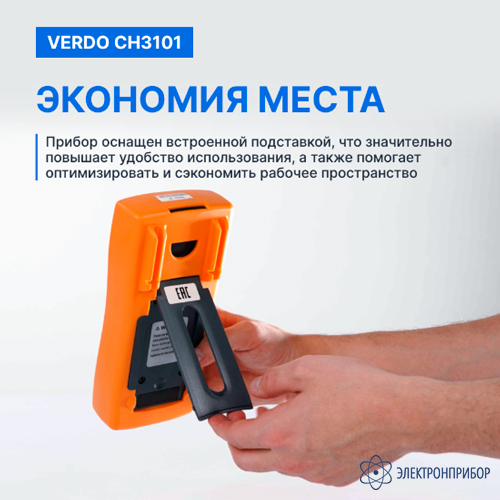

Описание калибратора процессов с функцией измерения, 0,05% VERDO CH3101:

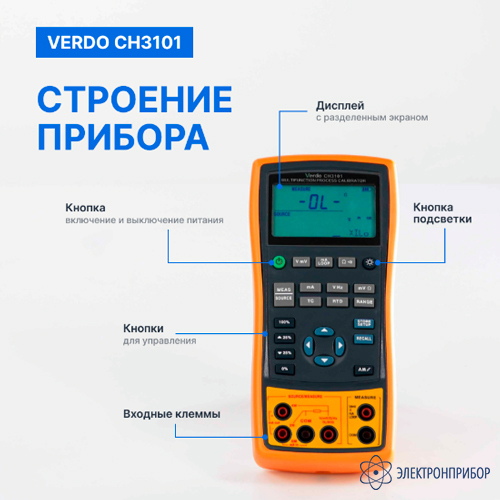

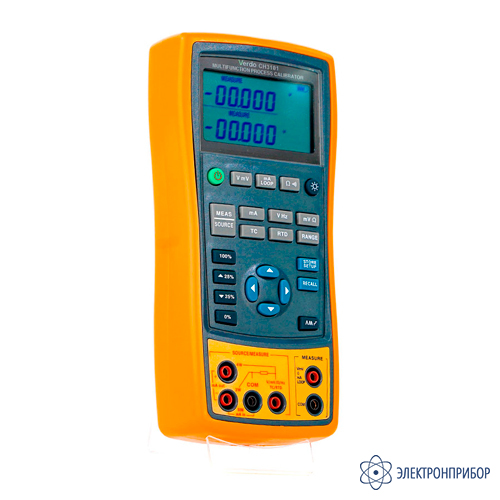

Входные разъемы
1. Разъем для зарядки аккумулятора.
2,3. Измерительные клеммы V, мВ, мА, петли, Ом и прозвочки цепи.
3,4. Измерение и источник V, мВ, Гц, Ом, ТС и RTD.
4,5. Измерение и источник МА и клемма 3W для Ом.
5,6. Источник МА и измерительная клемма 4WОм.

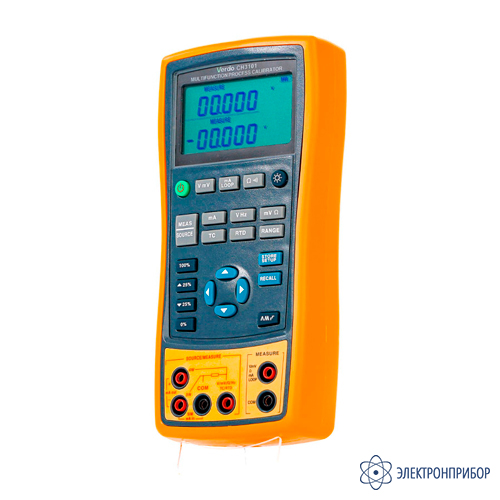

Выбор режимов измерения и калибровки
Портативные калибраторы серии VERDO CH3100 в отличие от многих других подобных приборов имеют 2 независимых канала, которые могут раздельно конфигурироваться в зависимости от потребностей пользователя.
Канал «MEASURE», отображаемый на верхнем дисплее (правая секция входных разъемов), может конфигурироваться только для измерения. Он позволяет измерить напряжение (V, mV), ток (мА), сопротивление (Ω) по 2-х проводной схеме, кроме этого, этот канал имеет функцию питания токовой петли и прозвонки цепи.
Канал «SOURCE/MEASURE», отображаемый на нижнем дисплее (левая секция входных разъемов) может конфигурироваться как для измерения, так и для воспроизведения (имитации/эмуляции) сигналов.
Он позволяет измерить или воспроизвести напряжение (V, mV), ток (mA), частоту, сопротивление по 2, 3 и 4-проводной схеме, а также измерить или воспроизвести сигналы термопар (8 типов) и термосопротивлению 2, 3 и 4 - проводной схеме (4 типа).Такая архитектура прибора открывает пользователям широкий выбор режимов применения калибраторов для решения разнообразных практических задач.
Символы ЖК-дисплея
Режимы измерений
Конфигурирование канала для измерения какого-либо параметра позволяет провести прецизионные измерения для верификации работы промышленных преобразователей, датчиков или других объектов измерений.
В отличие от обычного мультиметра, измерительные функции калибратора серии VERDO CH3100 имеют дополнительный специализированный функционал, который найдет применение при калибровке промышленной автоматики.
Например, при измерении тока можно включить функцию LOOP (подача питания 24 В последовательно с контуром измерения тока), позволяя испытывать первичный преобразователь, когда он отключен от проводов установки.
При измерении сигнала с термопар прибор не только показывает значение выходного сигнала в градусах по встроенным калибровочным таблицам для термопар типа R, S, K, E, J, T, N, B но и по одному нажатию кнопки RANGE выдает в течение 3 секунд значение напряжения, генерируемое подключенной термопарой в мВ, что позволяет калибровать саму термопару. В этом режиме пользователь может также выбрать режим автоматической или ручной компенсации холодного спая.
Калибраторы серии VERDO CH3100 позволяет также измерять сопротивление, в том числе термосопротивление Pt100, Pt1000, Cu50, Cu100 по 2-х, 3-х и 4-проводной схеме (измерение по 3-х и 4-х проводной схеме существенно повышает точность результатов).
Режим 2-канального мультиметра
Если сконфигурировать оба канала прибора для измерения, то пользователь VERDO CH3100 получает режим 2-канального мультиметра, причем каналы могут измерять не только разные источники входного сигнала, но и разные параметры (например, один канал измеряет напряжение, а другой – ток).
Режимы калибровки
Наиболее часто пользователь серии VERDO CH3100 конфигурирует канал MEASURE/SOURCE для воспроизведения эталонного сигнала, а канал MEASURE – для измерения. В такой конфигурации можно проводить калибровку различных преобразователей и датчиков.
Например, канал MEASURE/SOURCE эмулирует сигнал термопарного датчика K-типа, подаваемого на калибруемый преобразователь температуры с токовым выходом 4-20 мА, а канал MEASURE запитывает этот преобразователь и измеряет выходной ток преобразователя для сравнения с калибровочной таблицей этого преобразователя.
Режим воспроизведения (эмуляции)
Конфигурирование канала SOURCE/MEASURE как источник сигнала позволяет получить на выходе прибора сигнал с прецизионным значением напряжения, тока, частоты или эмулировать передаточную характеристику термопары или термосопротивления. К примеру, эмуляция токового преобразователя (трансмиттера) 4-20 мА представляет собой особый режим работы, в котором калибратор включается в замкнутый контур вместо первичного преобразователя и выдаёт известный, настраиваемый испытательный ток.
Автоматизация установки параметров выходного сигнала
Значение параметра выходного сигнала в серии VERDO CH3100 в режиме воспроизведения можно устанавливать вручную, изменяя значение каждого разряда задаваемого значения с помощью кнопок управления прибором.
Для ускорения процесса калибровок пользователь может задать значение параметра в процентах: минимальное значение – 0% (например, для токовой петли это – 4 мА), максимальное значение – 100% (для токовой петли это 20 мА), а промежуточные значения задавать нажатием кнопок на приборе +25% или -25%.
Еще больший уровень автоматизации можно получить, используя автоматическое линейное изменение выходного сигнала, которое дает возможность непрерывно подавать переменный сигнал от калибратора к тестируемому устройству, в то время как руки остаются свободными для проверки отклика устройства. При нажатии [мм] калибратор создает непрерывно повторяющийся сигнал 0% - 100% - 0% на выбор из трех форм пилообразного сигнала: 40 секундная гладкая пила/15 секундная гладкая пила/ступенчатая лесенка с шагом 25%, остановка на 5 секунд на каждом шаге.
Сохранение и загрузка настроек
Пользователь серии VERDO CH3100 может сохранять до восьми вариантов настроек в постоянной памяти и загружать эти настройки для последующего использования. Настройки не теряются при низком уровне заряда элементов питания или при замене элементов питания.
-
-
Технические характеристики калибратора процессов с функцией измерения, 0,05% VERDO CH3101:
Функция Диапазон или тип Разрешение Погрешность VERDO CH3101 VERDO CH3102 Напряжение (DC) Измерение от -33 до +33 В (верхний дисплей)·
от -80 до +80 мВ (верхний дисплей)
от -200 до +200 мВ (верхний дисплей)
от -1 до +60 В (нижний дисплей)
от -15 до +80 мВ (нижний дисплей)
от 80 до +125 мВ (нижний дисплей)0,001 В
0,001 мВ
0,01 мВ
0,001 В
0,001 мВ
0,01 мВ±(0,05%·U+0,002) В
±(0,05%·U+0,020) мВ
±(0,05%·U+0,02) мВ
±(0,05%·U+0,002) В
±(0,05%·U+0,02) мВ
±(0,05%·U+0,02) мВ±(0,025%·U+0,002) В
±(0,025%·U+0,020) мВ
±(0,025%·U+0,02) мВ
±(0,02%·U+0,002) В
±(0,02%·U+0,02) мВ
±(0,02%·U+0,02) мВВоспроизведение от -15 мВ до 99,999 мВ
от 100 мВ до 125 мВ
от 0 до 11 В0,001 мВ
0,01 мВ
0,001 В±(0,05%·U+0,02) мВ
±(0,05%·U+0,020) мВ
±(0,05%·U+0,002) В±(0,02%·U+0,02) мВ
±(0,02%·U+0,020) мВ
±(0,02%·U+0,002) ВТок (DC) Измерение от -24 до +24 мА (верхний дисплей)
от -0 до +24 мА (верхний дисплей; токовая петля)
от 0 до +24 мА (нижний дисплей)0,001 мA ±(0,05%·I+0,002)
±(0,05%·I+0,002)
±(0,05%·I+0,002)±(0,025%·I+0,002)
±(0,025%·I+0,002)
±(0,02%·I+0,002)Воспроизведение от 0 до +24 мА (нижний дисплей) 0,001 мA ±(0,05%·I+0,002) ±(0,02%·I+0,002) Сопротивление (2,3 – проводная/4-проводная) Измерение от 0 до 440 Ом (верхний дисплей)
от 420 до 3600 Ом (верхний дисплей)
от 0 до 440 Ом (нижний дисплей)
от 420 до 3600 Ом (нижний дисплей)0,1 Ом
1 Ом
0,01 Ом
0,1 Ом±(0,05%·R+0,2 Ом)
±(0,05%·R+2 Ом)
±0,25 Ом/±0,15 Ом
±1,5 Ом/±1 Ом±0,15 Ом/±0,1 Ом
±1 Ом/±0,5 Ом
±0,15 Ом/±0,1 Ом
±1 Ом/±0,5 ОмВоспроизведение от 0 до 440 Ом
от 400 до 3600 Ом0,01 Ом
0,1 Ом±0,25 Ом/±0,15 Ом
±1,5 Ом/±1,0 Ом±0,15 Ом/±0,1 Ом
±1 Ом/±0,5 ОмЧастота Измерение от 1,000 до 99,999 Гц
от 100 до 999,99 Гц
от 1,000 до 9,9999 кГц
от 10,000 до 99,999 кГц0,001 Гц
0,01 Гц
0,0001 кГц
0,001 кГц±(0,02%·F+0,001) Гц
±(0,02%·F+0,01) Гц
±(0,02%·F+0,0001) кГц
±(0,02%·F+0,001) кГц±(0,01%·Fизм+0,001) Гц
±(0,01%·Fизм+0,01) Гц
±(0,01%·Fизм+0,0001) кГц
±(0,01%·Fизм+0,001) кГцВоспроизведение от 0,20 Гц до 200,00 Гц
от 200,0 Гц до 2000,0 Гц
от 2,000 кГц до 19,000 кГц0,01 Гц
0,1 Гц
0,0001 кГц±(0,02%·F+0,01) Гц
±(0,02%·F+0,1) Гц
±(0,02%·F+0,001) кГц±(0,01%·F+0,01) Гц
±(0,01%·F+0,1) Гц
±(0,01%·F+0,001) кГцПитание токовой петли 24 VDC N/A 10% Термопары Измерение/воспроизведение R, S, K, E, J, T, N, B 0,1ºC до ±1ºC (J, E-тип) до ±0,7ºC (J,E-тип) Термосопротивление (RTD) (2,3 – проводная/4-проводная) Измерение/воспроизведение Pt100, Pt1000, Cu50*, Cu100* 0,1°C до ±0,4°C/±0,3°C (Pt1000) до ±0,3°C/±0,2°C (Pt1000) Дополнительная температурная погрешность в рабочих условиях эксплуатации, приведенная к диапазону измерений ±0,005%/°С
±0,05%/°С в режиме измерения/ воспроизведения электрического сопротивления постоянного тока сигналов термопарОбщие характеристики Параметр Значение Рабочие условия эксплуатации от -10 до 55°С; ≤ 80% Нормальные условия измерения от 18 до 28°С; ≤ 80% Дисплей 6-разрядный ЖК-дисплей Размеры 203 х 98 х 46 мм Вес 583 г Защита IP67 Питание батареи 1,5 V AAA, 6 штук, адаптер 12 В -

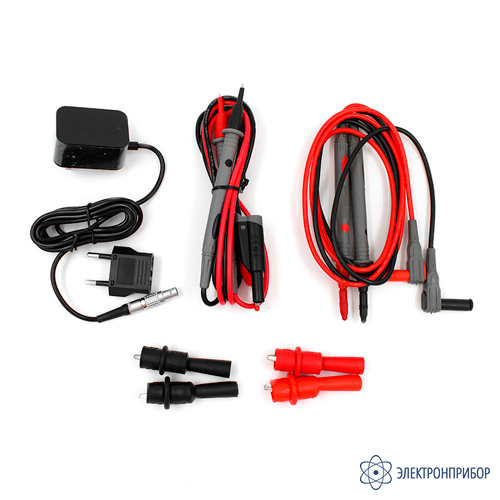

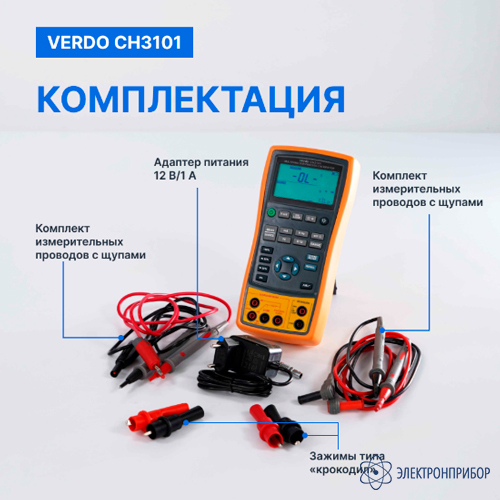

Комплект поставки VERDO CH3101
№ Наименование Количество 1 Калибратор процессов с функцией измерения, 0,05% VERDO CH3101 1 2 Комплект измерительных проводов с щупами 2 3 Комплект зажимов типа «крокодил» 2 4 Адаптер питания 12 В/1 А 1 5 Кейс для хранения и переноски 1 -
Файлы для VERDO CH3101
