Портативные калибраторы электрических сигналов

VERDO CH3904 — калибратор процессов с функцией измерения, 0,008%, RTD, TC, F

Код товара: 85053
  • 93214-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93214-24 до 17.09.2029

    • Артикул

      279602

    Сертификаты

    Назначение калибратора процессов с функцией измерения, 0,008%, RTD, TC, F VERDO CH3904:

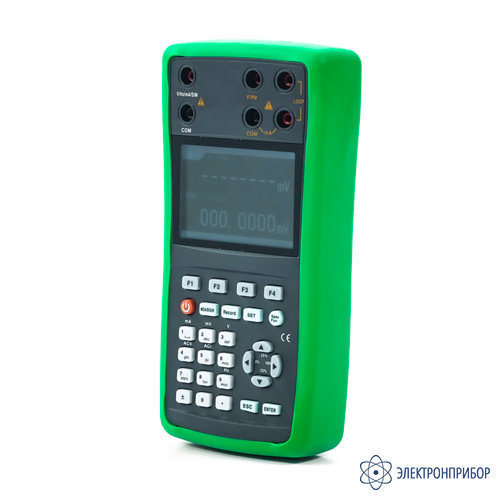

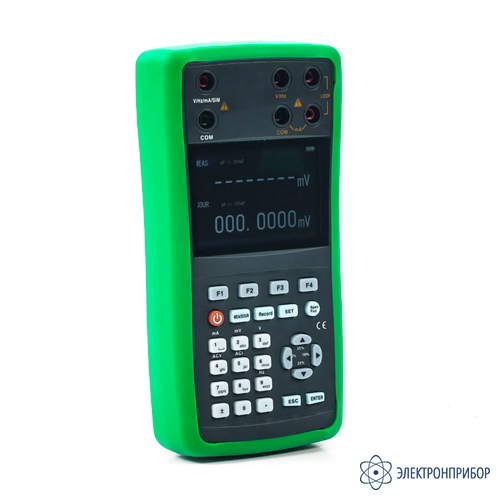

    Профессиональный портативный калибратор процессов VERDO CH3904 объединяет в одном корпусе прецизионные мультиметр, калибратор и регистратор, позволяя производить настройку, калибровку и тестирование устройств непосредственно в месте их установки. Это делает его универсальным решением для проведения сервисных работ удаленных систем промышленной автоматики и контрольно-измерительных комплексов.

    Калибратор VERDO CH3904 обладает высокой точностью до 0,008% и сочетает в себе широкий функционал:

    • измерение и эмуляция широкого спектра датчиков и преобразователей, включая термопары и термосопротивления, токовые петли, частотные приводы, а также калибровка трансмиттеров и измерение и эмуляция резистивных элементов;
    • аккумуляторное питание и компактный вес.

    Благодаря своим характеристикам портативный калибратор процессов VERDO CH3904 обеспечивают удобство использования в различных условиях.

    Особенности калибратора процессов с функцией измерения, 0,008%, RTD, TC, F VERDO CH3904:

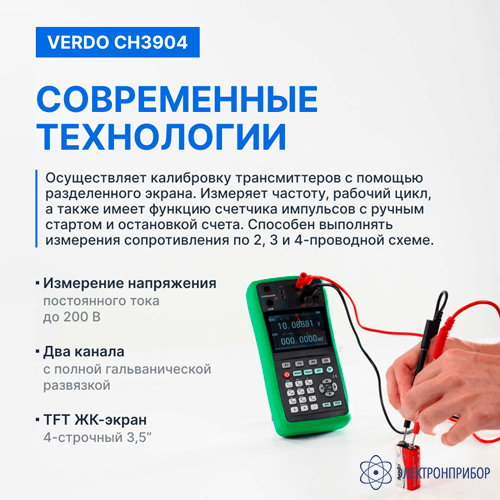

    • два канала с полной гальванической развязкой, поддерживают одновременное измерение и воспроизведение сигналов с одновременным отображением;
    • встроенный источник питания токовой петли 24 В;
    • калибровка трансмиттеров с помощью разделенного экрана;
    • сохранение и вызов настроек из памяти прибора;
    • ручное и автоматическое пошаговое и пилообразное изменение выходного сигнала;
    • быстрая калибровка и проверка параметров с функцией изменения с шагом 25%;
    • режим прозвонки цепи и защитный противоударный хольстер;
    • базовая погрешность 0,008%;
    • 4-строчный 3,5” TFT ЖК-экран (480х320) с разрядностью до 7 цифр каждый (61/5 разряда) на главных дисплеях измерения и воспроизведения.

    Описание калибратора процессов с функцией измерения, 0,008%, RTD, TC, F VERDO CH3904:

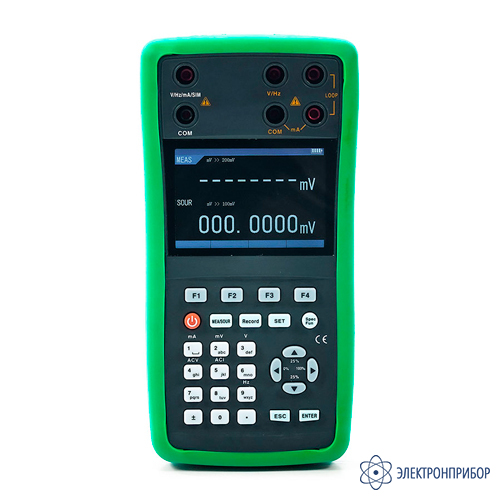

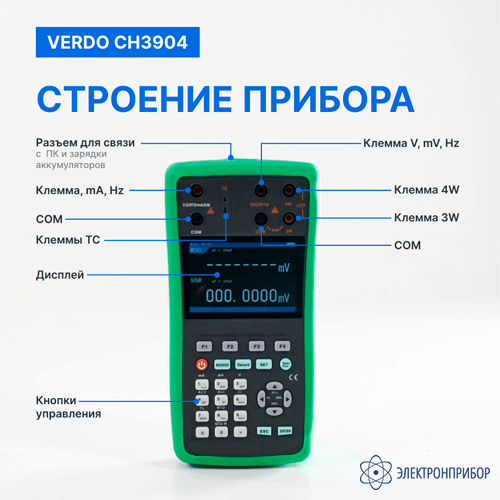

    Входные разъемы

    1. Разъем для зарядки аккумуляторов - подключите адаптер питания для зарядки аккумуляторов.
    2. Клеммы ТС - разъем для подключения термопар (измерение и имитация).
    3. Клемма V, mA, Hz - клемма выхода источника V/mV/Ток/сопротивление/частота/SIM.
    4. COM - общая клемма для источника сигнала.
    5. COM - общая клемма для измерения сигнала.
    6. Клемма 3W:
      - клемма для измерения тока;
      - отрицательная клемма для измерения LOOP (токовой петли) и питания 24 В;
      - общая клемма для 3 проводной и 4 проводной схемы измерения сопротивления.
    7. Клемма 4W:
      - потенциальная клемма для измерения сопротивления по 4-х проводной схеме;
      - положительная клемма 24 В и LOOP (токовой петли).
    8. Клемма V, mV, Hz - клеммы для измерения напряжения, частоты, сопротивления по 4 проводной схеме.

    Кнопки

    1. Включение и выключение питания​.
    2. Переключение калибратора между режимами MEASURE и SOURCE.
    3. Функциональные вспомогательные клавиши.
    4. Запись данных.
    5. Выбор дополнительных функций.
    6. Системные настройки.
    7. Применяемые функции для настройки значения выходного сигнала.
    8. Кнопки ввода и выхода из меню.
    9. Числовые значения и функциональные сочетания клавиш.

    Выбор режимов измерения и калибровки

    Портативные калибраторы серии VERDO CH3900 имеют 2 отдельных гальванически независимых канала, один для измерения, другой для воспроизведения (имитации) сигналов.

    Канал «MEASURE», отображаемый на верхнем разделе дисплее (правая секция входных разъемов), может конфигурироваться только для измерения. Он позволяет измерить напряжение (V, mV), ток (mA), частоту, рабочий цикл и подсчитать количество импульсов, измерить сопротивление по 2, 3 и 4-проводной схеме, а также измерить сигналы термопар (8 типов) и термосопротивления по 2, 3 и 4-проводной схеме (5 типов), кроме этого, этот канал имеет функцию питания токовой петли и прозвонки цепи.

    Канал «SOURCE», отображаемый на нижнем разделе дисплее (левая пара входных разъемов), может использоваться только для воспроизведения (имитации/эмуляции) сигналов. Он позволяет воспроизвести напряжение (V, mV), ток (mA), частоту, сопротивление, а также воспроизвести сигналы термопар (8 типов) и термосопротивления (5 типов).

    Дополнительные термопарные разъемы в центре используются как для измерения, так и для воспроизведения сигналов термопар.

    Режимы измерений

    Канал измерений позволяет провести прецизионные измерения параметров промышленных преобразователей, датчиков или других объектов измерений.

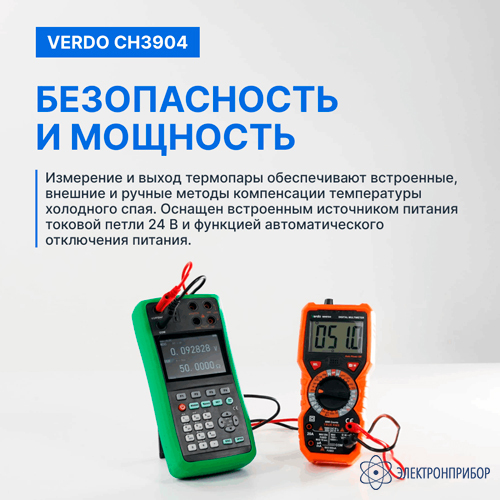

    При калибровке промышленной автоматики будет полезным при измерении тока включить функцию LOOP (подача питания 24 В последовательно с контуром измерения тока), позволяя испытывать первичный преобразователь, когда он отключен от проводов установки.

    При измерении (и воспроизведении) сигнала с термопар прибор не только показывает значение выходного сигнала в градусах по встроенным калибровочным таблицам для термопар типа R, S, K, E, J, T, N, B, но и отображает ЭДС, генерируемую термопарой.

    Пользователь может также выбрать режим автоматической или ручной компенсации холодного спая.

    VERDO CH3901, CH3904 и CH3905 позволяют также измерять сопротивление, в том числе термосопротивление Pt10, Pt100, Pt200, PT500, Pt1000, по 2, 3 и 4-проводной схеме (измерение по 3 и 4-проводной схеме существенно повышает точность результатов).

    Стандартное измерение температуры* (опция)

    Эта функция поддерживает прослеживаемость температуры с помощью сертификатных значений (по NIST) датчиков температуры: стандартных платиновых резисторов (Pt25, Pt100) и стандартных термопар (тип S).

    Режимы воспроизведения (эмуляции)

    Использование канала SOURCE позволяет получить на выходе прибора сигнал с прецизионным значением напряжения, тока, частоты или эмулировать передаточную характеристику термопары или термосопротивления. К примеру, эмуляция токового преобразователя (трансмиттера) 4-20 мА представляет собой особый режим работы, в котором калибратор включается в замкнутый контур вместо первичного преобразователя и выдаёт известный, настраиваемый испытательный ток.

    Автоматизация установки параметров выходного сигнала

    Значение параметра выходного сигнала в VERDO CH3900 в режиме воспроизведения можно устанавливать вручную, изменяя значение каждого разряда задаваемого значения с помощью кнопок управления прибором.

    Для ускорения процесса калибровок пользователь может задать значение параметра в процентах: минимальное значение – 0% (например, для токовой петли это – 4 мА), максимальное значение – 100% (для токовой петли это 20 мА), а промежуточные значения задавать нажатием кнопок на приборе +25% или -25%.

    Еще больший уровень автоматизации можно получить, используя автоматическое линейное изменение выходного сигнала, которое дает возможность непрерывно подавать переменный сигнал от калибратора к тестируемому устройству, в то время как руки остаются свободными для проверки отклика устройства.

    При нажатии калибратор создает непрерывно повторяющийся сигнал 0% - 100% - 0% на выбор из трех форм пилообразного сигнала: 40 секундная гладкая пила/15 секундная гладкая пила/ступенчатая лесенка с заданным шагом и остановкой на каждом шаге.

    Коммуникатор HART

    Встроенная функция коммуникатора HART (только для приборов VERDO CH3903 и VERDO CH3905) может полностью заменить ручной коммуникатор HART и, в частности: установить или откалибровать диапазон интеллектуального передатчика, принудительно установить выходной ток фиксированного значения интеллектуального передатчика (например, 20 мА, 12 мА, 4 мА), установить линейную или открытую функцию, очистить датчик преобразователя давления.

  • Технические характеристики калибратора процессов с функцией измерения,  0,008%, RTD, TC, F VERDO CH3904:

    Функция Диапазон или тип Разрешение  Погрешность
    Напряжение (DC)
    Измерение от -200 до +200 мВ
    от -2 до +2 В
    от -20 до +20 В
    от -200 до +200 В    		 0,001 мВ
    0,00001 мВ
    0,0001 В
    0,001 В    		 ±(0,008%·U+0,006) мВ
    ±(0,008%·U+0,00004) В
    ±(0,008%·U+0,0004) В
    ±(0,008%·U+0,004) В
    Воспроизведение от 0 до 100 мВ
    от 0 до 1 В
    от 0 до 10 В    		 0,001 мВ
    0,00001 В
    0,0001 В    		 ±(0,01%·U+0,01) мВ
    ±(0,008%·U+0,00001) В
    ±(0,008%·U+0,0001) В
    Ток (DC)
    Измерение от 0 до 20 мА (токовая петля)
    от 0 до 200 мА    		 0,0001 мA ±(0,008%·I+0,0006) мА
    Воспроизведение от 0 до +30 мА 0,001 мA ±(0,008%·I+0,09) мА
    Сопротивление (2-3-проводая/ 4-проводная)
    Измерение VERDO CH3901
    VERDO CH3904
    VERDO CH3905    		 от 0 до 50 Ом
    от 0 до 500 Ом
    от 0 до 5000 Ом    		 0,0001 Ом
    0,001 Ом
    0,01 Ом    		 2/3 проводная* 4-проводная
    ±(0,008%R+80 мОм)
    ±(0,008%R+80 мОм)
    ±(0,008%R+200 мОм)    		 ±(0,008%R+60 мОм)
    ±(0,008%R+30 мОм)
    ±(0,008%R+100 мОм)
    VERDO CH3902
    VERDO CH3903    		 от 0 до 50 Ом
    от 0 до 500 Ом
    от 0 до 5000 Ом     		 0,0001 Ом
    0,001 Ом
    0,01 Ом    		 нет ±(0,008%R+30 мОм)
    ±(0,008%R+30 мОм)
    ±(0,008%R+100 мОм)
    Воспроизведение от 0 до 50 Ом
    от 0 до 500 Ом
    от 0 до 5000 Ом    		 0,0001 Ом
    0,001 Ом
    0,01 Ом    		 ±(0,008%R+60 мОм)
    ±(0,008%R+30 мОм)
    ±(0,008%R+100 мОм)
    Частота, рабочий цикл, импульсы (счетчик)* (кроме VERDO CH3901)
    Измерение частоты** от 0000,1 Гц до 200 Гц
    свыше 200 Гц до 2 кГц
    свыше 2 кГц до 20 кГц    		 0,0001 Гц
    0,01 Гц
    0,1 Гц    		 ±0,01% (приведенная погрешность от полной шкалы)
    свыше 20 кГц до 200 кГц** ** не нормируется
    Воспроизведение частоты** от 0000,1 Гц до 100 Гц
    от 100,0 Гц до 1 кГц
    от 1 кГц до 10 кГц
    от 10 кГц до 100 кГц    		 0,001 Гц
    0,01 Гц
    0,1 Гц
    0,001 кГц    		 ±0,01% (приведенная погрешность от полной шкалы)
    Измерение рабочего цикла** от 0 до 99,9% 0,1% не нормируется
    Генерация/подсчет импульсов** от 1 до 100000 1 не нормируется
    Питание токовой петли 24 VDC*  N/A не нормируется
    Термопары (TC)* (кроме VERDO CH3902, VERDO CH3903)
    Измерение/воспроизведение R, S, K, E, J, T, N, B 0,1ºC до ±0,3ºC/±0,3ºC (J, E-тип)
    Термосопротивление (RTD)* 2,3 – проводная/4-проводная* (кроме VERDO CH3902, VERDO CH3903)
    Измерение/воспроизведение Pt10, Pt100, Pt200, Pt500,Pt1000, Cu50*, Cu100* 0,1°C до ±0,15°C/±0,2°C (Pt1000, 4W)
    Дополнительная температурная погрешность в рабочих условиях эксплуатации, приведенная к диапазону измерений ±0,005%/°С
    ±0,05 %/°С в режиме измерения/воспроизведения электрического сопротивления постоянного тока сигналов термопар
    Общие характеристики
    Параметр  Значение
    Рабочие условия эксплуатации  от 0 до 55°С; ≤ 80%
    Нормальные условия измерения от 18 до 28°С; ≤ 80%
    Дисплей 7 - разрядный ЖК-дисплей
    Размеры 210 х 105 х 48 мм
    Вес 631 г
    Питание встроенная батарея 5000 мАч, адаптер 12 В/1А

    * - доступно не на всех моделях.
    ** - погрешности не нормируются.

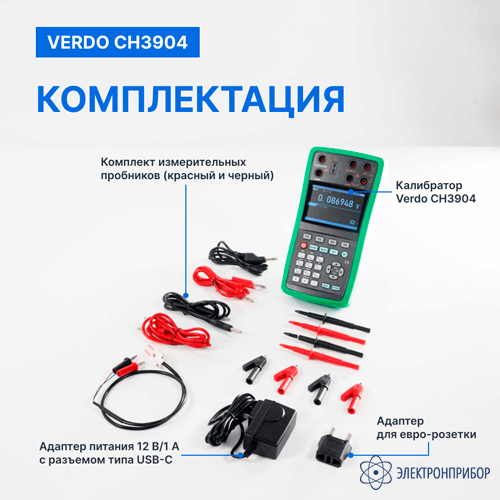

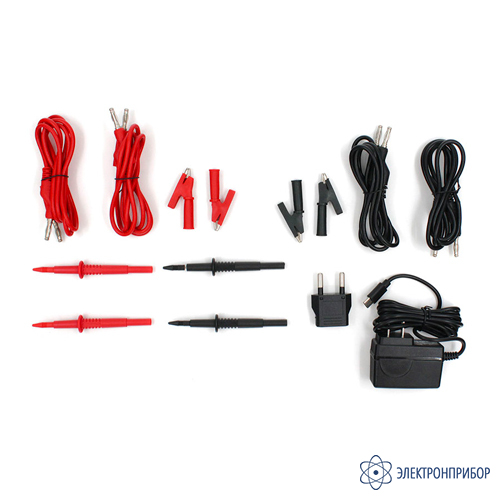

  • Комплект поставки VERDO CH3904

    № Наименование Количество
    1 Калибратор процессов с функцией измерения, 0,008%, RTD, TC, F VERDO CH3904 1
    2 Комплект измерительных пробников (красный и черный) 1
    3 Комплект зажимов типа «крокодил» (красный и черный) 1
    4 Адаптер питания 12 В/1 А с разъемом типа USB-C 1
    5 Кейс для хранения и переноски 1
