Портативные калибраторы электрических сигналов

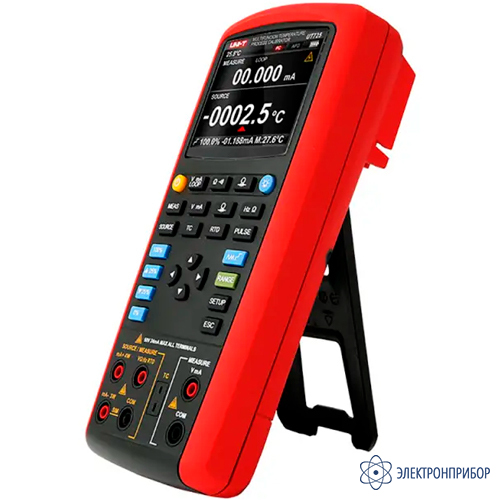

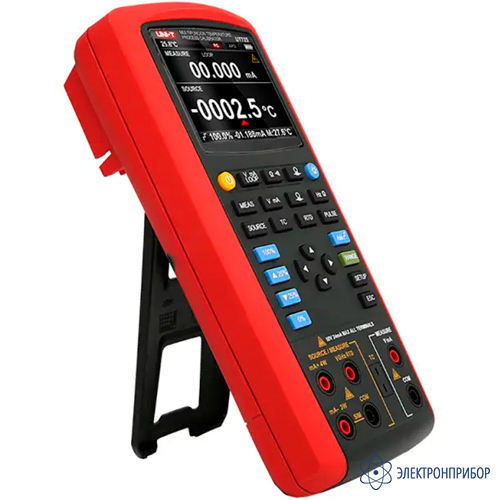

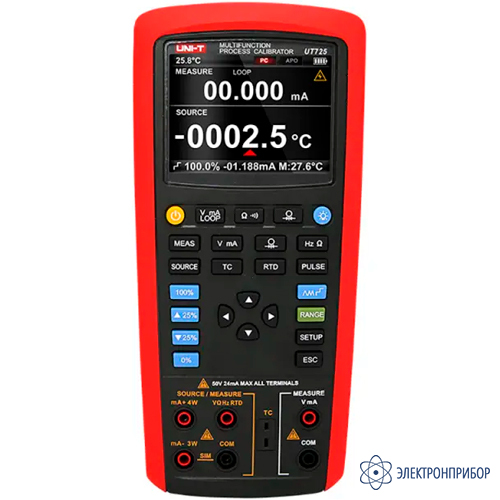

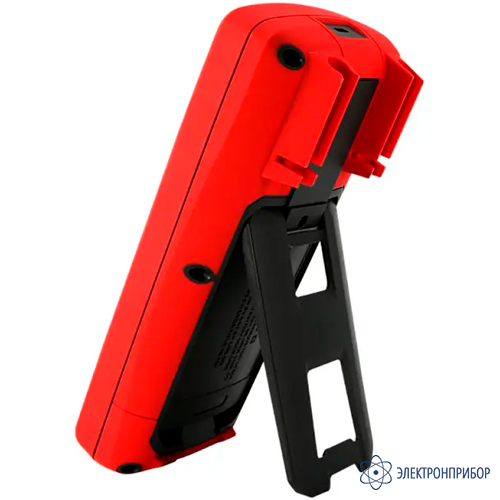

UNI-T UT725 — многофункциональный калибратор

Код товара: 85525
  • Многофункциональный калибратор UNI-T UT725 Многофункциональный калибратор UNI-T UT725 Многофункциональный калибратор UNI-T UT725 Многофункциональный калибратор UNI-T UT725

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      UT725

    Назначение многофункционального калибратора UNI-T UT725:

    UNI-T UT725 — это флагманский многофункциональный калибратор, объединяющий в одном корпусе возможности измерения и генерации напряжения, тока, сопротивления, частоты, импульсов, термопар и RTD. Прибор предназначен для комплексной поверки, настройки и ремонта сложных систем промышленной автоматики, КИПиА и измерительных комплексов. Точность по всем каналам составляет до ±0,02%, что соответствует требованиям лабораторного оборудования.

    Особенности многофункционального калибратора UNI-T UT725:

    • точность до ±0,02% по всем каналам;
    • поддержка 10 типов термопар и 11 типов RTD;
    • генерация импульсов с программируемой амплитудой и количеством;
    • двойной дисплей для одновременного отображения входа и выхода;
    • встроенный перезаряжаемый аккумулятор;
    • USB-интерфейс для передачи данных.

    Описание многофункционального калибратора UNI-T UT725:

    Калибратор температуры позволяет одновременно измерять один параметр (например, ток в петле) и генерировать другой (например, температуру через термопару), что особенно полезно при наладке многоканальных систем. Функция удаленного управления через ПК позволяет автоматизировать процесс поверки и формировать отчеты. Прибор оснащен ярким ЖК-дисплеем с регулируемой подсветкой, прочным корпусом и эргономичной рукояткой.

    Эта модель соответствует всем требованиям промышленной безопасности и выбирается метрологическими службами, инженерами и лабораториями, которым важна максимальная функциональность, точность и возможность документального подтверждения результатов.

  • Технические характеристики многофункционального калибратора UNI-T UT725:

    Все характеристики указаны для одного года калибровки и температурного диапазона +18°C ~ +28°C, если не указано иное. Все данные получены после 30 минут работы прибора.

    Входные характеристики (Input Specifications)
    Параметр Диапазон Разрешение Точность
    Постоянное напряжение (DC Voltage) 50 мВ 0,001 мВ ± (0,02% + 10)
    500 мВ 0,01 мВ ± (0,02% + 5)
    30 В (верхний канал) 1 мВ ± (0,02% + 2)
    50 В (нижний канал) 0,001 В
    Постоянный ток (DC Current) 20 mA @ 0-24 mA 0,001 мА ± (0,02% + 2)
    20 mA (петля) @ 0-24 mA
    Сопротивление (Resistance) 500 Ом 0,01 Ом ± (0,05% + 10)
    5000 Ом 0,1 Ом
    Частота (Frequency) 100 Гц 0,001 Гц ± (0,01% + 1)
    1 кГц 0,01 Гц
    10 кГц 0,1 Гц
    100 кГц 1 Гц
    Термопары (Thermocouple Input Specifications)
    Тип термопары Диапазон Разрешение Точность
    R 0 ~ 500 °C 1°C / 1°F ± 1,8 °C
    500 ~ 1767 °C ± 1,5 °C
    S 0 ~ 500 °C 1°C / 1°F ± 1,8 °C
    500 ~ 1767 °C ± 1,5 °C
    K -100 ~ 0 °C 0,1°C ± 1,2 °C
    0 ~ 1372 °C ± 0,8 °C
    E -50 ~ 0 °C 0,1°C ± 0,9 °C
    0 ~ 1000 °C ± 1,5 °C
    J -60 ~ 0 °C 0,1°C ± 1,0 °C
    0 ~ 1200 °C ± 0,7 °C
    T -100 ~ 0 °C 0,1°C ± 1,0 °C
    0 ~ 400 °C ± 0,7 °C
    N -200 ~ 0 °C 0,1°C ± 1,5 °C
    0 ~ 1300 °C ± 0,9 °C
    Характеристики термопар (Thermocouple Specifications)
    Тип термопары Диапазон Разрешение Точность
    B 600 ~ 800 °C 1°C / 1°F ± 2,2 °C
    800 ~ 1000 °C ± 1,8 °C
    1000 ~ 1820 °C ± 1,4°C
    L -200 ~ 0 °C 0,1°C / 0,1°F ± 0,85 °C
    0 ~ 900 °C ± 0,7 °C
    U -200 ~ 0 °C 0,1°C / 0,1°F ± 1,1 °C
    0 ~ 400 °C ± 0,75 °C
    XK -200 ~ -100 °C 0,1°C / 0,1°F ± 0,5 °C
    -100 ~ 800 °C ± 0,6 °C
    BP 0 ~ 800 °C 0,1°C / 0,1°F ± 1,2 °C
    800 ~ 2500 °C ± 2,5 °C
    Характеристики термосопротивлений (RTD Specifications)
    Тип RTD Диапазон Разрешение Точность
    Pt100 -200 ~ 850 °C (2/3 провода) 0,1°C / 0,1°F ± 0,4 °C
    -200 ~ 850 °C (4 провода) ± 0,3 °C
    Pt200 -200 ~ 250 °C (2/3 провода) 0,1°C / 0,1°F ± 0,3 °C
    -200 ~ 250 °C (4 провода) ± 0,2 °C
    250 ~ 630 °C (2/3 провода) ± 1,6 °C
    250 ~ 630 °C (4 провода) ± 0,8 °C
    Pt500 -200 ~ 500 °C (2/3 провода) 0,1°C / 0,1°F ± 0,6 °C
    -200 ~ 500 °C (4 провода) ± 0,3 °C
    500 ~ 630 °C (2/3 провода) ± 0,9 °C
    500 ~ 630 °C (4 провода) ± 0,4 °C
    Pt1000 -200 ~ 650 °C (2/3 провода) 0,1°C / 0,1°F ± 0,3 °C
    -200 ~ 650 °C (4 провода) ± 0,15 °C
    Cu10 -100 ~ 260 °C 0,1°C / 0,1°F ± 1,8 °C
    Cu50 -50 ~ 150 °C (2/3 провода) 0,1°C / 0,1°F ± 0,8 °C
    -50 ~ 150 °C (4 провода) ± 0,5 °C
    Cu100 -50 ~ 150 °C (2/3 провода) 0,1°C / 0,1°F ± 0,4 °C
    -50 ~ 150 °C (4 провода) ± 0,25 °C
    Pt100-392 -200 ~ 630 °C (2/3 провода) 0,1°C / 0,1°F ± 0,5 °C
    -200 ~ 630 °C (4 провода) ± 0,3 °C
    Pt100-JIS -200 ~ 630 °C (2/3 провода) 0,1°C / 0,1°F ± 0,5 °C
    -200 ~ 630 °C (4 провода) ± 0,3 °C
    Ni120 (RTD)
    Диапазон Разрешение Точность
    -80 ~ 260 °C (2/3 провода) 0,1°C / 0,1°F ± 0,3 °C
    -80 ~ 260 °C (4 провода) ± 0,2 °C
    Измерение состояния переключателя (Switch Quantity Measurement)
    Минимальная продолжительность теста «открыто / закрыто» 500 мс;
    режим отображения: CLOSE / OPEN
    Проверка целостности цепи (Continuity Detection)
    Диапазон Разрешение Сигнал
    500 Ом 0,01 Ом звуковой сигнал при ≤ 50 Ом
    Измерение импульсов (Pulse)
    Диапазон 0 ~ 15 кГц (0 ~ 100000 импульсов)
    Примечания:
    1. При двухпроводном измерении сопротивления ошибка не включает сопротивление проводников.
    2. При трёхпроводном измерении сопротивления необходимо использовать согласованный комплект проводов, сопротивление которых не превышает 25 Ом.
    3. При четырёхпроводном измерении сопротивление проводников не должно превышать 100 Ом.
    4. Чувствительность измерения частоты: Vpp ≥ 1 В, форма сигнала — прямоугольная, синусоидальная, треугольная и так далее.
    5. Точность измерения давления зависит от класса точности подключаемого модуля давления.
    Характеристики выходных сигналов (Output Specification)
    Параметр Диапазон Разрешение Точность
    Постоянное напряжение (DC Voltage) 100 мВ 0,001 мВ ± (0,02% + 10)
    1 В 0,01 мВ
    10 В 0,0001 В
    Постоянный ток (DC Current) 20 мА @ 0-24 мА 0,001 мА ± (0,02% + 2)
    20 мА (SIM) @ 0-24 мА
    Сопротивление (Resistance) 400 Ом 0,01 Ом ± (0,02% + 8)
    4000 Ом 0,1 Ом ± (0,05% + 10)
    40 кОм 1 Ом ± (0,1% + 40)
    Частота (Frequency) 200 Гц 0,01 Гц ± (0,01% + 1) (±3 разряда)
    2000 Гц 0,1 Гц
    20 кГц 1 Гц
    100 кГц 10 Гц ± 5 разрядов
    Импульсы (Pulse) 100 Гц (1-100000) - ± 2 разряда
    1 кГц (1-100000) 1 цикл
    10 кГц (1-100000) -
    Переключающий сигнал (Switch quantity)
    Диапазон Разрешение Точность
    100 Гц (1 Гц ~ 110 Гц) 0,01 Гц ± 2 разряда
    1 кГц (0,1 кГц ~ 1,1 кГц) 0,1 Гц
    10 кГц (1 кГц ~ 11 кГц) 1 Гц
    100 кГц (10 кГц ~ 110 кГц) 10 Гц
    Выход термопар (Thermocouple Output)
    Тип термопары Диапазон Разрешение Точность
    R 0 ~ 100 °C 1°C / 1°F ± 1,5 °C
    100 ~ 1767 °C ± 1,2 °C
    S 0 ~ 100 °C 1°C / 1°F ± 1,5 °C
    100 ~ 1767 °C ± 1,2 °C
    K -200 ~ -100 °C 0,1°C / 0,1°F ± 0,6 °C
    -100 ~ 400 °C ± 0,5 °C
    400 ~ 1200 °C ± 0,7 °C
    1200 ~ 1372 °C ± 0,9 °C
    E -200 ~ -100 °C 0,1°C / 0,1°F ± 0,6 °C
    -100 ~ 600 °C ± 0,5 °C
    600 ~ 1000 °C ± 0,4 °C
    J -200 ~ -100 °C 0,1°C / 0,1°F ± 0,6 °C
    -100 ~ 800 °C ± 0,5 °C
    800 ~ 1200 °C ± 0,7 °C
    T -250 ~ 400 °C 0,1°C / 0,1°F ± 0,6 °C
    -200 ~ -100 °C ± 1,0 °C
    N -100 ~ 900 °C 0,1°C / 0,1°F ± 0,7 °C
    900 ~ 1300 °C ± 0,8 °C
    B 600 ~ 800 °C 1°C / 1°F ± 1,5 °C
    800 ~ 1820 °C ± 1,1 °C
    L -200 ~ 0 °C 0,1°C / 0,1°F ± 0,85 °C
    0 ~ 900 °C ± 0,7 °C
    U -200 ~ 0 °C 0,1°C / 0,1°F ± 1,1 °C
    0 ~ 400 °C ± 0,75 °C
    XK -200 ~ -100 °C 0,1°C / 0,1°F ± 0,5 °C
    -100 ~ 800 °C ± 0,6 °C
    Thermocouple BP (TC) 0 ~ 800 °C 0,1°C / 0,1°F ± 1,2 °C
    800 ~ 2500 °C ± 2,5 °C
    Pt100-385 (RTD) -200 ~ 800 °C 0,1°C / 0,1°F ± 0,33 °C
    Pt100-392 (RTD) -200 ~ 630 °C 0,1°C / 0,1°F ± 0,3 °C
    Pt200-385 (RTD) -200 ~ 250 °C 0,1°C / 0,1°F ± 0,2 °C
    250 ~ 630 °C ± 0,8 °C
    Pt100-JIS (RTD) -200 ~ 630 °C 0,1°C / 0,1°F ± 0,3 °C
    Pt500-385 (RTD) -200 ~ 500 °C 0,1°C / 0,1°F ± 0,3 °C
    500 ~ 630 °C ± 0,4 °C
    Pt1000-385 (RTD) -200 ~ 100 °C 0,1°C / 0,1°F ± 0,2 °C
    100 ~ 630 °C
    RTD Cu10 -100 ~ 260 °C 0,1°C / 0,1°F ± 1,8 °C
    RTD Cu50 -50 ~ 150 °C 0,1°C / 0,1°F ± 0,5 °C
    RTD Cu100 -50 ~ 150 °C 0,1°C / 0,1°F ± 0,25 °C
    RTD Ni120 -80 ~ 260 °C 0,1°C / 0,1°F ± 0,2 °C
    Примечания:
    1. Температурный коэффициент в диапазоне -10°C ~ +18°C и +28°C ~ +55°C: ±0,005% от диапазона / °C.
    2. Максимальная нагрузка для выхода постоянного напряжения: 1 мА или 10 кОм — выбирается меньшее значение.
    3. Максимальное нагрузочное сопротивление для выхода постоянного тока: 1000 Ом при 20 мА.
    4. Выход частоты: прямоугольная волна с коэффициентом заполнения примерно 50%.
    Общие технические характеристики
    Разрядность дисплея 20 000
    Максимальное допустимое напряжение между любыми клеммами или между клеммой и землёй 30 В
    Диапазон выбора режимов вручную
    Рабочая температура -10°C ~ +55°C
    Температура хранения -20°C ~ +70°C
    Относительная влажность ≤ 95% (при 0°C ~ 30°C)
    ≤ 75% (при 30°C ~ 40°C)
    ≤ 50% (при 40°C ~ 50°C)
    Высота над уровнем моря 0 - 2000 м
    Питание 6 аккумуляторов AA Ni-MH 1,2 В
    Испытание на падение с высоты 1 метр
    Габариты 195 x 95 x 58 мм
    Масса 650 г

  • Комплект поставки UNI-T UT725

    № Наименование Количество
    1 Многофункциональный калибратор UNI-T UT725 1
    2 Комплект измерительных щупов 1
    3 Комплект зажимов «крокодил» 1
    4 Датчик температуры типа K 1
    5 Аккумулятор AA Ni-MH 6
    6 Адаптер питания 1
    7 Кабель USB 1
    8 Чехол 1
    9 Руководство пользователя 1
