Портативные калибраторы электрических сигналов

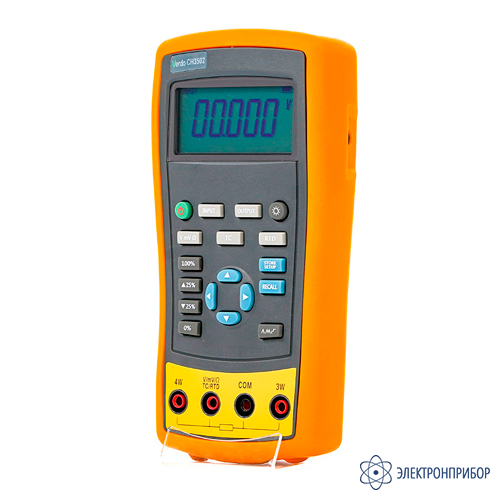

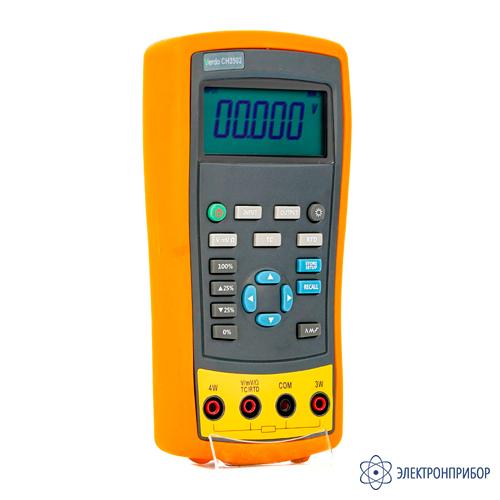

VERDO CH3502 — калибратор температуры с функцией измерения, 0,02%

Код товара: 85019
  • 93214-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93214-24 до 17.09.2029

    • Артикул

      279590

    Сертификаты

    Назначение калибратора температуры с функцией измерения, 0,02% VERDO CH3502:

    Профессиональный портативный калибратор VERDO CH3502 с функциями измерения и воспроизведения напряжения, сопротивления, термопар и термосопротивлений, незаменимый прибор для настройки, калибровки и ремонта устройств непосредственно в месте их установки. Это делает его универсальным решением для проведения сервисных работ удаленных объектов промышленной автоматики и контрольно-измерительных систем, оснащенных температурными датчиками и регуляторами.

    Благодаря высокой точности до 0,02%, батарейному питанию и небольшому весу станет идеальным выбором для сервисных служб, обслуживающих важные промышленные предприятия и агрегаты.

    Особенности калибратора температуры с функцией измерения, 0,02% VERDO CH3502:

    • ручное и автоматическое пошаговое и пилообразное изменение выходного сигнала;
    • быстрая калибровка и проверка параметров с функцией изменения с шагом 25%;
    • автоматическая и ручная компенсация температуры холодного спая термопар;
    • режим прозвонки цепи;
    • сохранение и вызов настроек из памяти прибора;

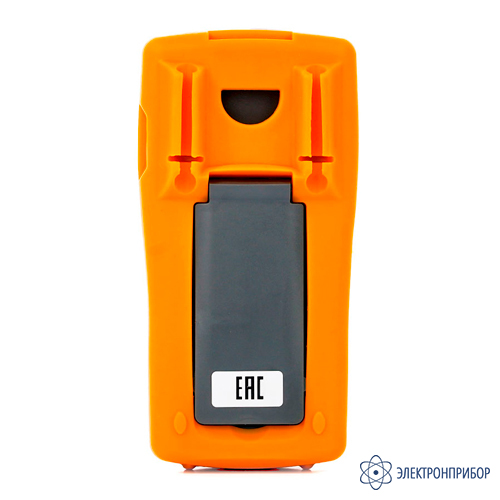

    • защитный противоударный хольстер;
    • настраиваемый режим автовыключения;
    • измерение/воспроизведение напряжения постоянного тока (от 0 до 60В/11В) с погрешностью до 0,02%;
    • измерение/воспроизведение электрического сопротивления постоянному току по 2, 3 и 4-проводной схеме (от 0 до 3600 Ом) с абсолютной погрешностью до 0,1 Ом;
    • измерение/воспроизведение сигналов термопар R, S, K, E, J, T, N, B- типа с абсолютной погрешностью до 0,8°C (К-тип, >0°C);
    • измерение/воспроизведение сигналов термопреобразователей сопротивления Pt100, Pt1000 по 2, 3 и 4-проводной схеме с абсолютной погрешностью до 0,2°C, а также Cu50*, Cu100* (*- характеристики не нормируются);
    • 5-разрядный ЖК-дисплей с подсветкой и отображением режимов работы прибора.

    Описание калибратора температуры с функцией измерения, 0,02% VERDO CH3502:

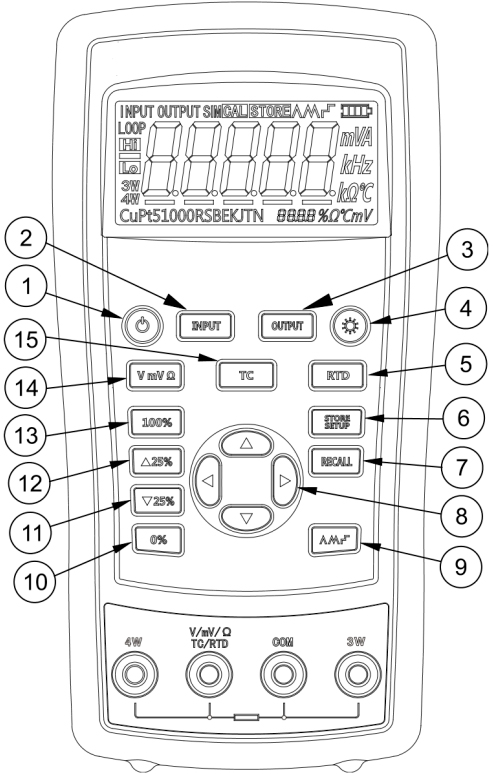

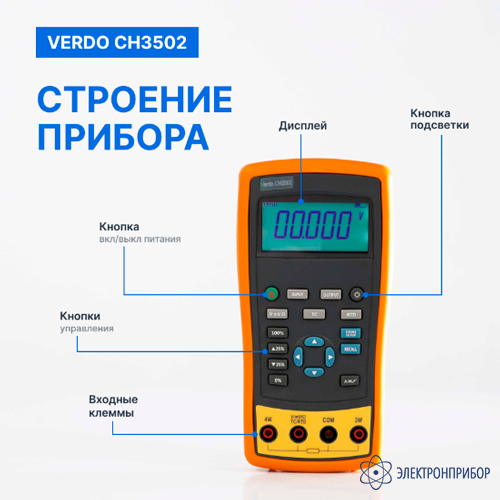

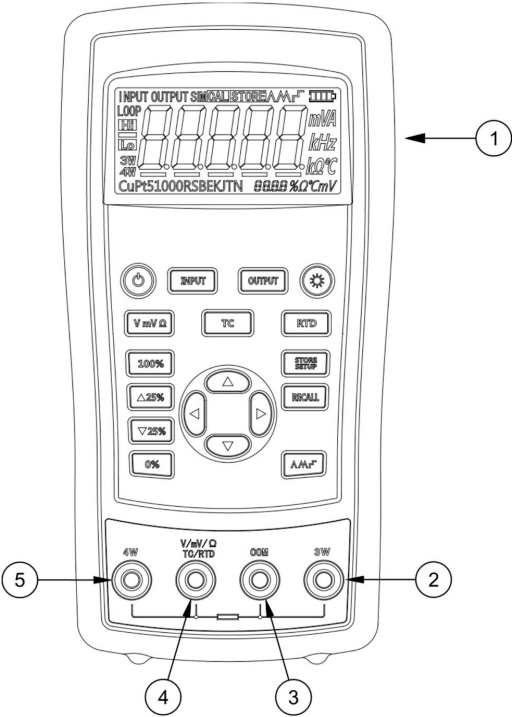

    Входные разъемы

    1. Разъем для зарядки аккумулятора.
    2. Клемма 3W и 4W.
    3. Терминал COM.
    4. Клемма V, mV, Ω, TC и RTD.

    Кнопки

    1. Включение и выключение питания.
    2. Выбор режима измерения.
    3. Выбор режима генерации сигнала и аналогового преобразователя.
    4. Включает или выключает подсветку. Включает режим регулировки контрастности при включении питания.
    5. Выбирает функцию измерения и имитации RTD (датчик температуры сопротивления). Повторяющиеся нажатия циклически перебирают все типы термосопротивлений.
    6. Устанавливает и сохраняет настройку калибратора.
    7. Восстанавливает заводские настройки калибратора.
    8. Увеличивает или уменьшает уровень источника.
    9. Циклически через:
      A - медленно повторяющаяся пила 0% - 100 % - 0%;
      A - быстро повторяющаяся пила 0% - 100% - 0%;
      Г - пошаговая повторяющаяся пила 0% - 100% - 0% с шагом 25%.
    10. Установка уровня выхода на 0% от диапазона. Нажмите и удерживайте, чтобы сохранить уровень источника 0%.
    11. Уменьшает уровень на 25% от диапазона.
    12. Увеличивает уровень на 25% от диапазона.
    13. Устанавливает уровень 100% от диапазона. Нажмите и удерживайте, чтобы сохранить уровень выходного сигнала 100% от диапазона.
    14. Устанавливает режим напряжения, тока и сопротивления.
    15. Выбирается функция измерения и источника сигнала (имитации) для ТС (термопара). Повторяющиеся нажатия циклически перебирают все типы термопар.

    Режимы измерений

    VERDO CH3502 позволяет провести прецизионные измерения напряжения, сопротивления (по 2, 3 и 4-проводной схеме), а также напрямую получить результаты измерения температуры в градусах цельсия с помощью тестируемых температурных датчиков термопарного типа (R, S, K, E, J, T, N, B) и термосопротивлений (Pt100, Pt1000, Cu50, Cu100 по 2, 3 и 4-проводной схеме).

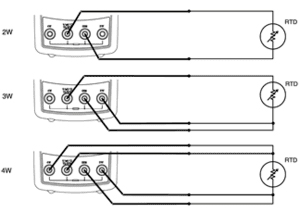

    При измерении сопротивления (и в том числе термо-сопротивления) пользователь может использовать 2, 3 или 4-проводную схему измерений.

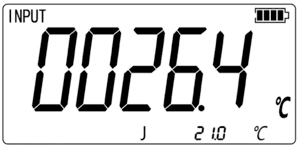

    При измерении температуры с помощью термопары прибор кроме градусов также последовательно выводит и ЭДС, генерируемое термопарой.

    Компенсацию холодного спая термопары пользователь может осуществить как автоматически, так и вручную (указав температуру холодного спая напрямую), при этом она будет отображаться на экране прибора в ходе измерений.

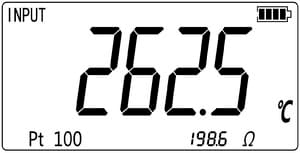

    При измерении температуры с помощью термосопротивления прибор одновременно отображает и температуру в градусах и текущее сопротивление самого датчика.

    Режимы воспроизведения

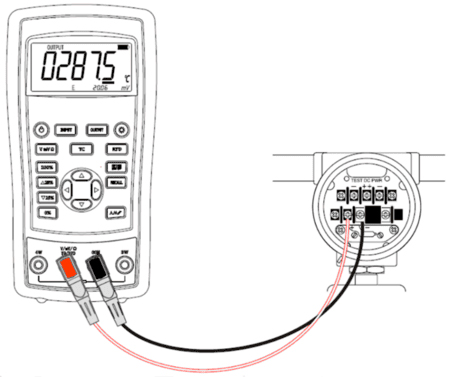

    VERDO CH3502 может прецизионно воспроизводить (эмулировать) сигналы от датчиков напряжения, сопротивления, термопар и термосопротивлений, что позволяет провести калибровку различных устройств и температурных преобразователей.

    Автоматизация установки параметров выходного сигнала

    Значение параметра выходного сигнала в VERDO CH3502 в режиме воспроизведения можно устанавливать вручную, изменяя значение каждого разряда задаваемого значения с помощью кнопок управления прибором.

    Для ускорения процесса калибровок можно задать значение параметра в процентах: минимальное значение – 0%, максимальное значение – 100%, промежуточные значения задавать нажатием кнопок на приборе +25% или -25%.

    Еще более высокий уровень автоматизации достигается за счет автоматического линейного изменения выходного сигнала, что позволяет подавать переменный сигнал на тестируемое устройство, освобождая руки для проверки отклика. При нажатии калибратор создает повторяющийся сигнал 0% - 100% - 0% на выбор из трех форм пилообразного сигнала: 40 секундная гладкая пила/15 секундная гладкая пила/ступенчатая лесенка с шагом 25%, остановка на 5 секунд на каждом шаге.

    Сохранение и загрузка настроек

    Пользователь VERDO CH3502 может сохранять до восьми вариантов настроек в постоянной памяти и загружать эти настройки для последующего использования. Настройки не теряются при низком уровне заряда элементов питания или при замене элементов питания.

  • Технические характеристики калибратора температуры с функцией измерения, 0,02% VERDO CH3502:

    Функция Диапаон или тип Разрешение Погрешность
    Напряжение (DC)
    Измерение от 0 до +31 В
    от -15 до +80 мВ
    от 80 до +125 мВ    		 0,001 В
    0,001 мВ
    0,01 мВ    		 ±(0,02%·U+0,002) В
    ±(0,02%·U+0,02) мВ
    ±(0,02%·U+0,02) мВ
    Воспроизведение  от -15 мВ до 99,999 мВ
    от 100 мВ до 125 мВ    		 0,001 мВ
    0,01 мВ     		 ±(0,02%·U+0,02) мВ
    Сопротивление (2-3-проводная/4-проводная)
    Измерение от 0 до 440 Ом
    от 420 до 3600 Ом    		 0,01 Ом
    0,1 Ом    		 ±0,15 Ом/±0,1 Ом
    ±1 Ом/±0,5 Ом
    Воспроизведение  от 0 до 440 Ом
    от 400 до 3600 Ом    		 0,01 Ом
    0,1 Ом    		 ±0,15 Ом/±0,1 Ом
    ±1 Ом/±0,5 Ом
    Термопары
    Измерение/воспроизведение  R, S, K, E, J, T, N, B 0,1°C до ±0,7°C (J,E-тип)
    Термосопротивление (RTD) 2,3 – проводная/4-проводная
    Измерение/воспроизведение  Pt100, Pt1000, Cu50*, Cu100*  0,1°C до ±0,3°C/±0,2°C (Pt1000)
    Дополнительная температурная погрешность в рабочих условиях эксплуатации, приведенная к диапазону измерений  ±0,005%/°С
    ±0,05 %/°С в режиме измерения/воспроизведения электрического сопротивления постоянного тока сигналов термопар
    Общие характеристики
    Параметр Значение
    Рабочие условия эксплуатации от -10 до 55°С; ≤80%
    Нормальные условия измерения  от 18 до 28°С; ≤80%
    Дисплей 5-разрядный ЖК-дисплей
    Питание батареи 1,5 V AAA, 6 штук, адаптер 12 В

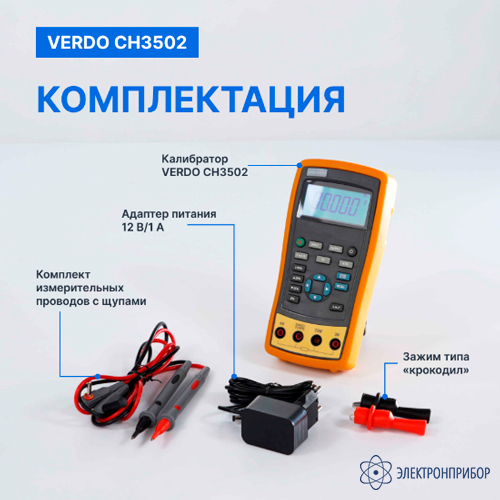

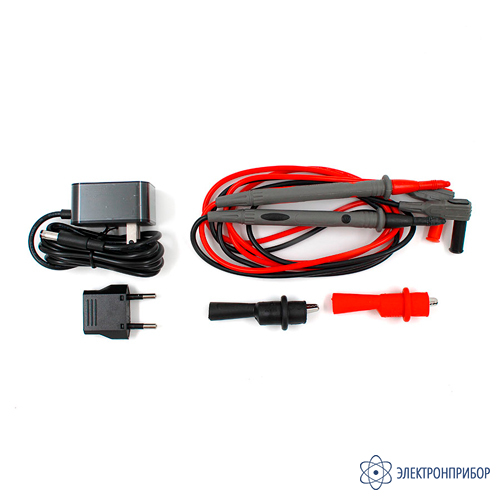

  • Комплект поставки VERDO CH3502

    № Наименование Количество
    1 Калибратор температуры с функцией измерения, 0,02% VERDO CH3502 1
    2 Комплект измерительных проводов с щупами 1
    3 Комплект зажимов типа «крокодил» 1
    4 Адаптер питания 12 В/1 А 1
