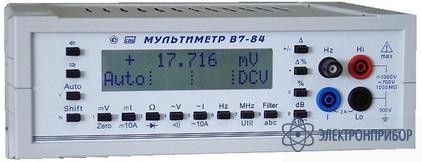

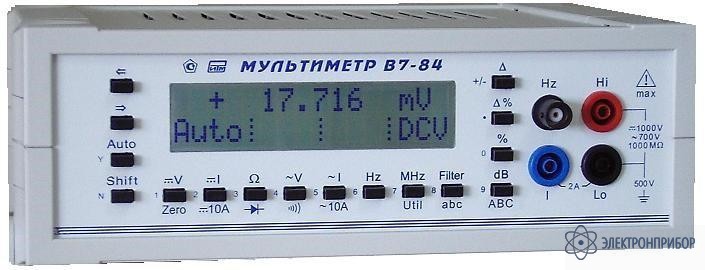

В7-84 — мультиметр

Сохранить в PDF Распечатать
    • Госреестр РФ

      38358-08

    • Производитель

      Прочие

    Назначение мультиметра В7-84

    В7-84 – многофункциональный мультиметр высокой точности. Рассчитан на работу в составе автоматизированных систем с интерфейсом USB. Улучшены точность, стабильность, линейность, разрешающая способность, увеличено быстродействие и расширен диапазон измерения.

  • основные технические характеристики мультиметра В7-84

    Измерение напряжения постоянного тока

    Предел Uп Диапазон значений отображаемой шкалы1) основная погрешность 2), ±(ппм от Uх + ппм от Uп) Нелинейность 3), ±(ппм от Uх + ппм от Uп) Входное сопротивление, Мом Температурный коэффициент, не более
    0.1 В ±(0.0000 - 125.0000) мВ 30 + 10 2 + 10 Более 10000 2 ппм / оС
    1 В ±(125.0000 - 1250.0000) мВ 20 + 2 2 + 2 2 ппм / оС
    10 В ±(1.250000 - 12.500000) В 20 + 2 2 + 2 2 ппм / оС
    100 В ±(12.50000 - 125.00000) В 30 + 2 3 + 2 10 ± 1 % 3 ппм / оС
    1000 В ±(125.0000 - 1250.0000) В 40 + 2 5 + 2 3 ппм / оС

    Измерение среднеквадратического значения напряжения переменного тока

    Предел, Uп Основная погрешность, ± (% от Uх +% от Uп) 2)
    0.2 В 2 В 20 В 200 В 700 В
    Диапазон значений отображаемой шкалы1) 1.000 –20.000 мВ 20.000 – 250.000 мВ 200.000 – 2500.000 мВ 2.00000 – 25.00000 В 20.0000 – 250.0000 В 200.000 – 750.000 В
    5 – 10 Гц 1 + 0.05 1 + 0.05 1 + 0.005 1 + 0.005 1 + 0.005 1 + 0
    10 – 20 Гц 0.5 + 0.05 0.5 + 0.05 0.5 + 0.005 0.5 + 0.005 0.5 + 0.005 0.5 + 0
    20 – 40 Гц 0.3 + 0.01 0.3 + 0.01 0.3 + 0.005 0.3 + 0.005 0.3 + 0.005 0.3 + 0
    40 – 1000 Гц 0.1 + 0.01 0.1 + 0.01 0.07 + 0.005 0.07 + 0.005 0.07 + 0.005 0.1 + 0
    1 – 10 кГц 0.1 + 0.01 0.1 + 0.01 0.1 + 0.005 0.1 + 0.005 0.1 + 0.005 0.15 + 0
    10 – 20 кГц 0.1 + 0.01 0.1 + 0.01 0.1 + 0.005 0.15 + 0.005 0.15 + 0.005 0.3 + 0
    20 – 50 кГц нн 0.2 + 0.01 0.2 + 0.005 0.3 + 0.005 0.3 + 0.005 нд
    50 – 100 кГц нн 0.5 + 0.01 0.5 + 0.01 0.5 + 0.01 0.5 + 0.01 нд
    100 – 200 кГц нн 3 + 0.02 3 + 0.02 нн нд нд
    0.2 – 1 МГц нн 5 + 0.05 5 + 0.05 нн нд нд

    Измерение сопротивления и диодный тест

    Предел, Rп Диапазон значений отображаемой шкалы1) Основная погрешность, ±(% от Rх  + % от Rп) ±(% от Uх  + % от Uп) 2) Измерительный ток, мкА Температурный коэффициент не более
    0.5 кОм 000.000 - 600.000 Ом 0.01 + 0.005 10.000
    R+0.05
    5 ппм / оС

    5 кОм

      0.600000 - 7.000000 кОм

    0.01 + 0.001 5 ппм / оС
    100 кОм 7.00000 - 30.00000 кОм 0.01 + 0.001 5 ппм / оС
    30.0000 - 150.0000 кОм 0.01 + 0.001 5 ппм / оС
    1 МОм 0.1500000 - 2.000000 МОм 0.02 + 0.001 15 ппм / оС
    2.00000 - 20.00000 МОм 0.01· R + 0 3) 15 · R ппм / оС
    20.0000 - 200.0000 МОм 0.01· R + 0 15 · R ппм / оС
    0.20000 - 2.50000 ГОм 0.01· R + 0 15 · R ппм / оС
    5 В 4) 0.0000 - 5.2000 В 0.05 + 0.005 5 ппм / оС

    Измерение силы постоянного и переменного тока

    Основная погрешность,  ±(% от Iх  + % от Iп) 2)
    Предел, Iп 0.2 А 2 А 10 А 5)
    Диапазон значений отображаемой шкалы 1) DC - ±(0.000 – 2500.000) мА ±(0.0000 – 12.50000) А
    AC 0.0010 – 250.0000 мА 250.000 – 2500.000 мА 0.1000 – 12.50000 А
    DC - 0.02 + 0.0005 0.03 + 0.002
    AC: 5 - 10 Гц 1 + 0.005 1 + 0.005 1 + 0.01
    AC: 10 - 20 Гц 0.5 + 0.005 0.5 + 0.005 0.5 + 0.01
    AC: 20 - 40 Гц 0.3 + 0.005 0.3 + 0.005 0.3 + 0.01
    AC: 0.04 - 1 кГц 0.1 + 0.005 0.1 + 0.005 0.1 + 0.01
    AC: 1 - 5 кГц 0.2 + 0.005 0.2 + 0.005 0.2 + 0.01
    Сопротивление шунта, Ом 0.1 (входное сопр. не более 0.2) 0.01 (0.02)
    Температурный коэффициент не более 25 ппм/ оС (DC) и 100 ппм/ оС (AC)

    Измерение частоты

    Предел, Fп 1) Диапазон значений отображаемой шкалы 2) Основная погрешность, ± (ппм от Fх + F) или ± (ппм от Fх + ппм от Fп) 3) Входное сопротивление и емкость Температурный коэффициент
    Режим "Hz" Входное сопротивление не менее 40 кОм. Емкость не более 15 пФ
    25 Гц 1.000 – 25.000 Гц 5 + 0.002 Гц (5 + 80) не более
    500 Гц 25.000 – 500.000 Гц 5 + 0.005 Гц (5 + 10) 0.5 ппм/ оС
    4 кГц 500.000 – 4000.000 Гц 5 + 0.01 Гц (5 + 2.5)
    32 кГц 4.00000 – 32.00000 кГц 5 + 0.06 Гц (5 + 2)
    125 кГц 32.0000 – 125.0000 кГц 5 + 0.2 Гц (5 + 2)
    3 МГц 125.0000 – 999.9999 кГц 5 + 3 Гц (5 + 1)
    1000.000 – 3000.000 кГц 5 + 3 Гц (5 + 1)
    24 МГц    3.00000 – 24.00000 МГц 5 + 25 Гц (5 + 1)
    64 МГц  24.00000 – 64.00000 МГц 5 + 60 Гц (5 + 1)
    Режим "MHz"
    0.2 ГГц 1.0000 –200.0000 МГц 5 + 0.2 кГц (5 + 1)
    1.2 ГГц 200.000  – 1200.000 МГц 5 + 1 кГц (5 + 1)

    1) Показан (тонким шрифтом) разряд индикатора, отображаемый при включении режимов с высоким разрешением “HR”, “FA”, “FC”(цифрового фильтра) или “x2” (удвоение измерительного периода).

    2) Uх, Rx, Ix, Fx – измеряемое значение напряжения, сопротивления, тока и частоты; Uп, Rп, Iп, Fп – номинальное значение предела; ппм - миллионная доля; R - величина измеряемого сопротивления, выраженная в мегаомах; ппм - миллионная доля

    3) Обеспечивается на указанном пределе после прогрева не менее 1 ч, в течении 10 мин после выполнения автоматической калибровки нуля и изменении температуры окружающей среды в пределах T=±1 оС.

    4) Строка с параметрами в режиме диодного теста. Звуковой сигнал «прозвонки» включается, когда напряжение на входных клеммах ниже 0.1 В.

    5) С внешним шунтом из комплекта мультиметра.

    Обработка измеренных данных мультиметра В7-84

    • "D" – вычисление абсолютного отклонения относительно опорного (начального) уровня;
    • "D %" – вычисление относительного отклонения в процентах от опорного уровня.
    • "%" – отношение к опорному уровню с отсчетом в процентах (опорное значение принимается за 100 %);
    • "dB" – отношение к опорному уровню с отсчетом в децибелах (опорное значение принимается за 0 дБ).
    • "ADC" – универсальная масштабирующая формула с коэффициентами вводимыми пользователем.

    Рабочие условия эксплуатации:

    • температура окружающего воздуха от +5 до +40 оС;
    • относительная влажность до 90 % при температуре до 25 оС;
    • напряжение питающей сети (220 ±22) В с частотой (50 ±1) Гц.

    Мощность, потребляемая прибором от сети питания, не превышает 15 ВА.
    Масса прибора не превышает 2 кг.
    Габаритные размеры прибора: 250 ´ 85 ´ 210 мм.
    Наработка на отказ не менее 15000 ч.

  • Комплект поставки В7-84

    Наименование Количество
    Мультиметр В7-84 1
