DMM 6500, DMM-6500

Мультиметры лабораторные

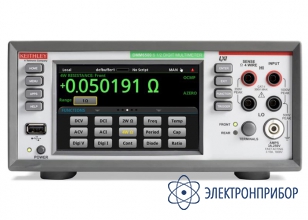

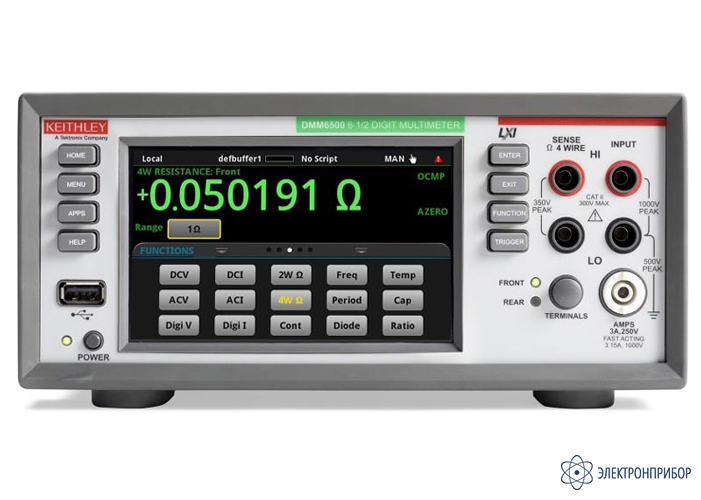

DMM6500 — мультиметр

Код товара: 53335
  • 74286-19
    Мультиметр DMM6500 Мультиметр DMM6500

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      74286-19 до 05.03.2024

    • Производитель

      Keithley, США

    Назначение мультиметра DMM6500:

    Мультиметр DMM6500 предназначен для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.

    Описание мультиметра DMM6500:

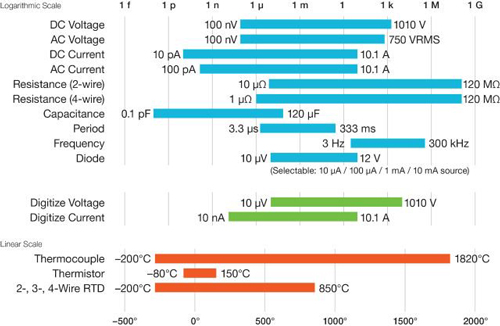

    DMM6500 имеет 15 встроенных функций измерения.

    Мультиметр DMM6500 обладает высокой чувствительностью и точностью измерений. Низкие сопротивления необходимо измерять, используя отработанные методики, чтобы исключить тепловые погрешности и сопротивление измерительных щупов.

    При помощи мультиметра DMM6500 можно:

    • Выполнять измерения с чувствительностью 1 Ом;
    • Измерять сопротивление, используя 4-проводную схему для исключения погрешности, вносимой измерительными щупами;
    • Использовать компенсацию смещения для исключения погрешности, возникающей из-за термического контакта.

    Прибор позволяет мгновенно получить полную картину измерений, например, за счёт регистрации переходных сигналов просмотра трендов данных и статистики непосредственно на сенсорном экране, чтобы ускорить анализ данных и исключить дополнительные измерения.

    При этом:

    • Сигналы отображаются на дисплее, в том числе в режиме наложения
    • Функции масштабирования существенно упрощают изучение переходных сигналов и форм сигналов
    • Определение характеристик сигналов при помощи пользовательских курсоров и компьютерной статистики

    Возможности мультиметра DMM6500 не ограничиваются только отображением показаний. Он может создавать осциллограммы сигналов, зарегистрированных при помощи встроенного 16-ти битного АЦП с частотой дискретизации 1 Мвыб/сек.

    При необходимости одновременного наблюдения за несколькими устройствами или выполнения многоточечных измерений на одном устройстве, можно установить дополнительную плату мультиплексора, которая обеспечивает до 10 каналов для измерений и исключает покупку дополнительных приборов.

    Для этих целей используются те же сканерные платы, что и в мультиметре Keithley 2000E:

    • Установив дополнительную плату 2000-SCAN, можно использовать до 10 каналов для измерений напряжения или сопротивления по 2-проводной схеме либо до 5 каналов для измерений сопротивления по 4-проводной схеме;
    • Установив дополнительную плату мультиплексора 2001-TSCAN, можно задействовать до 9 каналов для измерений температуры при помощи термопар. На плате установлен эталонный датчик компенсации холодного спая.

    DMM6500 позволяет повысить эффективность производственных испытаний. Продолжительность тестирования уменьшается за счёт более быстрых измерений. Кроме того, используя одну схему испытаний, можно протестировать до 10 устройств. При помощи разработанного компанией Keithley и встроенного в прибор процессора сценариев тестирования (TSP®) позволяет свести к минимуму обращения к ПК и сократить время тестирования, а, кроме того, выполнять тестирование и управлять другими приборами с подключением TSP или LAN

    При этом, длительность сигналов для измерений не короче, чем 0,0005 периода сигнала сети питания или 8,3 мкс (10 мкс) для сети с частотой 60 Гц (50 Гц). Мультиметр DMM6500 имеет широкий спектр интерфейсов.

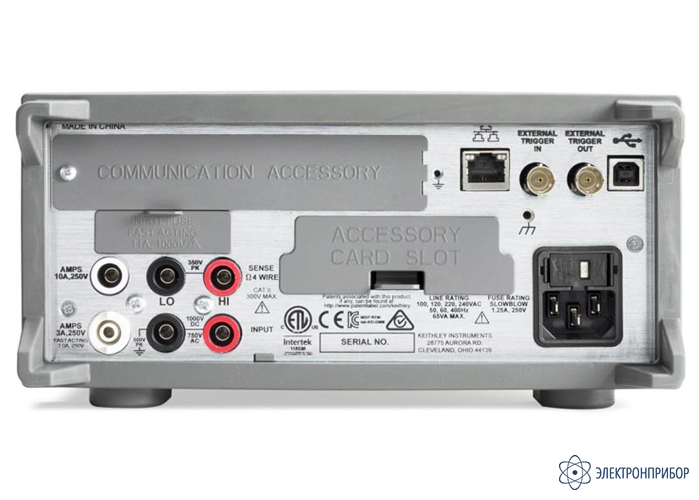

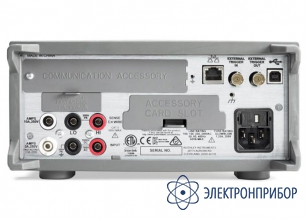

    Стандартные интерфейсы установленные в приборе включают LAN LXI и USB, а предлагаемые в качестве опций предлагаются GPIB, RS-232 и TSP-Link®. Эмуляция кода, предоставляемая для популярных приборов Keithley и мультиметров других производителей, позволяет быстро и просто выбрать необходимую систему команд.

  • Технические характеристики мультиметра DMM6500:

    Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение постоянного напряжения
    100 мВ >10 ГОм (10 ±0,1) МОм ±(3∙10-5 ∙U + 3,5∙10-5 ∙DU) 4) ±(1∙10-6 ∙U + 5∙10-6 ∙DU)
    1 В ±(2,5∙10-5 ∙U + 6∙10-6 ∙DU) ±(1∙10-6 ∙U + 1∙10-6 ∙DU)
    10 В ±(2,5∙10-5 ∙U + 5∙10-6 ∙DU)
    100 В (10 ±0,1) МОм ±(4∙10-5 ∙U + 6∙10-6 ∙DU) ±(6∙10-6 ∙U + 1∙10-6 ∙DU)
    1000 В
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
    2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов.
    Верхний предел диапазона 1) Сила испытательного тока Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
    Измерение электрического сопротивления постоянному току
    1 Ом 5) 10 мА ±(8,5∙10-5 ∙R + 2∙10-4 ∙DR) ±(6∙10-6 ∙R + 1∙10-5 ∙DR)
    10 Ом 10 мА ±(8,5∙10-5 ∙R + 2∙10-5 ∙DR) ±(6∙10-6 ∙R + 1∙10-6 ∙DR)
    100 Ом 1 мА
    1 кОм 1 мА ±(7,5∙10-5 ∙R + 6∙10-6 ∙DR)
    10 кОм 100 мкА
    100 кОм 10 мкА ±(7,5∙10-5 ∙R + 1∙10-5 ∙DR)
    1 МОм 10 мкА ±(1∙10-4 ∙R + 6∙10-6 ∙DR)
    10 МОм 6) 0,7 мкА ±(4∙10-4 ∙R + 1∙10-5 ∙DR) ±(7∙10-5 ∙R + 1∙10-6 ∙DR)
    100 МОм 6) 0,7 мкА ±(2∙10-3 ∙R + 3∙10-5 ∙DR) ±(3,85∙10-4 ∙R + 1∙10-6 ∙DR)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
    2) R – значение измеряемого сопротивления; DR – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) Значения погрешности указаны для 4-х проводной схемы с компенсацией смещения для R ≤ 10 кОм и без компенсации смещения для R > 10 кОм. Для 2-х проводной схемы с функцией относительных измерений (Rel) после установки нуля к указанным значениям погрешности следует добавить 0,1 Ом.
    5) Только 4-х проводная схема.
    6) Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, не более 10 %.
    Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение силы постоянного тока
    10 мкА 10 кОм ±(4,5∙10-4 ∙I + 5∙10-5 ∙DI) 5) ±(3∙10-5 ∙I + 6∙10-6 ∙DI)
    100 мкА 1 кОм ±(4,5∙10-4 ∙I + 5∙10-5 ∙DI) ±(2∙10-5 ∙I + 5∙10-6 ∙DI)
    1 мА 100 Ом
    10 мА 10 Ом ±(2∙10-4 ∙I + 5∙10-5 ∙DI) ±(1,5∙10-5 ∙I + 5∙10-6 ∙DI)
    100 мА 1 Ом
    1 А 0,1 Ом ±(4∙10-4 ∙I + 5∙10-5 ∙DI) ±(3∙10-5 ∙I + 5∙10-6 ∙DI)
    3 А 0,1 Ом ±(5∙10-4 ∙I + 4∙10-5 ∙DI)
    10 А 0,005 Ом ±(2,2∙10-3 ∙I + 2,5∙10-4 ∙DI) ±(6∙10-5 ∙I + 5∙10-6 ∙DI)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
    2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) При подключении к клеммам на передней панели.
    Измерение среднеквадратических значений переменного напряжения
    Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В
    Входной импеданс: 1,1 МОм // ˂ 100 пФ
    Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4,5) Температурный коэффициент (/°C), не более 2)
    3 Гц ≤ F ˂ 5 Гц ±(1∙10-2 ∙U + 3∙10-4 ∙DU) 6) ±(1∙10-3 ∙U + 3∙10-5 ∙DU)
    5 Гц ≤ F ˂ 10 Гц ±(3,5∙10-3 ∙U + 3∙10-4 ∙DU) 6) ±(3,5∙10-4 ∙U + 3∙10-5 ∙DU)
    10 Гц ≤ F ˂ 20 кГц ±(6∙10-4 ∙U + 3∙10-4 ∙DU) ±(5∙10-5 ∙U + 3∙10-5 ∙DU)
    20 кГц ≤ F ˂ 50 кГц ±(1,2∙10-3 ∙U + 5∙10-4 ∙DU ±(1,1∙10-4 ∙U + 5∙10-5 ∙DU)
    50 кГц ≤ F ˂ 100 кГц ±(6∙10-3 ∙U + 8∙10-4 ∙DU) ±(6∙10-4 ∙U + 8∙10-4 ∙DU)
    100 кГц ≤ F ≤ 300 кГц ±(4∙10-2 ∙U + 5∙10-3 ∙DU) 6) ±(2∙10-3 ∙U + 2∙10-4 ∙DU)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 750 В, для которого максимальное измеряемое значение равно 750 В.
    2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) Погрешность нормируется для значений измеряемого напряжения не менее 5 % от верхнего предела диапазона.
    5) Погрешность нормируется для значений напряжения U и частоты F, удовлетворяющих условию U∙F ≤ 8∙107 В∙Гц.
    6) Типовое справочное значение
    Верхний предел диапазона 1) Сопротивление внутреннего шунта Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
    Измерение среднеквадратических значений силы переменного тока
    100 мкА 1 кОм 3 Гц ≤ F ≤ 1 кГц ±(1∙10-3 ∙I + 7∙10-4 ∙DI) 5) ±(1,5∙10-4 ∙I + 1∙10-4 ∙DI)
    1 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 7∙10-4 ∙DI) 5,6) ±(3∙10-4 ∙I + 1∙10-4 ∙DI)
    1 мА 100 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    10 мА 10 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    100 мА 1 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    1 А 0,1 Ом 3 Гц ≤ F ˂ 5 Гц ±(3∙10-3 ∙I + 4∙10-4 ∙DI)
    5 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 6∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    3 А 0,1 Ом 3 Гц ≤ F ˂ 5 Гц ±(3,5∙10-3 ∙I + 4∙10-4 ∙DI)
    5 Гц ≤ F ≤ 5 кГц ±(1,5∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 6∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    10 А 0,005 Ом 3 Гц ≤ F ˂ 5 Гц ±(6∙10-3 ∙I + 6∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 Гц ≤ F ≤ 1 кГц ±(4∙10-3 ∙I + 6∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    1 кГц ≤ F ≤ 5 кГц ±(1∙10-2 ∙I + 7∙10-4 ∙DI) ±(3∙10-4 ∙I + 1,2∙10-4 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-2 ∙I + 7∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 1,2∙10-4 ∙DI)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
    2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона.
    5) При подключении к клеммам на передней панели.
    6) Типовое справочное значение.
    Верхний предел диапазона 1) Сила тока заряда Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
    Измерение электрической емкости
    1 нФ 1 мкА ±(8∙10-3 ∙C + 5∙10-3 ∙DC) ±(5∙10-4 ∙C + 5∙10-4 ∙DC)
    10 нФ 10 мкА ±(4∙10-3 ∙C + 1∙10-3 ∙DC) ±(5∙10-4 ∙C + 1∙10-4 ∙DC)
    100 нФ 100 мкА
    1 мкФ 100 мкА
    10 мкФ 1 мА
    100 мкФ 1 мА
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
    2) C – значение измеряемой емкости; DC – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) С функцией относительных измерений (Rel) после установки нуля.
    Измеряемые значения Пределы допускаемой относительной погрешности, % Температурный коэффициент (%/°C), не более
    Частота F Период T
    Измерение частоты и периода
    Синусоидальный сигнал 1)
    3 Гц ≤ F ≤ 10 Гц 333 мс ≥ T ≥ 100 мс ±0,1 ±0,0002
    10 Гц ˂ F ≤ 100 Гц 100 мс > T ≥ 10 мс ±0,03
    100 Гц ˂ F ≤ 1 кГц 10 мс > T ≥ 1 мс ±0,01
    1 кГц ˂ F ≤ 300 кГц 1 мс > T ≥ 3,3 мкс ±0,009
    Прямоугольный сигнал 2)
    10 Гц ˂ F ≤ 300 кГц 100 мс > T ≥ 3,3 мкс ±0,008 ±0,0002
    1) Погрешность нормируется при уровне входного напряжения (скз) не менее 5 % от верхнего предела диапазона напряжения и не менее 10 мВ.
    2) Погрешность нормируется при амплитуде входного напряжения не менее 10 % от верхнего предела диапазона напряжения.
    Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности измерения постоянного напряжения 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение напряжения высокоскоростным АЦП
    100 мВ >10 ГОм (10 ±0,1) МОм ±(4∙10-4 ∙U + 2∙10-4 ∙DU) ±(2,5∙10-5 ∙U + 3∙10-5 ∙DU)
    1 В; 10 В ±(3∙10-4 ∙U + 1∙10-4 ∙DU) ±(2,5∙10-5 ∙U + 1∙10-5 ∙DU)
    100 В; 1000 В (10 ±0,1) МОм
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
    2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
    3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
    Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности измерения силы постоянного тока 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение силы тока высокоскоростным АЦП
    100 мкА 1 кОм ±(7∙10-4 ∙I + 5∙10-4 ∙DI) ±(3∙10-5 ∙I + 3,5∙10-5 ∙DI)
    1 мА 100 Ом ±(7∙10-4 ∙I + 3∙10-4 ∙DI)
    10 мА 10 Ом ±(5∙10-4 ∙I + 3∙10-4 ∙DI)
    100 мА 1 Ом ±(2∙10-5 ∙I + 3,5∙10-5 ∙DI)
    1 А 0,1 Ом ±(7∙10-4 ∙I + 3∙10-4 ∙DI) ±(4∙10-5 ∙I + 3,5∙10-5 ∙DI)
    3 А 0,1 Ом ±(9∙10-4 ∙I + 4∙10-4 ∙DI)
    10 А 4) 0,005 Ом ±(2,5∙10-3 ∙I + 8∙10-4 ∙DI) ±(6∙10-5 ∙I + 1∙10-4 ∙DI)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
    2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
    3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
    Общие характеристики
    Параметр Значение
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от 0 до 50
    до 80 при температуре 35 °C
    Потребляемая мощность, Вт, не более 50
    Частота сети питания, Гц 50; 400
    Напряжение сети питания, В от 90 до 264
    Габаритные размеры (без ручки) (ШхГхВ), мм 214 х 357 х 88
    Масса, кг, не более 4,54

  • Комплект поставки DMM6500

    № Наименование Количество
    1 Мультиметр DMM6500 1
    2 Кабель сетевой тип А1 1
    3 Пара измерительных кабелей 1
    4 Кабель интерфейсный USB A/B 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
