DAQ-79600 — мультиметр цифровой с многоканальной системой сбора данных и коммутации

Описание мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:

DAQ-79600 производства компании GW Instek представляет собой гибкую модульную систему сбора данных c высокой производительностью тестирования. Новинка имеет крейтовую архитектуру и конструктивно включает в себя основной блок с встроенным 6,5-разрядным мультиметром и 5 дополнительно приобретаемых модулей сбора данных, коммутации и управления.

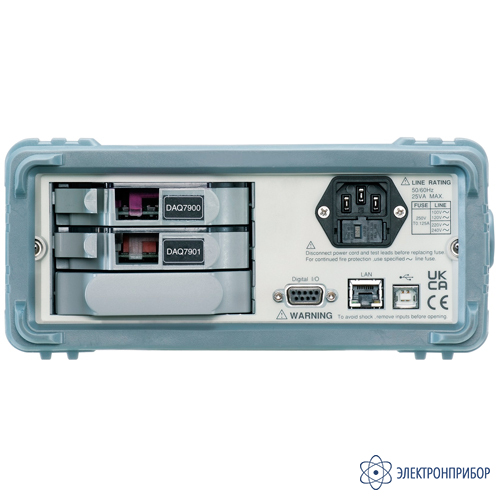

Базовый измерительный блок DAQ-79600 оснащен на задней панели 3 слотами для установки сменных модулей. Встроенный прецизионный цифровой мультиметр с разрешением 6½ является основой тестирования и измерений. Опционально доступны 5 различных модулей для удовлетворения широких потребностей в измерениях и сканировании входных параметров. Система сбора данных DAQ-79600 имея высокую производительность и гибкость конфигурации, соответствует современным требованиям к измерениям за счет быстрого изменения топологии сканирования с целью формирования приложений. Модульная архитектура системы делает типовые тесты и испытания в целом эффективнее, удобнее, быстрее и надежнее. Основной измерительный блок (мультиметр) имеет встроенный Web-интерфейс и позволяют проводить настройку и мониторинг результатов измерений с помощью стандартного Интернет-браузера.

Благодаря высокой точности измерений и гибкости в выборе схем коммутации сигналов новинка идеально подходит для тестовых систем в сферах разработки и производства электроники, инженерного дизайна и научных лабораторий, что делает этот прибор поистине универсальным.

Доступны 5 коммутационных модулей, включая 20-канальные модули общего назначения DAQ-7900 и DAQ-7901, многофункциональный 40-канальный модуль DAQ-7903, модуль матричного мультиплексора «4 х 32» DAQ-7904 и высоковольтно-токовый модуль DAQ-7909. Пользователи могут их комбинировать в слотах задней панели и создавать конфигурацию произвольно в соответствии с потребностями измерений. Поскольку сменные модули встраиваются в цифровой мультиметр на свободные слоты, то при расширении каналов обеспечивается возможность получения до 60 двухпроводных каналов, 120 несимметричных каналов или 96 матричных точек пересечения для максимальной гибкости системы.

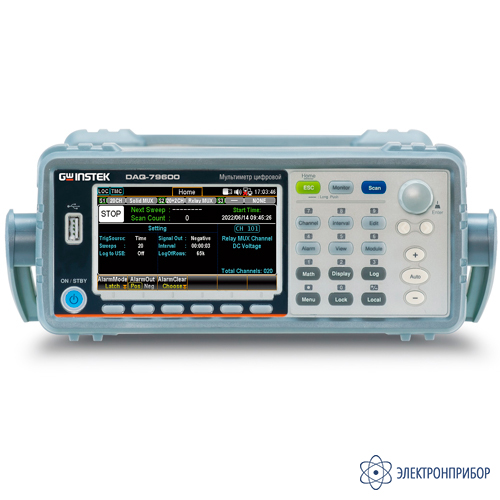

Мультиметр DAQ-79600 оснащен цветным графическим дисплеем и функциональными клавишами управления, что позволяет оператору легко настраивать каналы модуля интуитивно понятным способом. Данные измерений представлены в различных форматах, таких как числовые значения, гистограммы, график тренда и гистограмма для быстрой проверки результатов измерений. Измеритель DAQ-79600 может оцифровывать 14 входных сигналов (параметров): температура (RTD/термопара/термистор), напряжение (AC/DC), ток (AC/DC), сопротивление (2 пр./ 4 пр.), напряжение (прямое/ мостовое), частота/период и емкость. Встроенный цифровой мультиметр 6 ½ обеспечивает базовую погрешность измерений ±0,0035% (режим DCV), ±0,05% (ACV) и ± 0,01% по сопротивлению.

Встроенный универсальный мультиметр (измерительный блок)

Интегрированный преобразователь или датчик преобразует измеряемую физическую величину (процесс) в электрический сигнал, который можно измерить с помощью внутреннего цифрового мультиметра. Встроенный в систему сбора данных DAQ-79600 цифровой мультиметр 6 ½ разряда способен выполнять следующие измерения:

• температура (термопара, резистивный датчик температуры, термистор)
• напряжение до 600В/ до 400 Вскз (постоянное / переменное);
• сопротивление (2- и 4-проводной метод, до 1 ГОм);
• ток (постоянный и переменный до 2 А);
• частота и период (до 1 МГц);
• ёмкость конденсатора (до 100 мкФ).

Встроенный цифровой мультиметр оснащен функциями обработки, усиления (или ослабления) и аналого-цифрового преобразования сигнала с высоким разрешением.

Опциональные модули сбора данных (коммутации и управления) мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:

DAQ-7900 20-канальный универсальный мультиплексор

• Скорость сканирования 450 каналов/с.
• Сочетание 2- и 4-проводных конфигураций сканирования каналов.
• Встроенная термопара с опорным спаем (холодным).
• Максимальное напряжение коммутации 120 В.
• На основе твердотельных переключателей (Solid State Relay).
• Исполнение на базе полевых транзисторов.

DAQ-7901 20-канальный универсальный мультиплексор + 2 токовых канала (на якорных реле)

• Скорость сканирования до 80 каналов/с.
• Сочетание 2- и 4-проводных конфигураций каналов.
• Встроенная термопара с опорным спаем (холодным).
• Максимальное напряжение коммутации 300 В.
• 2 дополнительных канала измерения тока (1A/ на канал), всего 22 канала в модуле.

DAQ-7903 40-канальный модуль несимметричного мультиплексора (на якорных реле/ Single-Ended)

• Скорость сканирования до 80 каналов/с.
• 1-проводные входы (низкопотенциальный общий контакт/ common-low).
• Встроенная термопара с опорным спаем (холодным).

DAQ-7904* матричный мультиплексор 4 x 8 (модуль 2-х проводной матричной коммутации)

• 32 точки пересечения.
• Скорость переключения 3 мс.
• Максимальное напряжение сканирования 300В/ ток 1 А.
• До 96 точек пересечения (при установке в слоты 3-х модулей).

* Матричная коммутация

Матричный коммутатор DAQ-7904 соединяет несколько входов с несколькими выходами (4 х 8) и, тем самым обеспечивает более широкие возможности коммутации по сравнению с обычным мультиплексором. Модуль с матрицей предусмотрен только для коммутации сигналов с полосой частот до 10 МГц/ Bandwidth. Матрица представляет собой совокупность строк и столбцов. Например, простую матрицу 3×3 можно использовать для соединения трех источников с тремя контрольными точками, как показано на рисунке ниже.

DAQ-7909 10 канальный (8+2) мультиплексор: 8 высоковольтных каналов/HV + 2 токовых канала (2 А/ на кан)

• Скорость переключения 3 мс.
• Максимальное напряжение сканирования до 600В (постоянное)/до 400 Вскз (переменное), ток 2 А.
• Сочетание 2- и 4-проводных конфигураций сканирования каналов.
• 2 дополнительных канала измерения тока (до 2A/ на канал).

Особенности мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:

• многоканальная система сбора данных на базе цифрового мультиметра 6½ разрядов (измерительный блок) и 5 типов коммутационных модулей (мультиплексоров);
• гибкое и удобное конфигурирование системы сбора данных в зависимости от измерительного приложения или ИУ;
• максимальная скорость сканирования: до 450 каналов/с (с модулем DAQ-7900);
• полоса пропускания входных сигналов до 10 МГц (Bandwidth);
• максимальное U_вх: постоянное/ переменное напряжение (DCV/ ACV) до 300 В, с модулем DAQ-7909 до 600 В/ 400 Вскз;
• максимальный I_вх: постоянный/ переменный ток (DCA/ ACA) до 1А, с модулем DAQ-7909 до 2А на канал;
• диапазон частот измерений входного сигнала: переменное напряжение (ACV) от 3 Гц до 300 кГц, переменный ток (ACA) от 3 Гц до 10 кГц;
• максимальное разрешение: 0,1 мкВ/ 1 пА/ 0,1 мОм/ 0,002 °С/ 0,01 пФ;
• измерение с учетом формы сигнала и искажений (True RMS);
• 14 функций (преобразование и измерение входных параметров): температура (терморезистор, термопара, термистор), постоянное/переменное напряжение, сопротивление (2- и 4-х проводная схема), частота и период, постоянный / переменный ток, ёмкость, прямое/ мостовое напряжение;
• погрешность (базовая): ±0,0035% (для DCV), ±0,05% (для ACV), ± 0,01% (сопротивление);
• одновременное измерение различных параметров (U/I, R/I и других);
• внутренняя память: 100 K отсчетов;
• высокая скорость измерений данных: до 10 К измерений/с;
• цветной графический дисплей (диагональ 11 см) с отображением аналоговой шкалы, гистограмм, трендов;
• автоматический и ручной выбор предела;
• встроенный таймер (год/ дата/ время);
• запись и воспроизведение: профили настройки параметров в меню (интервал/ регистратор - №№ 1-5), профили измерений канала (№№ 1-3);
• измерительный блок имеет 3 слота для установка модулей коммутации;
• опции: 5 типов коммутационных модулей DAQ-7900, DAQ-7901, DAQ-7903, DAQ-7904, DAQ-7909 (до 3-х одновременно в одном измерительном блоке);
• интерфейсы USB, RS-232. LAN, цифровой Digit I/O;
• вариант исполнения DAQ-79600 (GPIB): с дополнительным интерфейсом GPIBmini (заводская установка);
• стандартные команды и язык программирования (SCPI);
• при полном заполнении системы DAQ-79600 модулями (в зависимости от типа) обеспечивается: до 60 каналов 2 проводных измерений, до 120 каналов несимметричных измерений (1 проводные входы), до 96 точек (2 проводное) пересечения в матрице.

Варианты исполнения мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:

Мультиметр цифровой с многоканальной системой сбора данных и коммутации DAQ-79600 поставляется в двух модификациях, отличающихся наличием дополнительного интерфейса GPIB-mini:

• DAQ-79600 - мультиметр цифровой с многоканальной системой сбора данных и коммутации;
• DAQ-79600 (GPIB) - мультиметр цифровой с многоканальной системой сбора данных и коммутации с GPIB.
