DAQ 79600, DAQ79600
DAQ-79600 (GPIB) — мультиметр цифровой с многоканальной системой сбора данных и коммутации с GPIB
Код товара: 74401-
-
Гарантия
1 год
-
Производитель
Описание мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:
DAQ-79600 производства компании GW Instek представляет собой гибкую модульную систему сбора данных c высокой производительностью тестирования. Новинка имеет крейтовую архитектуру и конструктивно включает в себя основной блок с встроенным 6,5-разрядным мультиметром и 5 дополнительно приобретаемых модулей сбора данных, коммутации и управления.

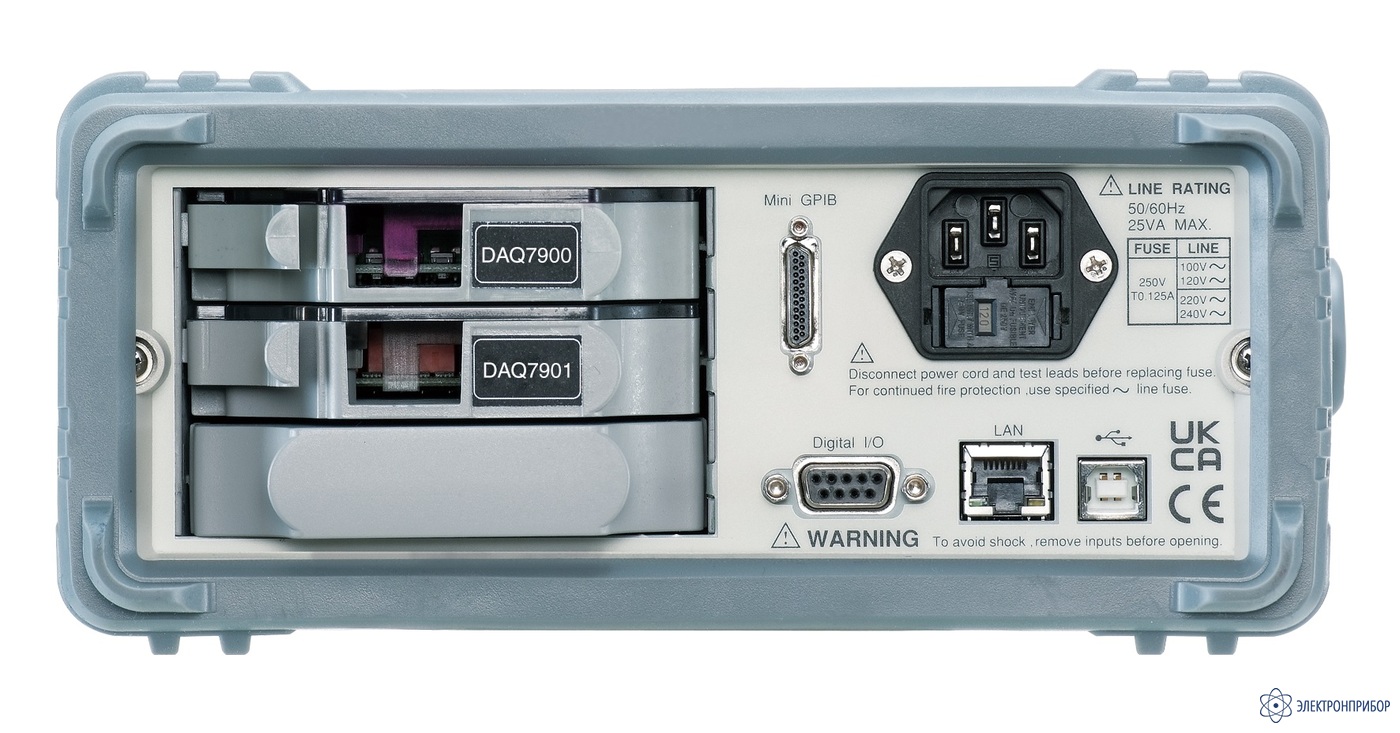

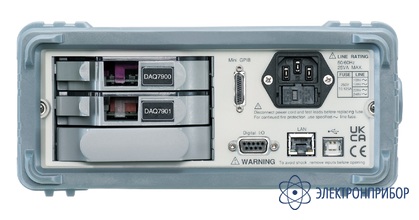

Базовый измерительный блок DAQ-79600 оснащен на задней панели 3 слотами для установки сменных модулей. Встроенный прецизионный цифровой мультиметр с разрешением 6½ является основой тестирования и измерений. Опционально доступны 5 различных модулей для удовлетворения широких потребностей в измерениях и сканировании входных параметров. Система сбора данных DAQ-79600 имея высокую производительность и гибкость конфигурации, соответствует современным требованиям к измерениям за счет быстрого изменения топологии сканирования с целью формирования приложений. Модульная архитектура системы делает типовые тесты и испытания в целом эффективнее, удобнее, быстрее и надежнее. Основной измерительный блок (мультиметр) имеет встроенный Web-интерфейс и позволяют проводить настройку и мониторинг результатов измерений с помощью стандартного Интернет-браузера.
Благодаря высокой точности измерений и гибкости в выборе схем коммутации сигналов новинка идеально подходит для тестовых систем в сферах разработки и производства электроники, инженерного дизайна и научных лабораторий, что делает этот прибор поистине универсальным.
Доступны 5 коммутационных модулей, включая 20-канальные модули общего назначения DAQ-7900 и DAQ-7901, многофункциональный 40-канальный модуль DAQ-7903, модуль матричного мультиплексора «4 х 32» DAQ-7904 и высоковольтно-токовый модуль DAQ-7909. Пользователи могут их комбинировать в слотах задней панели и создавать конфигурацию произвольно в соответствии с потребностями измерений. Поскольку сменные модули встраиваются в цифровой мультиметр на свободные слоты, то при расширении каналов обеспечивается возможность получения до 60 двухпроводных каналов, 120 несимметричных каналов или 96 матричных точек пересечения для максимальной гибкости системы.

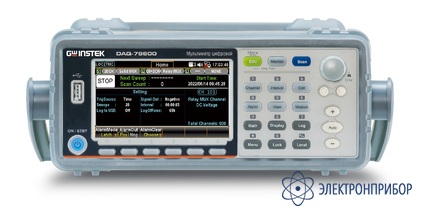

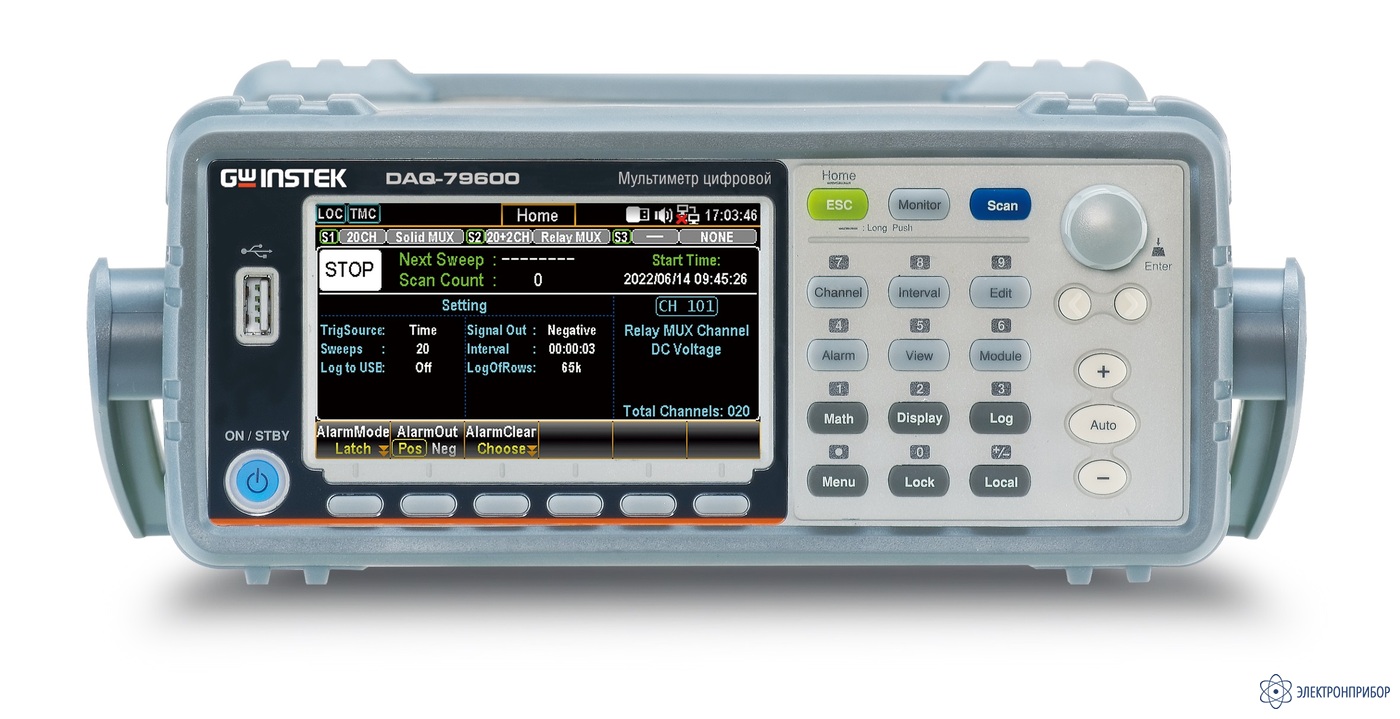

Мультиметр DAQ-79600 оснащен цветным графическим дисплеем и функциональными клавишами управления, что позволяет оператору легко настраивать каналы модуля интуитивно понятным способом. Данные измерений представлены в различных форматах, таких как числовые значения, гистограммы, график тренда и гистограмма для быстрой проверки результатов измерений. Измеритель DAQ-79600 может оцифровывать 14 входных сигналов (параметров): температура (RTD/термопара/термистор), напряжение (AC/DC), ток (AC/DC), сопротивление (2 пр./ 4 пр.), напряжение (прямое/ мостовое), частота/период и емкость. Встроенный цифровой мультиметр 6 ½ обеспечивает базовую погрешность измерений ±0,0035% (режим DCV), ±0,05% (ACV) и ± 0,01% по сопротивлению.
Встроенный универсальный мультиметр (измерительный блок)
Интегрированный преобразователь или датчик преобразует измеряемую физическую величину (процесс) в электрический сигнал, который можно измерить с помощью внутреннего цифрового мультиметра. Встроенный в систему сбора данных DAQ-79600 цифровой мультиметр 6 ½ разряда способен выполнять следующие измерения:
- температура (термопара, резистивный датчик температуры, термистор)
- напряжение до 600В/ до 400 Вскз (постоянное / переменное);
- сопротивление (2- и 4-проводной метод, до 1 ГОм);
- ток (постоянный и переменный до 2 А);
- частота и период (до 1 МГц);
- ёмкость конденсатора (до 100 мкФ).
Встроенный цифровой мультиметр оснащен функциями обработки, усиления (или ослабления) и аналого-цифрового преобразования сигнала с высоким разрешением.
Опциональные модули сбора данных (коммутации и управления) мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:
DAQ-7900 20-канальный универсальный мультиплексор
- Скорость сканирования 450 каналов/с.
- Сочетание 2- и 4-проводных конфигураций сканирования каналов.
- Встроенная термопара с опорным спаем (холодным).
- Максимальное напряжение коммутации 120 В.
- На основе твердотельных переключателей (Solid State Relay).
- Исполнение на базе полевых транзисторов.

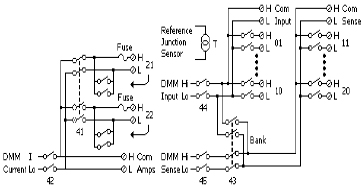

DAQ-7901 20-канальный универсальный мультиплексор + 2 токовых канала (на якорных реле)
- Скорость сканирования до 80 каналов/с.
- Сочетание 2- и 4-проводных конфигураций каналов.
- Встроенная термопара с опорным спаем (холодным).
- Максимальное напряжение коммутации 300 В.
- 2 дополнительных канала измерения тока (1A/ на канал), всего 22 канала в модуле.
DAQ-7903 40-канальный модуль несимметричного мультиплексора (на якорных реле/ Single-Ended)
- Скорость сканирования до 80 каналов/с.
- 1-проводные входы (низкопотенциальный общий контакт/ common-low).
- Встроенная термопара с опорным спаем (холодным).
DAQ-7904* матричный мультиплексор 4 x 8 (модуль 2-х проводной матричной коммутации)
- 32 точки пересечения.
- Скорость переключения 3 мс.
- Максимальное напряжение сканирования 300В/ ток 1 А.
- До 96 точек пересечения (при установке в слоты 3-х модулей).
* Матричная коммутация

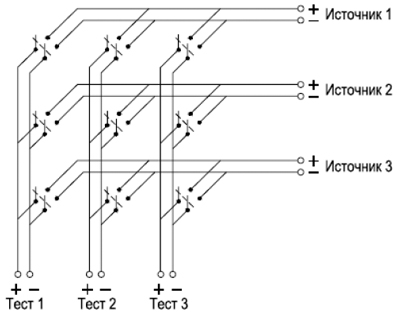

Матричный коммутатор DAQ-7904 соединяет несколько входов с несколькими выходами (4 х 8) и, тем самым обеспечивает более широкие возможности коммутации по сравнению с обычным мультиплексором. Модуль с матрицей предусмотрен только для коммутации сигналов с полосой частот до 10 МГц/ Bandwidth. Матрица представляет собой совокупность строк и столбцов. Например, простую матрицу 3×3 можно использовать для соединения трех источников с тремя контрольными точками, как показано на рисунке ниже.

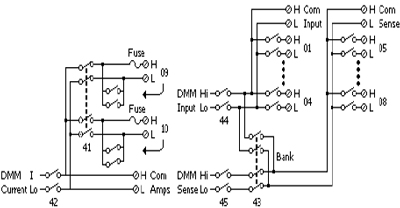

DAQ-7909 10 канальный (8+2) мультиплексор: 8 высоковольтных каналов/HV + 2 токовых канала (2 А/ на кан)
- Скорость переключения 3 мс.
- Максимальное напряжение сканирования до 600В (постоянное)/до 400 Вскз (переменное), ток 2 А.
- Сочетание 2- и 4-проводных конфигураций сканирования каналов.
- 2 дополнительных канала измерения тока (до 2A/ на канал).
Особенности мультиметра цифрового с многоканальной системой сбора данных и коммутации DAQ-79600:
- многоканальная система сбора данных на базе цифрового мультиметра 6½ разрядов (измерительный блок) и 5 типов коммутационных модулей (мультиплексоров);
- гибкое и удобное конфигурирование системы сбора данных в зависимости от измерительного приложения или ИУ;
- максимальная скорость сканирования: до 450 каналов/с (с модулем DAQ-7900);
- полоса пропускания входных сигналов до 10 МГц (Bandwidth);
- максимальное Uвх: постоянное/ переменное напряжение (DCV/ ACV) до 300 В, с модулем DAQ-7909 до 600 В/ 400 Вскз;
- максимальный Iвх: постоянный/ переменный ток (DCA/ ACA) до 1А, с модулем DAQ-7909 до 2А на канал;
- диапазон частот измерений входного сигнала: переменное напряжение (ACV) от 3 Гц до 300 кГц, переменный ток (ACA) от 3 Гц до 10 кГц;
- максимальное разрешение: 0,1 мкВ/ 1 пА/ 0,1 мОм/ 0,002 °С/ 0,01 пФ;
- измерение с учетом формы сигнала и искажений (True RMS);
- 14 функций (преобразование и измерение входных параметров): температура (терморезистор, термопара, термистор), постоянное/переменное напряжение, сопротивление (2- и 4-х проводная схема), частота и период, постоянный / переменный ток, ёмкость, прямое/ мостовое напряжение;
- погрешность (базовая): ±0,0035% (для DCV), ±0,05% (для ACV), ± 0,01% (сопротивление);
- одновременное измерение различных параметров (U/I, R/I и других);
- внутренняя память: 100 K отсчетов;
- высокая скорость измерений данных: до 10 К измерений/с;
- цветной графический дисплей (диагональ 11 см) с отображением аналоговой шкалы, гистограмм, трендов;
- автоматический и ручной выбор предела;
- встроенный таймер (год/ дата/ время);
- запись и воспроизведение: профили настройки параметров в меню (интервал/ регистратор - №№ 1-5), профили измерений канала (№№ 1-3);
- измерительный блок имеет 3 слота для установка модулей коммутации;
- опции: 5 типов коммутационных модулей DAQ-7900, DAQ-7901, DAQ-7903, DAQ-7904, DAQ-7909 (до 3-х одновременно в одном измерительном блоке);
- интерфейсы USB, RS-232, LAN, цифровой Digit I/O, GPIBmini (заводская установка);
- стандартные команды и язык программирования (SCPI);
- при полном заполнении системы DAQ-79600 модулями (в зависимости от типа) обеспечивается: до 60 каналов 2 проводных измерений, до 120 каналов несимметричных измерений (1 проводные входы), до 96 точек (2 проводное) пересечения в матрице.
-
-
Технические характеристики мультиметра цифрового с многоканальной системой сбора данных и коммутации с GPIB DAQ-79600 (GPIB):
Параметр Значение Постоянное напряжение DCV Пределы измерений 100 мВ / 1 / 10 / 100 / 600 В Разрешение 0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ Погрешность измерения* ± 0,0035 % … ± 0,0050 % (в зависимости от предела) Входной импеданс 10 МОм (>10 ГОм на пределе 100мВ/ 1/10 В в режиме Auto) Защита входа 600 В постоянное Переменное напряжение ACV (TRUE RMS) Предел измерений 100 мВ / 1 … 400 В Разрешение 0,1 / 1 мкВ; 10 мкВ; 0,1; 1 мВ Частотный диапазон (Гц) 3 ... 5 5 ...10 10 ... 20К 20 ... 50К 50 ... 100К 100 ... 300К Погрешость измерения (% измерения +% диапазона) 100 мВ ±(1+0,04) ±(0,35+0,04) ±(0,06+0,04) ±(0,12+0,05) ±(0,60+0,08) ±(4+0,50) 1…400 В ±(1+0,03) ±(0,35+0,03) ±(0,06+0,03) ±(0,12+0,05) ±(0,60+0,08) ±(4+0,50) Входной импеданс 10 МОм (>10 ГОм на пределах 100мВ/ 1/10 В для режима Auto) Защита входа 400 Вскз Постоянный ток DCI Пределы измерений 1/ 10/ 100 мкА/ 1 /10 / 100 мА/ 2 А Разрешение 1/ 10/ 100 мкА/ 1 /10 / 100 мА/ 2 А Погрешность измерения ± (0,050 % измерения + 0,005 %...0,050 % диапазона) на пределах 1…100 мА ± (0,200 % измерения + 0,020 % диапазона) на пределе 2 А Падение U (V Burden) < 0,015 В/ 0,15 В/ 0,020 В/ 0,20 В/ 0,15 В/ 0,7 В/ 0,8 В (соответствие пределам измерения) Сопротивление шунта 10 кОм/ 10кОм/ 100Ом/ 100Ом/ 100Ом / 10Ом/ 1 Ом/ 0,1 Ом (соответственно) Защита входа Предохранитель 2 А/ 250 В, тип T (для предела «2А») Переменный ток ACA (TRUE RMS) Пределы измерений 100 мкА/ 1 /10 / 100 мА/ 2 А Разрешение 10/ 100 нА/ 1 мкА / 10 мкА Частотный диапазон (Гц) 3...5 5...10 10...5К 5...10К Погрешность измерений (% измерения + % диапазона) 100 мкА ±(1+0,06) ±(0,35+0,06) ±(0,10+0,06) ±(0,18+0,10) 1 мА ±(1+0,04) ±(0,30+0,04) ±(0,10+0,04) ±(0,15+0,04) 10 мА ±(1+0,04) ±(0,35+0,04) ±(0,10+0,04) ±(0,18+0,04) 100 мА ±(1+0,04) ±(0,30+0,04) ±(0,10+0,04) ±(0,15+0,04) 2А ±(1+0,04) ±(0,35+0,04) ±(0,23+0,04) ±(0,23+0,04) Сопротивление R (4-Х ПР/ 2-Х ПР **) Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм/ 1 ГОм Разрешение 0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 / 1 кОм Погрешность измерения ±(0,010 % измерения + 0,004 % диапазона) для 100 Ом …1 МОм
±(0,040 % измерения + 0,001 % диапазона) для предела 10 МОм
±(0,800 % измерения + 0,010 % диапазона) для предела 100 МОм
±(3,50 % измерения + 0,0500 % диапазона) для предела 1 ГОмЧастота (период) Диапазон частот 3 Гц…1 МГц Диапазон Uвх 100 мВ...400 В Погрешность измерения ± 0,006 % измерений в диапазоне 40 Гц…1 МГц
± 0,03 - 0,1 % измерений в остальном диапазоне частотВремя счета 1с, 100 мс разрешение 6 ½ разрядов 10 мс разрешение 5 ½ разрядов 1 мс разрешение 4 ½ разрядов Температура, °С Предел измерений RTD -200…+600 °С термопара 200…+ 1870 °С термистор -80…+ 150 °С Разрешение RTD 0,001 °С термопара 0,002 °С …0,01°С (в зависимости от типа термопары ***) термистор 0,001 °С Погрешность измерения RTD ± 0,006… 0,22 °С (в зависимости от диапазона) термопара ± 0,2… 1,0 °С (в зависимости от типа термопары ***) термистор ± 1,0 °С Емкость Пределы измерений 1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ Разрешение 0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ Погрешность измерения ±(2,00 % измерения + 2 …0,40 % диапазона) Защита входа 500 В постоянное Испытание p-n перехода (тест диода) Тестовое напряжение ≤ 5 В Погрешность измерения ± (0,01 % измерения + 0,03 % диапазона) Скорость измерений DVC, DCI,
R (сопротивл. 4 пр./ 2 пр.)5…100 измерений/с - S/ медленно (6 ½ разрядов)
400…2,4К измерений/с - M/ средне (5 ½ разрядов)
4,8…10К измерений/с - F /быстро (4 ½ разрядов)Тест диода (p-n) 400 измерений/c (6 ½ , 5 ½ , 4 ½ разрядов) Дисплей Индикатор ЖКИ, графическая цветная матрица WQVGA (480 х 272 точек) Формат максимум 6½ разрядов (диагональ 11см) Статистика построение гистограмм, линейная шкала, тренды Общие характеристики Внутренняя память 100 / 120 / 220 / 240 В (± 10 %), 45 - 66 Гц, потребление P =50 ВА (максимум) Интерфейс DAQ-79600 USB, RS-232, LAN, Dig I/O (порт «Ввод/Вывод») DAQ-79600 (GPIB) : USB, RS-232, LAN, Dig I/O, GPIB Габаритные размеры 266 x 107 x 357 мм (с защитным бампером) Масса 4,5 кг * - при времени прогрева ≥ 1ч (в течении 1 года после калибровки).
** - при двухпроводниковой схеме измерения сопротивления с компенсацией 0-показаний (функция математического Null-смещения).
*** - поддержка термопар E, J, T, K, N, R, S, B типов (в комплект поставки не входят). -
Комплект поставки DAQ-79600 (GPIB)
№ Наименование Количество 1 Мультиметр цифровой с многоканальной системой сбора данных и коммутации с GPIB DAQ-79600 (GPIB) 1 -
Модификации DAQ-79600
-
Файлы для DAQ-79600 (GPIB)
