Fluke 8588A — эталонный мультиметр

Назначение эталонного мультиметра Fluke 8588A:

Эталонный мультиметр Fluke 8588A является самым стабильным в мире мультиметром с функцией дискретизации сигналов. Предназначенный для калибровочных лабораторий, этот прецизионный эталонный мультиметр с удлиненной шкалой, цветным дисплеем и интуитивно понятным интерфейсом пользователя отличается высочайшей точностью и долговременной стабильностью широкого спектра измерений.

Прибор Fluke 8588A, обеспечивающий достоверные повторяемые результаты измерений с высокой производительностью, идеально подходит для калибровочных лабораторий первичного уровня. Выполняя более 12 функций измерения, включая новые, такие как измерения дискретизированного напряжения, дискретизированного тока, емкости, РЧ‑мощности, а также внешние шунты для измерений постоянного и переменного тока, мультиметр Fluke 8588A помогает снизить стоимость тестирования в лаборатории за счет замены ряда приборов одним. Помимо превосходных аналоговых характеристик, прибор отличается высокоскоростной системой Fluke Calibration новой конструкции и самой быстрой в отрасли схемой прямого цифрового преобразования, что позволило существенно повысить производительность тестирования многих автоматизированных систем, требующих сочетания высочайшей скорости и точности.

Мультиметр Fluke 8588A демонстрирует лучшую в отрасли точность измерений постоянного напряжения — 2,7 мкВ/В при доверительной вероятности 95 % или 3,5 мкВ/В при 99 %, а также наилучшую суточную стабильность измерений — 0,5 мВ/В (при 95 %) или 0,65 мВ/В (при 99 %), благодаря чему он занял лидирующее положение на рынке в сегменте эталонных мультиметров с удлиненной шкалой. Кроме того, при помощи прибора Fluke 8588A удалось добиться дальнейшего повышения скорости тестирования, при которой на получение стабильного показания с разрешением 8,5 разряда требуется около секунды.

Платформа Fluke 8588A состоит из двух моделей:

• зталонный мультиметр Fluke 8588A предназначенного для специалистов калибровочных и метрологических лабораторий, которым необходима максимально возможная стабильность для прецизионных измерений, обеспечивающая полную уверенность в прослеживаемости;
• 8,5-разрядный цифровой мультиметр Fluke 8558A, который может выполнять ряд функций прибора Fluke 8588A и отличается от аналогичных приборов своего класса высочайшей точностью и скоростными характеристиками.

Каждая модель во всех конфигурациях оснащена универсальным интуитивно понятным интерфейсом пользователя, имеющим простую для навигации структуру меню, а также набором совместимых команд SCPI, используемых для автоматических систем. Обе модели также поддерживают скорость измерений не менее 100 000 показаний в секунду с разрешением 4,5 разряда при передаче через GPIB, USB или Ethernet.

Особенности эталонного мультиметра Fluke 8588A:

• Разъемы Visual Connection Management. Активные разъемы подсвечиваются, помогая пользователю правильно выполнить подключение;
• Простые для доступа настройки. Обеспечивается быстрый доступ к настройкам диапазона, апертуры, входного импеданса, RMS-фильтра, а также другим настройкам измерений;
• Большой яркий полноцветный экран. Интуитивно понятный интерфейс пользователя и несложная структура меню упрощают доступ к настройкам и просмотр графиков трендов, изображений сигналов, БПФ, гистограмм и статистических данных;
• Программируемое переключение входов на передней/задней панели. Исключение ручных операций, немедленное получение результатов относительных измерений при помощи одной удаленной команды;
• Разъем для тока до 30 А (только для Fluke 8588A; 2 А для Fluke 8558A). Измерения токов в самом широком в отрасли диапазоне через один разъем;
• Кнопки программного меню. Настраиваются в соответствии с активной функцией, что делает структуру меню интуитивно понятной и простой в использовании;
• Выбор языка интерфейса. Можно выбрать английский, испанский, китайский, корейский, русский, французский или японский язык;
• Кнопка включения/отключения запуска. Включает и выключает режим непрерывного (свободного) запуска при измерениях;
• USB-порты. Служит для быстрой и удобной загрузки данных на флэш-накопитель.
• Вход/выход сигнала запуска. Прецизионная система запуска максимально точно синхронизирует систему при выполнении автоматических процессов;
• Частотомер. Обеспечивает измерения частоты до 100 МГц с точностью 0,5 мкГц/Гц;
• Входные разъемы на задней панели. Идентичны входным разъемам на передней панели для совместимости соединений и выполнения относительных измерений на передних/задних разъемах;
• Интерфейсы IEEE 488, LAN, USB. Стандартный интерфейс для удаленного доступа для беспроблемной интеграции системы;
• USB-порт. Служит для быстрой и удобной загрузки данных на флэш-накопитель;
• Разъем для токов до 2 A.

Основные функции эталонного мультиметра Fluke 8588A:

Напряжение постоянного тока:

• От 100 мВ до 1000 В (максимально 1050 В);
• 2,02x полной шкалы;
• Максимальное разрешение: 1 нВ;
• 2,7 мкВ/В (с ДВ 95 %), 3,5 мкВ/В (с ДВ 99 %), годовая точность;
• 0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99 %), суточная стабильность;
• Апертура отсчетов от 0 до 10 сек (разрешение 200 нс).

Постоянный ток:

• От 10 мкА до 30 А (только для 8588A; 2 A для Fluke 8558A);
• 2,02x полной шкалы;
• Максимальное разрешение: 1 пА;
• 6,5 мкА/В (с ДВ 95 %), 8,4 мкА/В (с ДВ 99 %), годовая точность;
• Апертура выборки от 0 нс до 100 с.

Напряжение переменного тока:

• От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц, (максимально 1050 В для Vср.кв.);
• 2,02x полной шкалы для Vразмах, 1,2x полной шкалы для Vср.кв.;
• Максимальное разрешение: 1 нВ;
• 60 мкВ/В (с ДВ 95 %), 77 мкВ/В (с ДВ 99 %), годовая точность.

Переменный ток:

• От 10 мкА до 30 А (только для Fluke 8588A; 2 A для Fluke 8558A);
• 2,02x полной шкалы для Vразмах, частота от 1 Гц до 100 кГц, 1,2x полной шкалы для Vср.кв.;
• Максимальное разрешение: 1 пА;
• 250 мкА/В (с ДВ 95 %), 323 мкА/В (с ДВ 99 %), годовая точность.

Сопротивление:

• От 1 Ом до 10 ГОм (максимально 20 ГОм);
• 2,02x полной шкалы;
• Максимальное разрешение: 10 нОм;
• 7 мкОм/Ом (с ДВ 95 %), 9 мкОм/Ом (с ДВ 99 %), годовая точность;
• Режимы измерения: при низком токе, при высоком напряжении, истинного сопротивления (Tru Ohms™).

Дискретизированное напряжение:

• От 100 мВ до 1000 В (максимально 1050 В);
• 2,02x полной шкалы;
• Максимальное разрешение: 18 бит;
• Частота дискретизации 5 Мвыб/с;
• Полоса пропускания до 20 МГц.

Дискретизированный ток:

• От 10 мкА до 30 А (только для Fluke 8588A; 2 A для Fluke 8558A);
• 2,02x полной шкалы;
• Максимальное разрешение: 18 бит;
• Частота дискретизации 5 Мвыб/с;
• Полоса пропускания до 4 МГц.

Частота или период:

• Напряжение, до 10 МГц;
• Ток, до 100 кГц;
• Частота до 100 МГц на разъеме BNC;
• 0,5 мкГц/Гц, годовая точность.

Емкость:

• от 1 нФ до 100 мФ;
• 400 мкФ/Ф, годовая точность.

Температура:

• Термометр PRT или термопара;
• 5 мК, годовая точность.

РЧ-мощность:

• Датчик серии NRP Rhode & Schwarz, внешние шунты для постоянного и переменного тока.

Измерения постоянного и переменного тока через внешние шунты:

• Шунт A40B и любые другие внешние шунты.

Скорость получения показаний:

• 1 показание/с при разрешении 8,5 разряда и сохранении в памяти;
• 100 000 показаний/с при разрешении 4,5 разряда и сохранении в памяти;
• До 500 000 показаний/с при сохранении в энергозависимой памяти в виде дискретизированного напряжения и тока;
• До 500 000 показаний/с при передаче через USB в бинарном формате.

Память для результатов измерений:

• 15 млн показаний;
• 7,5 млн показаний с временными метками.

Интерфейсы GPIB, USBTMC, Ethernet:

• Встроенные совместимые команды SCPI для удаленного управления;
• Режим эмуляции приборов Fluke 8508A и Fluke 3458A;
• Библиотека программ калибровки с полной поддержкой ПО MET/CAL™ в режиме эмуляции прибора Fluke 8508A;
• Драйвер IVI (взаимозаменяемый виртуальный прибор);
• USB-накопитель для надежной передачи данных в формате CSV.

Типы запуска:

• Запуск вручную;
• Запуск по внешнему сигналу на входном разъеме BNC и запуск по сигналу на выходном разъеме BNC;
• Запуск по внутреннему событию или уровню сигнала;
• Запуск по событию таймера;
• Запуск по периоду времени;
• Запуск по событию в линии;
• Запуск по команде на шине.

Соответствие требованиям CE и CSA.

Описание эталонного мультиметра Fluke 8588A:

Исключительная линейность характеристик, низкий шум и стабильность прибора Fluke 8588A заложены в его конструкции. Этот цифровой эталонный мультиметр с удлиненной шкалой, который считается лучшим в своем классе приборов, демонстрирует при измерении постоянного напряжения уникальную годовую относительную точность 3,5 ppm, а также долговременную стабильность при выполнении широкого спектра измерений и функций.

В мультиметре Fluke 8588A применяются самые стабильные в мире эталоны напряжения и аттенюаторы, специально изготовленные компанией Fluke Calibration. Благодаря этим прецизионным компонентам, исключается необходимость в ежедневной внутренней самокалибровке мультиметра для компенсации дрейфа — обычной процедуре при использовании в приборе менее точных компонентов. Кроме того, из-за сверхвысокой стабильности сдвига усилителей становится ненужной автоматическая установка на ноль. При помощи мультиметра Fluke 8588A можно получать показания с уникальным разрешением 8,5 разряда всего за одну секунду — вдвое быстрее, чем следующим в рейтинге лучшим в этом классе прибором, и эта прибавка в скорости приводит к существенному повышению производительности.

Прибор Fluke 8588A является интуитивно понятным и простым в эксплуатации. Он идеально подходит для специалистов метрологических и калибровочных лабораторий, ожидающих от прибора и придающих большое значение простоте настроек, которые быстро выводят прибор на максимальную производительность.

• 2,7 мкВ/В (с ДВ 95 %), 3,5 мкВ/В (с ДВ 99 %), годовая относительная точность при измерении постоянного напряжения без внутренней самокалибровки или автоматических регулировок;
• 0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99%), суточная стабильность при измерении постоянного напряжения;
• 7 мкОм/Ом (с ДВ 95 %), 9 мкОм/Ом (с ДВ 99%), годовая точность при измерении сопротивления;
• Повышение уровня сигналов до 2,02x полной шкалы позволяет увеличить соотношение между более высокими уровнями сигналов и более низким уровнем шумов, и таким образом получить максимально возможную точность прибора;
• Благодаря возможности настройки апертуры в диапазоне от 200 нс до 100 с прибор демонстрирует наибольшую в отрасли универсальность в управлении окном регистрации данных.

Высокая достоверность измерений переменного напряжения и тока за счет точности, стабильности и отсутствия смещений:

Прибор Fluke 8588A обеспечивает самую высокую точность измерений истинных среднеквадратичных значений переменного напряжения по сравнению со всеми другими мультиметрами Fluke Calibration.

Оснащенный АЦП с частотой дискретизации 5 Мвыб/с и сверхстабильным трактом для аналоговых сигналов постоянного напряжения, прибор Fluke 8588A демонстрирует уникальные характеристики при измерениях среднеквадратичных значений переменного напряжения: десятикратное повышение скорости измерений, двукратное снижение уровня шума и более высокую чувствительность к слабым сигналам, чем у других приборов такого же класса. Для расчета среднеквадратичных значений используются цифровые вычисления, позволяющие сохранить разрешение большого динамического диапазона дискретизированных сигналов и отобразить широкий спектр измерений с высокой точностью.

Быстрые цифровые фильтры более эффективны, чем такие же аналоговые фильтры, в плане длительности установления. Цифровые фильтры исключают диэлектрическое поглощение, которое проявляется в аналоговых фильтрах и обычно связано с медленно меняющимися остаточными «хвостовыми» характеристиками. Цифровые фильтры значительно сокращают время установления — до 6 периодов частотной характеристики фильтра и до менее 1 ppm конечного установившегося значения. Это почти в 10 раз быстрее, чем в других прецизионных цифровых мультиметрах с удлиненной шкалой при работе на низких частотах.

Уровень шума снижается за счет усреднения полученных дискретизированных данных с высоким разрешением, а также высокой стабильности сигнального тракта. Поскольку в мультиметре Fluke 8588A чувствительность к слабым сигналам не зависит от колебаний температуры, он может более точно измерять слабые сигналы переменного тока и напряжения. Таким образом исключаются уход характеристик из-за колебаний температуры, а также смещения и долговременная нестабильность, обычно связанные с аналоговыми RMS-преобразователями.

• 60 мкВ/В (с ДВ 95 %), 77 мкВ/В (с ДВ 99 %), годовая относительная точность, для прецизионных измерений переменного напряжения;
• 250 мкА/А (с ДВ 95 %), 323 мкА/А (с ДВ 99 %), годовая относительная точность измерений переменного тока;
• За счет времени установления 15 мс с фильтром переменного тока на частоте 1 кГц достигается 10-кратное повышение скорости измерений переменного напряжения;
• 2,02x полной шкалы для Vразмах, 1,2x полной шкалы для среднеквадратичных значений;
• Прибор может работать с сигналами переменного тока до 30 А, что существенно расширяет диапазон измерений переменного тока.

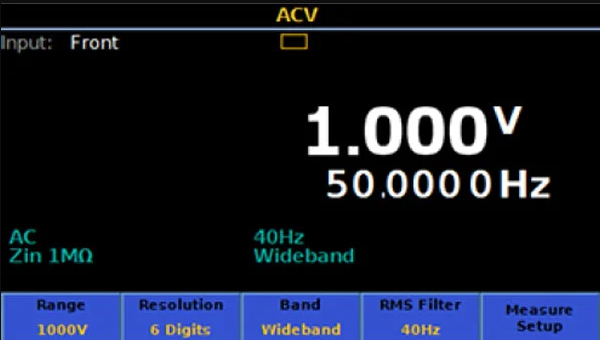

Рис. 1. Измерение напряжения переменного тока

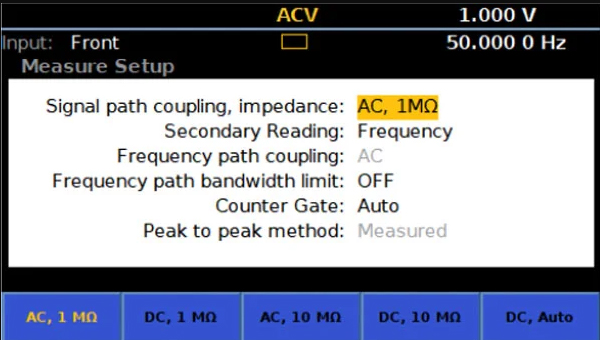

Рис. 2. Настройки для измерения переменного напряжения

Простой в эксплуатации прибор, созданный метрологами для метрологов:

Мультиметр Fluke 8588A — это идеальный прибор для лабораторий. Он значительно упрощает и делает понятнее процедуры измерений при помощи удобного и простого для доступа интерфейса пользователя с возможностью выбора английского, испанского, китайского, корейского, немецкого, русского, французского или японского языка. Графический дисплей с интуитивно понятным управлением позволяет быстро и легко визуализировать тренды, гистограммы, сложные сигналы и статистические данные, а также выполнять повседневные метрологические задания. При помощи прибора можно анализировать кратковременную и долговременную стабильность приборов — как в режиме реального времени, так и в любое другое время после регистрации данных, выявляя и вычисляя дрейфы, паразитные шумы и анализируя неопределенности без использования внешнего компьютера или программного обеспечения. Кроме того, можно быстро отображать обработанные сигналы частотного домена, в частности амплитуды и фазовые составляющие основной и других гармоник.

Системы некоторых распространенных мультиметров имеют сложные структуры меню и неинтуитивные команды, в других вообще не предусмотрен интерфейс пользователя, что затрудняет обучение и эксплуатацию прибора. В отличие от них, система Fluke 8588A/Fluke 8558A имеет простое для доступа меню конфигурации и настройки, упрощающее обучение новых пользователей.

Ряд новшеств, реализованных на передней панели, повысили эксплуатационную пригодность прибора. Подсветка выходных разъемов Visual Connection Management™ указывает, какие разъемы активны, и помогает пользователю правильно выполнить подключение. Ручки прибора опрессованы для более удобной транспортировки.

На передней и задней панели прибора размещены хост-порты USB. Через эти порты можно экспортировать данные во внешнюю память или обновлять микрокод прибора. Для удаленного доступа к ПК используются разъемы Ethernet, GPIB или USBTMC, которые находятся на задней панели.

Система Fluke 8588A/Fluke 8558A обеспечивает полнофункциональную эмуляцию эталонных мультиметров Fluke 8508A и Keysight 3458A, а также совместимость с их командами при помощи команд SCPI, что делает его идеальной заменой для этих более старых приборов.

• Графический дисплей для непрерывной визуализации графиков трендов, результатов статистического анализа, гистограмм и БПФ;
• Стандартный для отрасли набор интерфейсов для удаленной передачи данных: GPIB, USBTMC и Ethernet;
• Быстрая и удобная передача данных на ПК в формате CSV при помощи USB‑накопителя;
• Совместимость с командами SCPI в режиме эмуляции 8508A и 3458A, позволяющая быстрее и проще обновить систему до уровня Fluke 8588A/Fluke 8558A;
• Используя программируемое переключение входов передней/задней панели при измерении отношений, можно выполнять относительные измерения значений на передних и задних разъемах (для постоянного напряжения, сопротивления и тока) при исключительной линейности, шумовых характеристиках прибора и минимальной неопределенности переноса;
• Внедрение функции измерения емкости и РЧ-мощности, реализованной на сенсорах серии NRP компании Rohde & Schwarz, позволило расширить возможности мультиметра Fluke 8588A в области калибровки многоцелевых калибраторов и повысить производительность в калибровочных лабораториях.

Рис. 3. График тренда

Рис. 4. Анализ: Гистограмма

Преимущества программного обеспечения для управления процессом калибровки MET/CAL™:

Оба прибора (Fluke 8588A и Fluke 8558A) работают с программным обеспечением для управления процессом калибровки MET/CAL™в режиме эмуляции 8508A, что приводит к повышению производительности и стабильности каждой процедуры калибровки. Это мощное ПО документирует процедуры калибровки, процессы и результаты, необходимые для соответствия стандарту ИСО 17025 и аналогичным стандартам качества.

Предлагаемая поддержка и услуги:

Компания Fluke Calibration предлагает услуги по тестированию, ремонту и калибровке приборов, стремясь быстро и по доступным расценкам удовлетворить все потребности клиентов с сохранением непревзойденного уровня качества, свойственного всем ее продуктам. Компания также поддерживает фирменные сервисные центры, предоставляющие услуги по калибровке и ремонту в разных странах мира, а ее лаборатории калибровки электрооборудования аккредитованы по требованиям руководства ИСО 17025.

В дополнение к услугам, которые покрываются гарантией, можно приобрести программу обслуживания прибора Priority Gold CarePlan,.

В программу Priority Gold CarePlan включается ежегодная калибровка в максимально сжатые сроки с сокращением простоев до недели, а также расширенная гарантия, обеспечивающая долговременную максимально возможную производительность приборов. Программы обслуживания предлагаются на один год, три года или пять лет. (Примечание. Время срочной доставки отличается в разных странах. Подробную информацию можно получить, связавшись с местным торговым представителем Fluke Calibration).
