Мультиметры лабораторные

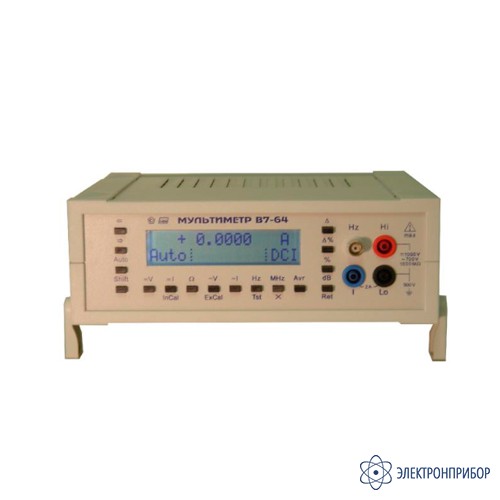

В7-64/3 — мультиметр

Код товара: 33656
  • 38359-08

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      38359-08 до 27.07.2029

    • Единый реестр РРП

      РЭ-1988/20

    • Реестр промышленной продукции РФ

      4114\8\2022

    Сертификаты

    Назначение мультиметра В7-64/3

    Мультиметр В7-64/3 – (в новом корпусе с параметрами В7-64, В7-64/1) предназначен для измерения: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты. Прибор обеспечивает измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан на работу в составе автоматизированных систем с интерфейсом RS-232C. По сравнению с В7-64 и В7-64/1 значительно улучшено быстродействие, стабильность и линейность.

  • Основные технические характеристики мультиметра В7-64/3

    Измерение напряжения постоянного тока

    Диапазон значений отображаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 оС, ±(ppm  от Uх + ед.мл.р) Входное сопротивление, Мом Температурный коэффициент, не более, ppm/ оС
    000.000 - 500.000 мВ 40 + 3 Более 1000 4
    500.000 - 1999.999 мВ 40 + 5 4
    2.00000 - 12.50000 В 40 + 2 4
    12.5000 - 50.0000 В 50 + 3 10 ± 1 % 5
    50.0000 - 199.9999 В 50 + 5 5
    200.000 - 1250.000 В 50 + 3 5

    Измерение среднеквадратического значения напряжения переменного тока

    Предел, Uп Основная погрешность при T=Tк ±5 оС,  ± (% от Uх +ед.мл.р.)
    Диапазон значений отображаемой шкалы1) 1.000 –20.000 мВ 20.000 – 199.99 мВ 200.000 – 1999.99 мВ 2.00000 – 19.9999 В 20.0000 – 199.999 В 200.000 – 750.000 В
    10– 20 Гц 1,5 + 50 1,5 + 50 1,5
    20 – 40 Гц 0,5 + 10 0,5 + 10 0,5
    40 – 100 Гц 0,2 + 10 0,2 + 50 0,2
    0,1 – 10 кГц 0,1 + 10 0,1 + 50 0,2
    10 – 20 кГц 0,1 + 10 0,15+50 0,3
    20 – 50 кГц Не нормируется 0,2 + 10 0,2 + 50 0,3 + 50 Не нормируется
    50 – 100 кГц Не нормируется 0,5+10 0,5+100 Не нормируется
    100 – 200 кГц Не нормируется 3+20 3+200 Не нормируется
    0.2 – 1 МГц Не нормируется 5+50 5+500 Не нормируется

    Измерение сопротивления

    Диапазон значений отображаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 оС, ±(ppm от Rх  + ед.мл.р.) Измерительный ток Температурный коэффициент не более, ppm/ оС
    0.00000 - 1.99999 кОм 100 ppm + 3 10 мкА
    R+0.05    		 7
    02.0000 - 19.9999 кОм 100 ppm + 3 7
    020.000 - 199.999 кОм - 7
    200.00 - 1999.99 кОм - 7
    020.000 - 150.000 кОм 100 ppm + 3  7
    150.00 - 1999.99 кОм 200 ppm + 3 15
    02.0000 - 19.9999 МОм 100 ppm · R 15 · R
    020.00 - 199.99 МОм 100 ppm · R 15 · R
    0200 - 1999 МОм 100 ppm · R 15 · R

    Примечание. В диапазоне измеряемых сопротивлений свыше 2 МОм в формулу погрешности входит

    Параметр R - величина измеряемого сопротивления, выраженная в мегаомах.

    Измерение силы постоянного и переменного тока

    Диапазон значений отображаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 оС, ±% от Iх  ±ед.мл.р. Сопротивление шунта Температурный коэффициент не более, ppm/ оС
    000.00 - 1000.00 мА 0.02 + 2 0.1 Ом (номинальное значение) 25
    1000.00 - 2000.00 мА 0.03
    Переменный ток Входное сопротивление, не более 0.3 Ом
    Частота 150
    10-20 Гц 20-40 Гц 40-5 кГц
      000.00 - 2000.00 мА 1.5+5 0.5+5 0.2+5

    Измерение частоты

    Диапазон значений отображаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 оС,  ± ppm от Fх  ±ед.мл.р. Входное сопротивление и емкость Температурный коэффициент не более, ppm/ оС
    Режим "Hz" Входное сопротивление не менее 40 кОм. Емкость не более 15 пФ
    0.000000 - 1.999999 кГц 10 + 2 1
     2.00000 - 19.99999 кГц
    20.0000 - 199.9999 кГц
    200.000 - 1999.999 кГц
    2000.00 - 19999.99 кГц
    20000.0 - 50000.0 кГц
    Режим "MHz"
    20000.0  -  199999.9 кГц 10 + 2
    200000  -  1200000 кГц 10 + 2

    Обработка измеренных данных мультиметра В7-64/3

    • "D" – вычисление абсолютного отклонения относительно опорного (начального) уровня;
    • "D %" – вычисление относительного отклонения в процентах от опорного уровня.

    Диапазон измерений ±100000 %;

    • "%" – отношение к опорному уровню с отсчетом в процентах (опорное значение принимается за 100 %);
    • "dB" – отношение к опорному уровню с отсчетом в децибелах (опорное значение принимается за 0 дБ).

    Диапазон измерений ±160 дБ, разрешающая способность 0,01 дБ (0,001 дБ при усреднении).

    Рабочие условия эксплуатации:

    • температура окружающего воздуха от 5 до 40 оС;
    • относительная влажность до 90 % при температуре до 25 оС;
    • атмосферное давление 630-800 мм рт.ст.;
    • напряжение питающей сети (220 ±22) В частотой (50 ±1) Гц.

    Мощность, потребляемая прибором от сети питания, не превышает 15 ВА.
    Масса прибора не превышает 2 кг.
    Габаритные размеры прибора:  250 ´ 85 ´ 210 мм.
    Наработка на отказ не менее 15000 ч.

  • Комплект поставки В7-64/3

    Наименование Количество
    Мультиметр В7-64/3 1
