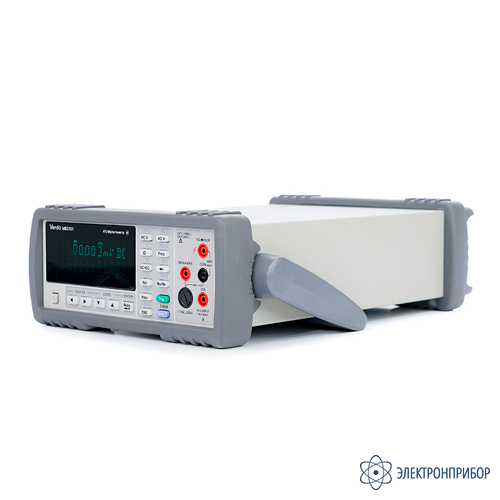

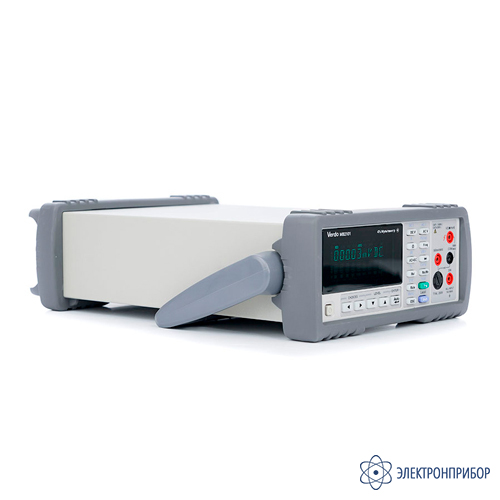

VERDO MB2101 — мультиметр настольный (вольтметр) 4 1/2 разряда, погрешность 0,03%

Назначение мультиметра настольного (вольтметра) 4 1/2 разряда, погрешность 0,03% VERDO MB2101:

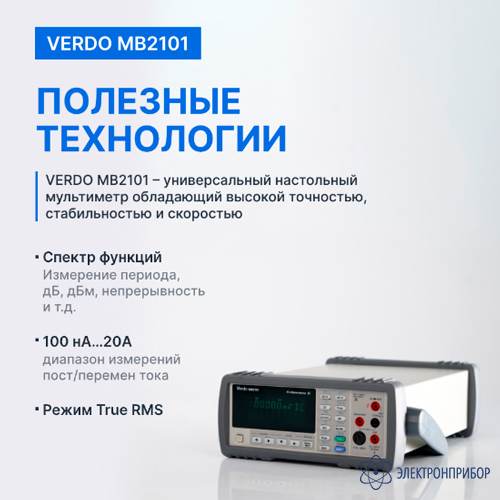

VERDO MB2101 — это цифровой мультиметр на 4 ¹/₂ разряда, обладающий высокой точностью измерений (до 0,03%), стабильностью и скоростью
(до 25 показаний/с).

Помимо измерений постоянного и переменного напряжения, постоянного и переменного тока, сопротивления и частоты, прибор способен измерять период сигнала, вычислять уровень мощности в децибелах (дБ и дБм), выполнять проверку целостности цепей (прозвонку) и тест диодов. Важной особенностью является способность измерять истинное среднеквадратичное значение напряжений и токов (AC + DC).

VERDO MB2101 поддерживает протокол SCPI и оснащен портом для удалённого управления через интерфейс USB.

Особенности мультиметра настольного (вольтметра) 4 1/2 разряда, погрешность 0,03% VERDO MB2101:

• измерение постоянного напряжения до 1000 В и переменного напряжения до 750 В (в диапазоне до 100 кГц);
• измерение постоянного тока до 20 А и переменного тока до 20 А в полосе частот до 20 кГц;
• измерение сопротивления до 20 МОм по 2-х и 4-проводной схеме;
• измерение частоты/периода до 1 МГц.
• базовая (наилучшая) погрешность 0,03%;
• измерение истинного среднеквадратичного значения напряжений и токов AC+DC;
• тестирование диодов, прозвонка цепи;
• 2-строчный символьный дисплей на 4 ¹/₂ разряда;
• функция записи максимального и минимального значения;
• ручной и автоматический выбор диапазонов измерения;
• режим относительных и процентных измерений;
• режим удержания показаний (HOLD);
• режим измерений в заданных пределах со звуковой сигнализацией;
• интерфейс удаленного управления USB/SCPI.

Описание мультиметров настольных (вольтметров) серии VERDO MB2100:

Универсальные настольные мультиметры VERDO MB2100 - обязательный атрибут рабочего места инженера, разработчика, ученого. Классический дизайн приборов с ярким дисплеем на 4 ¹/₂, 5 ¹/₂ или 6 ¹/₂ разряда сочетается с высокой точностью измерений (до 0,0035%) и широким выбором видов измерений и вспомогательных функций.

Внешний вид и органы управления

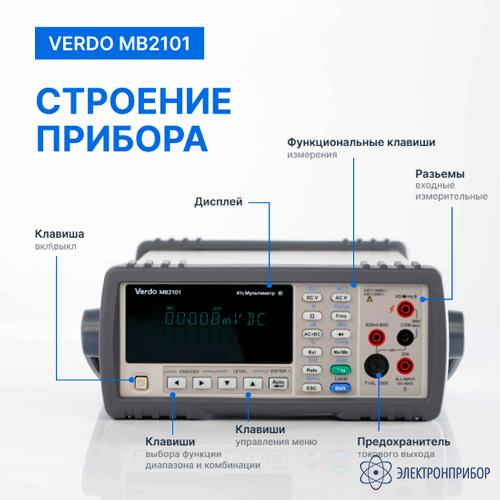

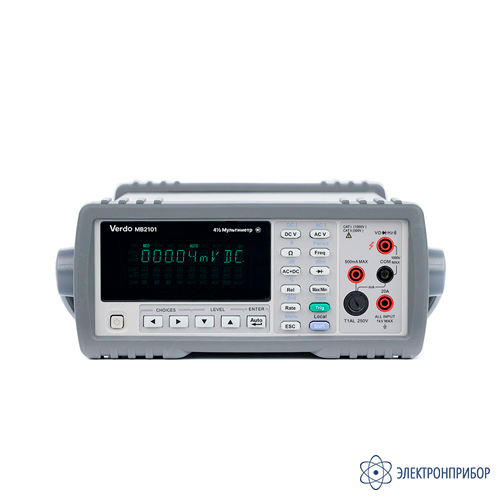

Передняя панель VERDO MB2101 и VERDO MB2102.

1. Функциональные клавиши измерения.
2. Математические функциональные клавиши: Rel, %, Max/Min, Comp и Hold.
3. Второй дисплей и клавиша скорости измерения.
4. Клавиши управления меню.
5. Клавиши выбора функции диапазона и комбинации отображения дисплея.
6. Клавиша триггера/удержания.
7. Клавиша Shift/LOCAL (ДУ по USB).

Передняя панель VERDO MB2105/VERDO MB2106/VERDO MB2107.

1. Функциональные клавиши измерения.
2. Обнуление/печать экрана.
3. Запуск/стоп.
4. Триггер.
5. Меню.
6. Вкл/выкл.
7. Многофункциональные кнопки.
8. Кнопки управления меню.
9. Дополнительные функции.
10. Измерительные разъемы.
11. USB-разъем для флешки.

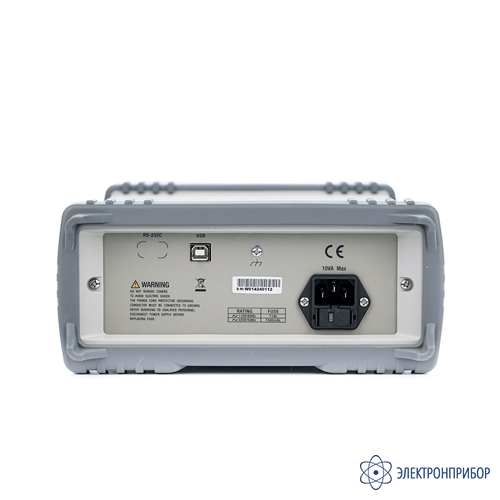

Задняя панель VERDO MB2101 и VERDO MB2102.

1. Разъем USB.
2. Заземление.
3. Разъем для подключения сети.
4. Переключатель110/220 В ±10%, 50/60 Гц ±5%.
5. Предохранитель.

Задняя панель VERDO MB2105 и VERDO MB2107.

Задняя панель VERDO MB2106.

1. Внешний запуск.
2. LAN.
3. USB-device.
4. RS-232C.
5. Заземление.
6. Сетевое питание.
7. Измерительные клеммы задней панели.

Виды отображения измеренного сигнала

В мультиметрах VERDO MB2100 пользователь может выбрать несколько видов отображения измеренного сигнала:

DCV/DCI (единицы измерения: VDC/ADC/ mVDC/mADC/µADC):

В этом режиме на дисплей выводится измеренное значение входного напряжения или силы постоянного тока. В этом режиме также можно измерить величину постоянного смещения для переменного сигнала.

ACV/ACI (единицы измерения: VAC/ACC/ mVAC/mACC/µAAC):

В этом режиме на дисплей выводится измеренное среднеквадратичное значение входного напряжения или силы переменного тока (без учета постоянной составляющей). Этот режим подходит для всех форм сигнала, включая синусоиду, пилообразный, низкочастотный шум, меандр и прочее.

AC+DC (только для VERDO MB2101 и VERDO MB2102):

В этом режиме на дисплей выводится истинное среднеквадратичное значение переменного напряжения или тока с учетом постоянного смещения сигнала. Данное показание отличается от предыдущего учетом постоянного смещения в сигнале и определяется следующей формулой:

Этот режим измерений очень удобен для измерений сигналов с ненулевым смещением по постоянному напряжению. Для приборов VERDO MB2105, VERDO MB2106, VERDO MB2107 такой режим недоступен, и подобные измерения должны проводиться по отдельности в режимах измерения на постоянном и на переменном токе.

AC и DC (только для VERDO MB2101 и VERDO MB2102):

В этом режиме на дисплей выводится одновременно среднеквадратичное значение сигнала в одной строке и постоянная составляющая сигнала переменного напряжения или тока в другой строке (на рисунке ниже представлены результаты измерения синусоидального сигнала амплитудой около 0,5 В (СКЗ = 0,5 В /√2 = 0,353) и положительным смещением 0,51 В).

Этот режим измерений также очень удобен для измерений сигналов с ненулевым смещением по постоянному напряжению. Для приборов VERDO MB2105, VERDO MB2106, VERDO MB2107 такой режим недоступен, и подобные измерения должны проводиться по отдельности в режимах измерения на постоянном и на переменном токе.

Ω2W (Ω для VERDO MB2101 и VERDO MB2102):

В этом режиме на дисплей выводится измеренное значение подключенного по 2-проводной схеме резистора.

Все приборы VERDO MB2100 имеют режим прозвонки, сигнализирующий пользователю о сопротивлении в тестируемой электрической цепи ниже 10 Ом с помощью надписи на экране и/или звукового сигнала. Модели VERDO MB2101 и VERDO MB2102 дополнительно позволяют пользователю выбрать пороговое значение для прозвонки из ряда 10 Ом/100 Ом/1 кОм/10 кОм/100 кОм/1 МОм.

Ω4W (только для VERDO MB2105, VERDO MB2106, VERDO MB2107):

В этом режиме на дисплей выводится измеренное значение сопротивления, подключенного по 4-проводной схеме. Такие измерения существенно более точны при измерении малых значений сопротивления, так как 4-проводная схема измерений позволяет скомпенсировать влияние контактных сопротивлений и сопротивления измерительных проводов.

Freq:

В этом режиме на дисплей выводится измеренное значение частоты входного сигнала. Для приборов VERDO MB2101 и VERDO MB2102 доступно также измерение периода входного сигнала.

Capacity (только для VERDO MB2105, VERDO MB2106, VERDO MB2107):

В этом режиме на дисплей выводится измеренное значение емкости подключенного конденсатора.

Temp (только для VERDO MB2105, VERDO MB2106, VERDO MB2107):

В этом режиме на дисплей выводится измеренное значение температуры с помощью подключенного к передней панели температурного датчика типа термосопротивление Pt100. Температурный датчик может подключаться как по 2-проводной, так и по 4-проводной схеме.

Математические функции для измеренного сигнала

В мультиметрах VERDO MB2100 пользователь может выбрать несколько видов математических функций пересчета измеренных значений, с одновременным отображением исходной величины:

Статистика

Фиксация минимальных (Min) и максимальных (Max) значений измеренных величин есть во всех приборах VERDO MB2100. Дополнительно к этому в приборах VERDO MB2105, VERDO MB2106, VERDO MB2107 есть фиксация пикового (P-P), среднего (Average), стандартного отклонения (Std dev) и общего количества выборок в текущем буфере считывания (до 10 000 данных). При этом прибор может выводить выборки измерений в виде гистограммы и сравнивать распределение результатов с нормальным.

%: Процентное отображение

Позволяет пользователю получить измеренное значение V_in, пересчитанное прибором относительно опорного по формуле: %V_in=(V_in-V_ref)/V_ref*100%. Опорное значение V_ref, используемое для этого пересчета, задается пользователем.

Тестирование в пределах (Limit)

Тестирование в пределах позволяет пользователю выполнить тест Pass/Fail (годен/ негоден), то есть сортировку. Результат представляется в виде метки HI, IN или LO (выше допуска, в допуске, ниже допуска). Результат сортировки может дополнительно подтверждаться звуковым сигналом.

Функция mX+b

В этом режиме на экран выводится результат пересчета показаний X в виде: Y=mX+b, где X - исходное показание, m и b - введенное пользователем значения, a Y - отображаемый результат.

dB:

При использовании математической функции «дБ» (децибелы), результат измерений входного напряжения прибором пересчитывается в децибелы относительно задаваемого пользователем опорного напряжения V_ref по формуле: dB=20 log(V_in/V_ref).

При этом в функции dB может также использоваться в режиме относительных измерений.

dBm:

При использовании функции дБм (децибелы мощности) результат измерения пересчитывается как децибелы мощности относительно опорного значения в 1 мВт по формуле dBm=10log((V_in²)/(Z_ref*1mW)). Пользователь может изменять значение опорного импеданса Z_ref для воссоздания своих условий измерения.

Повышение точности и стабильности измерений

В мультиметрах VERDO MB2105, VERDO MB2106 и  VERDO MB2107 есть встроенные функции, позволяющие повысить точность и стабильность измерений.

AutoZero (Автоматическое обнуление)

Это процедура позволяет установить ноль прибора перед каждым измерением. Автоматическое обнуление приводит к более точным результатам измерений, но требует больше времени. При включенном автоматическом нуле внутреннее смещение мультиметра измеряется каждый раз при измерении входного сигнала. Затем смещение вычитается из предыдущего значения. Это позволяет избежать влияния напряжения смещения на входной цепи цифрового мультиметра на точность измерения. Новое измерение смещения производится при каждом изменении функции, диапазона или времени интегрирования. По сути, это более автоматизированная реализация функции REL/NULL (относительных измерений), которая также есть в приборах VERDO MB2100.

Установка времени интегрирования (NPLC)

В приборах VERDO MB2105, VERDO MB2106 и VERDO MB2107 можно выбрать NPLC — это количество циклов линии электропередачи, в течение которых происходит процесс интегрирования АЦП для получения результата измерения прибора (1 цикл = 1/50 Гц = 20 мс). В ходе измерения постоянного напряжения, постоянного тока и сопротивления, температуры точность снижается из-за шума переменного тока, вызванного линией электропередачи. Чем дольше время интегрирования, тем выше точность, но тем медленнее измерение. 1PLC, 10PLC, 100PLC могут заметно подавлять шум блока питания мультиметра. Выбор 100PLC для особо точных измерений может обеспечить наилучшее шумоподавление, но измерения будут проводиться с меньшей скоростью.

Фильтры по переменному току

При измерении переменного напряжения и тока в приборах VERDO MB2105, VERDO MB2106 и VERDO MB2107 можно выбрать три варианта фильтра переменного тока: 3 Гц, 20 Гц и 200 Гц. Выбранный фильтр должен быть меньше частоты тестового сигнала. Чтобы быстрее получать стабильные данные, фильтр лучше всего выбирать так, чтобы он был близок к тестовой частоте вашего входного сигнала. Например, если входной сигнал составляет 300 Гц, стабильные данные могут быть получены для установки фильтра 200 Гц.

Расширенные функции

В мультиметрах VERDO MB2105, VERDO MB2106 и VERDO MB2107 имеются встроенные функции, позволяющие удобно использовать прибор, визуализировать результаты измерений и документировать результаты.

Режим аналоговой шкалы

Используется для отображения положения текущего измеренного значения в пределах заданного интервала.

Копия экрана

Для документирования результатов очень удобной является функция сохранения копии экрана в графическом файле формата PNG. Все копии экрана приборов VERDO MB2105, VERDO MB2106 и VERDO MB2107 в данном документе сделаны с использованием этой функции.

Метки измерений и маски вывода

Для результатов измерений можно сделать текстовое название, что удобно для формирования отчетов, также можно ограничить количество разрядов в измеренном значении из ряда (6 ¹/₂, 5 ¹/₂, 4 ¹/₂, 3 ¹/₂).

Построение трендов измерений

Построение трендов - удобный инструмент, показывающий изменение результатов измерения во времени. Можно настроить вертикальную ось графика, период и разрешение по времени.

Экранные подсказки

В мультиметрах VERDO MB2105, VERDO MB2106 и VERDO MB2107 есть встроенная контекстная экранная справочная система.
