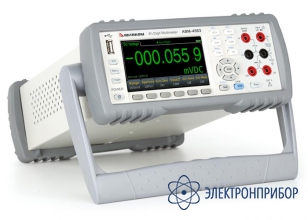

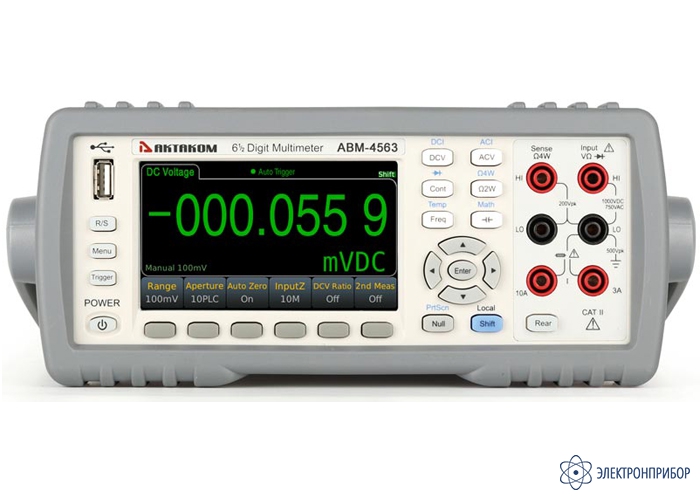

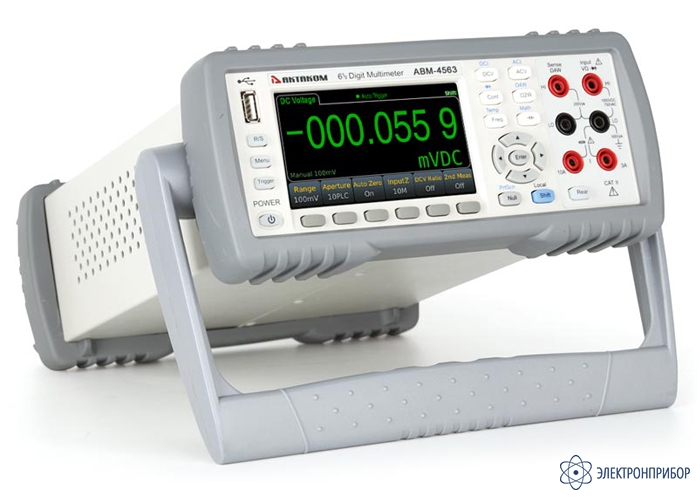

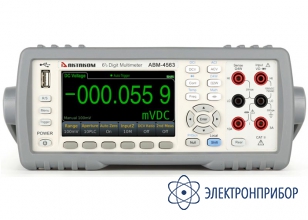

АВМ-4563 — настольный универсальный мультиметр 6 1/2 разряда

Код товара: 58652
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Назначение настольного универсального мультиметра 6 1/2 разряда АВМ-4563:

    Настольный универсальный мультиметр АВМ-4563 предназначен для измерения широкого круга величин: напряжения, тока, сопротивления, частоты, тестирования диодов. Широкие функциональные возможности мультиметра АВМ-4563, включая измерение иcтинных среднеквадратических значений (TrueRMS), изменяемую разрядность дисплея, сравнение результатов измерений с заданными значениями и возможность дистанционного управления, позволяют рекомендовать мультиметр АВМ-4563 для применения в разнообразных отраслях промышленности, в научно-исследовательских и образовательных целях, сервисных службах.

    Особенности настольного универсального мультиметра 6 1/2 разряда АВМ-4563:

    • Разрядность индикатора 61/2;
    • Измерение постоянного/переменногоо напряжений, постоянного/переменного тока, сопротивления, частоты, емкости, температуры, проверка диодов, прозвонка целостности цепи;
    • TrueRMS для измерения переменного тока и напряжения;
    • Измерение постоянного напряжения с погрешностью 0.0035%;
    • 2-х и 4 -х проводная схема измерения сопротивления;
    • Максимальная скорость регистрации до 1000 измерений в секунду;
    • Выбор диапазонов: автоматический и ручной;
    • Режим относительных измерений;
    • Статистическая обработка: минимальное, максимальной, среднее, размах амплитуды, стандартная девиация;
    • Измерения в %/ dB/ dBm, mX+b;
    • Вычисление отношение напряжений U1/U2;
    • Тестирование по маске Годен/Не годен (Pass/Fail);
    • Фильтры для измерений переменного тока и напряжения 3 Гц, 20 Гц и 200 Гц;

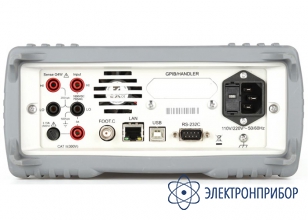

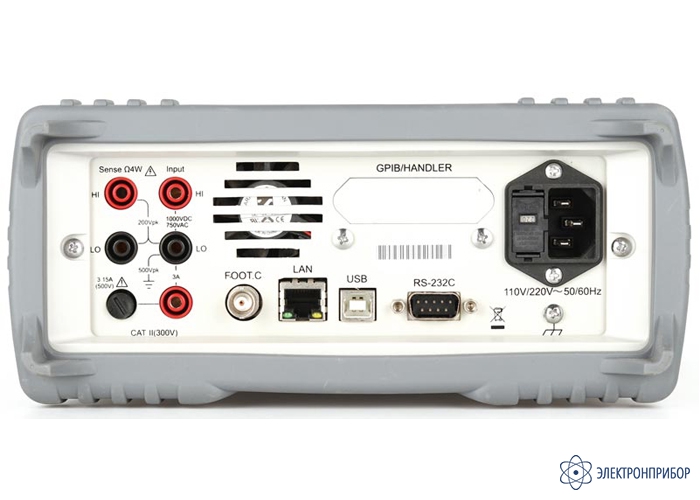

    • Универсальные интерфейсы для подключения приборов: RS-232, USB-host, USB-device, LAN;
    • Диапазон рабочих температур, относительная влажность 0…+40 °С, ≤ 90 %;
    • Питание 220 В ± 10 %, 50 Гц ± 5 %;
    • Потребляемая мощность ≤ 30 ВА.
  • Технические характеристики настольного универсального мультиметра 6 1/2 разряда АВМ-4563:

    Диапазон Разрешение Погрешность (1 год)
    ±(%×Uизм + %шкалы)
    Температурный коэффициент/°С
    ±(%×Uизм + %шкалы)
    Входное сопротивление
    Измерение напряжения постоянного тока
    100.000 мВ 0,1 мкВ 0.0050 + 0.0035 0.0005 + 0.0005 >10 ГОм
    1.00000 В 1 мкВ 0.0040 + 0.0007 0.0005 + 0.0001 >10 ГОм
    10.0000 В 10 мкВ 0.0035 + 0.0005 0.0005 + 0.0001 >10 ГОм
    100.000 В 100 мкВ 0.0045 + 0.0006 0.0005 + 0.0001 10 МОм
    1000.00 В 1 мВ 0.0045 + 0.0010 0.0005 + 0.0001 10 МОм
    Диапазон Разрешение Погрешность (1 год)
    ±(%×Uизм + шкалы)
    3…5 Гц 5…10 Гц 10 Гц … 20 кГц 20…50 кГц 50…100 кГц 100…300 кГц
    Измерение напряжения переменного тока (True RMS)
    100 мВ 1 мкВ 1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50
    1 В 10 мкВ 1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50
    10 В 100 мкВ 1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50
    100 В 1 мВ 1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50
    750 В 10 мВ 1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50
    Температурный коэффициент
    ±(%×Uизм + %шкалы)
    1.00+0.03 0.35+0.03 0.07+0.03 0.13+0.05 0.60+0.08 4.00+0.50
    Диапазон Разрешение Погрешность (1 год)
    ±(%×Iизм + %шкалы)
    Температурный коэффициент/°С
    ±(%×Iизм + %шкалы)
    Паразитное напряжение
    Измерение силы постоянного тока
    100.0000 мкА 0,1 нА 0.050 + 0.025 0.0020 + 0.0030 <0.011 В
    1.000000 мА 1 нА 0.050 + 0.006 0.0020 + 0.0005 <0.011 В
    10.00000 мА 10 нА 0.050 + 0.020 0.0020 + 0.0020 < 0.05 В
    100.0000 мА 0,1 мкА 0.050 + 0.005 0.0020 + 0.0005 < 0.5 В
    1.000000A 1 мкА 0.100 + 0.010 0.0050 + 0.0010 < 0.7 В
    3.000000A 10 мкА 0.20 + 0.020 0.0050 + 0.0020 < 2.0 В
    10.00000A 10 мкА 0.120 + 0.010 0.0050 + 0.0010 < 0.5 В
    Диапазон Разрешение Погрешность (1 год)
    ±(%×Iизм + шкалы)
    Паразитное напряжение
    3…5 Гц 5…10 Гц 10 Гц … 5 кГц 5…10 кГц
    Измерение силы переменного тока (True RMS)
    100.000 мкА 1 нА 1.00+0.04 0.30+0.04 0.10 + 0.04 0.10 + 0.04 <0.011 В
    1.00000 мА 10 нА 1.00+0.04 0.30+0.04 0.10 + 0.04 0.10 + 0.04 <0.011 В
    10.0000 мА 0.1 мкА 1.00+0.04 0.30+0.04 0.10 + 0.04 0.10 + 0.04 <0.05 В
    100.000 мА 1 мкА 1.00+0.04 0.30+0.04 0.10 + 0.04 0.10 + 0.04 <0.5 В
    Температурный коэффициент
    ±(%×Uизм + %шкалы)
    0.100+0.006 0.35+0.006 0.015+0.006 0.030+0.006
    1.00000 A 10 мкА 1.00+0.04 0.30+0.04 0.10 + 0.04 0.30 + 0.04 <0.7 В
    Температурный коэффициент
    ±(%×Uизм + %шкалы)
    0.100+0.006 0.35+0.006 0.015+0.006 0.030+0.006
    3.00000 A 10 мкА 1.00+0.04 0.35+0.04 0.23+0.04 0.30+0.04 <2.0 В
    Температурный коэффициент
    ±(%×Uизм + %шкалы)
    0.100+0.006 0.35+0.006 0.015+0.006 0.030+0.006
    10.0000A 100 мкА 1.00+0.04 0.35+0.04 0.15+0.04 0.15+0.04 <0.5 В
    Температурный коэффициент
    ±(%×Uизм + %шкалы)
    0.100+0.006 0.35+0.006 0.015+0.006 0.030+0.006
    Диапазон Разрешение Погрешность (1 год)
    ±(%×Rизм + %шкалы)
    Температурный коэффициент/°С
    ±(%×Uизм + %шкалы)
    Тестовый ток
    Измерение сопротивления (2-х и 4-х проводная схема)
    10.00000 Ом 0.01 мОм 0.0100 + 0.0080 0.0006 + 0.0008 10 мА
    100.0000 Ом 0.1 мОм 0.0100 + 0.0040 0.0006 + 0.0005 10 мА
    1.000000 кОм 1 мОм 0.0100 + 0.0010 0.0006 + 0.0001 1 мА
    10.00000 кОм 10 мОм 0.0100 + 0.0010 0.0006 + 0.0001 100 мкА
    100.0000 кОм 0.1 мОм 0.0100 + 0.0010 0.0006 + 0.0001 50 мкА
    1.000000 МОм 1 Ом 0.0100 + 0.0010 0.0010 + 0.0002 5 мкА
    10.00000 МОм 10 Ом 0.0400 + 0.0010 0.0030 + 0.0004 500 нА
    100.0000 МОм 100 Ом 0.8000 + 0.0100 0.1500 + 0.0002 500 нА/10 М
    Диапазон Погрешность (1 год)
    ±(%×Uизм + шкалы)
    Температурный коэффициент/°С
    ±(%×Uизм + %шкалы)
    Тестовый ток
    Измерение емкости
    1.0000 нФ 1.0 + 0.50 0.02 + 0.001 10 мкА
    10.000 нФ 1.0 + 0.10 0.02 + 0.001 10 мкА
    100.00 нФ 1.0 + 0.10 0.02 + 0.001 10 мкА
    1.0000 мкФ 1.0 + 0.10 0.02 + 0.001 100 мкА
    10.000 мкФ 1.0 + 0.10 0.02 + 0.001 100 мкА
    100.00 мкФ 1.0 + 0.10 0.02 + 0.001 1 мА
    1.0000 мФ 1.0 + 0.20 0.02 + 0.001 10 мА
    10.000 мФ 1.0 + 0.50 0.02 + 0.001 10 мА
    Частота
    Диапазон 100 мВ, 1 В, 10 В, 100 В и 750 В
    Погрешность (1 год)
    ±(%×Fизм + шкалы
    Температурный коэффициент /КК
    Измерение частоты
    2-10 Гц 0.100 0.0002
    10 Гц…100 Гц 0.300 0.0002
    100 Гц…1 кГц 0.100 0.0002
    1 кГц…300 кГц 0.100 0.0002
    300 кГц…1 МГц 0.100 0.0002
    Прямоугольный сигнал 10 Гц-300 кГц 0.100 0.0002
    Диапазон 1 сек. 0.1 сек. 0.01 сек.
    Дополнительная погрешность, вызванная временем счета
    2-10 Гц 0 0.200 0.200
    10-100 Гц 0 0.060 0.200
    100 Гц-1 кГц 0 0.020 0.200
    1-300 кГц 0 0.004 0.030
    300 кГц-1 МГц 0 0.004 0.030
    Прямоугольный сигнал 10 Гц-300 кГц 0 0 0
    Диапазон Разрешение Погрешность (1 год)
    ±(%×Rизм + %шкалы)
    Температурный коэффициент/°С
    ±(%×Uизм + %шкалы)
    Тестовый ток
    Проверка целостности цепи
    1 кОм 10 мОм 0.010 + 0.030 0.0010 + 0.0020 1 мА
    Диапазон Разрешение Погрешность (1 год)
    ±(%×Uизм + %шкалы)
    Температурный коэффициент/°С
    ±(%×Uизм + %шкалы)
    Тестовый ток
    Тест диодов
    5 В 0.1 мВ 0.010 + 0.030 0.0010 + 0.0020 1 мА
    Датчик Погрешность
    Измерение температуры
    PT100 (DIN/ IEC 751) ±0,05 °C
    Параметр Значение
    Общие характеристики
    Разрядность индикатора 61/2
    TrueRMS есть (для измерения переменного тока и напряжения)
    Измерение постоянного напряжения с погрешность 0.0035%
    Максимальная скорость регистрации до 1000 измерений в секунду
    Выбор диапазонов автоматический и ручной
    Режим относительных измерений есть
    Статистическая обработка минимальное, максимальной, среднее, размах амплитуды, стандартная девиация
    Измерения в %/ dB/ dBm, mX+b
    Вычисление отношение напряжений U1/U2
    Тестирование по маске Годен/Не годен (Pass/Fail)
    Фильтры для измерений переменного тока и напряжения 3 Гц, 20 Гц и 200 Гц
    Универсальные интерфейсы для подключения приборов RS-232, USB-host, USB-device, LAN
    Диапазон рабочих температур, относительная влажность 0…+40 °С, ≤ 90 %
    Питание 220 В ± 10 %, 50 Гц ± 5 %
    Потребляемая мощность ≤ 30 ВА
    Габаритные размеры 225 × 100 × 355 мм
    Масса 2,5 кг
  • Комплект поставки АВМ-4563

    Наименование Количество
    1 Настольный универсальный мультиметр 6 1/2 разряда АВМ-4563 1
