Fluke 8808A/SU — цифровой мультиметр + ПО и кабель

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      40994-09

    • Производитель

      Fluke Calibration

    Описание цифрового мультиметра Fluke 8808A/SU:

    Мультиметр Fluke 8808A/SU имеет широкий набор функций для измерения напряжения, тока и сопротивления с основной погрешностью 0,015% при измерении постоянного напряжения. Чрезвычайно простой в применении мультиметр, даже для неопытных операторов, так как позволяет легко и быстро проводить наиболее часто выполняемые измерения.

    Шесть кнопок настройки на передней панели Fluke 8808A/SU действуют как кнопки предварительной настройки автомобильного радиоприемника. Чтобы сохранить параметры настройки прибора для стандартного измерения, необходимо просто нажать кнопку Shift, затем одну из кнопок настройки (S1 - S6). Далее, чтобы выполнить данное измерение, достаточно нажать соответствующую кнопку настройки. И все!

    Кнопки настройки исключают необходимость в повторных настройках согласно сложным рабочим инструкциям. Операторы больше не должны нажимать множество кнопок для задания функции и диапазона измерения, указывать пределы или вводить другие параметры при выполнении стандартных измерений.

    Особенности цифрового мультиметра Fluke 8808A/SU:

    • Разрешение 5,5 разрядов;
    • Основная погрешность при измерении постоянного напряжения 0,015 %;
    • Двойной дисплей;
    • Специальная функция для измерения малых постоянных токов утечки;
    • Измерение сопротивлений по схеме 2 x 4 с помощью 4 проводов (опция);
    • Шесть специальных клавиш для быстрого доступа к настройкам прибора;
    • Режим сопоставления верхних/нижних пределов с индикаторами Годен/Не годен.

    Исключение ошибок в производстве

    5,5-разрядный мультиметр Fluke 8808A/SU обеспечивает надежные результаты при выполнении стандартных измерений в современных приложениях. Режим сопоставления пределов с индикаторами Годен/Не годен позволяет выполнять функциональные испытания или критические измерения в контрольных точках, позволяя исключить ошибки в производстве, особенно в ситуациях, когда результаты находятся “на краю”. На дисплее Fluke 8808A/SU имеются встроенные индикаторы, четко показывающие оператору удачный или неудачный результат испытания. Индикаторы Годен/Не годен позволяют исключить работу наугад при тестировании: результат находится или в допустимых пределах, или за ними!

    Повышение качества и эффективности измерений в производстве, опытно-конструкторских работах и техобслуживании

    Задачи по тестированию в области производства, опытно-конструкторских работ и технического обслуживания предъявляют особые требования к характеристикам по производительности и универсальности настольных измерительных приборов. Измерения с помощью Fluke 8808A/SU соответствуют самым высоким требованиям. Он характеризуется широким разнообразием измерительных функций, включая измерение напряжения, тока, сопротивления и частоты, обеспечивая при этом чрезвычайно высокую точность и разрешение.

    Одновременное измерение двух параметров

    Уникальный двойной дисплей в Fluke 8808A/SU позволяет одновременно измерить два разных параметра одного сигнала с помощью одного соединения. Одновременное наблюдение двух взаимно связанных параметров, например, напряжения и тока, может выявить условия, которые были бы незаметны при другой организации измерений, во многом упрощая испытания аппаратуры и устранение неисправностей.

    Измерение малых токов утечки

    В обычных мультиметрах используется метод шунтирования, который создает дополнительное напряжения нагрузки и увеличивает погрешность измерения малых токов. Это усложняет или делает невозможными решение таких задач, как определение истинного значения тока утечки в устройстве с питанием от батареи в выключенном состоянии или измерение малых токов в очень чувствительных схемах. Fluke 8808A/SU является единственным мультиметром такого класса, в котором используется операционный усилитель с малым входным сопротивлением и схема преобразования ток-напряжение для исключения напряжения нагрузки и измерения чрезвычайно малых токов. Этот особый режим в Fluke 8808A/SU позволяет проводить точные измерения малых токов с разрешением до 100 нА.

    Возможность выполнения 4-проводных измерений с помощью двух проводов (опция)

    Патентованные цанговые зажимы для функции 2 x 4 Ом позволяют проводить точные 4-проводные измерения с использованием всего двух проводов. Чрезвычайно трудно добиться хорошего контакта для измерений на компонентах поверхностного монтажа на современных платах. Задача еще более усложняется, если требуется использовать метод 4-проводных измерений для получения точных значений малых сопротивлений. Специальные измерительные провода Fluke соединяют четыре провода в две пары, облегчая задачу выполнения соединений. Это обеспечивает отличную точность и высокое разрешение измерений в сочетании с удобством и простотой использования только одной пары проводов.

    FlukeView® Forms Basic

    Программное обеспечение FlukeView Forms повышает производительность измерительных приборов Fluke, предоставляя средства для регистрации, хранения и анализа результатов отдельных или последовательных измерений с возможностью их преобразования для оформления профессиональной документации. Эта программа позволяет передавать данные с измерителя на компьютер и представлять результаты в виде таблицы или графика с помощью стандартных неизменяемых форм. FlukeView® Forms 3.0 с обновлением FVF-UG включает расширенный набор форм и средство настройки форм FlukeView® Forms Designer.

    Качество Fluke гарантируется

    Прочность, надежность и точность мультиметров Fluke известны во всем мире. Эта модель мультиметра разработана с применением огромного опыта, высоких стандартов и системы контроля качества компании для обеспечения характеристик, соответствующих самым высоким требованиям. Реальные характеристики приборов Fluke даже лучше, чем указано в спецификациях. Все усилия специалистов компании направлены на то, чтобы гарантировать для пользователей точность, повторяемость и надежность измерений.

  • Технические характеристики цифрового мультиметра Fluke 8808A/SU:

    Параметр Значения
    Постоянное напряжение
    Диапазоны от 200 мВ до 1000 В
    Максимальное разрешение 1 мкВ
    Погрешность 0,015 + 0,003
    Переменное напряжение
    Диапазоны от 200 мВ до 750 В
    Максимальное разрешение 1 мкВ
    Погрешность 2 + 0,05
    Частота От 20 Гц до 100 кГц
    Сопротивление
    Схема 2х4 провода
    Диапазоны от 200 Ом до 100 МОм
    Максимальное разрешение 1 мОм
    Погрешность 0,02 + 0,003
    Постоянный ток
    Диапазоны от 200 мкА до 10 А
    Максимальное разрешение 1 нА
    Погрешность 0,02 + 0,005
    Переменный ток
    Диапазоны от 20 мА до 10 A
    Максимальное разрешение 100 мкА
    Погрешность 0,3 + 0,06
    Частота От 20 Гц до 2 кГц
    Частота
    Диапазоны от 20 Гц до 1 МГц
    Максимальное разрешение 0,1 мГц
    Погрешность 0,01 %
    Общие характеристики
    Дисплей Многосегментный VFD дисплей, двойные показания
    Разрешение 5,5 разрядов
    Математические функции дБ/дБм
    Дополнительные функции Режим сопоставления пределов с индикаторами
    Годен/Не годен
    Интерфейсы RS-232, USB через дополнительный переходник
    Языки программирования/Режимы Упрощенный ASCII, эмуляция команд дистанционного управления Fluke 45
    Вес 2,1 кг
    Размеры (ВxШxГ) 88 мм x 217 мм x 297 мм
    Безопасность Соответствует требованиям стандартов EN 61010-1:2001, ANSI/ISA 61010-1 (S82.02.01):2004, UL 61010-1:2004, AN/CSA C22.2 No. 61010.1:2004

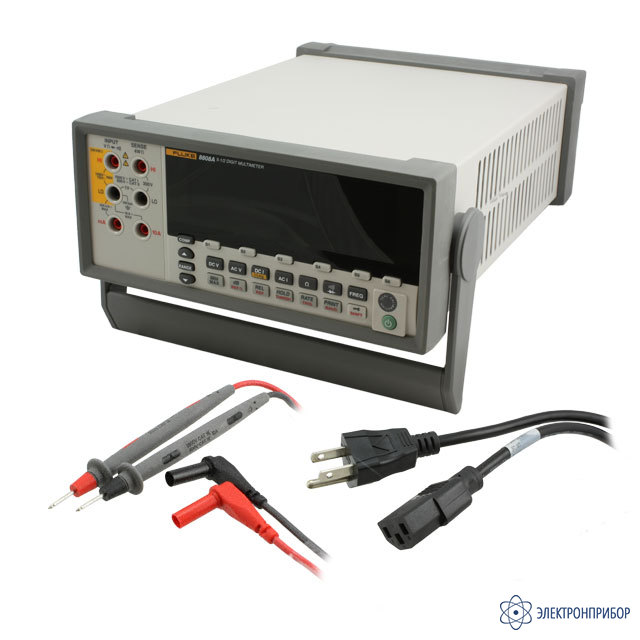

  • Комплект поставки Fluke 8808A/SU

    Наименование Количество
    1 Цифровой мультиметр Fluke 8808A 1
    2 Комплект тестовых проводов TL71 1
    3 Шнур питания 1
    4 Запасной предохранитель для цепи питания 1
    5 Таблица результатов калибровки 1
    6 Листок данных WEEE 1
    7 Свидетельство гарантии 1
    8 Краткое руководство по эксплуатации (на английском, французском, немецком, испанском, итальянском, китайском и японском языках) 1
    9 Руководство пользователя на CD (на английском языке) 1
    10 Программное обеспечение FlukeView Forms Basic 1
    11 Соединительный кабель с переходником USB на RS-232 1
  • Дополнительная комплектация Fluke 8808A/SU
