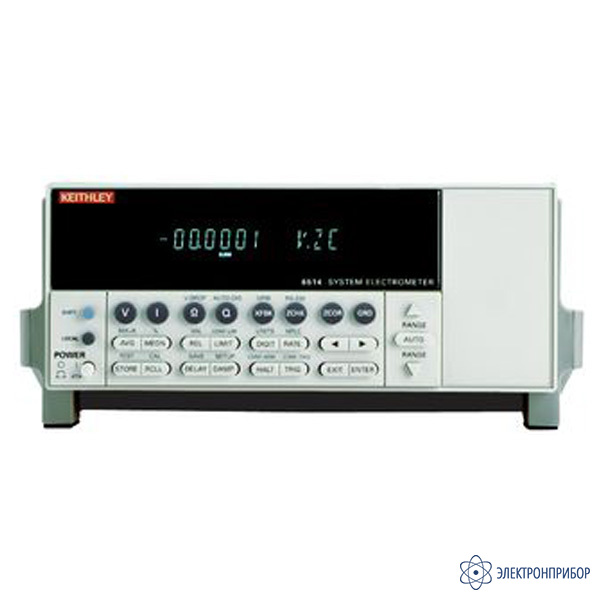

6514/E — электрометр

Код товара: 26800
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      74288-19 до 05.03.2024

    • Производитель

      Keithley, США

    Назначение прибора 6514/E:

    • Измерение токов от оптических датчиков света, например, темновой ток
    • Исследование пучков
    • Тестирование материалов и компонентов. Материаловедение
    • Измерение токов утечки изоляторов, переключателей, реле и других устройств
    • Измерение токов смещения
    • Измерение высоких сопротивлений
    • Измерение характеристик датчиков и сенсоров
    • Тестирование оптоволоконных устройств

    Особенности прибора 6514/E:

    • Разрешение дисплея: 6½ разряда
    • Дисплей: вакуумно-флюорисцентный
    • Выбор диапазонов: автоматический или ручной
    • Максимальное напряжение на входе 250 В пик
    • Аналоговый выход: 2 В на полной шкале и выход предусилителя с возможностью записи на ленточный самописец
    • Скорость считывания: 1200 измер./сек (во внутренний буфер), 500 измер./сек (в IEEE-488)
    • Память: 2500 значений
    • Цифровой фильтр: медианный и усредняющий (2…100 значений)
    • Интерфейс: RS-232, IEEE-488, Trigger Link, многопортовый интерфейс
    • Потребляемая мощность 60 Вт
    • Питание: 90-125 В/210-250 В, 50..60 Гц
    • Размеры 90х214х369 мм
    • Вес 2,8 кг
  • Технические характеристики прибора 6514/E:

    Режим измерения тока
    Диапазон Разрешение для 5½ дисплея Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С
    20 пА 100 аА 1% + 30 0,1% + 5
    200 пА 1 фА 1% + 5 0,1% + 1
    2 нА 10 фА 0,2% + 30 0,1% + 2
    20 нА 100 фА 0,2% + 5 0,03% + 1
    200 нА 1 пА 0,2% + 5 0,03% + 1
    2 мкА 10 пА 0,1% + 10 0,005% + 2
    20 мкА 100 пА 0,1% + 5 0,005% + 1
    200 мкА 1 нА 0,1% + 5 0,005% + 1
    2 мА 10 нА 0,1% + 10 0,008% + 2
    20 мА 100 нА 0,1% + 5 0,008% + 1
    Режим измерения напряжения (Входной импеданс >200 TОм)
    Диапазон Разрешение для 5½ дисплея Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С
    2 В 10 мкВ 0,025% + 4 0,003% + 2
    20 В 100 мкВ 0,025% + 3 0,002% + 1
    200 В 1 мВ 0,06% + 3 0,002% + 1
    Режим измерения сопротивления
    Диапазон Разрешение для 5½ дисплея Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С Тестовый ток
    2 кОм 10 мОм 0,2% + 10 0,01% + 2 0,9 мА
    20 кОм 100 мОм 0,15% + 3 0,01% + 1 0,9 мА
    200 кОм 1 Ом 0,25% + 3 0,01% + 1 0,9 мА
    2 МОм 10 Ом 0,25% + 4 0,02% + 1 0,9 мкА
    20 МОм 100 Ом 0,25% + 3 0,02% + 1 0,9 мкА
    200 МОм 1 кОм 0,3% + 3 0,02% + 1 0,9 мкА
    2 ГОм 10 кОм 1,5% + 4 0,04% + 2 0,9 нА
    20 ГОм 100 кОм 1,5% + 3 0,04% + 1 0,9 нА
    200 ГОм 1 МОм 1,5% + 3 0,04% + 1 0,9 нА
    Режим измерения заряда
    Диапазон Разрешение для 5½ дисплея Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С
    20 нКл 10 фКл 0,4% + 50 0,04% + 10
    200 нКл 100 фКл 0,4% + 50 0,04% + 10
    2 мкКл 1 пКл 1% + 50 0,05% + 10
    20 мкКл 10 пКл 1% + 50 0,05% + 10
    Проверка контактов
    Скорость Время измерения 60Гц (50Гц) Время измерения 60Гц (50Гц)
    Быстрая 1 (1,2) мс 5% + 10
    Средняя 4 (5) мс 5% + 1
    Медленная 36 (42) мс 5% + 0,3
  • Комплект поставки 6514/E

    Наименование Количество
    Прибор 1
    Триаксиальный-кабель с низким уровнем шумов 2м 1
    Документация 1
