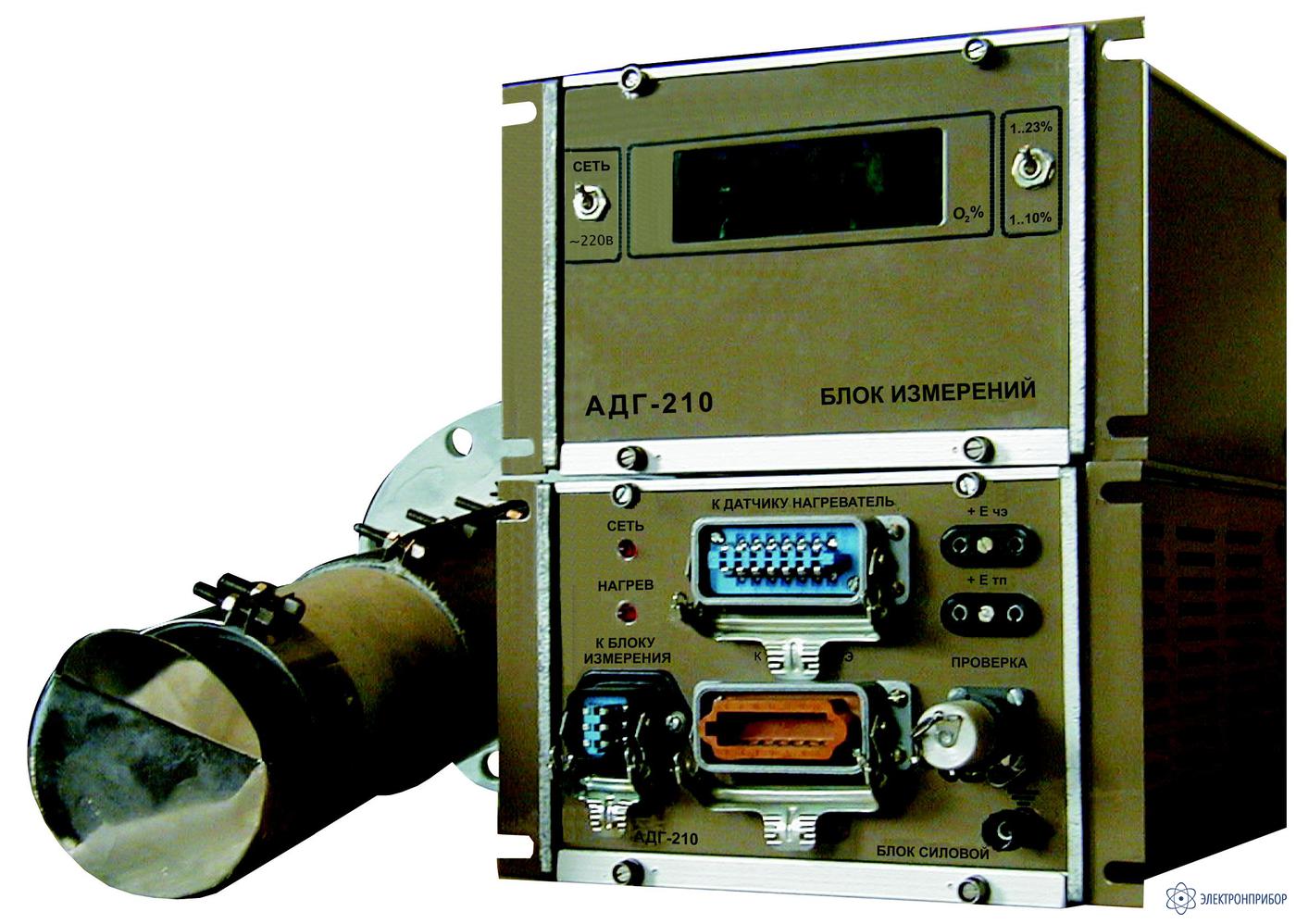

АДГ-210 — газоанализатор кислорода

Сохранить в PDF Распечатать
  • Назначение газоанализатора АДГ-210:

    Предназначен для измерений объемной доли кислорода в отходящих дымовых газах котельных установок, работающих на газообразном, жидком и твердом топливе и представляет собой стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на применении высокотемпературной электрохимической ячейки с твёрдым электролитом.

    Газоанализатор используется в системах обеспечения оптимальных режимов сжигания топлива на ТЭЦ, ГРЭС и котельных установках.

    Показатели конкурентоспособности:

    • При работе газоанализатора не требуется наличие сравнительного газа, например чистого воздуха, с содержанием кислорода 20 – 21% или баллона с поверочной газовой смесью (ПГС);
    • Расположение датчика непосредственно в анализируемой среде не требует системы пробоподготовки;
    • Наличие диапазона измерений 1 – 23% позволяет проводить проверку работоспособности газоанализатора путем помещения датчика в окружающий атмосферный воздух;
    • Монтажные и запасные части, которые входят в комплект поставки, позволяют провести оперативный монтаж газоанализатора и обеспечить нормируемый срок службы;
    • Поверка (калибровка) газоанализатора осуществляется доступными средствами измерений;
    • Простота обслуживания и ремонта;
    • Возможность размещения датчика от блока измерений на расстоянии до 300 м.
  • Технические характеристики:

    Параметр Значения
    Диапазоны измерений объёмной доли кислорода 1...10 % и 1...23 %
    Основная относительная погрешность, не более ± 4%
    Время установления показаний, не более 20 сек
    Параметры анализируемой среды:
    - температура
    - пылесодержание, не более
    - разрежение

    от +5 до +400 °С
    80 г/м3
    до 11 кПа (0,1 кгс/см2)
    Унифицированный выходной сигнал 0...5 мА или 4...20 мА
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха для блока измерения при температуре +35 ºС
    - относительная влажность воздуха для датчика при температуре +35 ºС

    от +5 до +50 °С
    80%
    95%
    Потребляемая мощность, не более 300 Вт
    Габаритные размеры:
    - датчик / длина погружной части
    - блок измерений
    - силовой блок

    Ø 200 x 660 мм / 400 мм
    250 x 340 x 150 мм
    250 x 340 x 150 мм
    Масса:
    - датчик / длина погружной части
    - блок измерений
    - силовой блок

    12 кг
    10 кг
    14 кг
    Средний срок службы, не менее 10 лет
