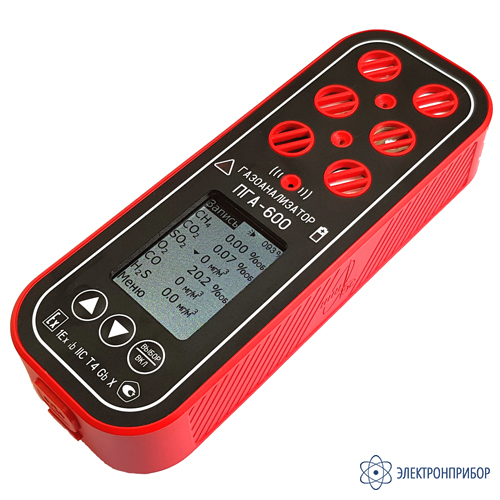

ПГА-600 — газоанализатор
Код товара: 59802-
В газоанализаторе могут быть установлены: один оптический или два оптических датчика, один оптический и фотоионизационный, а также от 1-го до 4-х электрохимических датчика.-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
65943-16 до 14.12.2026

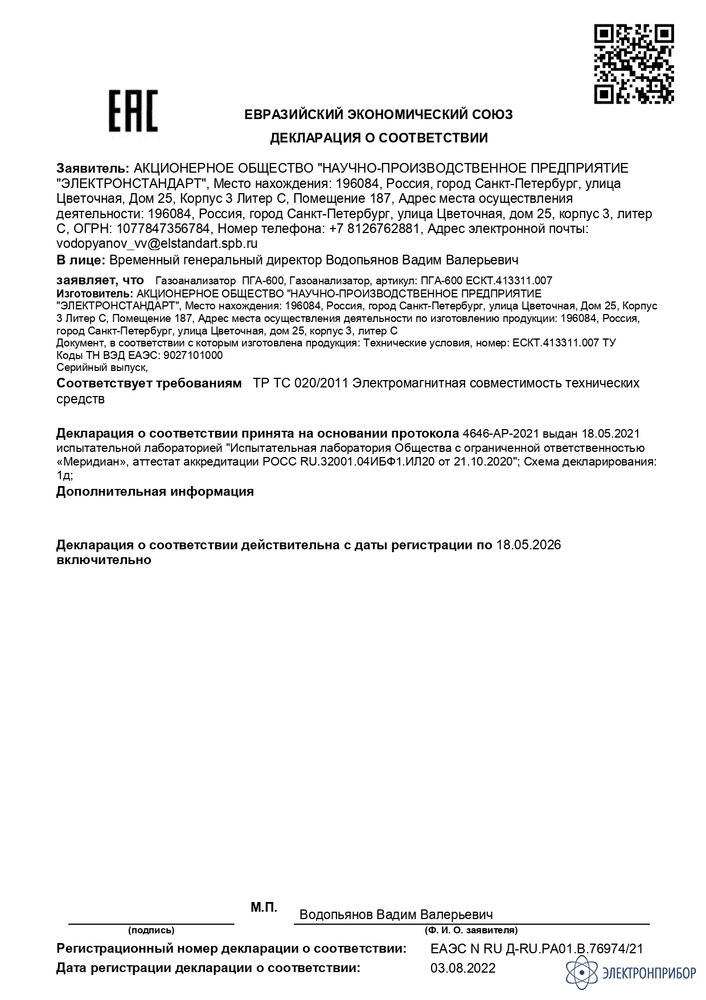

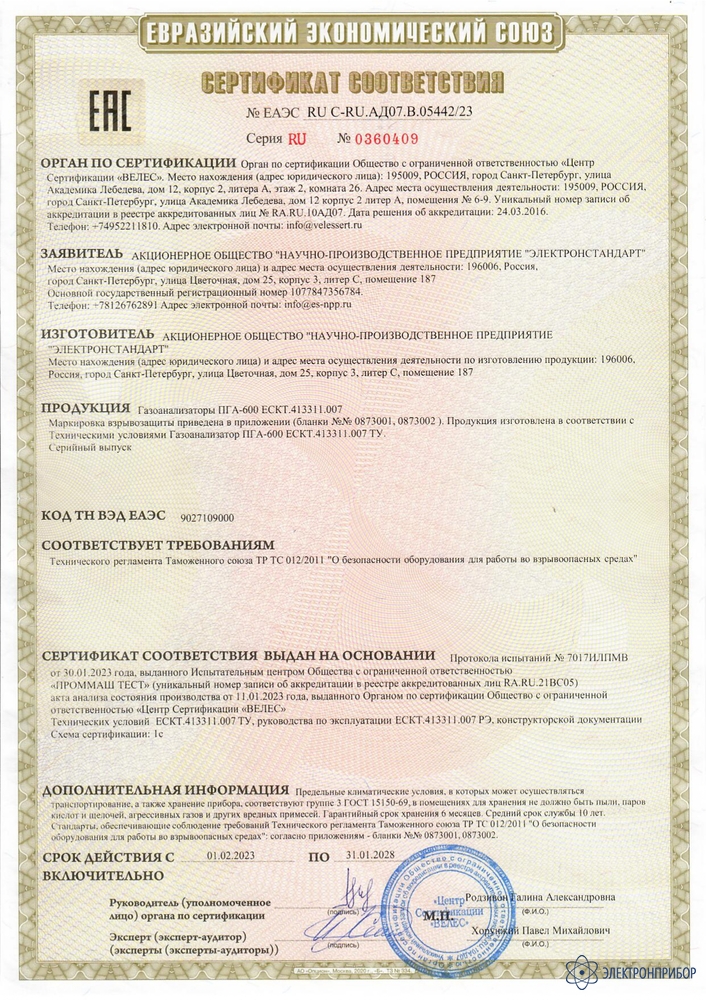

Сертификаты
Назначение газоанализатора ПГА-600:
Газоанализатор ПГА-600 предназначен для измерений объемной доли метана, пропана, диоксида углерода, водорода, кислорода, довзрывоопасных концентраций паров бензина неэтилированного, массовой концентрации или объемной доли изобутилена, оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора в воздухе рабочей зоны. Газоанализатор является портативным многоканальным прибором непрерывного действия.
Принцип действия газоанализатора ПГА-600:
- по измерительным каналам объемной доли диоксида углерода, метана, пропана или бензина неэтилированного – оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- по измерительным каналам объемной доли кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- по измерительному каналу изобутилена – фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения.
Способ забора пробы - диффузионный.
-
-
Технические характеристики газоанализатора ПГА-600:
Условное обозначение измерительного канала Определяемый компонент Диапазон измерений содержания определяемого компонента Пределы допускаемой основной погрешности Предел допускаемого времени установления показаний T0,9д, с абсолютной приведенной*, % СН4-О метан (СН4) от 0 до 5 % об.д - ±4 30 С3Н8-О пропан (С3Н8) от 0 до 2 % об.д. - ±5 30 БНЗ-О бензин неэтилированный (ГОСТ Р 51866-2002) от 0 до 50 % НКПР ± 5 % НКПР - 60 СО2-О диоксид углерода (СО2) от 0 до 2 % об.д. - ± 5 60 Н2-Е водород (Н2) от 0 до 2 % об.д. ±(0,2+0,04 ∙Сх), % об.д. - 60 О2-Е кислород (О2) от 0 до 30 % об.д. - ±5 60 Примечания:
1) Индексы О, Х или Е в условном обозначении измерительного канала указывают на тип сенсора в датчике: оптический, фотоионизационный или электрохимический соответственно;
2) СX – содержание определяемого компонента на входе газоанализатора, объемная доля, %;
3) * - к верхнему пределу диапазона измерений.Условное обозначение измерительного канала Определяемый компонент Диапазон измерений содержания определяемого компонента Пределы допускаемой основной погрешности Предел допускаемого времени установления показаний T0,9д, с массовой концентрации, мг/м3 объемной доли, млн-1 абсолютной приведенной*, % С4Н8-Х изобутилен (i-C4H8) от 0 до 100 включ.
св. 100 до 700от 0 до 44 включ.
св. 44 до 300±25 мг/м3
--
±25 %30 СО-Е оксид углерода (СО) от 0 до 20 включ.
св. 20 до 120от 0 до 17 включ.
св. 17 до 103±5 мг/м3
--
±25 %60 Н2S-Е сероводород (Н2S) от 0 до 10 включ.
св. 10 до 45от 0 до 7 включ.
св. 7 до 32±2,5 мг/м3
--
±25 %60 NO2-Е диоксид азота (NO2) от 0 до 2 включ.
св. 2 до 20от 0 до 1 включ.
св. 1 до 10,5±0,5 мг/м3
--
±25 %60 SО2-Е диоксид серы (SО2) от 0 до 10 включ.
св. 10 до 50от 0 до 3,8 включ.
св. 3,8 до 18,8±2,5 мг/м3
--
±25 %60 NH3-Е аммиак (NH3) от 0 до 20 включ.
св. 20 до 70от 0 до 28 включ.
св. 28 до 99±5 мг/м3
--
±25 %90 Cl2-Е хлор (Cl2) от 0 до 1 включ.
св. 1 до 5от 0 до 0,3 включ.
св. 0,3 до 1,6±0,25 мг/м3
--
±25 %60 Примечания:
1) Метрологические характеристики газоанализаторов по каналу изобутилена с фотоионизационным сенсором С4Н8-Х (обозначение канала ЛОВ – «летучие органические вещества») установлены с использованием газовых смесей изобутилена в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента (изобутилена), для многокомпонентных сред переменного состава канал ЛОВ используется только для общей оценки загазованности.
2) Пересчет значений содержания определяемого компонента в воздухе рабочей зоны, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполнен согласно ГОСТ 12.1.005-88 для условий 20°C и 760 мм рт. ст.Параметр Значение Общие характеристики Пределы допускаемой вариации показаний газоанализатора 0,5 в долях от пределов допускаемой основной погрешности Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы 0,5 в долях от пределов допускаемой основной погрешности. Пределы допускаемой дополнительной погрешности газоанализатора вызванной изменением температуры окружающей среды в диапазоне от минус 20 до 40 °С на каждые 10°С равны, в долях от предела допускаемой основной погрешности 0,2 по измерительным каналам метана (СН4), пропана (С3Н8), бензина 0,5 по измерительным каналам диоксида углерода (СО2), водорода (Н2), кислорода (О2), изобутилена (i-C4H8), оксида углерода (СО), сероводорода (Н2S), двуокиси азота (NO2), диоксида серы (SО2), аммиака (NH3), хлора (Cl2) Газоанализатор выдерживает перегрузку, вызванную выходом концентрации измеряемых компонентов за пределы измерений на 100 % от верхнего значения диапазона измерения в течение 2 мин. Время восстановления показаний газоанализаторов после перегрузки при непрерывной подаче чистого воздуха не должно превышать 30 с для оптических (кроме СО2) и фотоионизационного датчиков 60 с для электрохимических и оптического СО2 датчиков Время прогрева газоанализатора не более 2 минут Обеспечение световой и звуковой сигнализации при достижении концентрации контролируемых газов фиксированных значений порогов сигнализации (устанавливаются при выпуске) Предупредительная сигнализация:
- по измерительному каналу метана – 1,0 об.д., %;
- по измерительному каналу пропана – 0,5 об.д., %; 8
- по измерительному каналу паров бензина – 20 % НКПР;
- по измерительному каналу диоксида углерода – 0,5 об.д., %;
- по измерительному каналу водорода – 0,5 об.д., %;
- по измерительному каналу кислорода – 19,5 об.д. % (недостаток кислорода);
- по измерительному каналу изобутилена – 100 мг/м3 (ПДК);
- по измерительному каналу оксида углерода – 20 мг/м3 (ПДК);
- по измерительному каналу сероводорода – 10 мг/м3 (ПДК);
- по измерительному каналу диоксида азота – 2 мг/м3 (ПДК);
- по измерительному каналу диоксида серы – 10 мг/м3 (ПДК);
- по измерительному каналу аммиака – 20 мг/м3 (ПДК);
- по измерительному каналу хлора – 1 мг/м3 (ПДК).
Звуковой сигнал – прерывистый.
Световой сигнал – мигание красного светодиода ТРЕВОГААварийная сигнализация:
- по измерительному каналу метана – 2,2 об.д., %;
- по измерительному каналу пропана – 0,8 об.д., %;
- по измерительному каналу паров бензина – 40% НКПР;
- по измерительному каналу диоксида углерода – 1,0 об.д., %;
- по измерительному каналу водорода – 2,0 об.д., %;
- по измерительному каналу кислорода – 18,5 % об.д. (недостаток кислорода);
- по измерительному каналу изобутилена – 400 мг/м3 (4 ПДК);
- по измерительному каналу оксида углерода – 100 мг/м3 (5 ПДК);
- по измерительному каналу сероводорода – 40 мг/м3 (4 ПДК);
- по измерительному каналу диоксида азота – 10 мг/м3 (5 ПДК);
- по измерительному каналу диоксида серы – 30 мг/м3 (3 ПДК);
- по измерительному каналу аммиака – 60 мг/м3 (3 ПДК);
- по измерительному каналу хлора – 3 мг/м3 (3 ПДК).
Звуковой сигнал – непрерывный.
Световой сигнал – непрерывное свечение красного светодиода.Возможность установки «нуля» всех измерительных каналов есть Параметры искробезопасных цепей блока аккумуляторов напряжение холостого хода не более 3 В;
ток короткого замыкания не более 0,4 АРабочая температура от -20 до +40°C
(в диапазоне температур от -30 до минус 20 и от 40 до 50 °C метрологические характеристики газоанализаторов не нормируются)Рабочая влажность 95% при температуре 35°C Рабочее давление от 84 до 106,7 кПа Защита от воды и пыли IP54 по ГОСТ 14254-96 Время непрерывной работы газоанализатора от полностью заряженного аккумулятора при нормальных условиях не менее, часов 16 с оптическими и электрохимическими датчиками 10 при наличии установленного фотоионизационного датчика Время заряда аккумуляторов при нормальных условиях не более 8 часов Габаритные размеры, мм, не более 210х70х40 Масса, кг 0,7/0,5 (масса при металлическом/пластиковом корпусе с установленными датчиками и аккумуляторной батареей) Средняя наработка на отказ, не менее 20 000 ч Средний срок службы 8 лет -
Комплект поставки ПГА-600
№ Наименование Количество 1 Газоанализатор ПГА-600 (cостав измерительных каналов в соответствии с заказом) 1 2 Зарядное устройство 1 3 Ручной побудитель 1 4 Камеры для подачи пробы и поверки 1 5 Чехол для транспортировки 1 6 Руководство по эксплуатации 1 7 Методика поверки 1 Дополнительная комплектация ПГА-600
(Поставляется за отдельную плату)
№ Наименование 1 Датчики метана или пропана 2 Датчик углекислого газа 3 Датчик летучих органических веществ (калибровка по изобутилену) 4 Датчик водорода 5 Датчик оксида углерода, кислорода, сернистого водорода, двуокиси серы 6 Датчик двуокиси серы, хлора, аммиака 7 Датчик паров бензина 8 Устройство забора газовых проб УЗГП 9 Камера для принудительного пробоотбора -
