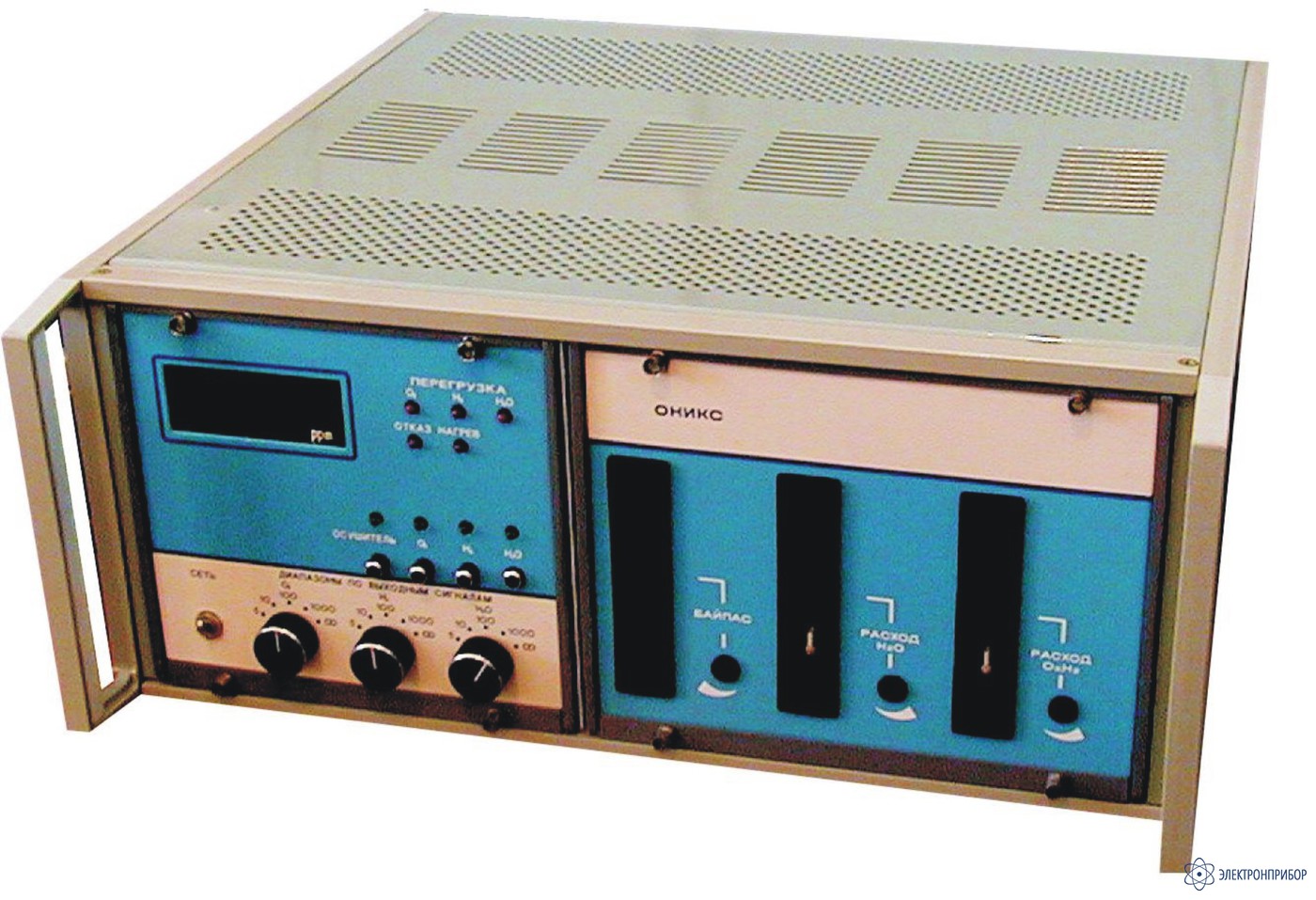

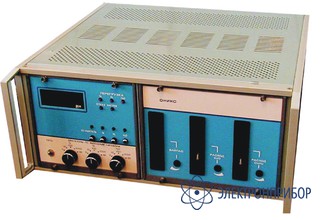

ОНИКС — газоанализатор

Код товара: 23539
  • 41627-09
    2 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      41627-09 до 01.04.2029

    • Производитель

      Ангарское ОКБА

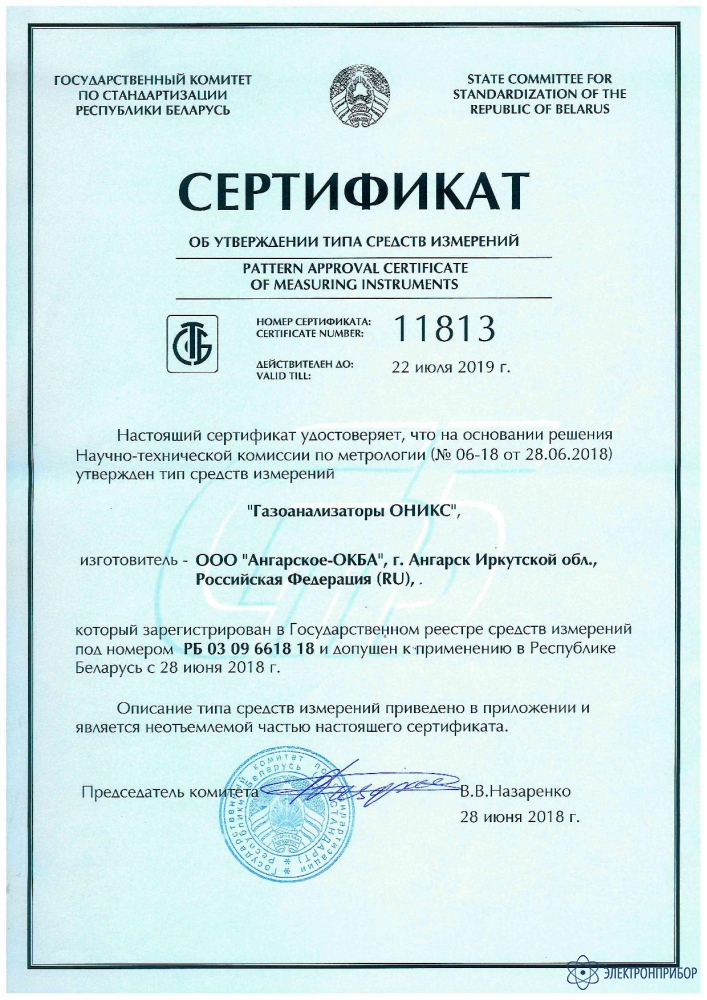

    Сертификаты

    Назначение газоанализатора ОНИКС:

    Предназначен для одновременного измерения объемных долей влаги, кислорода и водорода в азоте и инертных газах и представляет собой цифровой, стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на комбинированном применении кулонометрических и твердоэлектролитного чувствительных элементов. Газоанализатор применяется в технологических процессах на предприятиях металлургической, химической, электронной промышленности, в других отраслях, связанных с производством особо чистых газов, а также на наземных космических объектах. Газоанализатор может использоваться для проведения научных исследований в различных областях науки и техники.

    Особенности газоанализатора ОНИКС:

    • Возможность одновременного измерения концентрации трёх компонентов – кислорода, водорода, влаги;
    • Считывание данных об объемных долях влаги, кислорода и водорода по цифровому табло производится выборочно по желанию оператора нажатием соответствующей кнопки переключателя режима измерений, при этом выбор области измерений каждого компонента производится автоматически;
    • Возможность одновременной записи значений измеряемых компонентов при использовании многоточечного регистрирующего прибора;
    • Газоанализатор выдерживает перегрузки по измеряемым компонентам и не требует установки нуля;
    • Газоанализатор имеет устройство сигнализации о перегрузке по каждому измеряемому компоненту, а также устройство сигнализации о неисправности прибора;
    • Наличие диапазона показаний объёмной доли измеряемых компонентов от 500 до 1000 млн-1;
    • Возможность реализации альтернативной независимой поверки при отсутствии эталонов.

    При заказе обязательно должны быть указаны:

    • Требуемый выходной сигнал (0-5 мА или 4-20 мА);
    • Состав анализируемого газа;
    • Давление анализируемого газа.

    По согласованию с заказчиком рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см2 до давления 400 кгс/см2 путём дополнительной комплектации узлами формирования газового потока.

  • Технические характеристики газоанализатора ОНИКС:

    Параметр Значения
    Диапазон измерений для каждого компонента по цифровому табло 0…500 млн-1
    Основная приведенная (к наибольшему значению объёмной доли
    измеряемого компонента) погрешность:
    - для области значений объёмной доли от 0 до 10 млн-1
    - для области значений объёмной доли свыше 10 до 500 млн-1

    ± 6%
    ± 4%
    Время установления показаний, не более 5 мин
    Общий расход анализируемого газа через газоанализатор, не более 1000 см3/мин
    Унифицированный выходной сигнал 0…5 мА или 4…20 мА
    Рабочие условия применения:
    - избыточное давление анализируемого газа
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    30…200 кПа (0,3…2 кгс/см2)
    от +5 до +50 °С
    80%
    Потребляемая мощность в рабочем режиме, не более 150 Вт
    Габаритные размеры 480 × 220 × 520 мм
    Масса 20 кг
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 10 лет

  • Комплект поставки ОНИКС

    № Наименование Количество
    1. Газоанализатор ОНИКС 1
    2. Руководство по эксплуатации 1
    3. Устройство для измерений расхода газа типа УИРГ.
    Аттестат методики выполнения измерений расхода газа    		 1
    4. Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы 1
    5. Комплект электрических схем 1
    6. 5К1.184.112-01 Элемент чувствительный 1
    7. Нагреватель 2
    8. Осушитель 1
    9. 5К6.452.295-05 Трубка (l = 100 мм) 3
    10. 5К6.452.295-15 Трубка (l = 500 мм) 2
    11. 5К7.039.020 Элемент чувствительный 1
    12. Фильтр 2
    13. Кислота ортофосфорная «ХЧ» ГОСТ 6552-82, 20% раствор в дистиллированной воде (в колбах) 2
    14. Кислота ортофосфорная «ХЧ» ГОСТ 6552-82, 20% раствор в дистиллированной воде (в колбах) 2
    15. 5К8.683.048 Прокладка 4
    16. 5К8.683.289 Прокладка 12
    17. 5К8.683.347 Прокладка 2
    18. 5К8.683.349 Прокладка 4
    19. 5К8.683.392 Прокладка 8
    20. 5К8.683.393 Прокладка 2
    21. 5К8.683.442-01 Прокладка 8
    22. 5К8.683.544 Прокладка 2
    23. Гайка-заглушка (Находится на осушителе) 2
    24. Штуцер проходной 1
    25. Тройник проходной 1
    26. Тройник проходной 1
    27. Н5К8.683.622-11 Прокладка 10
    28. Н5К8.683.624-06 Прокладка 4
    29. Н5К8.683.624-08 Прокладка 8
    30. Н5К8.683.624-25 Прокладка 2
    31. Вставка плавкая ВП1-1-5А АГО.481.303 ТУ 4
    32. Жгут «ПОВЕРКА» 1
    33. Жгут 1
    34. Кабель «СЕТЬ» 1
    35. Кабель «СЕТЬ» 1
    36. Устройство для измерения расхода газа «УИРГ-2А» ТУ6-82 5К0.283.000 ТУ 1
    37. Вилка ВД-1 ГАО.364.010 ТУ 1
    38. Вилка ВД-1 ГАО.364.010 ТУ 1
    39. Розетка ОНЦ-РГ-09-32/30-Р12 БРО.364.082 ТУ 1
