ПКУ-4/1-Щ — стационарный одноканальный газоанализатор диоксида углерода (измерительный блок)

Код товара: 53552
  • 62127-15
    Стационарный одноканальный газоанализатор диоксида углерода (измерительный блок) ПКУ-4/1-Щ Стационарный одноканальный газоанализатор диоксида углерода (измерительный блок) ПКУ-4/1-Щ
    6 вариантов исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      62127-15 до 30.10.2030

    • Производитель

      ЭКСИС

    Назначение стационарного одноканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/1-Щ:

    Стационарные газоанализаторы ПКУ-4/1-Щ предназначены для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации диоксида углерода (углекислого газа). Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

    Газоанализатор ПКУ-4/1-Щ​ поставляется в нескольких исполнениях:

    • ПКУ-4/1-Щ-1Р-1А (24В) - стационарный одноканальный газоанализатор диоксида углерода (измерительный блок, 1 реле, 1 аналоговый выход);
    • ПКУ-4/1-Щ-1Р-1А (220В) - стационарный одноканальный газоанализатор диоксида углерода (измерительный блок, 1 реле, 1 аналоговый выход);
    • ПКУ-4/1-Щ-2Р (24В) - стационарный одноканальный газоанализатор диоксида углерода (измерительный блок, 2 реле);
    • ​ПКУ-4/1-Щ-2Р (220В) - стационарный одноканальный газоанализатор диоксида углерода (измерительный блок, 2 реле);
    • ПКУ-4/1-Щ-2А (24В) - стационарный одноканальный газоанализатор диоксида углерода (измерительный блок, 2 аналоговых выхода);
    • ПКУ-4/1-Щ-2А (220В) - стационарный одноканальный газоанализатор диоксида углерода (измерительный блок, 2 аналоговых выхода).

    Особенности применения стационарного одноканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/1-Щ:

    Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1.005-88 и уровня ПДК.

    Особенности стационарного одноканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/1-Щ:

    • возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
    • селективность измерений;
    • возможность измерений в подвижных и неподвижных газовых средах;
    • связь с компьютером по интерфейсам USB, RS-485;
    • протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
    • наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
    • наличие до двух аналоговых (токовых) выходов 4...20 (0...5, 0...20) мА;
    • звуковая и световая сигнализация;
    • возможность объединения приборов в измерительную сеть;
    • щитовое исполнение DIN 1/2.

    Описание стационарного одноканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/1-Щ:

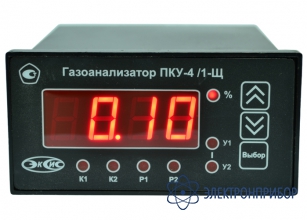

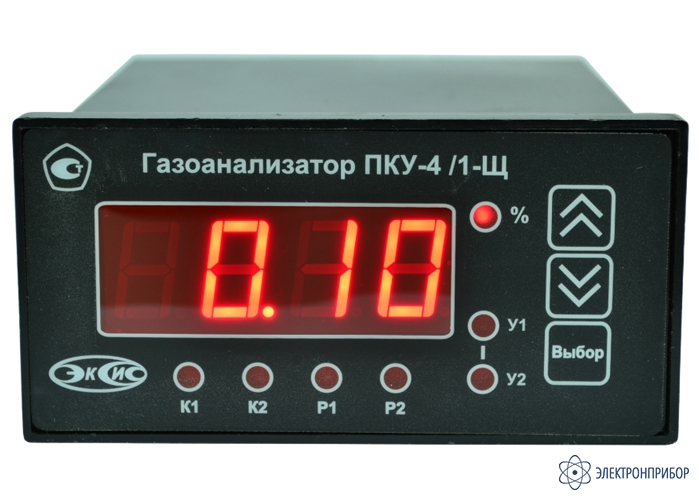

    Блок измерения ПКУ-4/1-Щ изготавливается в пластмассовом корпусе в щитовом варианте. На лицевой панели блока расположены элементы управления и индикации. На задней панели располагаются: разъемы для подключения преобразователей; клеммы реле и/или токовых выходов; разъѐмы интерфейсов RS-485, USB; клеммы питания.

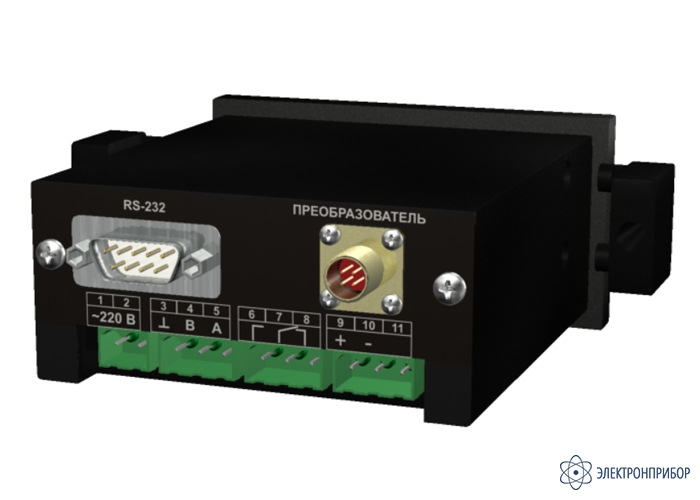

    На задней панели газоанализатора ПКУ-4/1-Щ располагаются следующие элементы: разъемы для подключения первичных преобразователей, разъем для подключения питания прибора, разъем для подключения micro-USB кабеля, разъем для подключения к сети RS-485, разъемы для подключения исполнительных устройств.

    Измерительный блок ПКУ-4/1-Щ считывает информацию из преобразователя – аналоговое напряжение пропорциональное объѐмной доли диоксида углерода в % и отображает еѐ на индикаторе лицевой панели.

    При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память блока с определенным периодом. Настройка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.

    С помощью цифровых интерфейсов из прибора могут быть считаны текущие значения измерения, накопленные данные измерений, изменены настройки прибора. Измерительный блок может работать с компьютером или иными контроллерами по двум цифровым интерфейсам: USB, RS-485. Допускается подключение и работа блока по всем интерфейсам одновременно. Скорость обмена по интерфейсу RS-485 настраивается пользователем в пределах от 1200 до 115200 бит/с.

  • Технические характеристики стационарного одноканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/1-С-4Р-2А:

    Параметр Значение
    Диапазон измерения диоксида углерода, об. %
    - исполнение 1
    - исполнение 2
    от 0 до 1
    от 0 до 10
    Основная абсолютная погрешность измерения концентрации, об. %, где Свх – объемная доля диоксида углерода на входе газоанализатора, %
    - исполнение 1
    - исполнение 2

    ±(0,02+ 0,05 · Cвх)
    ±(0,1+0,05 · Cвх)
    Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности 0,5
    Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10 °C от условий, при которых проводилось определение основной погрешности, в долях от предела допускаемой основной абсолютной погрешности 0,6
    Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от предела допускаемой основной абсолютной погрешности 0,64
    Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности 1,0
    Предел допускаемого времени установления показаний T0,9д, с 60
    Время прогрева газоанализатора, мин, не более 5
    Количество точек автоматической статистики до 8000
    Напряжение питания:
    ПКУ-4 /X- Щ-ХР-ХА
    ПКУ-4 /X- Щ-ХР-ХА с питанием 12…24 В
    220±22 В, 50±1 Гц;
    24 В постоянного тока
    Потребляемая прибором мощность, Вт, не более 6
    Интерфейс связи с компьютером USB, RS-485
    Длина линии связи RS-485, м, не более 1000
    Нагрузочная способность реле 7А при 220В
    Токовый выход:
    Диапазон изменения выходного тока, мА
    Дискретность изменения выходного тока, мкА
    Максимальное сопротивление нагрузки, Ом
    4…20, 0…5; 0..20
    19.5; 4.9; 19.5
    300; 1000; 300
    Масса измерительного блока, кг, не более 0,5
    Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более 100х50х115
    Масса первичного преобразователя, кг, не более 0,4
    Габаритные размеры измерительных преобразователей, мм, не более 35х85х110
    Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 10
    Средний срок службы, лет 5
    Рабочие условия прибора:
    - температура воздуха, °C
    - относительная влажность, % (без конденсации влаги)
    - атмосферное давление, кПа
    от -20 до +50
    от 10 до 95
    от 84 до 106,7

  • Комплект поставки ПКУ-4/1-Щ

    № Наименование Количество
    1 Измерительный блок ПКУ-4/1-Щ в выбранном исполнении 1
    2 Методика поверки 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
    5 Свидетельство о поверке 1
