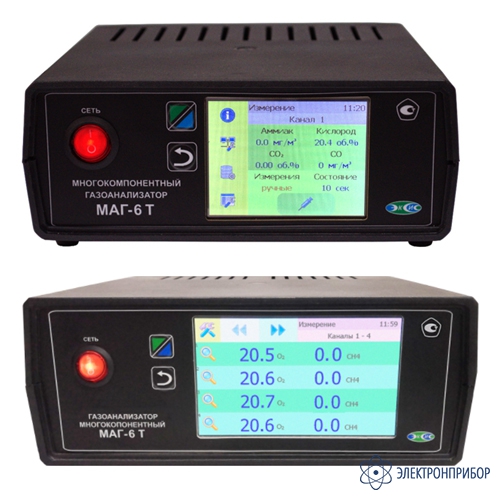

МАГ-6 Т-Х-В — стационарный многокомпонентный газоанализатор (блок индикации)
Код товара: 59680-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
86393-22 до 10.08.2027
-
Производитель
Сертификаты
Назначение стационарного многокомпонентного газоанализатора МАГ-6 Т-Х-В (блок индикации):
Прибор МАГ-6 Т-Х-В предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу. В зависимости от исполнения прибор применяется для измерения концентрации аммиака, сероводорода, диоксида углерода, кислорода, монооксида углерода, метана, диоксида азота, диоксида серы.
Модификация газоанализатора МАГ-6 Т-X-В (Х – количество каналов измерения) относится к взрывозащищенному оборудованию группы IIс ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
В случае взрывозащищенного исполнения стационарных приборов МАГ-6-Т-Х-В в комплект поставки каждого преобразователя МАГ-6 в обязательном порядке входит активный барьер искрозащиты БИ-2П. Маркировка взрывозащиты - ExiaIICT6 X. Преобразователь МАГ-6 приобретается отдельно за дополнительную плату.
Прибор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Особенности стационарного многокомпонентного газоанализатора МАГ-6 Т-Х-В (блок индикации):
- возможность измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу;
- звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;

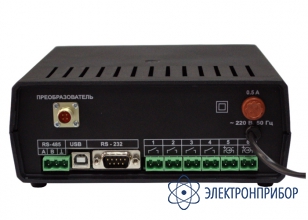

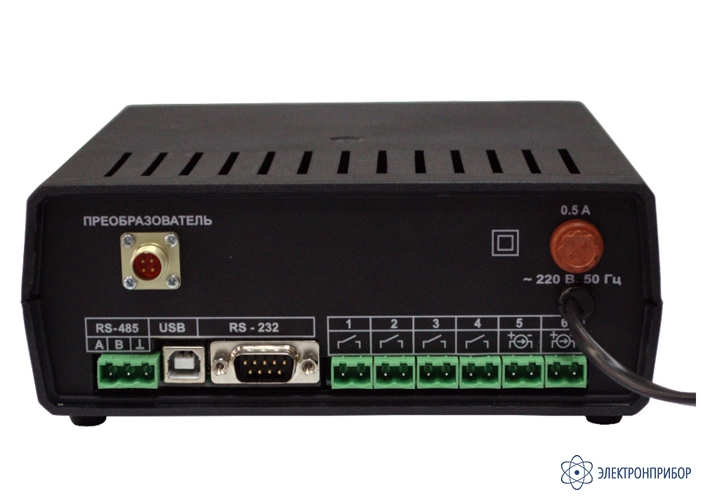

- связь с компьютером по интерфейсам RS-232, RS-485 и USB;
- количество точек автоматической статистики, не менее 715000;
- наличие 4 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие 2 аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- возможность объединения приборов в измерительную сеть;
- взрывозащищенное исполнение;
- сенсорный дисплей.
-
-
Технические характеристики стационарного многокомпонентного газоанализатора МАГ-6 Т-Х-В (блок индикации):
Параметр Значение Диапазон измерения объемной доли диоксида углерода — вариант 1, % от 0,0 до 1,0 Диапазон измерения объемной доли диоксида углерода — вариант 2, % от 0,0 до 10,0 Диапазон измерения объемной доли кислорода — вариант 1, % от 0,0 до 30,0 Диапазон измерения объемной доли кислорода — вариант 2, % от 0,0 до 100,0 Диапазон измерения объемной доли метана, % от 0,0 до 5,0 Диапазон измерения массовой концентрации монооксида углерода, мг/м3 от 0 до 500 Диапазон измерения массовой концентрации аммиака, мг/м3 от 0 до 70 Диапазон измерения массовой концентрации сероводорода, мг/м3 от 0 до 140 Диапазон измерения массовой концентрации диоксида серы, мг/м3 от 0 до 50 Диапазон измерения массовой концентрации диоксида азота, мг/м3 от 0 до 20 Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, % ±(0,02+0,05·Cвх) Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, % ±(0,1+0,05·Cвх) Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, % ±0,4 Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, % ±1,0 Пределы основной погрешности измерения объемной доли метана — от 0,0 до 2,0 %, % ±0,2 Пределы основной погрешности измерения объемной доли метана — Св. 2,0 до 5,0 %, % ±10 Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3 ±4 Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3 ±4 Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3 ±2 Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3 ±2 Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, % ±25 Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3 ±0,5 Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, % ±25 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород 1 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота 0,5 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан 0,2 Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород, диоксид углерода, метан 0,7 Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — монооксид углерода, аммиак, сероводород, диоксид серы, диоксид азота 0,2 Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, диоксид углерода, метан 30 Номинальное время установления показаний Т0,9ном, с — аммиак, сероводород, диоксид серы, диоксид азота 60 Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5 Время прогрева газоанализатора, мин, не более 5 Рабочие условия прибора — температура воздуха, °С от -20 до +40 Рабочие условия прибора — относительная влажность, % (без конденсации влаги) от 10 до 95 Рабочие условия прибора — атмосферное давление, кПа от 84 до 106 Напряжение питания, В, 50±1 Гц 220±22 Потребляемая прибором мощность, Вт, не более 15 Нагрузочная способность реле 7А при 220В Диапазон изменения выходного тока унифицированных токовых выходов, мА 4…20, 0…5, 0..20 Дискретность изменения выходного тока унифицированных токовых выходов, мкА 19.5, 4.9, 19.5 Максимальное сопротивление нагрузки унифицированных токовых выходов, Ом 300, 1000, 300 Интерфейс связи с компьютером USB 2.0, RS-232,
RS-485 или Ethernet
(в зависимости от исполнения)Разрешение дисплея 320*240 или 800*480
(в зависимости от исполнения)Количество цветов дисплея 65535 Тип сенсорной панели резистивный Количество точек автоматической статистики, не менее 715000 Длина кабеля для подключения преобразователя к измерительному блоку, м, не более 1000 Габаритные размеры прибора, мм, не более 150х255х235 Масса прибора, кг, не более 1,5 (с дисплеем 3 дюйма),
2,5 (с дисплеем 5 дюймовСредний срок службы, лет 5 -
Комплект поставки МАГ-6 Т-Х-В
№ Наименование Количество 1 Стационарный многокомпонентный газоанализатор (блок индикации) МАГ-6 Т-Х-В в выбранном исполнении 1 2 Кабель для подключения измерительного преобразователя к прибору (до 16 шт. в зависимости от количества каналов) 1 3 Руководство по эксплуатации и паспорт 1 4 Свидетельство о поверке 1 5 Методика поверки 1 Дополнительная комплектация МАГ-6 Т-Х-В
(Поставляется за отдельную плату)
№ Наименование 1 Барьер искрозащиты БИ-2П 2 Кабель подключения барьера искрозащиты к прибору 3 Кабель подключения барьера искрозащиты к измерительному преобразователю 4 Кабель для подключения к компьютеру 5 Кабель USB 6 Диск или USB-накопитель с программным обеспечением -
