ИГМ 10 ИК, ИГМ10ИК

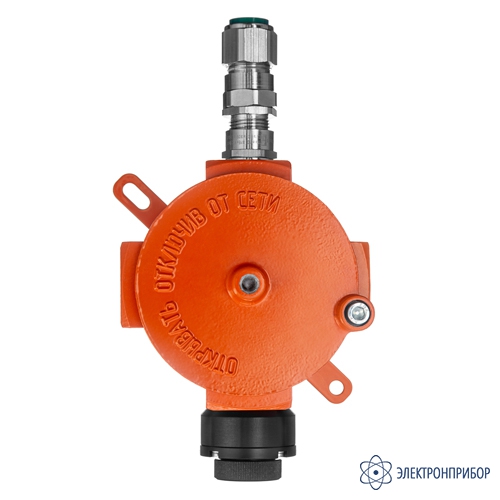

ИГМ-10ИК — стационарный оптический газоанализатор с батарейным питанием
Код товара: 66728-
-
Гарантия
24 месяца
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
71045-18 до 11.05.2028
Назначение стационарного оптического газоанализатора с батарейным питанием ИГМ-10ИК:
ИГМ-10ИК позволяет производить автоматический непрерывный контроль опасных концентраций горючих газов (метан, пропан, гексан) и диоксида углерода в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы ИГМ-10ИК могут устанавливаться как в помещениях, так и на открытых площадках.
Область применения
- Нефтяные и газовые месторождения;
- Промышленные предприятия по переработке нефти и газа;
- Газовые и нефтяные хранилища;
- Химические производства;
- Рабочие зоны промышленных предприятий;
- Насосные станции;
- Компрессорные станции и др.
Описание стационарного оптического газоанализатора с батарейным питанием ИГМ-10ИК:

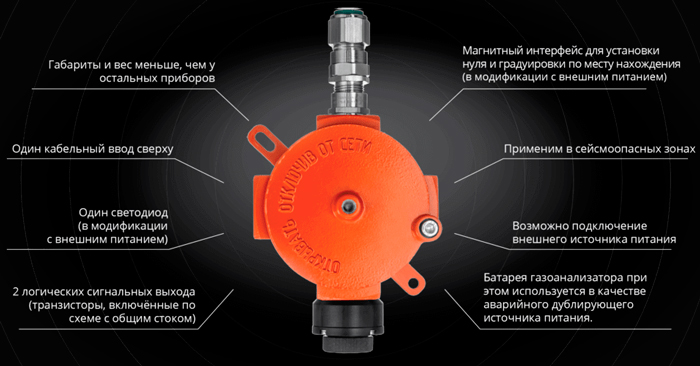

Конструктивные особенности прибора
Определяемые газы и обозначение при заказе
- ИГМ-10ИК-01-Y(-T) Метан (СН4);
- ИГМ-10ИК-02-Y(-T) Пропан (С3Н8);
- ИГМ-10ИК-03-Y(-T) н-Гексан (С6Н14);
- ИГМ-10ИК-04-Y(-T) Диоксид углерода (CO2).
Особенности стационарного оптического газоанализатора с батарейным питанием ИГМ-10ИК:
- Питание от встроенной батареи не менее 1 года работы от одного элемента питания;
- Установка в труднодоступных местах может быть использован в беспроводных и автономных системах;
- Сокращение времени монтажа за счет отсутствия кабельных линий;
- Существенная экономия - снижение стоимости инженерных и технических расходов;
- Простота замены батареи по истечении 1 года эксплуатации;

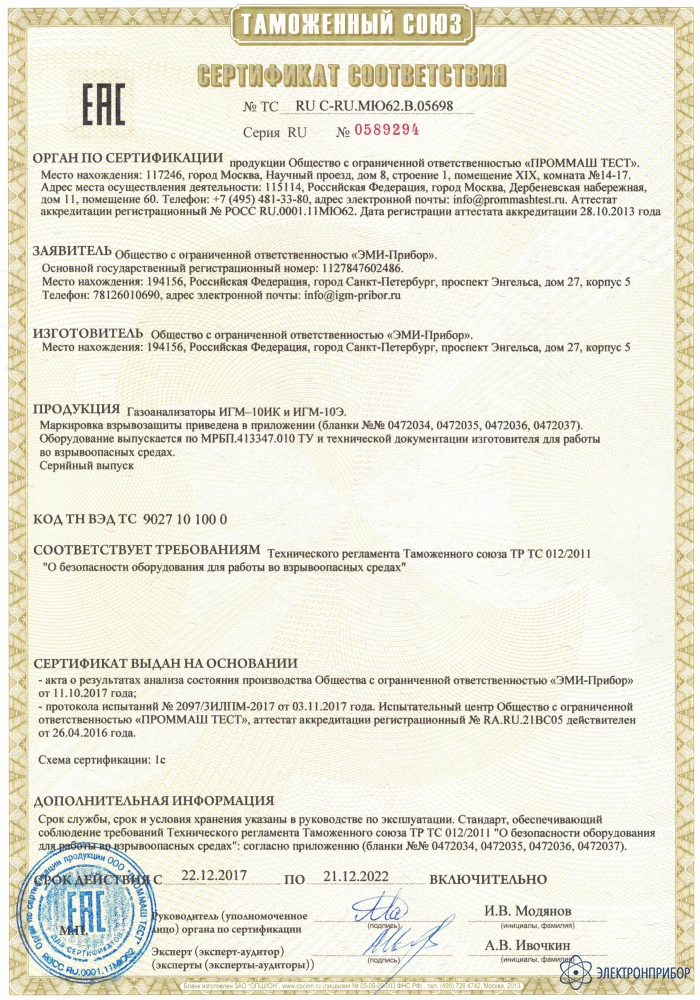

- Маркировка взрывозащиты вида искробезопасная цепь (IB) можно обслуживать во взрывоопасной зоне;
- Совместим с беспроводными системами Emerson, Endress-Hauser, ОКБ "Вектор" и др.;
- Самое низкое энергопотребление в линейке не более 0,5 Вт в режиме тревоги, не более 0,25 Вт в дежурном режиме;
- Небольшие габариты и вес по сравнению с аналогами;
- Межповерочный интервал 2 года у моделей с оптическим сенсором;
- Высокая точность абсолютная погрешность 3% НКПР;
- Быстрое время отклика Т0,9 5 секунд для простых углеводородных газов;
- Устойчивость к повышенной влажности, пару и туману у моделей оптическим сенсором;
- Привлекательная стоимость по сравнению с импортными аналогами;
- Устойчивость к вибрационным нагрузкам проведена сертификация на сейсмостойкость;
- Усточивость к радиомагнитному излучению напряженностью до 3 В/м.
-
-
Технические характеристики стационарного оптического газоанализатора с батарейным питанием ИГМ-10ИК:
Параметр Значение Метод измерения Оптический Способ пробоотбора Диффузионный Маркировка взрывозащиты 1Ex d ia IIC T6 X Напряжение питания От 3 до 3,6 В Потребляемая мощность Не более 0,05 Вт Время работы прибора от встроенной батареи (батарея подлежит замене) Не менее 1 года Тип батареи Литий-ионная батарея типоразмера D-ER34615 Температура окружающей среды От -10⁰С до +40⁰С (СО₂,оптический сенсор);
от -10⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор);
от -30⁰С до +50⁰С (электрохимический сенсор);
от -40⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор);
от -60⁰С до +60⁰С (горючие газы/углеводороды, оптический сенсор)Относительная влажность (без образования конденсата) До 95% Выходные сигналы Токовая петля (пассивная);
RS-485;
2 транзистора (включенные по схеме с общим эмиттером) для сигнализации превышения установленных порогов концентрации анализируемого газа с помощью логических уровней напряженияСредняя наработка на отказ 60000 ч Степень защиты оболочки IP 67 Степень защиты оболочки алюминий Средний срок службы 10 лет -
Комплект поставки ИГМ-10ИК
№ Наименование Количество 1 Стационарный оптический газоанализатор с батарейным питанием ИГМ-10ИК 1 2 Адаптер ПГС 1 3 Цифровой информационный носитель с ПО 1 4 Инструкция по монтажу 1 5 Руководство по эксплуатации 1 6 Паспорт 1 -
