ПУВ50, ПУВ 50, PUV-50, PUV-50, PUV 50

Измерение скоростных, временных характеристик и характеристик хода

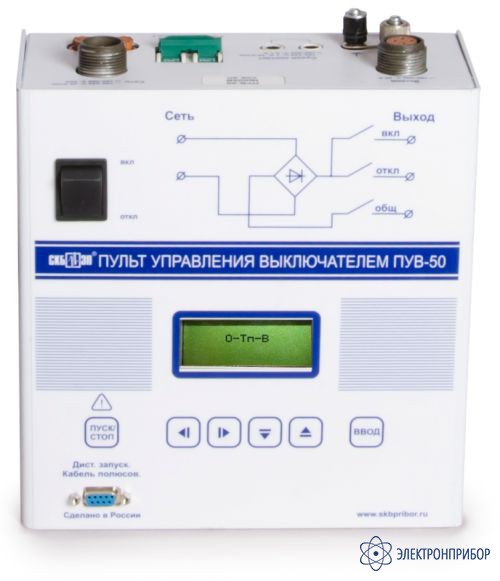

ПУВ-50 — пульт управления высоковольтным выключателем

Сохранить в PDF Распечатать
    • Гарантия

      13 месяцев

    • Производитель

      СКБ ЭП

    Назначение пульта ПУВ-50:

    Пульт управления высоковольтным выключателем ПУВ-50 предназначен для управления приводами постоянного тока при контроле временных и скоростных характеристик всех типов высоковольтных выключателей.

    Пульт ПУВ-50 может использоваться для коммутации постоянного или выпрямленного напряжения питающей сети на активно-индуктивную нагрузку с током нагрузки до 50 А.

    Отличительные особенности ПУВ-50:

    • Запрограммированные циклы;
    • Высокая безопасность;
    • Дополнительные функции управления;
    • Встроенный выпрямитель входного напряжения;
    • Широкий диапазон питающих напряжений;
    • Расширенный диапазон рабочих температур;
    • Два рабочих положения (горизонтальное и вертикальное).

    Пульт располагается непосредственно возле высоковольтного выключателя или в специализированном вагончике.

    Схема подключения прибора ПУВ-50:

    Пульт ПУВ-50 подключается к приводу высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное входное напряжение на выход в соответствии с выбранным циклом.

    Запрограммированные циклы ПУВ-50:

    • О - «Отключение»
    • В - «Включение»
    • О -Тбт - В - «Отключение - бестоковая пауза - Включение»
    • В - Тзо - О - «Включение - задержка отключения - Отключение»
    • О - Тбт - В - Тзо - О - «Отключение - бестоковая пауза - Включение - задержка отключения - Отключение».

    Информация о выбранном цикле и его настройках выводятся на жидкокристаллический индикатор. Изменение цикла и установка длительностей сигналов управления производятся с помощью кнопок. Выбранный цикл и его настройки сохраняются в энергонезависимой памяти.

    Обеспечение безопасности:

    Высокий уровень безопасности при эксплуатации пульта ПУВ-50 обеспечивается следующими техническими решениями:

    • Каждый из трех выходов («Вкл.», «Откл.», «Общ.») коммутируется отдельным бесконтактным ключом, имеющим быстродействующую защиту по току. Время срабатывания защиты не более 10 мкс. Тем самым гарантируется защита силовых ключей пульта от короткого замыкания и перегрузок по току, связанных с неисправностями внешних цепей или ошибками подключения.
    • Для ограничения величины перенапряжения, возникающего при коммутации нагрузок, в пульте установлены варисторы, рассчитанные на поглощение энергии до 300 Дж.
    • Бесконтактные ключи подключаются к сети питания через контакты реле только на время выполнения цикла.
    • Контроль температуры обеспечивает защиту бесконтактных силовых ключей и выпрямительных мостов от перегрева.

    Дополнительные функции управления

    Серия пусков - по отдельному заказу может быть включена функция повторения выбранного цикла в серии до 999 пусков.

    Режим «Автоопределение» - используется при проведении серии пусков и позволяет по изменению положения контактов контролировать срабатывание выключателя, и определять текущий цикл («О» или «В»). Прибор переходит в этот режим автоматически при подключении кабеля полюса.

    Управление внешними устройствами - осуществляется через выход «сухой контакт», который замыкается с регулируемым опережением (от 0,01 до 9,99 сек.) относительно начала цикла. Нагрузочная способность выхода «сухой контакт» ~250 В/1 А, =250 В/0,1 А.

    Пуск запрограммированного цикла может производиться сигналом внешнего устройства по каналу «Дистанционный запуск», который имеет гальваническую развязку (оптрон). Уровень запуска составляет 1,3-3 В.

  • Основные технические характеристики прибора ПУВ-50:

    Параметр Значение
    Напряжение питающей сети (входное напряжение пульта), В:
    - постоянное
    - переменное 50 Гц

    100 - 340
    100 - 242
    Максимальный ток нагрузки, А 50
    Падение напряжения на внутренних элементах пульта при максимальном токе не более, В 12
    Коммутируемая мощность, кВт 15,0
    Максимальная энергия индуктивной нагрузки при одиночном цикле О-Тбт-В-Тзо-О, Дж 300
    Уставка срабатывания защиты от короткого замыкания цепи, А 90 - 120
    Уставка срабатывания защиты от перегрева бесконтактных ключей, °С 75 ±5
    Длительность импульсов включения (Тв), отключения (То), мс 20 - 990
    Длительность бестоковой паузы (Тбт), с 0,01 - 9,99
    Длительность задержки отключения (Тзо), мс 20 - 990
    Дискретность задания временных интервалов, мс 10
    Диапазон рабочих температур, °С от -20 до +45
    Габариты (ШхДхВ), мм 222х245х112
    Вес без кабелей, кг 5
    Дополнительные технические характеристики ПУВ-50 с функцией серии пусков (по заказу)
    Количество циклов в серии до 999
    Время паузы между циклами в серии, c 10 - 99
    Дискретность задания паузы, с 1
    Максимальная энергия индуктивной нагрузки при серии циклов, Дж 75
  • Комплект поставки ПУВ-50

    Наименование, Индекс Применение Фото Количество
    1

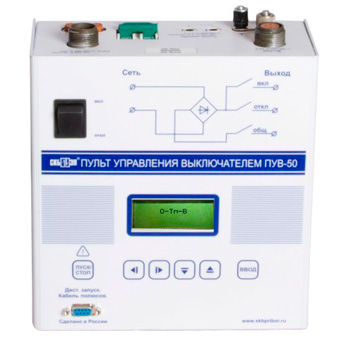

    Измерительный блок ПУВ-50

    Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

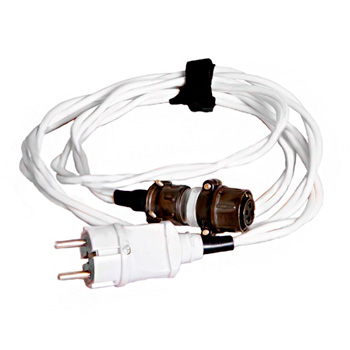

    Кабель входного напряжения коммутатора

    СКБ022.06.00.000

    Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция - силикон (длина 2 м.). 1
    3

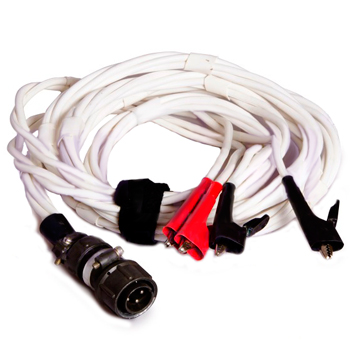

    Кабель местного пуска

    СКБ022.07.00.000

    Для подключения к приводу высоковольтного выключателя. Оканчивается наконечниками типа "крокодил". Номинальный ток 50А. Изоляция - силикон (длина 2,5 м.). 1
    4

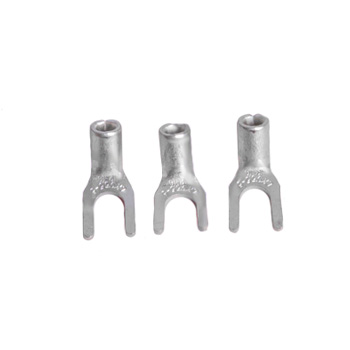

    Наконечники под винт М5

    СКБ021.26.00.003

    Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. 4
    5

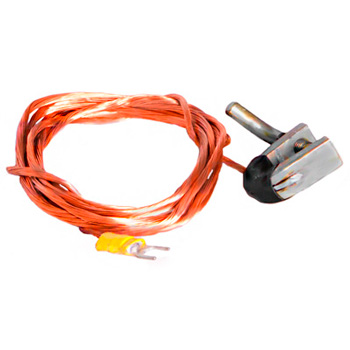

    Провод заземления

    СКБ022.08.00.000

    Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.). 1

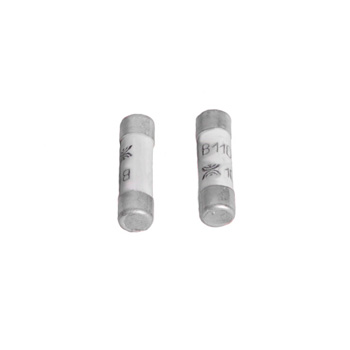

    6 Предохранители ВП1-1-2А Для защиты источника питания. 2
    7

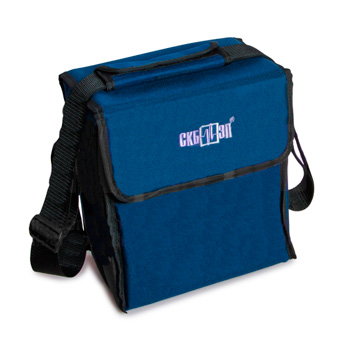

    Сумка

    СКБ122.01.00.000

    Для переноски прибора. 1
