Измерение скоростных, временных характеристик и характеристик хода

ПКВ/У3.1 — прибор контроля высоковольтных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      36 месяцев

    • Госреестр РФ

      63774-16

    • Производитель

      СКБ ЭП

    • Артикул

      СКБ021.00.00.000-01

    Назначение прибора ПКВ/У3.1:

    Прибор ПКВ/У3 предназначен для безразборного контроля технического состояния всех видов выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 10 кВ до 1050 кВ.

    Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:

    • число дискретных каналов для контроля положения контактов с 12-и до 20-и;
    • число каналов для подключения резистивных датчиков привода сопел с 2-х до 12-и;
    • ток коммутатора с 10 А до 35 А постоянного или переменного тока.

    Для лучшего удовлетворения потребностей пользователей прибор выпускается в двух модификациях:

    • ПКВ/У3.0 - в полной комплектации; позволяет контролировать все типы воздушных выключателей напряжением до 1150 кВ, включая ВО-750, ВО-1150, ВНВ-1150;
    • ПКВ/У3.1 - с уменьшением до 2-х каналов блоком контроля резистивных датчиков; позволяет контролировать все остальные, кроме 3-х вышеперечисленных, воздушные выключатели.

    Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях.

    Контроль заключается в проведении пусков выключателя, измерении при этом комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером. Результаты измерения выводятся на дисплей компьютера.

    В цифровой форме регистрируются следующие характеристики:

    • временные - полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
    • скоростные - скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы;
    • ходовые - полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения;
    • токовые - ток электромагнитов включения и отключения;
    • напряжения - изменение напряжения на электромагнитах.

    Временные характеристики контролируются как в простых операциях "О" и "В", так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя.

    Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощью точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.

    Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

    • зависимости скорости от времени и от хода;
    • зависимости токов и напряжений электромагнитов от времени и хода;
    • диаграммах процессов замыкания-размыкания контактов.

    Анализируя графики, можно диагностировать развивающиеся дефекты (Литература: Чернышев Н.А., Ракевич А.Л. Аппаратура и метод раннего обнаружения дефектов в механизмах высоковольтных выключателей - Промышленная энергетика, 2004, № 11 или - Электрические станции, 2004, № 11).

  • Основные технические характеристики прибора ПКВ/У3:

    Параметр Значение
    Количество дискретных каналов контроля контактов выключателя, шт. 20
    Диапазон измерения и регистрации временных интервалов, с 0,004 ÷ 8
    Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
    Количество каналов инкрементных датчиков перемещения, шт. 1 (для датчиков ДП12 или ДП21)
    Диапазон измерения линейных перемещений датчиком ДП12, мм 0,5 ÷ 900
    Дискретность измерения линейных перемещений датчиком ДП12, мм 0,5
    Пределы основной абсолютной погрешности измерений перемещения датчиком ДП12, мм ±1
    Диапазон измерения угловых перемещений датчиком ДП21, град. 0,09 ÷ 360
    Дискретность измерения угловых перемещений датчиком ДП21, град. 0,09
    Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм ±[0,2 + 0,001*a], где a - измеряемое перемещение
    Диапазон измерений скорости датчиком, м/с 0,002 ÷ 20
    Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, % ±2
    Максимальный коммутируемый ток (действительное значение), А 35
    Порог срабатывания защиты силового коммутатора от короткого замыкания и превышения тока (амплитудное значение), А 58 ± 8
    Диапазон измерений тока (амплитудное значение), А ±50
    Диапазон измеряемых напряжений канала напряжения коммутатора (амплитудное значение), В ±350
    Диапазон измерений напряжения каналом измерения напряжения шунта (амплитудное значение), мВ ±75
    Диапазон измерений напряжения каналами "Вход 1" и "Вход 2", В 0 ÷ 12 (униполярный режим), ±6 (биполярный режим)
    Диапазон измерений сопротивления каналами "Вход 1" и "Вход 2", Ом 0 ÷ 2400 Ом; (выходной ток 4 мА); 0 ÷ 160 Ом (выходной ток 60 мА)
    Потребляемая мощность не превышает, Вт 60
    Степень защиты прибора в рабочем положении IP20
    Температурный диапазон эксплуатации,ºС -15 ÷ +40
    Масса измерительного блока не более, кг 10
    Габаритные размеры, мм 300х140х400
    Гарантия на прибор 36 месяцев с даты отгрузки
    Межкалибровочный период, год 3
    Межповерочный период, год 3
  • Комплект поставки ПКВ/У3.1

    Наименование, Индекс Применение Фото Количество
    1

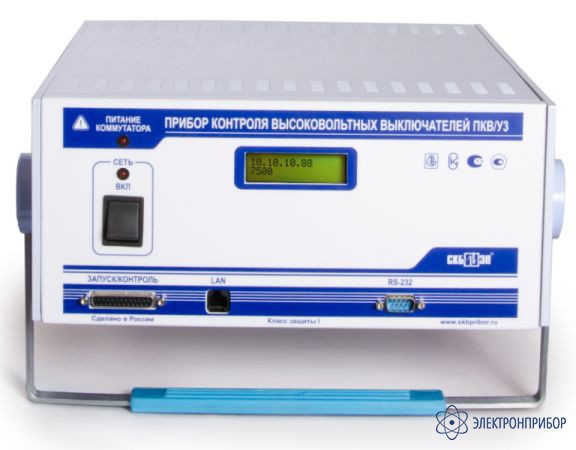

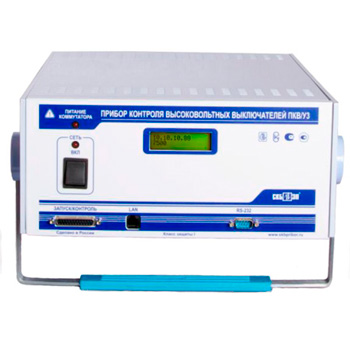

    Измерительный блок ПКВ/У3.1

    СКБ021.00.00.000-01

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. 1
    2

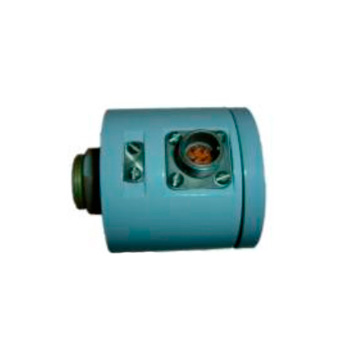

    Датчик линейного перемещения ДП12

    СКБ012.00.000-02

    Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. 2
    3

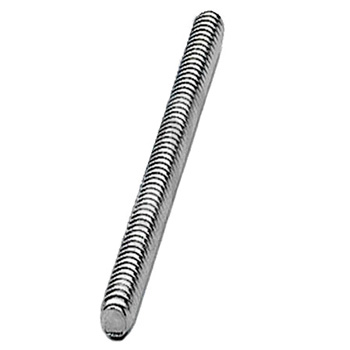

    Стержень измерительный

    СКБ010.15.00.000-02

    Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). 1
    4

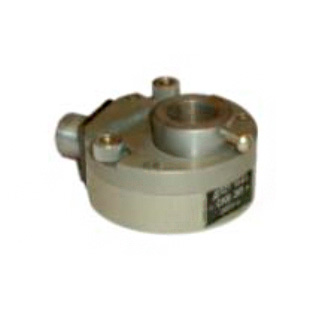

    Датчик углового перемещения ДП21

    СКБ009.00.00.000

    Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09. 1
    5

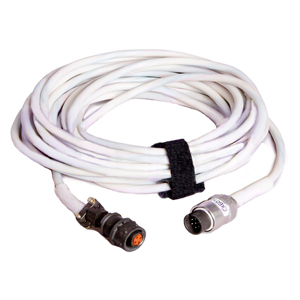

    Кабель датчика

    СКБ014.25.00.000

    Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 12 м.). 1
    6

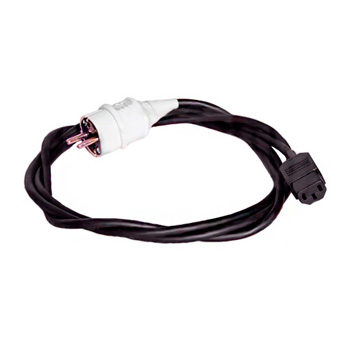

    Кабель сетевой

    СКБ018.09.00.000

    Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). 1
    7

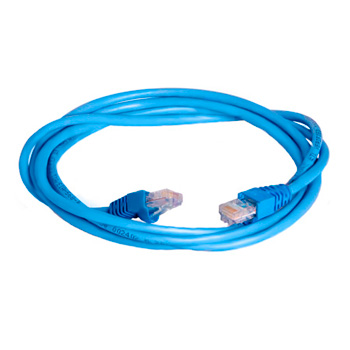

    Кабель LAN

    СКБ024.26.00.000

    Для подключения прибора к компьютерной сети или ноутбуку (длина 2 м.). 1
    8

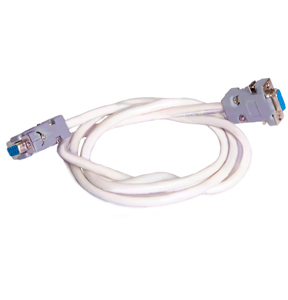

    Кабель RS-232

    СКБ024.25.00.000

    Для подключения прибора к компьютерной сети или к ноутбуку (длина 1,5 м.). 1
    9

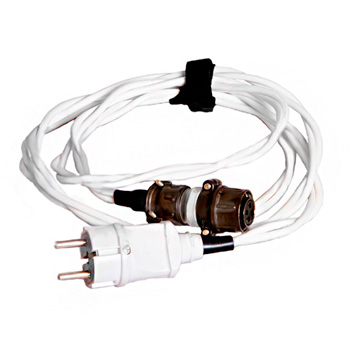

    Кабель входного напряжения коммутатора

    СКБ022.06.00.000

    Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция - силикон (длина 2 м.). 1
    10

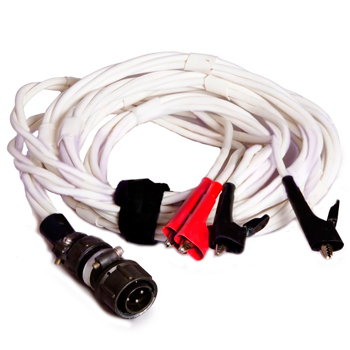

    Кабель местного пуска

    СКБ022.07.00.000

    Для подключения к приводу высоковольтного выключателя.Оканчивается зажимами типа "крокодил". Номинальный ток 50А. Изоляция - силикон (длина 2,5 м.). 1
    11

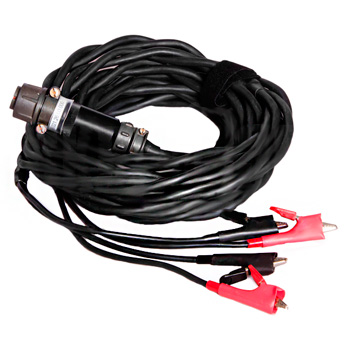

    Кабель дистанционного пуска

    СКБ021.26.00.000

    Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). 1
    12

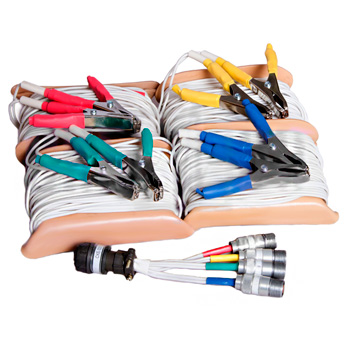

    Кабель полюсов 4 канала. Полюс A, B, C, D

    СКБ010.05.00.000/-01/-02/-06

    Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. (длина 11 м.). 1
    13

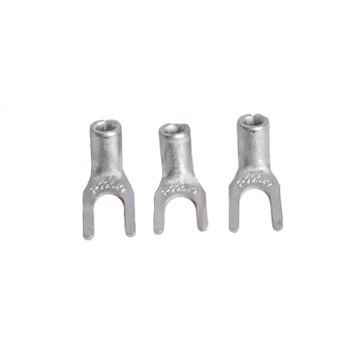

    Наконечники на кабели

    СКБ021.26.00.003

    Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. 1
    14

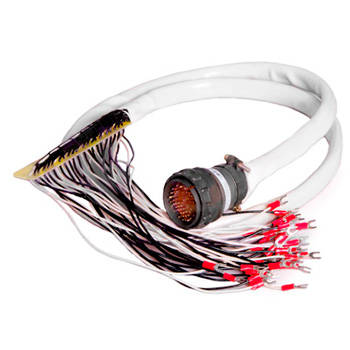

    Кабель полюсов 20 каналов

    СКБ021.23.00.000

    Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4 (длина 1,2 м.). 1
    15

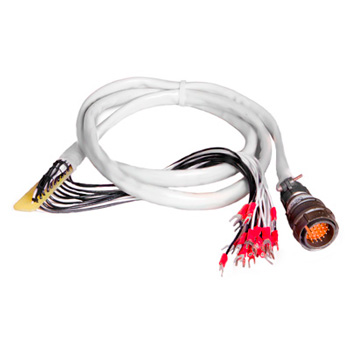

    Кабель на 10 реостатных датчиков

    СКБ021.24.00.000

    Для проверки реостатных датчиков воздушных выключателей. Кабель имеет 10 пар наконечников под винт М5. Изоляция кабеля - силикон (длина 2,5 м.). 1
    16

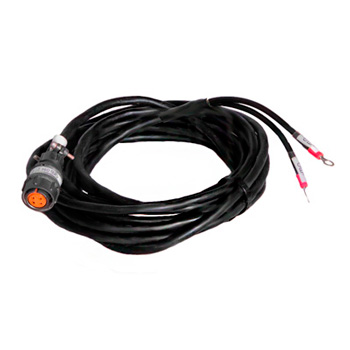

    Кабель измерения напряжения шунта

    СКБ014.27.00.000

    Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция (длина 5 м.). 1
    17

    Провод заземления

    СКБ022.08.00.000

    Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,75 м.). 1
    18 Комплект крепежных приспособлений Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). 1

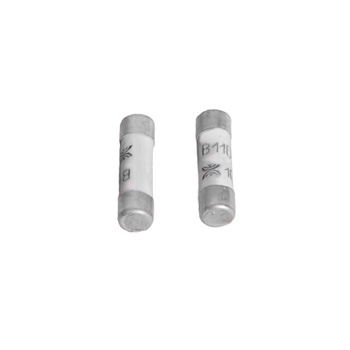

    19 Предохранители ВП2Б-1В-2А Для защиты источника питания. 4

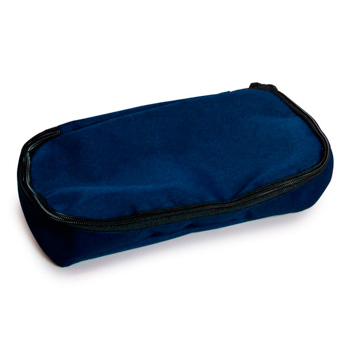

    20 Сумка Для комплекта крепежных изделий. 1
    21

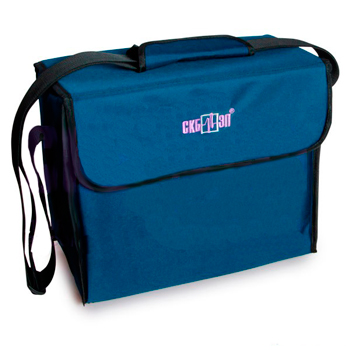

    Сумка

    СКБ121.06.00.000

    Для переноса прибора. 1
