ИКВ-01 — комплекс безразборного контроля высоковольтных выключателей

Сохранить в PDF Распечатать
    • Гарантия

      13 месяцев

    • Производитель

      СКБ ЭП

    Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-01:

    Комплекс ИКВ-01 предназначен для безразборного контроля всех типов высоковольтных выключателей (воздушных, элегазовых, вакуумных, масляных) на все классы напряжений от 10 до 1050 кВ.

    Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-01:

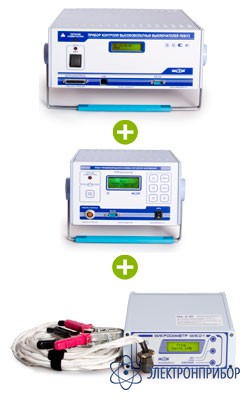

    Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

    Комплекс позволяет проводит:

    • Проверку технического состояния выключателей советского, российского и зарубежного производства;
    • Контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
    • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
    • Измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
    • Проверка работоспособности в простых операциях "В" и "О";
    • Проверка работоспособности в сложных циклах;
    • Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
    • Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
    • Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.
  • Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-01:

    Параметр Значения
    Количество дискретных каналов контроля контактов, шт 20
    Диапазон измерения временных интервалов, с 0,0004-8
    Погрешность измерения временных интервалов, мс 0,1-0,3
    Количество каналов инкрементных датчиков перемещения, шт 1
    Количество каналов резистивных датчиков ПКВ/У3.1 2
    Количество каналов резистивных датчиков ПКВ/У3.0 12
    Диапазоны изменения сопротивления резистивных датчиков, Ом 0-160; 0-2500
    Диапазон измерения скорости, м/с 0,002-20
    Погрешность измерения скорости, % <4
    Диапазон измерения хода, мм 0-900
    Погрешность измерения хода с инкрементным датчиком, мм ± 1
    Количество каналов измерения тока шунтами и с помощью токовых клещей, шт 2
    Диапазон измерения тока встроенными шунтами (амплитудное значение), А ± 50
    Диапазон измерения напряжения (амплитудное значение), В ± 350
    Диапазон измеряемых сопротивлений Rх, мкОм 0 ÷ 20000
    Предел абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх)
    Диапазон входного напряжения ПКВ-35, В 90-300
    Диапазон выходного напряжения ПКВ-35, В 40÷ (Uвх-15)
    Дискретность задания выходного напряжения ПКВ-35, В 1
    Погрешность измерения входного и выходного напряжений ПКВ-35, % 1
    Пределы задания длительности импульсов включения/отключения ПКВ-35, с 0-1,99
    Вес, кг 19,5

    Доступна опция включающая в комплект поставки прибор ПКВ/У3.1

  • Комплект поставки ИКВ-01

    МИКО-1
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок МИКО-1

    СКБ018.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
    2

    Кабель измерительный с раздельными токовыми и потенциальными проводами К01

    СКБ018.10.00.000

    Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) 1
    3

    Сетевой кабель К09

    СКБ018.09.00.000

    Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) 1
    4 Шунт 75ШСМ75-0.5 Шунт для поверки работоспособности микроомметра МИКО-1 1
    5 Предохранители ВП2Б-1В-2А Для защиты источника питания 2
    6

    Сумка

    СКБ118.01.00.000

    Для переноски прибора 1
    ПКВ/У3.0
    Наименование, Индекс Применение Фото Количество
    1

    Измерительный блок ПКВ/У3.0

    СКБ021.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. 1
    2

    Датчик линейного перемещения ДП12

    СКБ012.00.000-02

    Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. 2
    3

    Стержень измерительный

    СКБ010.15.00.000-02

    Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). 1
    4

    Датчик углового перемещения ДП21

    СКБ009.00.00.000

    Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09. 1
    5

    Кабель датчика

    СКБ014.25.00.000

    Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 12 м.). 1
    6

    Кабель сетевой

    СКБ018.09.00.000

    Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). 1
    7

    Кабель LAN

    СКБ024.26.00.000

    Для подключения прибора к компьютерной сети или ноутбуку (длина 2 м.). 1
    8

    Кабель RS-232

    СКБ024.25.00.000

    Для подключения прибора к компьютерной сети или к ноутбуку (длина 1,5 м.). 1
    9

    Кабель входного напряжения коммутатора

    СКБ022.06.00.000

    Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция - силикон (длина 2 м.). 1
    10

    Кабель местного пуска

    СКБ022.07.00.000

    Для подключения к приводу высоковольтного выключателя.Оканчивается зажимами типа "крокодил". Номинальный ток 50А. Изоляция - силикон (длина 2,5 м.). 1
    11

    Кабель дистанционного пуска

    СКБ021.26.00.000

    Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). 1
    12

    Кабель полюсов 4 канала. Полюс A, B, C, D

    СКБ010.05.00.000/-01/-02/-06

    Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. (длина 11 м.). 1
    13

    Наконечники на кабели

    СКБ021.26.00.003

    Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. 1
    14

    Кабель полюсов 20 каналов

    СКБ021.23.00.000

    Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4 (длина 1,2 м.). 1
    15

    Кабель на 10 реостатных датчиков

    СКБ021.24.00.000

    Для проверки реостатных датчиков воздушных выключателей. Кабель имеет 10 пар наконечников под винт М5. Изоляция кабеля - силикон (длина 2,5 м.). 1
    16

    Кабель измерения напряжения шунта

    СКБ014.27.00.000

    Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция (длина 5 м.). 1
    17

    Провод заземления

    СКБ022.08.00.000

    Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,75 м.). 1
    18 Комплект крепежных приспособлений Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). 1
    19 Предохранители ВП2Б-1В-2А Для защиты источника питания. 4
    20

    Кабель реостатного датчика

    СКБ021.27.00.000

    Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля - силикон (длина 2,5 м.). 2
    21 Сумка Для комплекта крепежных изделий. 1
    22

    Сумка

    СКБ121.06.00.000

    Для переноса прибора. 1
    ПУВ-регулятор (ПКВ-35)
    Наименование, Индекс Применение Фото Количество
    1 Измерительный блок ПУВ-регулятор
    СКБ027.00.00.000
    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2 Кабель полюсов с соединителем. Полюс A, B, C
    СКБ027.29.00.000
    СКБ010.05.00.000/-01/-02
    Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м. 1
    3 Кабель входного напряжения коммутатора
    СКБ022.06.00.000
    Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м. 1
    4 Кабель местного пуска
    СКБ022.07.00.000
    Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м. 1
    5 Провод заземления
    СКБ022.08.00.000
    Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. 1
    6 Наконечники под винт М5
    СКБ021.26.00.003
    Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. 4
    7 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
    8 Сумка для переноски прибора
    СКБ127.01.00.000
    Для удобной переноски кабелей и прибора. 1
