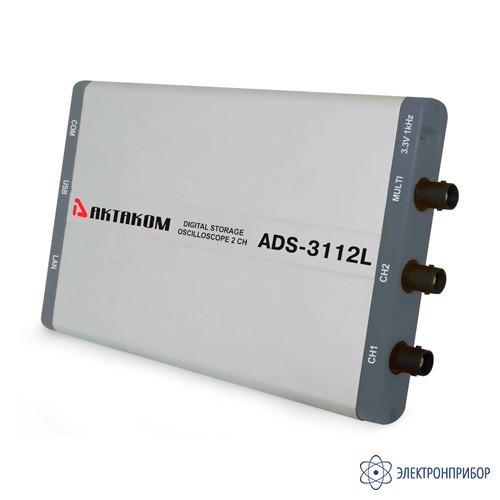

ADS-3112L — двухканальный осциллограф-приставка

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности двухканального осциллографа - приставки ADS-3112L:

    Осциллограф ADS-3112L - это первый цифровой USB осциллограф с глубиной записи 10 миллионов точек на канал. Осциллограф ADS-3112L имеет поплосу пропускания 100 МГц при большой частоте дискретизации до 1 Гвыб/сек. Отличительной чертой данной модели является ультратонкий (вего 18 мм) корпус. Осциллограф ADS-3112L функционально схож с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса, ADS-3112L имеет LAN интерфейс.

  • Технические характеристики двухканального осциллографа - приставки ADS-3112L:

    Параметр Значение
    Полоса пропускания 100 MГц
    Количество каналов 2 + внешний запуск
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Макс. дискретизация (реальное время) 1 Гвыб/сек (500 Mвыб/сек - 2 канала)
    Вход Связь по входу закрытый
    Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания полный диапазон
    Изолированность каналов 50 Гц: 100 : 1
    10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Интерполяция (sin x)/x
    Глубина записи 10 M точек
    Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
    Полоса пропускания для аналогового периодического сигнала 100 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания (60 МГц) ≤3.5 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
    Измерения Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, /, FFT
    Фигуры Лиссажу Диапазон Полный
    Сдвиг фаз ±3 градуса
    Система запуска Режим запуска Однократный, обычный, авто
    Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
    Запуск по видеосигналу NTSC, PAL и SECAM
    Диапазон установки уровня запуска ±5 делений от центра экрана
    Интерфейс USB 2.0, LAN
    Входы/выходы Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
    Питание от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN
    Потребляемая мощность менее 5Вт
    Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
    Вес около 260 г
  • Комплект поставки ADS-3112L

    Наименование Количество
    1. Двухканальный осциллограф - приставка ADS-3112L 1
    2. USB-кабель 1
    3. Осциллографический щуп 2
    4. Сетевой адаптер 1
    5. Сетевой кабель 1
    6. Программное обеспечение* 1
    7. Руководство по эксплуатации (краткая инструкция) 1
    8. Упаковочная тара 1

    *Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя, после приобретения и регистрации прибора с указанием серийного номера.
