Портативные измерители RLC (сопротивления, индуктивности, емкости)

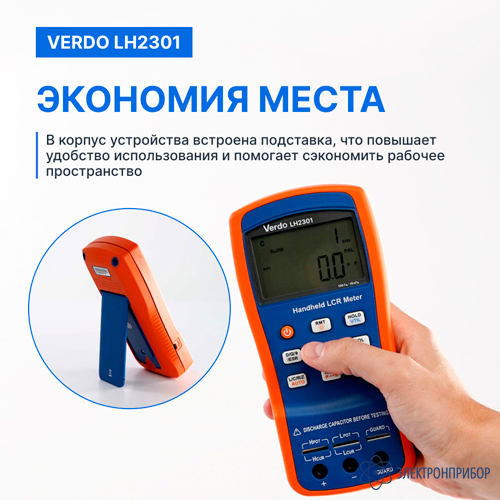

VERDO LH2301 — LCR-метр портативный, 0,25%, до 10 кГц

Код товара: 84832
  • 91917-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      91917-24 до 18.04.2029

    • Артикул

      279067

    Сертификаты

    Назначение LCR-метра портативного, 0,25%, до 10 кГц VERDO LH2301:

    Профессиональный портативный LCR-метр VERDO LH2301 с тестовой частотой до 10 кГц и базовой погрешностью до 0,25%, обеспечивает инженеров мощным портативным инструментом для подбора пассивных компонентов на производстве и в ходе отладки и проектирования электронных систем. Функция автоматической идентификации типа компонента по его импедансу (функция измерения, диапазон, тестовая частота и эквивалентная схема выбираются автоматически), сортировка по допуску делают работу с измерителем сопротивления LCR простой и удобной.

    Особенности LCR-метра портативного, 0,25%, до 10 кГц VERDO LH2301:

    • фиксация текущего, минимального, максимального и среднего значения;
    • 2 cкорости измерения;
    • автоматический режим LCR для определения типа компонента;
    • измеряемые параметры: первичные: R/C/L/R, вторичные: Z/D/Q/θ;
    • тестовая частота до 10 кГц;
    • базовая погрешность до 0,25%;
    • сортировка по допуску;
    • функция удержания показаний (HOLD);
    • тестовые входы: 5-проводная схема (щупы или пинцет Кельвина); 3-проводная схема (для коротких выводов с зажимом «крокодил»);
    • питание от батареи 9В, в том числе перезаряжаемой (кроме VERDO LH2301).

    Описание серии LCR-метров портативных,VERDO LH2300:

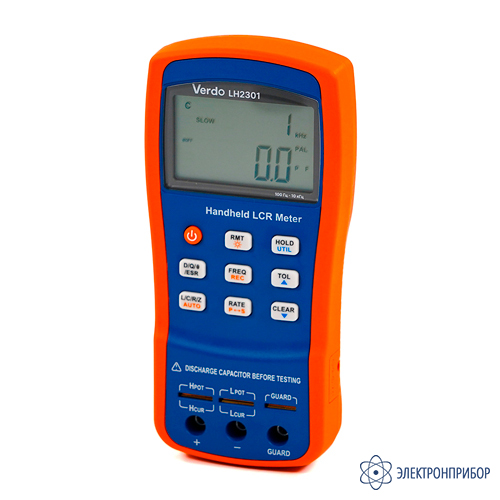

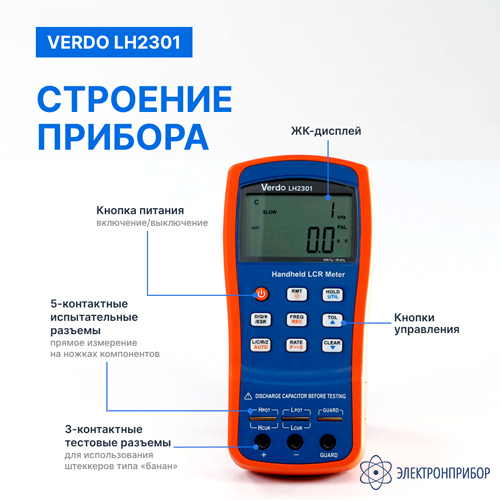

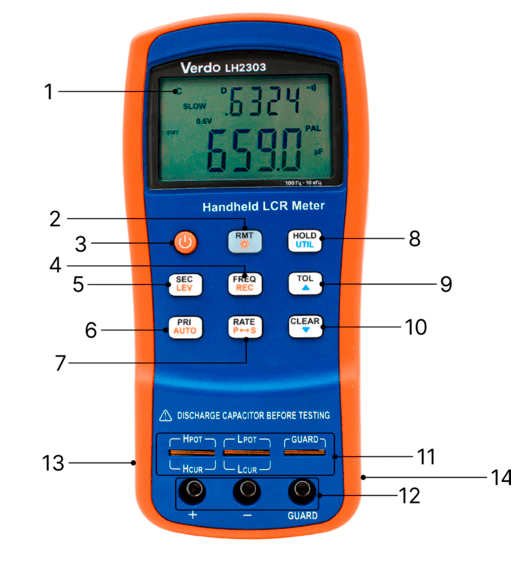

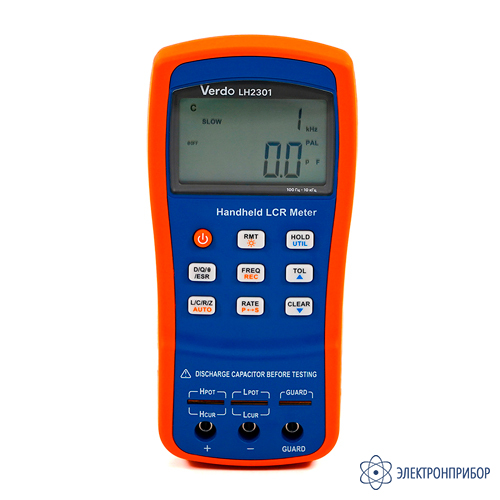

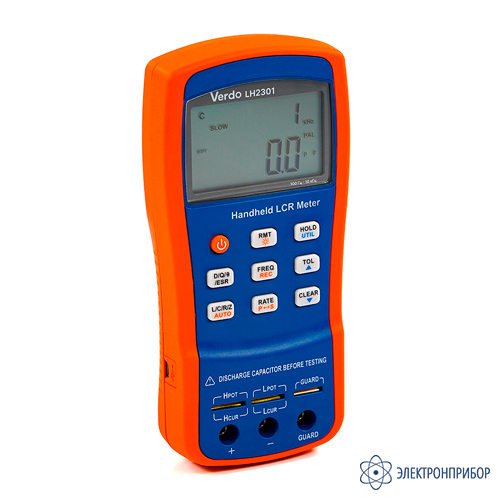

    Внешний вид и органы управления

    1. ЖК-дисплей.
    2. USB-подключение/Кнопка подсветки.
    3. Кнопка включения/выключения питания.
    4. Выбор частоты и режима записи.
    5. Режим вторичного дисплея (D/Q/Ө/ESR и т.д.)/Уровень тестового сигнала.
    6. Режим первичного дисплея (L/C/R/Z/DCR и т.д.)/автоматический выбор LCR.
    7. Выбор скорости/эквивалентного режима.
    8. Режим удержания/меню утилиты.
    9. Режим допуска/клавиша со стрелкой (утилита).
    10. Коррекция по короткому замыканию - обрыв/клавиша со стрелкой (утилита).
    11. 5-контактные испытательные разъемы (прямое измерение на ножках компонентов или использование измерительного адаптера).
    12. 3-контактные тестовые разъемы (для использования штеккеров типа «банан»)

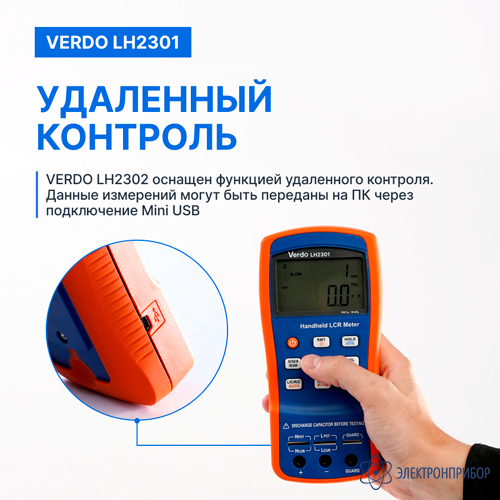

    13. Стандартный порт mini-USB (для дистанционного управления прибором).
    14. Внешний вход питания 12 В постоянного тока (используется с внешним адаптером питания).

    Выбор режимов измерения

    В портативных LCR-метрах VERDO LH2300 для пользователя имеется широкий выбор возможных режимов измерения: тип измеряемого первичного и вторичного параметра, эквивалентную схему измерения, параметры тестового сигнала, скорость измерения, тип подключения измеряемого компонента, а также режимы отображения результатов измерения.

    Первичные и вторичные параметры

    Портативные RLC-метры VERDO LH2300 имеют 2-строчный дисплей, на котором можно отобразить одновременно 2 измеренных параметра первичный (на более крупном первичном нижнем дисплее) и вторичный (на более мелком верхнем дисплее). В качестве первичных параметров могут выступать: L (индуктивность), C (емкость), R (сопротивление), Z (импеданс) и DCR (сопротивление постоянному току) - только для VERDO LH2303 и VERDO LH2304. В качестве вторичных можно выбрать: D (коэффициент диссипации), Q (добротность), θ (фазовый угол) и ESR (Эквивалентное последовательное сопротивление).

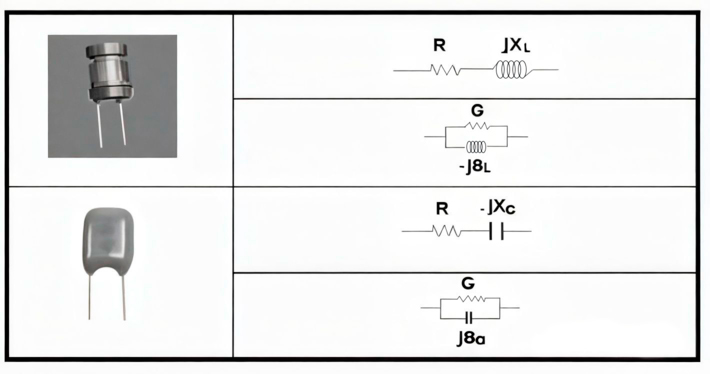

    Эквивалентная схема измерений

    Так как реальные измеряемые компоненты имеют различные неидеальности и распределенные компоненты, то их электрическая модель может быть представлена некоторой эквивалентной электрической схемой, состоящей из идеальных компонентов. Обычно, в измерителях LCR используются две простые эквивалентные модели: последовательная модель и параллельная модель. Как правило, последовательный режим лучше подходит для компонентов с низким импедансом (менее 100 Ом), в то время как параллельный режим лучше подходит для компонентов с высоким импедансом (более 10 кОм). Для компонентов с импедансом между этими двумя границами выбор эквивалентного режима мало влияет на результат измерения. VERDO LH2300 позволяет выбрать любой из этих 2-х режимов.

    Тестовый сигнал

    Для измерения комплексного импеданса компонентов в VERDO LH2300 используется тестовый сигнал с частотой, выбираемой пользователем из ряда: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц (последнее - только для VERDO LH2302 и VERDO LH2304). Амплитуда тестового сигнала составляет 0,6 В для приборов VERDO LH2301 и LH2302, а для моделей VERDO LH2303 и VERDO LH2304 ее можно выбрать из ряда 0,3B/0,6B/1B.

    Скорость измерений

    Пользователь может выбрать из 2 скоростей измерения: FAST(быстрая) - около 4-5 измерений в секунду и SLOW (медленная) - 1,5 измерений в секунду, последняя дает более стабильные результаты.

    Автоматический режим LCR

    Для измерения неизвестных заранее компонентов в портативных LCR-метрах VERDO LH2300 имеется автоматический режим Auto LCR, в котором прибор автоматически выберет соответствующие первичные и вторичные параметры и подходящий последовательный/параллельный эквивалентный режим измерения L, C, R. Выбор осуществляется путем оценки импеданса компонента по результатам теста. В частности, параллельный режим выбирается при высоком импедансе, а последовательный режим - при низком импедансе.

    Режим записи статистических данных (REC)

    Если стабильность данных тестируемых компонентов низкая, и данные быстро и заметно меняются в некотором диапазоне, это ухудшает условия считывания результатов измерения. Для решения этой проблемы может помочь режим записи статистики. Он позволяет записать максимальные, минимальные и средние значения в диапазоне измерений и отображать выбранный статистический параметр на экране. Статистические параметры будут обновляться при колебаниях данных выше порога в 1%. Прибор звуковым сигналом оповещает пользователя о каждой записи статистического сигнала.

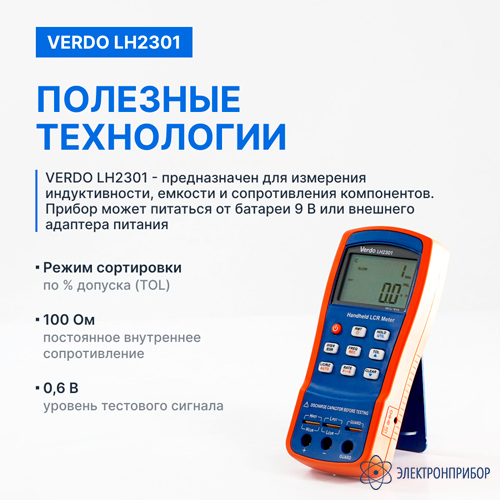

    Режим сортировки по % допуска (TOL)

    В портативных LCR-метрах VERDO LH2300 имеется режим допуска, предназначенный для сортировки компонентов по выбранному пользователем первичному измеряемому параметру. В этом режиме первичный дисплей показывает измеренное значение компонента, а вторичный дисплей показывает % отличия измеренного значения от заданного опорного значения. Для сортировки можно выбрать следующие допуски: 1%, 5%, 10%, 20%. Соответствие допуску дополнительно подтверждается звуковым сигналом прибора.

    Измерение DCR

    Как известно, эквивалентное последовательное сопротивление (ESR), измеренное на тестовом сигнале переменного тока, совпадает с сопротивлением, измеренном на постоянном токе только для чисторезистивной нагрузки. Для всех компонентов с реактивной составляющей результаты будут существенно различаться ввиду наличия дополнительных потерь на переменном токе, связанных, например для индуктивной нагрузки, с вихревыми токами, скин-эффектом, гистерезисом сердечника и другим.

    Поэтому очень важно для таких компонентов иметь возможность кроме измерения ESR проводить измерения сопротивления на постоянном токе (DCR). Эта функция есть в портативных LCR-метрах VERDO LH2303 и VERDO LH2304, что позволяет их эффективно использовать для измерения, к примеру, дросселей, трансформаторов, катушек и прочего.

    Режимы коррекции по разрыву цепи и по КЗ

    Любая оснастка для измерений имеет зависимый от температуры собственный импеданс, который нужно учитывать (проводить коррекцию результатов) для минимизации погрешностей измерения. Для этого в портативных LCR-метрах VERDO LH2300 имеется 2 режима коррекции (CLEAR). Первый режим - Short Clear (по короткому замыканию) может уменьшить распределенную ошибку, вызванную испытательными проводами, например, Short Clear может уменьшить влияние паразитного контактного сопротивления и испытательных проводов, а второй режим Open Clear (по разрыву цепи) может компенсировать паразитную распределенную емкость и индуктивность оснастки перед измерениями. Коррекция производится сразу на всех тестовых частотах прибора, поэтому ее нет необходимости повторять при изменении частоты измерения, однако это нужно делать каждый раз при смене оснастки и при заметном изменении температуры окружающей среды.

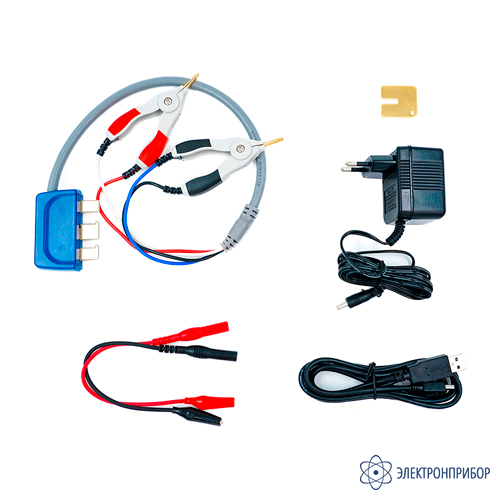

    Оснастка для измерений

    В комплекте с LCR-метрами идет несколько удобных пробников для измерения компонентов: щуп-адаптер Кельвина и пинцет-адаптер для SMD-компонентов, подключаемых по 5-проводной схеме (4-проводная схема измерения плюс экран) в измерительный порт прибора, а также 2-проводный кабель с крокодилами для подключения к мощным компонентам. Это позволяет достигнуть высокой точности измерений штатными средствами без дополнительных опциональных приспособлений.

  • Технические характеристики:

    Параметр Значение
    VERDO LH2301 VERDO LH2302 VERDO LH2303 VERDO LH2304
    Принцип автоматический балансировочный мост
    Частоты тестовых сигналов 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
    Уровень тестового сигнала 0,6 B 0,6 B 0,3B/0,6B/1B 0,3B/0,6B/1B
    Выходное сопротивление 100 Ом
    Измеряемые параметры |Z|, C, L, R, D, Q, θ, ESR |Z|, C, L, R, D, Q, θ, ESR, DCR
    Диапазоны измерений (зависит от тестовой частоты):
    Ёмкость (C) 4 пФ, 40 пФ, 400 пФ, 4 нФ, 20 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
    Индуктивность (L) 4 мкГн, 40 мкГн, 400 мкГн, 4 мГн, 40 мГн, 100 мГн, 400 мГн, 1000 мГн, 4 Гн, 40 Гн, 100 Гн, 400 Гн, 1000 Гн
    Активное сопротивление (R) 0,4 Ом, 4 Ом, 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 10 МОм
    Импеданс (Z) 0,4 Ом, 4 Ом, 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 10 МОм
    Сопротивление постоянному току (DCR) нет нет 0,4 Ом, 4 Ом, 40 Ом, 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 20 МОм
    Эквивалентное последовательное сопротивление (ESR) 0,0000 - 999,9 Ом
    Тангенс угла диэлектрических потерь (D) 0,0000 - 9,999
    Добротность (Q) 0,0000 - 9999
    Фазовый угол (θ) -179,9° - 179,9°
    Наилучшая относительная погрешность измерения 0,25% 0,10%
    Скорость измерений 4 изм/с или 1,5 изм/с
    Сортировка по допускам 1%, 5%, 10%, 20%
    Автоматический режим LCR автовыбор первичных и вторичных параметров и эквивалентного режима для неизвестного типа компонента
    Дисплей двухстрочный ЖК-дисплей «Основной-Вторичный параметр» с подсветкой
    максимальное количество отсчетов для первичных параметров: 40 000; минимальное разрешение вторичного параметра: 0,0001.
    Подключение к ПК мини-USB (виртуальный COM-порт), поддержка SCPI
    Нормальные условия измерений:
    - температура, °C
    - отн. влажность, %
    от +18 до +28
    не более 75
    Питание:
    Батарея    		 батарея 9 В («Крона») аккумулятор Ni-MH 8,4 B, 200 мАч типа LH-200H7C
    Сетевой адаптер вход: 220B (1 ± 10 %), 50 Гц (1 ± 5 %), выход: 12V-15B DC
    Условия эксплуатации:
    - температура, °C
    - отн. влажность, %
    от 0 до +40
    90
    Электромагнитная совместимость соответствует требованиям TP TC 020/2011 «Электромагнитная совместимость технических средств»
    Габариты, мм 190 х 90 х 41
    Масса, кг 0,35

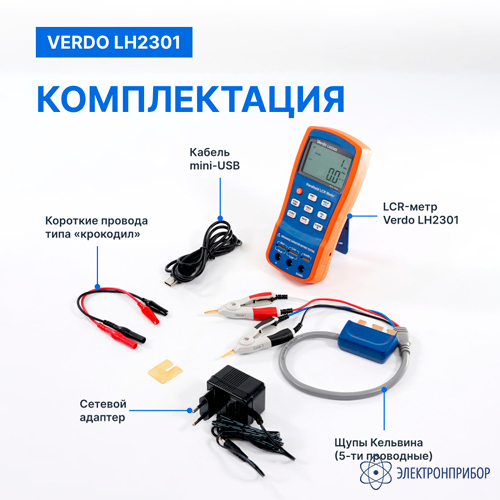

  • Комплект поставки VERDO LH2301

    № Наименование Количество
    1 LCR-метр портативный, 0,25%, до 100 кГц VERDO LH2302 1
    2 Короткие провода со штекерами и зажимами типа крокодил (2 шт.) 2
    3 5-ти проводной измерительный кабель с зажимами Кельвин 1
    4 Пинцет-адаптер для SMD компонентов 1
    5 Сетевой адаптер DC 12 В, 150 мА 1
    6 Батарея 9 В типа «Крона» 1
    7 Кабель mini-USB 1
