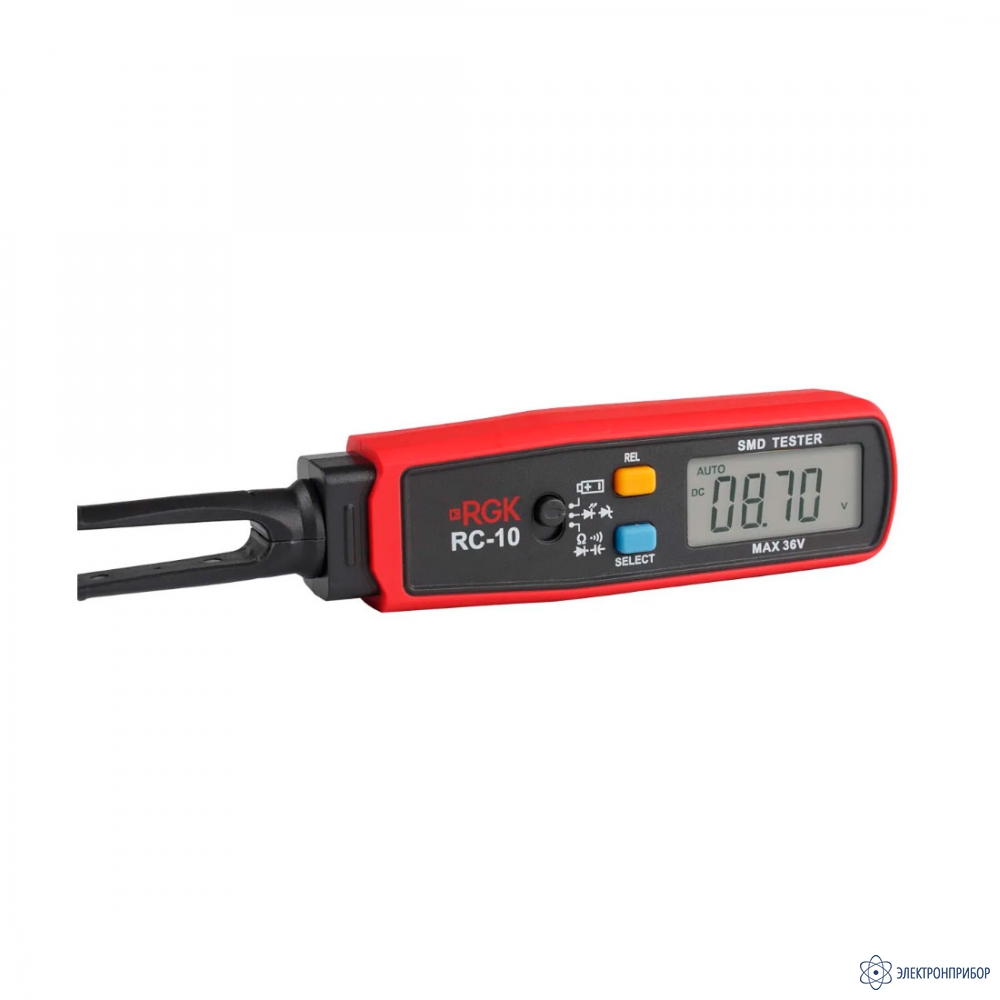

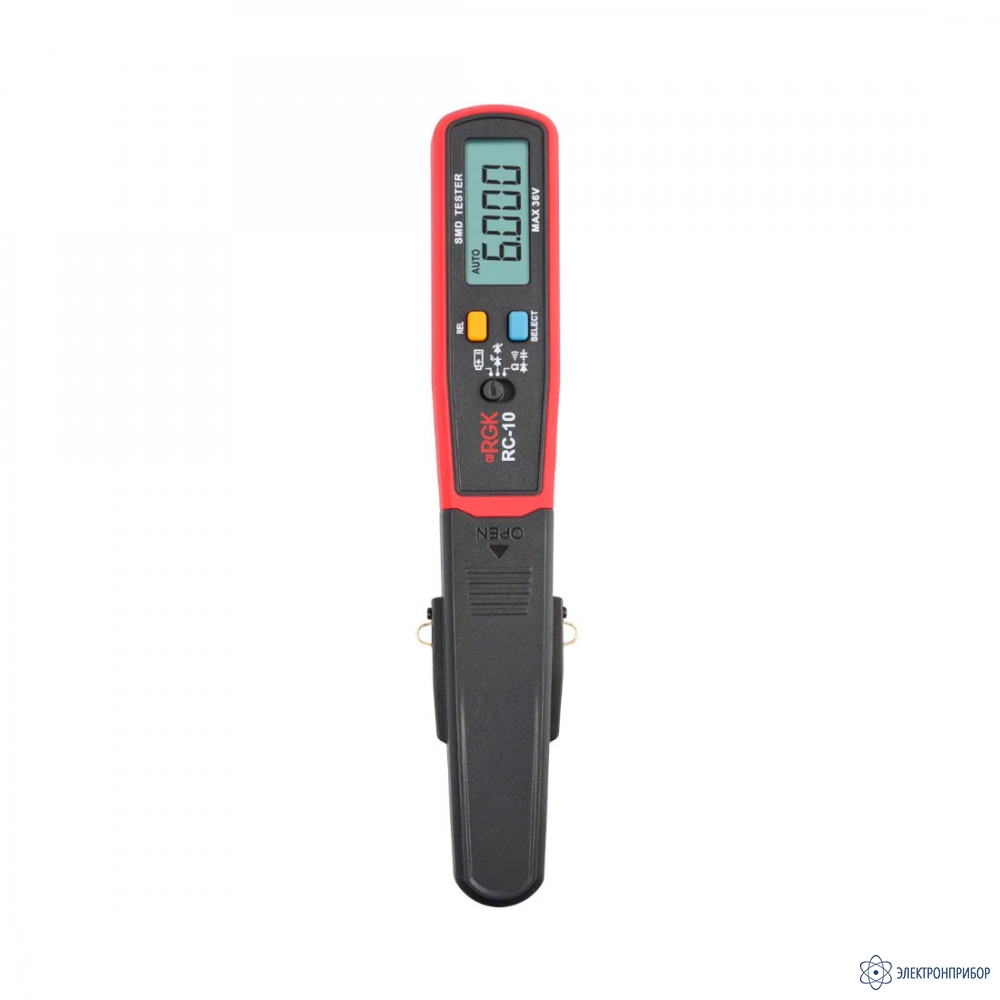

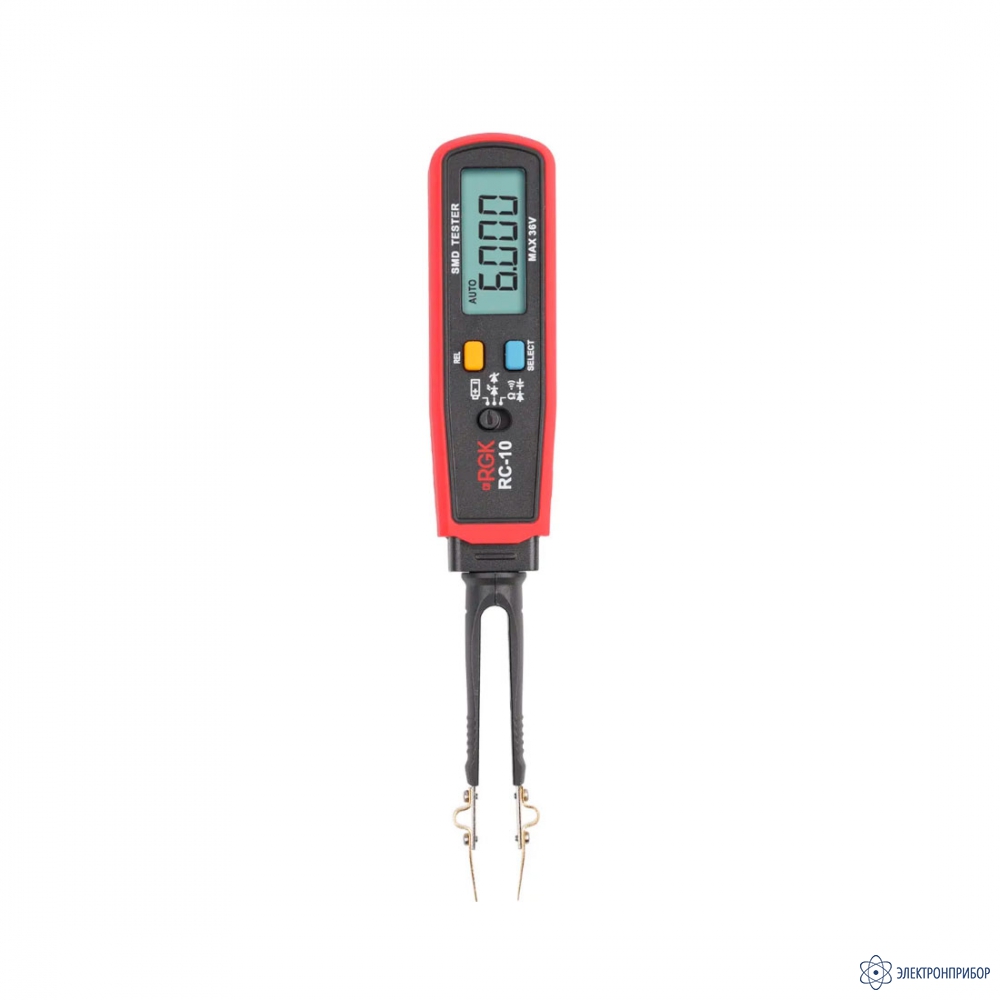

RGK RC-10 — измеритель SMD компонентов

Код товара: 72704
    • Гарантия

      12 месяцев

    • Производитель

      RGK

    • Артикул

      755207

    Описание измерителя SMD компонентов RGK RC-10:

    SMD тестер RGK RC-10 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.

    От аналогичной модели RGK RC-12 устройство отличается более широким диапазоном измерения сопротивления и емкости, а также функцией тестирования батареек.

    Два формата измерений

    Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах. Штекеры щупов вставляются в проушины наконечников.

    Поворотный механизм

    Наконечники устройства можно развернуть на 180 °, что позволяет быстро изменить полярность. Такая функция может пригодиться, например, при проверке диодов.

    Режимы работы тестера SMD компонентов RGK RC-10

    У кнопки переключения режимов есть 3 положения:

    • Замер напряжения батарей;
    • Проверка светодиодов и стабилитронов;
    • Измерение сопротивления, емкости, тест диодов, прозвонка.

    Для выбора функций в рамках режима служит кнопка SELECT.

    REL

    Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

  • Технические характеристики измерителя SMD компонентов RGK RC-10:

    Измерение напряжение батареи
    Пределы измерений Ток нагрузки Погрешность
    36 В ⁓10 мА ± (1,5 % + 5 е.м.р.)
    Измерение сопротивления
    Диапазон измерения Разрешение Погрешность
    600 Ом 0,1 Ом ± (1 % + 5 е.м.р.)
    6 кОм 1 Ом
    60 кОм 10 Ом
    600 кОм 100 Ом
    6 МОм 1 кОм ± (1,5 % + 10 е.м.р.)
    60 МОм 10 кОм ± (2,5 % + 10 е.м.р.)
    Измерение емкости
    Диапазон измерения Разрешение Погрешность
    10 нФ 1 пФ ± (3 % + 50 е.м.р.)
    100 нФ 10 пФ ± (2,5 % + 10 е.м.р.)
    1000 нФ 100 пФ
    10 мкФ 1 нФ
    100 мкФ 10 нФ
    1000 мкФ 100 нФ ± (3,5 % + 25 е.м.р.)
    10 мФ 1 мкФ ± (5 % + 50 е.м.р.)
    100 мФ 10 мкФ Не нормируется
    Проверка целостности, проверка диода, светодиода
    Режим "Проверка диодов" Напряжение открытой цепи: 3,0 В, ток: 2 мА
    Режим "Проверка проводимости" Порог срабатывания: 50 Ом
    Режим "Проверка полупроводников или светодиодов" Напряжение: около 21 В; ток: около 1 мА
    Общие технические характеристики
    Разрядность шкалы дисплея 6000
    Индикация перегрузки "OL"
    Индикатор низкого заряда батареи Да

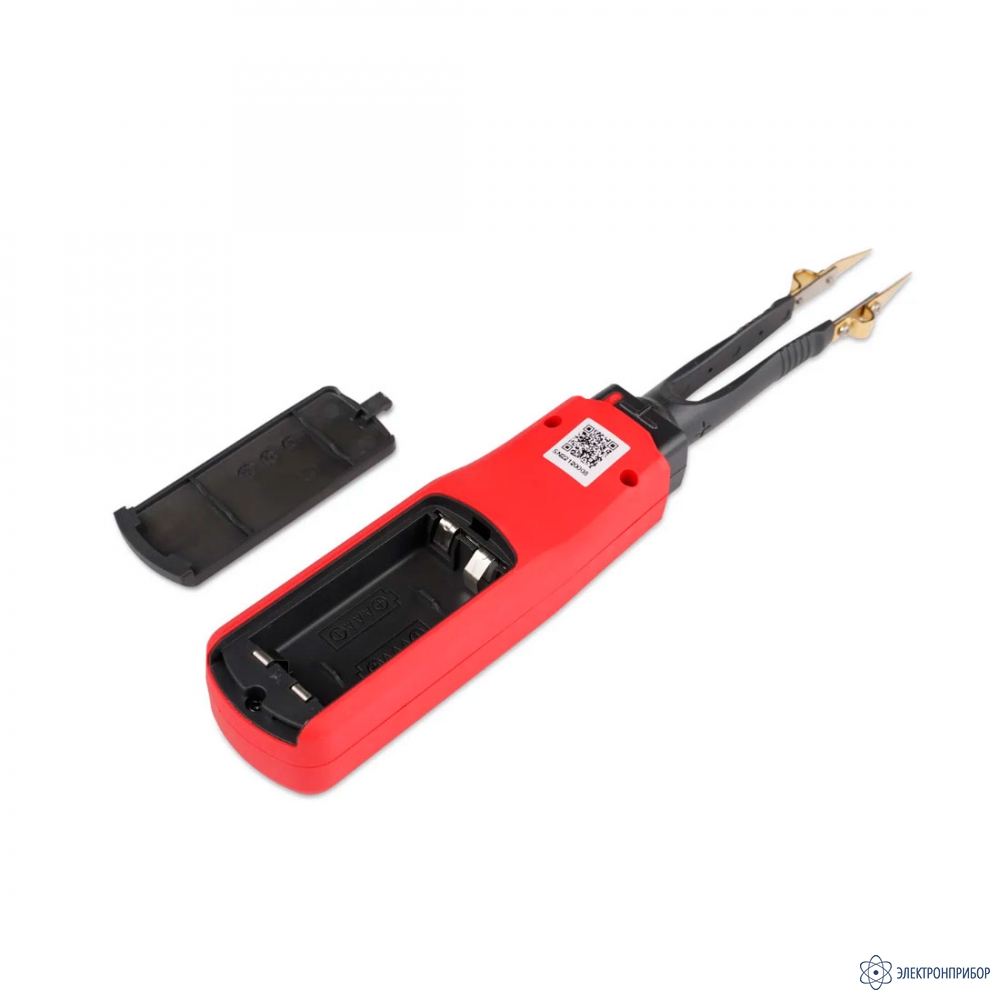

    Питание 1,5 В (тип AAA), 2 штуки
    Автоматическое выключение питания Через 15 минут
    Рабочая температура и влажность 0 °С ... + 40 °С, < 80 %
    Температура и влажность хранения -10 °С ... + 50 °С, < 70 %
    Рабочая высота над уровнем моря до 2000 м
    Габаритные размеры 204 x 33 x 25 мм
    Масса 80 г

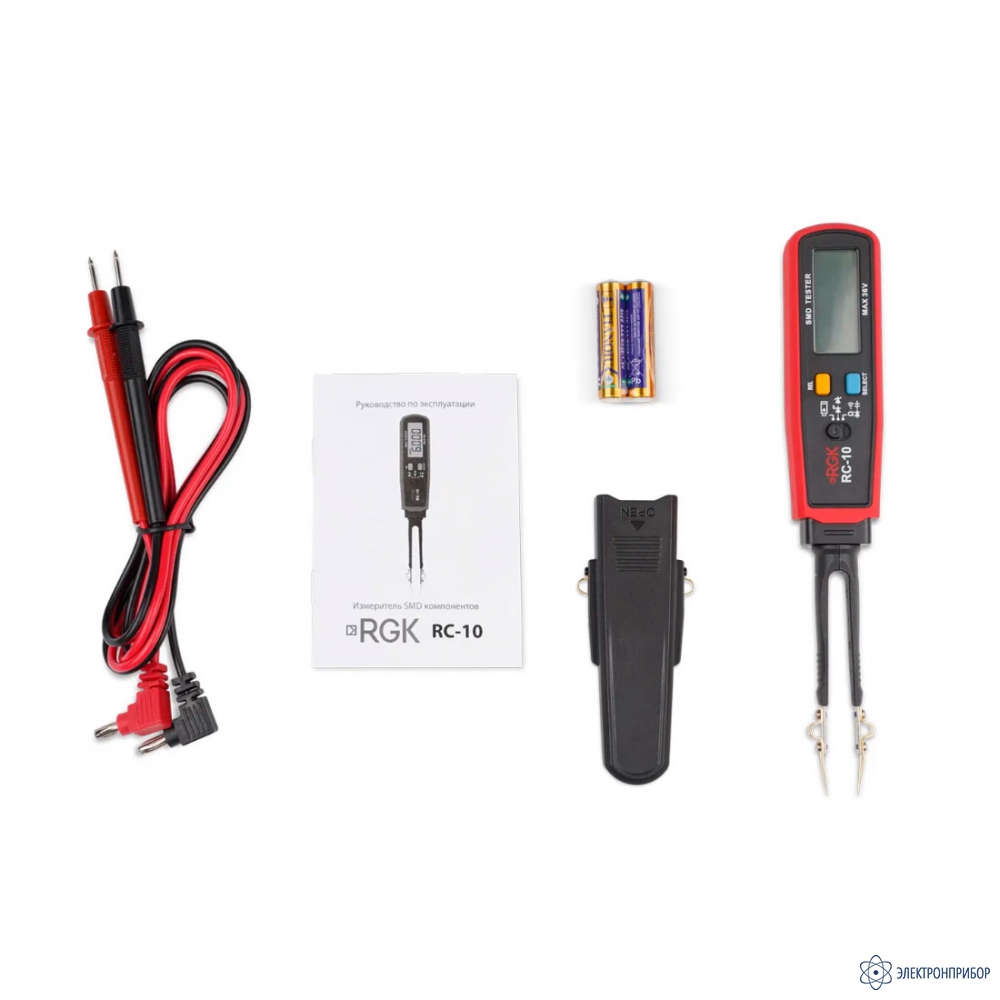

  • Комплект поставки RGK RC-10

    Наименование Количество
    1 Измеритель SMD компонентов RGK RC-10 1
    2 Тестовые провода (комплект) 1
    3 Запасные наконечники 2
    4 Батарея 1,5 В (AAA) 2
    5 Руководство по эксплуатации 1
