Портативные измерители RLC (сопротивления, индуктивности, емкости)

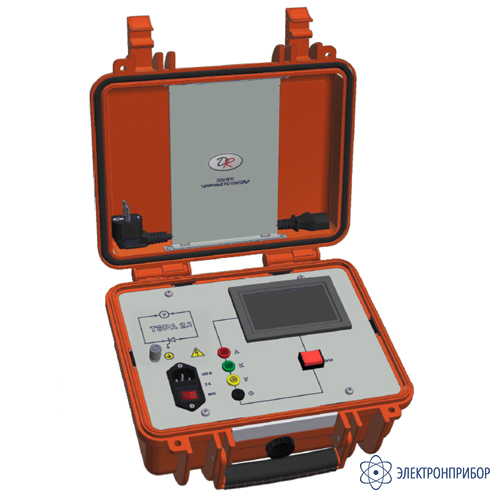

ТЭРА-2.1 тестер электронных радиоэлементов

Код товара: 86321
  • Тестер электронных радиоэлементов ТЭРА-2.1 Тестер электронных радиоэлементов ТЭРА-2.1

    • Гарантия

      1 год

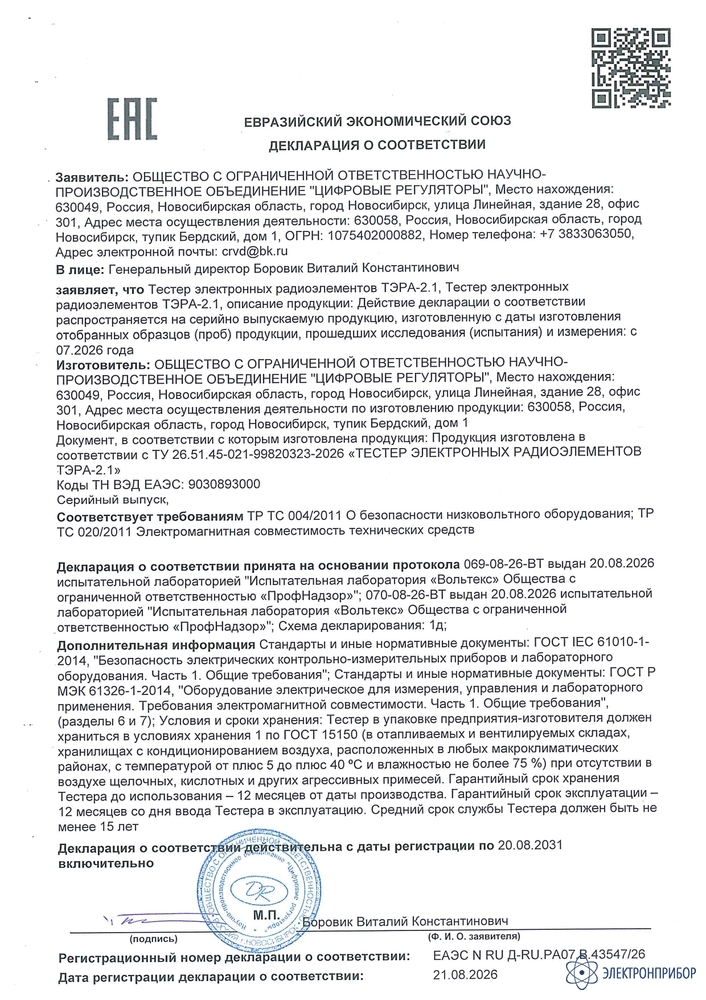

    Сертификаты

    Назначение тестера электронных радиоэлементов ТЭРА-2.1:

    Для объектов нефтегазовой и нефтехимической промышленности разработана специализированная модификация тестера электронных радиоэлементов ТЭРА 2.1. В нее включены методики проверки блоков управления тиристорами специализированных бесщеточных возбудительных устройств отечественного и зарубежного производства. Исполнение отличается повышенной устойчивостью к воздействию электромагнитных полей, корпусом со степенью защиты IP65 и расширенным комплектом измерительных проводов:

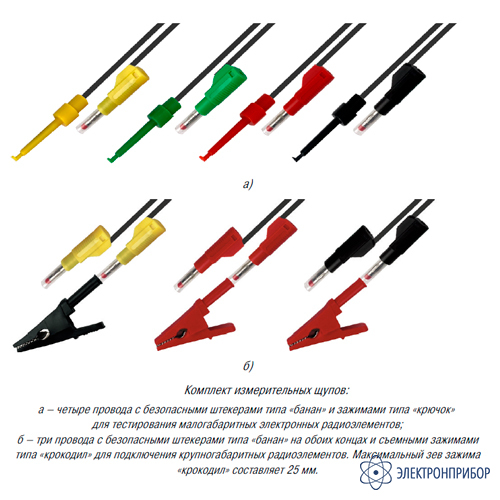

    • 4 провода с безопасными штекерами типа «банан» и зажимами типа «крючок» для тестирования малогабаритных электронных радиоэлементов;
    • 3 провода с безопасными штекерами типа «банан» на обоих концах и съемными зажимами типа «крокодил» для подключения крупногабаритных радиоэлементов (максимальный зев зажима «крокодил» составляет 25 мм).

    Перечень проверяемых радиоэлементов тестером электронных радиоэлементов ТЭРА 2.1:

    • БУПТ СД производства Siemens (Firing Unit / Zündeinrichtung);
    • БУПТ СД производства ООО НПО «Цифровые регуляторы» (ЦР.123.001);
    • диод;
    • динистор;
    • тринистор;
    • симистор;
    • ограничитель напряжения;
    • диак;
    • стабилитрон;
    • оптрон;
    • транзистор;
    • резистор;
    • конденсатор.

    Область применения: нефтегазовая и другие отрасли промышленности, производственные, исследовательские и ремонтные лаборатории.

    Основные функции тестера электронных радиоэлементов ТЭРА-2.1:

    • Автоматический цикл тестирования:
      - пользователь однократно подключает компонент и выбирает номинал;
      - далее тестер меняет полярность подключения по заданному алгоритму — подаётся прямое и обратное напряжение;
      - для отдельных типов радиоэлементов уровень тестового воздействия автоматически подбирается в диапазоне, установленном пользователем.
    • Выбор режима тестирования и установка параметров осуществляется пользователем через цветной сенсорный дисплей.
    • Формирование тестового воздействия на компонент напряжением до 1000 В и током до 10 А с одновременным измерением и фиксацией контролируемых параметров.
    • Отображение результата тестирования в виде заключения «исправен» / «неисправен».
    • В отчете выводятся:
      - измеренные значения контролируемых параметров;
      - параметры тестового воздействия (напряжение и ток).

    Более подробно о применении тестера электронных радиоэлементов читайте в нашей статье: «ТЭРА-2: диагностика силовой электроники вне лаборатории».

  • Технические характеристики тестера электронных радиоэлементов ТЭРА-2.1:

    Параметр Значение
    Номинальное напряжение питания 220 В
    Допустимый коэффициент гармоник напряжения питающей сети, не более 2 %
    Максимальный ток, потребляемый от питающей сети, не более 1 А
    Мощность, потребляемая от питающей сети, не более 200 Вт
    Максимальное тестирующее напряжение при номинальных параметрах питающей сети от 0 до 1000 В
    Максимальный ток при выходном напряжении 1000 В 20 мА
    Максимальный тестирующий ток при номинальных параметрах питающей сети 10 А
    Максимальное напряжение при выходном токе 10 А 12 В
    Максимальное напряжение на клемме управляющего электрода, не более 14 В
    Нормальные условия применения:
    – температура окружающего воздуха
    – относительная влажность воздуха при +25 °С
    – атмосферное давление
    – напряжение питающей сети переменного тока при частоте 50 Гц
    – частота питающей сети
    +20 °С ±5
    от 30 до 80 %
    от 84 до 106 кПа
    220 (+25,-5) В
    50 ± 0,5
    Рабочие условия применения:
    – температура окружающего воздуха
    – относительная влажность воздуха при +25 °С
    – атмосферное давление
    – напряжение питающей сети переменного тока при частоте 50 Гц
    от +5 до +40 °С
    до 90 %
    от 70 до 106,7 кПа
    220 (+25,-5) В
    Условия транспортирования:
    – температура окружающего воздуха
    – относительная влажность воздуха при +25 °С
    – атмосферное давление
    от -25 до +55°С
    до 95 %
    от 70 до 106,7 кПа
    Габаритные размеры тестера (ШхГхВ) 306 х 270 х 145 мм
    Масса тестера без соединительных проводов, не более 7 кг
    Средняя наработка на отказ, не менее 10000 ч
    Средний срок службы 15 лет

  • Комплект поставки ТЭРА-2.1

    № Наименование Количество
    1 Тестер электронных радиоэлементов ТЭРА-2.1 1
    2 Кабель сетевой 1
    3 Комплект измерительных щупов (4 провода с безопасными штекерами типа «банан» и зажимами типа «крючок»; 3 провода с безопасными штекерами типа «банан» на обоих концах и съемными зажимами типа «крокодил») 1
    4 Паспорт 1
    5 Руководство по эксплуатации 1

  • Файлы для ТЭРА-2.1

Файлы для ТЭРА-2.1
