Портативные измерители RLC (сопротивления, индуктивности, емкости)

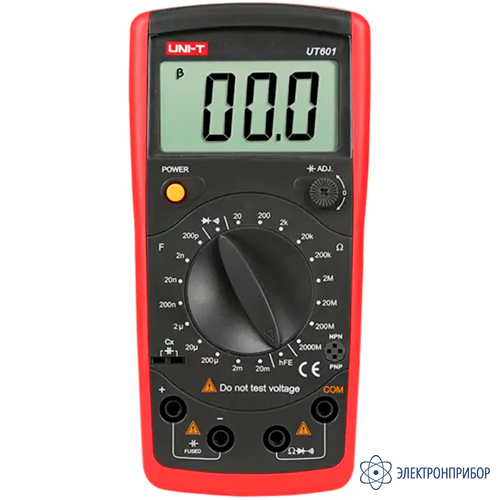

UNI-T UT601 — измеритель RLC

Код товара: 85543

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      UT601

    Назначение измерителя RLC UNI-T UT601:

    Измеритель RLC UNI-T UT601 представляет собой цифровой прибор, предназначенный для определения основных параметров электронных компонентов и радиодеталей – емкости и сопротивления, а также может использоваться для проверки характеристик транзисторов, контроля исправности диодов и целостности электрических цепей. С его помощью можно отслеживать фактические характеристики радиоэлектронной продукции, реализуя контроль качества на производственных предприятиях, определять номиналы неизвестных элементов в ходе ремонта оборудования, а также осуществлять подбор компонентов с требуемыми параметрами при конструировании электронных и цифровых устройств. Радиоизмерительный прибор выполнен в форм-факторе компактного мультиметра в двухслойном корпусе, с автономным питанием от сменной 9-вольтовой батареи, и подходит как для стационарного, так и мобильного применения.

    Особенности измерителя RLC UNI-T UT601:

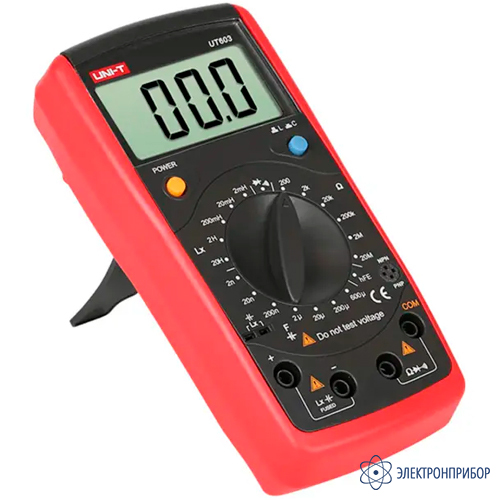

    • откидная ножка-упор на тыльной стороне корпуса позволяет устанавливать измеритель RLC в наклонном положении на горизонтальных поверхностях, комфортном для считывания показаний;
    • акустический сигнализатор, которые можно отключить при необходимости соблюдения тишины на рабочем месте, позволяет контролировать исправность электрических цепей и диодов "на слух", не отвлекаясь на визуальное наблюдение за показаниями дисплея;
    • регулятор нуля, размещенный справа под дисплеем, который задействуется в режиме измерения емкости, обеспечивает получение точных показаний при проверке параметров конденсаторов разного номинала.

    Описание измерителя RLC UNI-T UT601:

    Портативный измеритель RLC UNI-T UT601 обладает широким рабочим диапазоном, от 20 Ом до 2 ГОм в режиме контроля сопротивления и от 200 пФ до 20 мФ при определении емкости. Измерительный режим и пределы измерений устанавливаются вручную с помощью центрального поворотного переключателя, что обеспечивает однозначность выбора. Для повышения эксплуатационной безопасности инструмент оборудован отдельными гнездами для подключения щупов для определения сопротивления, прозвонки цепей и контроля параметров конденсаторов.

    Комплектные соединительные проводники снабжены зажимами типа "крокодил", что исключает необходимость ручного удержания щупов, с поддержанием постоянного контакта, при проведении замеров. На передней панели предусмотрены дополнительные слоты Cx и PNP-NPN. Они предназначены для измерения параметров конденсаторов и транзисторов соответственно, с непосредственным подключением компонентов, без задействования соединительных проводов, что способствует повышению точности результатов.

  • Технические характеристики измерителя RLC UNI-T UT601:

    Сопротивление
    Предел Разрешение Точность Защита от перегрузки
    20 Ом 0,01 Ом ±1% ±5 250 В
    200 Ом 0,1 Ом ±0,8% ±3
    2 кОм 1 Ом ±0,8% ±1
    20 кОм 10 Ом
    200 кОм 100 Ом
    2 МОм 1 кОм
    20 МОм 10 кОм ±1% ±2
    200 МОм 0,1 МОм ± [5% (показания – 10) +10]
    2000 МОм 1 МОм для оценки
    Тестовые щупы могут вносить дополнительное сопротивление, для компенсации этого сопротивления на нижних пределах (20 Ом, 200 Ом) замкните накоротко щупы, полученную величину вычитайте из показаний.
    Ёмкость конденсаторов
    Предел Разрешение Точность Тестовая частота
    200 пФ 0,1 пФ ±0,5% ±10 800 Гц
    2 нФ 1 пФ
    20 нФ 0,01 нФ
    200 нФ 0,1 нФ
    2 мкФ 0,001 мкФ
    20 мкФ 0,01 мкФ 80 Гц
    200 мкФ 0,1 мкФ 8 Гц
    2 мФ 0,001 мФ ±2% ±2
    20 мФ 0,01 мФ
    Замечания:
    - защита от перегрузки: предохранитель 0,315 А, 250 В, ф5 х 20 мм;
    - 1 Ф = 103 мФ = 106 мкФ = 109 нФ = 1012 пФ;
    - перед началом измерений необходимо полностью разрядить конденсаторы;
    - если не удается точно установить ноль регулятором, то необходимо вычесть величину погрешности из показаний измерения.
    Диоды и звуковая прозвонка
    Функция Предел Разрешение Замечания
    Диод 1 мВ  на открытых щупах ~ 2,8 В
    Прозвонка 1 Ом сигнал при сопротивлении
    менее 120 Ом
    Защита 250 В на всех пределах.
    Транзисторный тест
    Предел Разрешение Условия Замечания
    hFE 1 β Vce ~ 2,8 В
    Ibo ~ 10 мкА    		 0 ~ 1000 β
    Защита 250 В.
    Общие характеристики
    Параметр Значение
    Защита предохранителем гнезд емкости 0,315 А, 250 В, ф5 х 20 мм
    Максимум дисплея 1999
    Скорость измерений 2 ~ 3 раза в секунду
    Полярность автоматическая символ "▬"
    Индикация перегрузки "1" в старшем разряде
    Температура:
    - рабочая
    - хранения
    0ºC ~ 40ºC
    -10ºC ~ 50ºC
    Относительная влажность ≤ 75%, 0ºC ~ 30ºC
    ≤ 50%, 31ºC ~ 40ºC
    Высота:
    - рабочая
    - хранения
    до 2 000 м
    до 10 000 м
    Батарея питания 9В Крона 1 штука
    Индикация разряда батареи символ ""
    Режимы переключения пределов ручные
    Полярность автоматическая символ "▬"
    Размеры (Г х Ш х В) 172 х 83 х 38 мм
    Вес ~ 310 гр с батареей
    Соответствие стандартам безопасности EMC EN61326
    Сертификация CE
    Спецификация
    Точность указывается как ± % от измеренного ± количество единиц младшего разряда, гарантируется на срок 1 год.
    Рабочая температура 23ºC ± 5ºC
    Относительная влажность ≤ 75%
    Температурный коэффициент 0,1 х (указанная точность) / 1ºC

  • Комплект поставки UNI-T UT601

    № Наименование Количество
    1 Измеритель RLC UNI-T UT601 1
    2 Комплект измерительных зажимов типа "крокодил"  1
    3 Батарея 9 В  1
